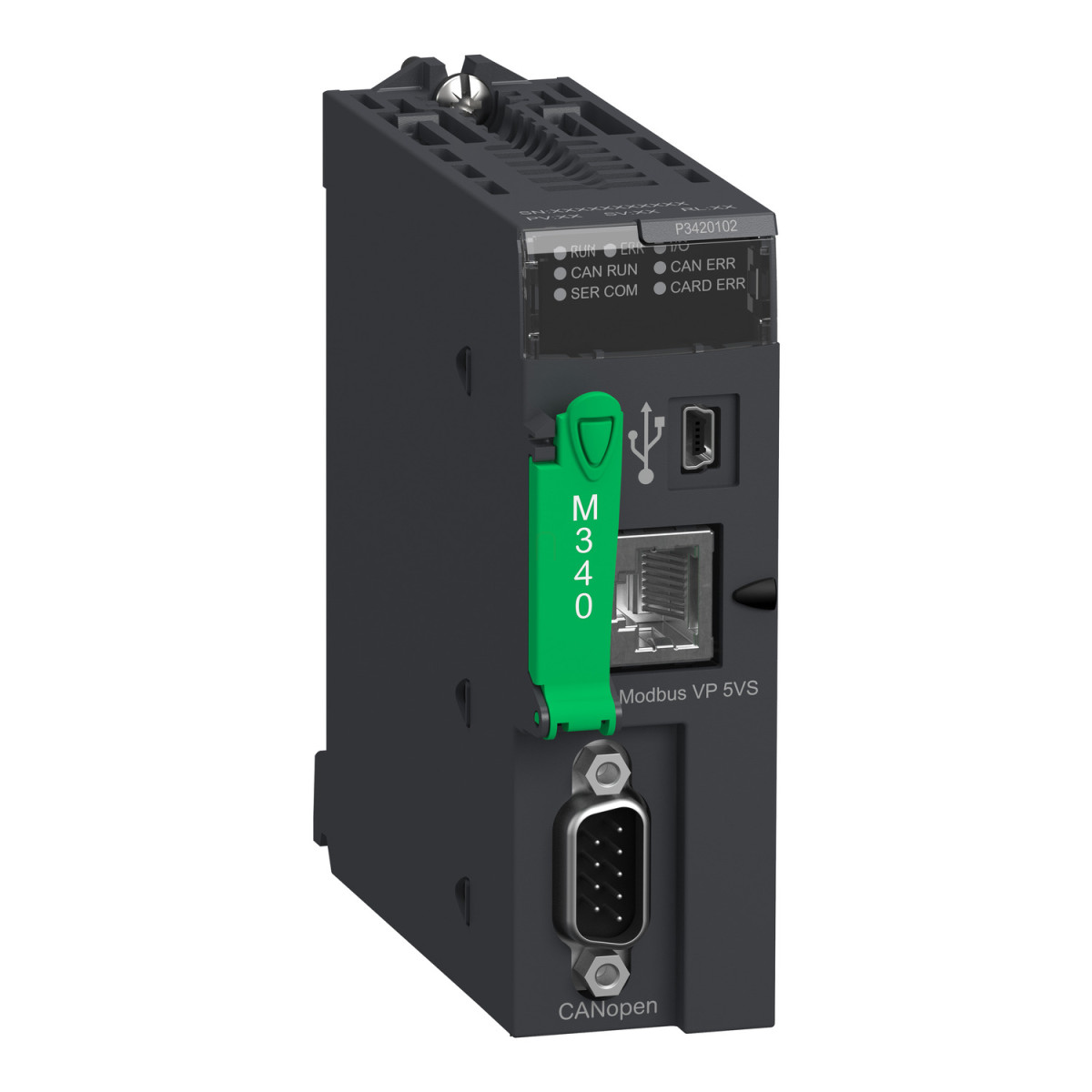

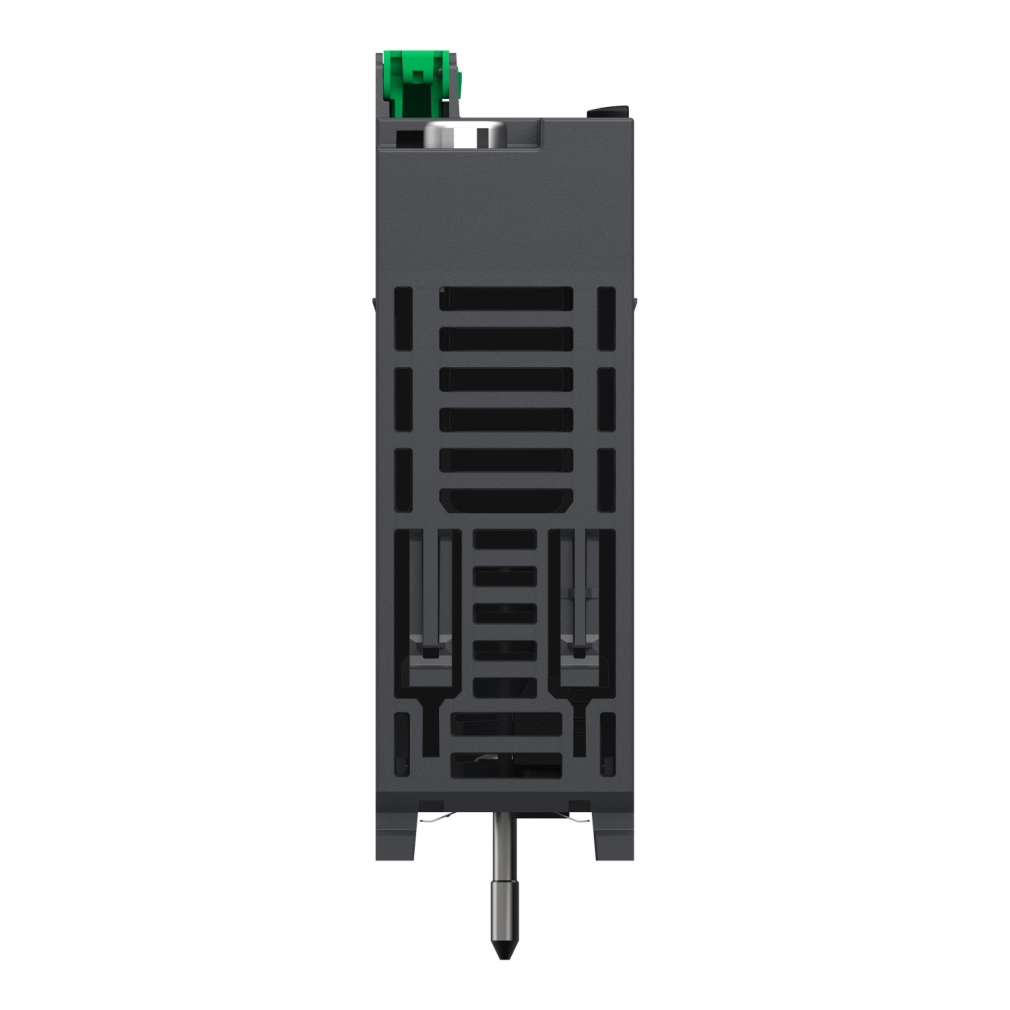

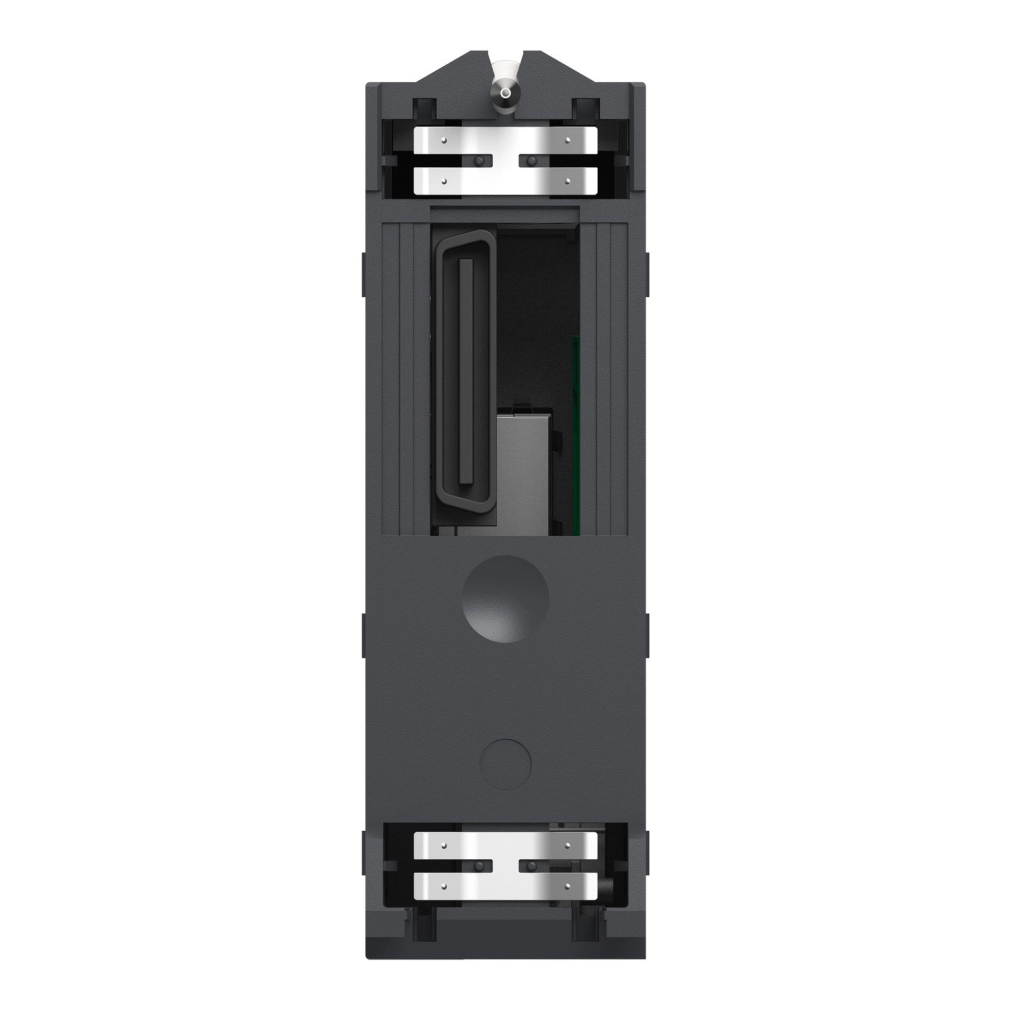

A Schneider Electric Modicon M340 BMXP3420102 processzor modul egy rendkívül sokoldalú és nagy teljesítményű vezérlőegység, amely kiválóan alkalmazható a modern ipari automatizálási feladatokhoz. A termék a Modicon M340 automatizálási platform kulcsfontosságú elemeként biztosítja a megbízható és gyors kommunikációt az ipari környezetben.
A BMXP3420102 processzormodul kivételes I/O kapacitással rendelkezik, maximálisan 1024 diszkrét és 256 analóg I/O kezelésére képes. Ez a jelentős kapacitás lehetővé teszi akár a legösszetettebb rendszerek hatékony irányítását is. A modul támogatja a Modbus és CANopen kommunikációs protokollokat, amelyek az iparban széles körben elterjedt és elfogadott szabványok. Ezáltal a berendezés könnyen integrálható a meglévő rendszerekbe és kompatibilis a különböző gyártók eszközeivel is. A processzor 4 rack kezelésére képes, 36 alkalmazás-specifikus csatornával rendelkezik, és tartalmaz diagnosztikai és eseményszámláló funkciókat is a Modbus kommunikációhoz.
A BMXP3420102 modul többféle integrált csatlakozási lehetőséget kínál, mint például a nem szigetelt soros kapcsolat RJ45 csatlakozón keresztül különböző módokban (RS232C, RS485), USB port 12 Mbit/s sebességgel, valamint CANopen master busz SUB-D 9 csatlakozóval. A kommunikációs sebességek széles tartományban állíthatók, 20 kbit/s-től egészen 1 Mbit/s-ig, a különböző távolságoknak megfelelően. A processzor képes akár 63 CANopen szerver eszköz kezelésére, valamint 2 Ethernet kommunikációs modul és 4 AS-Interface modul támogatására. Beágyazott kommunikációs szolgáltatásai között megtalálható a hálózati menedzsment (NMT), a Process Data Object (PDO), a Service Data Object (SDO) és különleges funkciók (SYNC, EMCY, TIME) a CANopen protokollal.
A memória terén a BMXP3420102 processzor 4096 kB belső RAM-mal rendelkezik, amelyből 256 kB adatok, 3584 kB pedig program, konstansok és szimbólumok tárolására szolgál. A végrehajtási idő rendkívül gyors: logikai (Boolean) műveletek esetén 0,12 µs, dupla hosszúságú szavak esetén 0,17 µs, egyszerű szavak esetén 0,25 µs, lebegőpontos műveleteknél pedig 1,16 µs. Ez a teljesítmény milliszekundumonként 8,1 K utasítás végrehajtását teszi lehetővé tisztán logikai műveletek esetén. A processzor egy ciklikus/periodikus mester feladatot, egy periodikus gyors feladatot és 64 eseményfeladatot képes kezelni. A működéséhez szükséges 24 V DC tápfeszültségen 90 mA áramot vesz fel, és a tápellátás a rack-en keresztül történik. IP20-as védettséggel rendelkezik, működési hőmérséklet-tartománya 0-60 °C, relatív páratartalom-tűrése pedig 5-95% kondenzáció nélkül.
Schneider Electric Modicon M340 - BMXP3420102 -processzor, L2, Modbus, CANopen műszaki adatok
Általános jellemzők
Terméktípus: Processzor modul
Termékcsalád: Modicon M340 automatizálási platform
Kommunikációs protokollok: Modbus, CANopen
Rackek száma: 4
I/O kapacitás
Lokális I/O processzor kapacitás (diszkrét): 1024 I/O
Analóg I/O processzor kapacitás: 256 I/O
Alkalmazás-specifikus csatornák száma: 36
Kommunikációs képességek
Integrált csatlakozási típusok:
- Nem szigetelt soros kapcsolat RJ45 (RS232C), 0.3...19.2 kbit/s, full duplex
- Nem szigetelt soros kapcsolat RJ45 (RS485), 0.3...19.2 kbit/s half duplex
- Nem szigetelt soros kapcsolat RJ45, master/slave Modbus, RTU/ASCII (RS232C), 0.3...19.2 kbit/s half duplex
- Nem szigetelt soros kapcsolat RJ45, master/slave Modbus, RTU/ASCII (RS485), 0.3...19.2 kbit/s half duplex
- USB port 12 Mbit/s
- CANopen master busz SUB-D 9, 20 kbit/s...1 Mbit/s
Kommunikációs modul processzor kapacitás: 2 Ethernet kommunikációs modul, 4 AS-Interface modul
Beágyazott kommunikációs szolgáltatások
- Hálózati menedzsment (NMT) CANopen
- Process Data Object (PDO) CANopen
- Service Data Object (SDO) CANopen
- Speciális funkciók (SYNC, EMCY, TIME) CANopen
Átviteli sebesség és távolság
- 1 Mbit/s: 0-20 m, 0-0.6 m
- 800 kbit/s: 0-40 m, 0-6 m
- 500 kbit/s: 0-100 m, 0-10 m
- 250 kbit/s: 0-250 m, 0-10 m
- 125 kbit/s: 0-500 m, 0-10 m
- 50 kbit/s: 0-1000 m, 0-120 m
- 20 kbit/s: 0-2500 m, 0-300 m
Memória
Memória leírás:
- Mellékelt memóriakártya (BMXRMS008MP) programok, konstansok, szimbólumok és adatok biztonsági mentéséhez
- Belső RAM: 4096 kB
- Belső RAM adatokhoz: 256 kB
- Belső RAM program konstansokhoz és szimbólumokhoz: 3584 kB
Teljesítmény
Végrehajtási idő utasításonként:
- Boolean: 0.12 µs
- Dupla hosszúságú szavak: 0.17 µs
- Egyszerű szavak: 0.25 µs
- Lebegőpontos: 1.16 µs
Utasítások száma milliszekundumonként:
- 6.4 Kinst/ms (65% Boolean + 35% fix aritmetika)
- 8.1 Kinst/ms (100% Boolean)
Állapotjelző LED-ek
- 1 LED (zöld): integrált gép/telepítési busz működik (CAN RUN)
- 1 LED (zöld): processzor fut (RUN)
- 1 LED (piros): I/O modul hiba (I/O)
- 1 LED (piros): integrált gép/telepítési busz hiba (CAN ERR)
- 1 LED (piros): memóriakártya hiba (CARD ERR)
- 1 LED (piros): processzor vagy rendszerhiba (ERR)
- 1 LED (sárga): Modbus aktivitás (SER COM)
Fizikai jellemzők
Nettó tömeg: 0.21 kg
IP védettségi fokozat: IP20
Védőkezelés: TC
Környezeti feltételek
Környezeti működési hőmérséklet: 0-60 °C
Relatív páratartalom: 5-95% kondenzáció nélkül
Tanúsítványok
CE, UL, CSA, RCM, EAC, UKCA, Merchant Navy, CCSAus HazLoc Class I Division 2 Group A,B,C,D
