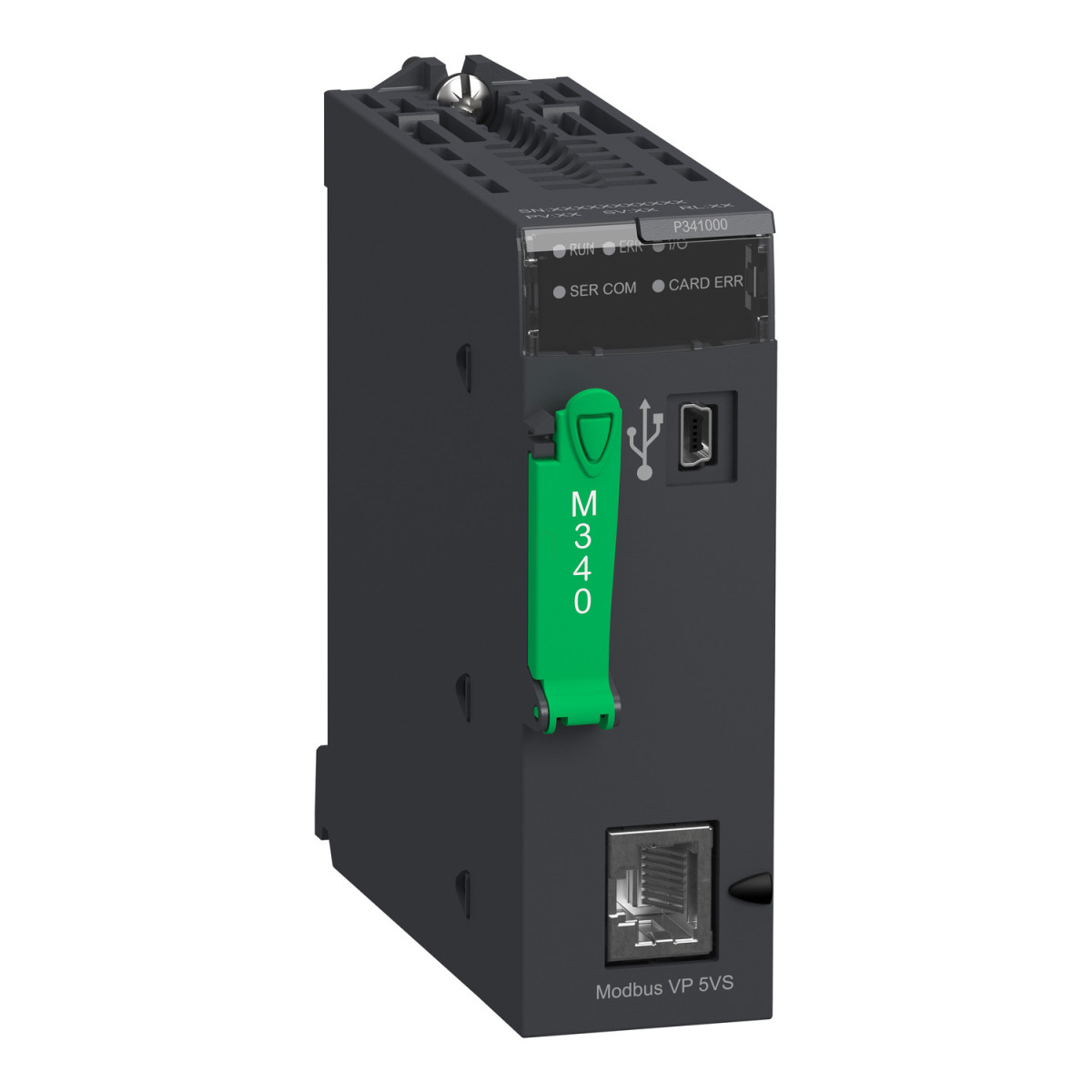

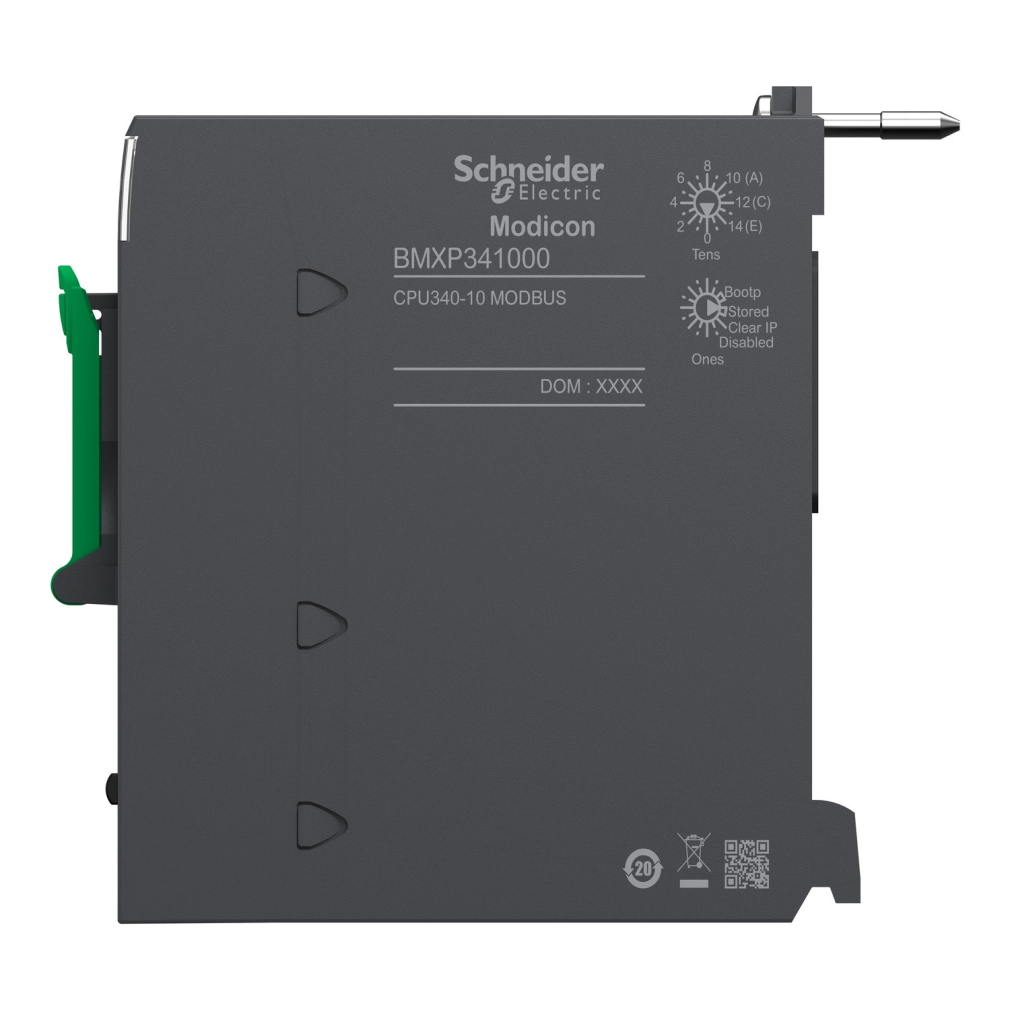

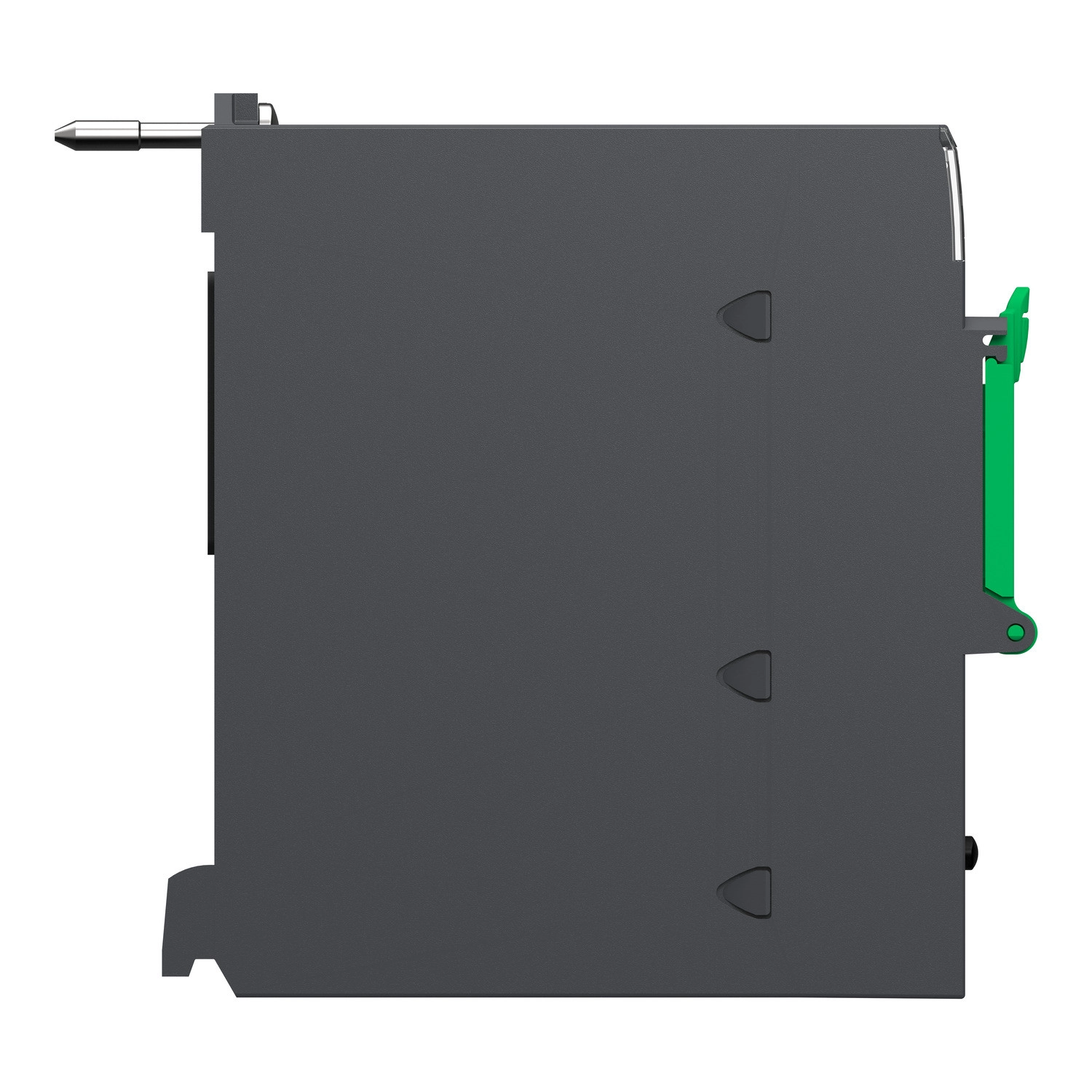

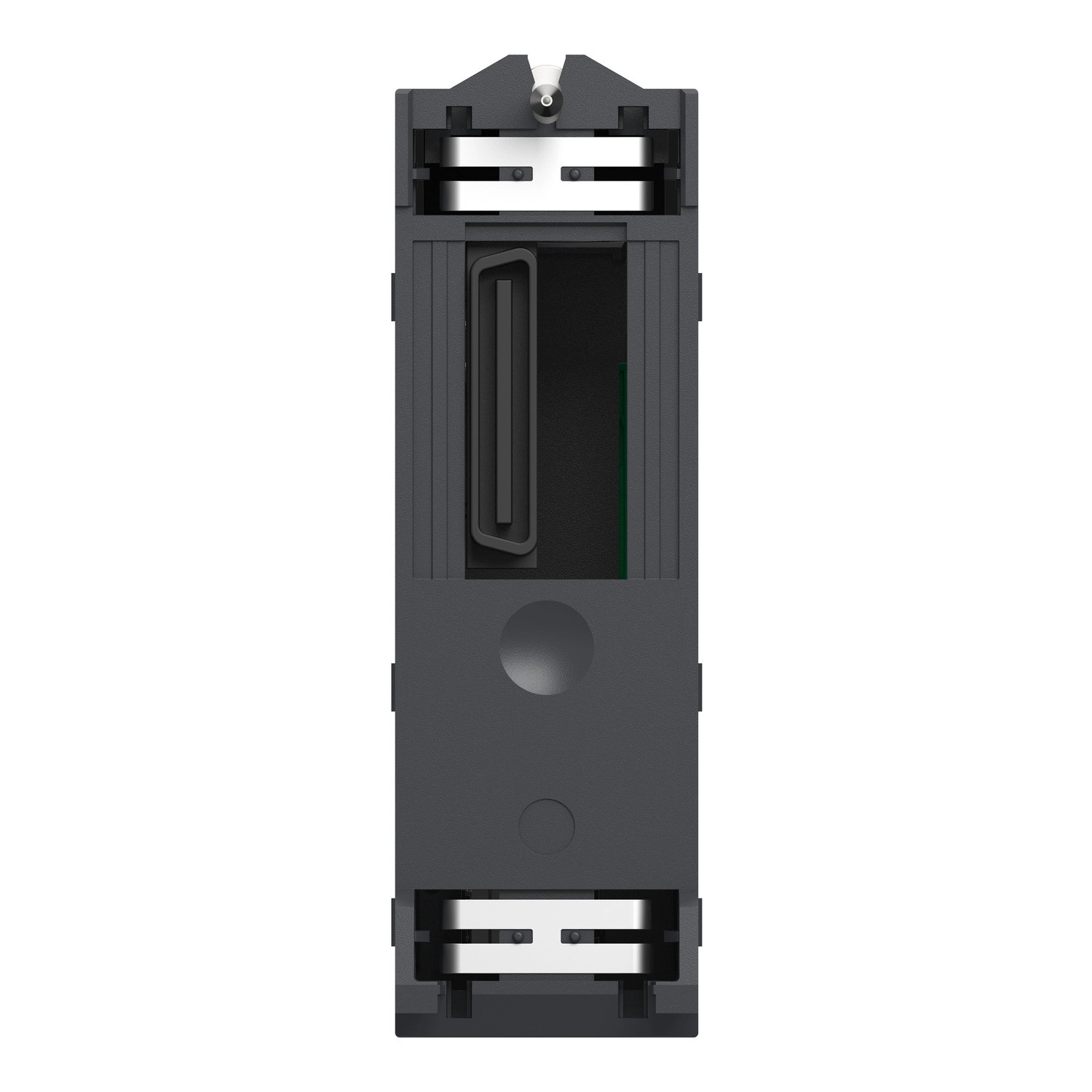

A Schneider Electric Modicon M340 BMXP341000 processzor modul az ipari automatizálás területén kiemelkedő megoldást kínál a korszerű vezérléstechnikai rendszerek kiépítéséhez. A Modbus koncepcióra épülő modul 2 rack kezelésére képes, és maximum 512 diszkrét és 128 analóg I/O pont kezelését teszi lehetővé, ami kiváló választássá teszi közepes méretű automatizálási feladatokhoz.
A BMXP341000 processzor többféle kommunikációs lehetőséget kínál: rendelkezik nem izolált soros csatlakozóval (RJ45), amely támogatja az RS232C és RS485 szabványokat, asszinkron bázisos átvitellel, karakter módban vagy Modbus RTU/ASCII protokollal. A maximális átviteli sebesség 19,2 kbit/s, amely megfelelő a legtöbb ipari alkalmazáshoz. A modul USB porttal is rendelkezik 12 Mbit/s sebességgel, ami kényelmes programozási és diagnosztikai hozzáférést biztosít. A processzor továbbá támogatja 2 Ethernet kommunikációs modul és 2 AS-Interface modul csatlakoztatását, így rugalmasan illeszthető a meglévő hálózati infrastruktúrába.
A BMXP341000 memória specifikációja is figyelemre méltó: 2048 kB belső RAM-mal rendelkezik, amely 128 kB adattároló és 1792 kB program, konstans és szimbólum tároló területre oszlik. A mellékelt BMXRMS008MP memóriakártya segítségével biztonsági mentés készíthető programokról, konstansokról, szimbólumokról és adatokról. A programstruktúra 1 periodikus gyors feladat, 32 esemény feladat, és 1 ciklikus/periodikus fő feladat kezelését teszi lehetővé. A feldolgozási sebességet jól jellemzi, hogy a boole-műveletek végrehajtási ideje 0,18 µs, míg lebegőpontos műveletekre 1,74 µs szükséges. 100% boole-műveletek esetén 5,4 Kinst/ms teljesítményre képes, amely kiváló válaszidőt biztosít az alkalmazásokhoz.
A modul működési hőmérséklettartománya 0-60°C, relatív páratartalom 5-95% (nem kondenzálódó), IP20 védettséggel rendelkezik. Számos nemzetközi tanúsítvánnyal rendelkezik, mint CE, UL, CSA, RCM, EAC, UKCA, valamint hajózási (Merchant Navy) és CCSAus HazLoc Class I Division 2 Group A, B, C, D veszélyes környezetbe történő telepítési engedélyekkel. Megfelel az IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5 és EN/IEC 61850-3 szabványoknak. A modul állapotát 5 LED jelzi, amelyek információt adnak a processzor futásáról (RUN), I/O modul hibáról (I/O), memóriakártya hibáról (CARD ERR), processzor vagy rendszer hibáról (ERR), valamint Modbus aktivitásról (SER COM).
Schneider Electric Modicon M340 - BMXP341000 műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon M340 automatizálási platform
Terméktípus: Processzor modul
Koncepció: Modbus
Rack-ek száma: 2
Lokális I/O processzor kapacitás (diszkrét): 512 I/O
Analóg I/O processzor kapacitás: 128 I/O
Alkalmazás-specifikus csatornák száma: 20
Monitoring: Diagnosztikai számlálók Modbus, Esemény számlálók Modbus
Kommunikációs lehetőségek
Vezérlő csatornák: Programozható hurkok
Integrált csatlakozási típusok:
- Nem izolált soros link RJ45 karakter mód, átviteli mód: aszinkron bázisos, RS232C, átviteli mód: 2 árnyékolt csavart érpár 0,3...19,2 kbit/s full duplex
- Nem izolált soros link RJ45 karakter mód, átviteli mód: aszinkron bázisos, RS485, átviteli mód: 1 árnyékolt csavart érpár 0,3...19,2 kbit/s félduplex
- Nem izolált soros link RJ45, master/slave Modbus, RTU/ASCII, átviteli mód: aszinkron bázisos, RS232C, átviteli mód: 1 árnyékolt csavart érpár 0,3...19,2 kbit/s félduplex
- Nem izolált soros link RJ45, master/slave Modbus, RTU/ASCII, átviteli mód: aszinkron bázisos, RS485, átviteli mód: 1 árnyékolt csavart érpár 0,3...19,2 kbit/s félduplex
- USB port 12 Mbit/s
Kommunikáció és csatlakoztathatóság
Kommunikációs modul processzor kapacitás: 2 Ethernet kommunikációs modul, 2 AS-Interface modul
Eszközök száma szegmensenként: 0...32 (karakter mód), 0...32 (Modbus)
Eszközök száma: 2 pont-pont karakter mód, 2 pont-pont Modbus
Busz hossz:
- 0...10 m soros link nem izolált karakter mód szegmens
- 0...10 m soros link nem izolált Modbus szegmens
- 0...1000 m soros link izolált karakter mód szegmens
- 0...1000 m soros link izolált Modbus szegmens
- 0...15 m karakter mód pont-pont
- 0...15 m Modbus pont-pont
Memória jellemzők
Memória leírás:
- Belső RAM 2048 kB
- Belső RAM 128 kB adat
- Belső RAM 1792 kB program konstansok és szimbólumok
- Mellékelt memóriakártya (BMXRMS008MP) programok, konstansok, szimbólumok és adatok biztonsági mentéséhez
Teljesítmény
Utasítás végrehajtási idő:
- 0,18 µs Boolean
- 0,26 µs dupla hosszúságú szavak
- 0,38 µs egyszeres hosszúságú szavak
- 1,74 µs lebegőpontos
Utasítások száma milliszekundumonként:
- 4,2 Kinst/ms 65% Boolean + 35% fix aritmetika
- 5,4 Kinst/ms 100% Boolean
Működési feltételek
Üzemi környezeti hőmérséklet: 0...60 °C
Relatív páratartalom: 5...95% kondenzáció nélkül
IP védettségi fokozat: IP20
Védő kezelés: TC
Megfelelőségek
Szabványok:
- IEC 61131-2
- IEC 61010-2-201
- UL 61010-2-201
- CSA C22.2 No 61010-2-201
- IACS E10
- EN/IEC 61000-6-5, 1-es és 2-es típusú interfész
- EN/IEC 61850-3, G helyszín
Fizikai jellemzők

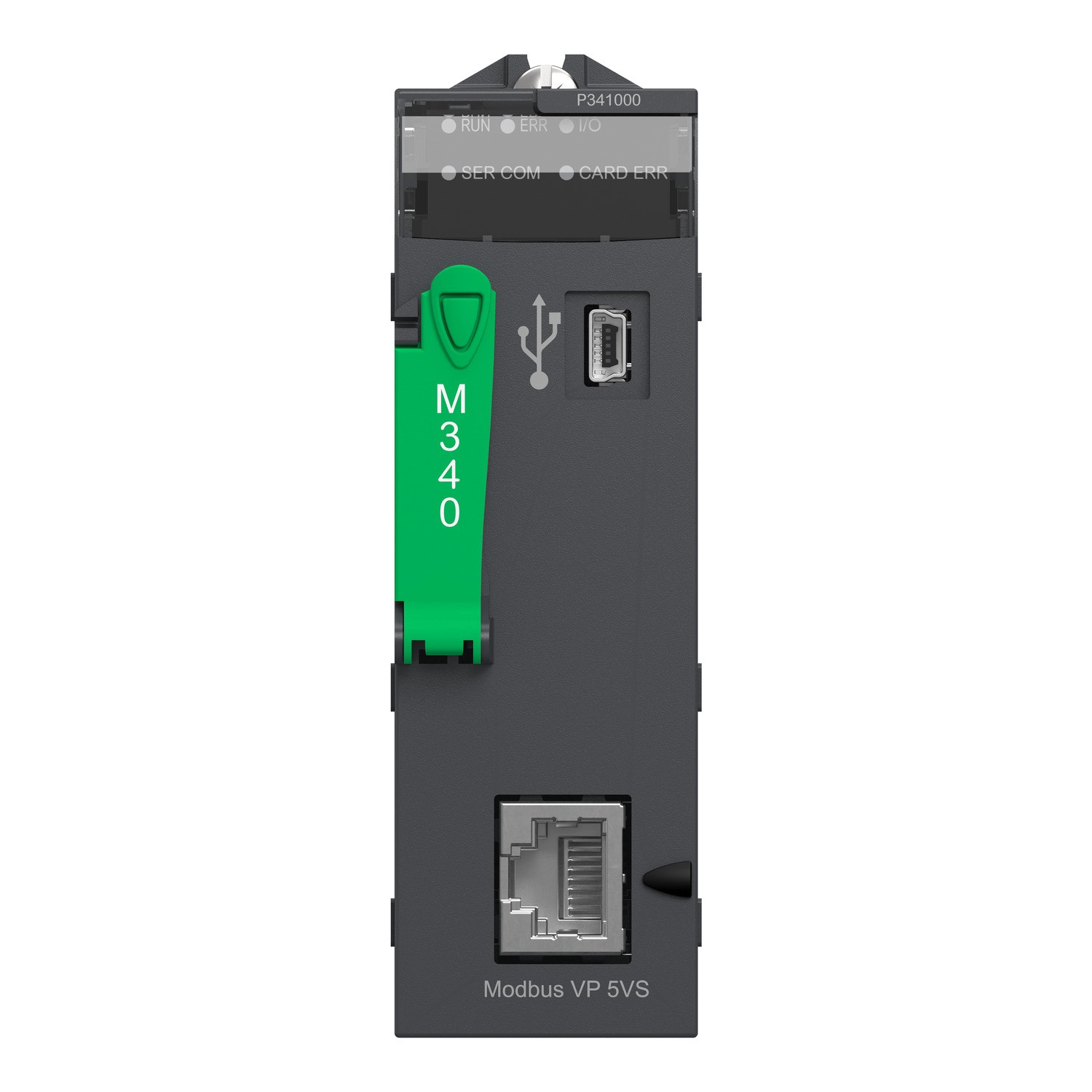

Állapotjelző LED-ek:
- 1 LED (zöld) processzor futás (RUN)
- 1 LED (piros) I/O modul hiba (I/O)
- 1 LED (piros) memóriakártya hiba (CARD ERR)
- 1 LED (piros) processzor vagy rendszer hiba (ERR)
- 1 LED (sárga) aktivitás a Modbus-on (SER COM)
Nettó súly: 0,2 kg
Áramfelvétel: 72 mA 24 V DC-nél
Tápellátás: Belső tápellátás rack-en keresztül
