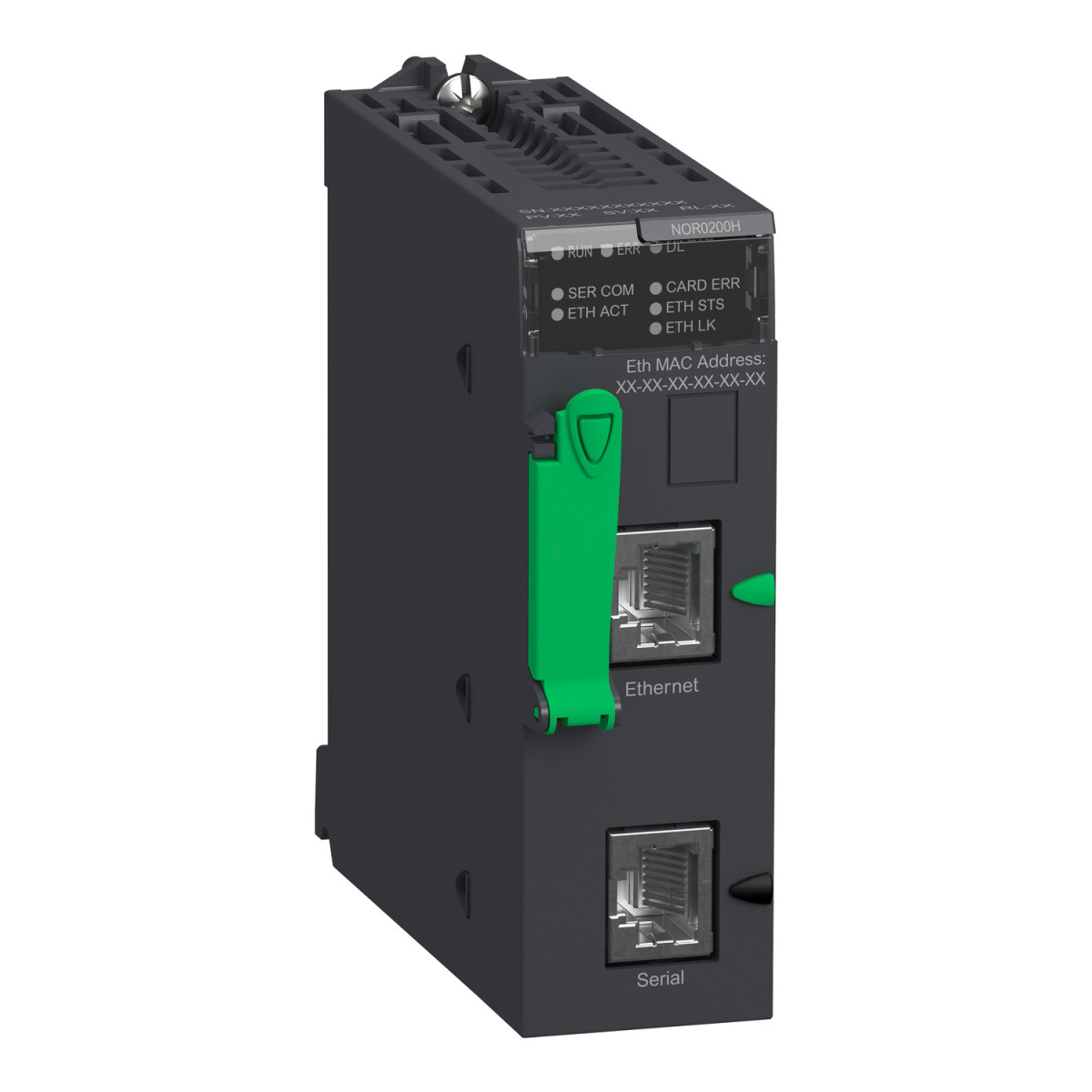

A Schneider Electric BMXNOR0200H kommunikációs modul a Modicon M340 PLC-családhoz kifejezetten a zord környezeti feltételek mellett történő ipari alkalmazásokhoz készült, konformal bevonattal védett kivitelben. Ez a speciális kivitel biztosítja a megbízható működést még a legszélsőségesebb körülmények között is, mint például a -25°C és +70°C közötti szélsőséges hőmérsékleti tartományokban, vagy akár 95%-os páratartalom mellett is.
A modul két különböző kommunikációs porton keresztül biztosít kapcsolatot: egy Ethernet RJ45 10/100 Mbit/s csatlakozón, amely a Transparent Ready Class C30 szabványt támogatja, valamint egy soros RS232/485 RJ45 porton, amely 300-38400 bit/s sebességgel működik. Ez a kettős kommunikációs képesség lehetővé teszi a különböző protokollok egyidejű használatát, beleértve az ipari automatizálásban elterjedt IEC 60870-5-101/104 és DNP3/DNP3 IP protokollokat. A modul támogatja a Modbus TCP üzenetküldést is, amely az iparban széles körben használt szabvány az eszközök közötti kommunikációra. A modul képes több protokoll egyidejű kezelésére mester és szolga módban egyaránt, valamint a távoli eszközökről érkező események átlátszó továbbítására a SCADA rendszerbe.
A BMXNOR0200H további kiemelkedő funkciói közé tartozik a sávszélesség kezelés, az időbélyegzett eseménykezelés, valamint a külső modemek támogatása (soros, PSTN, GSM, GPRS/3G). Adatnaplózási képessége CSV formátumban, az email/SMS értesítések küldése, valamint a beépített webszerver tovább bővíti a felhasználási lehetőségeket. A modul támogatja az automatikus esemény-mentést áramkimaradás esetén, így a kritikus adatok nem vesznek el. A beépített 128 MB-os Flash SD memóriakártya (BMXRWS128MWF) elegendő tárhelyet biztosít a felhasználói weboldalak, valamint az adatnaplózási CSV fájlok tárolására.
A BMXNOR0200H modul kiemelkedő ellenálló képességgel rendelkezik a környezeti hatásokkal szemben. Az IP20-as védettség mellett ellenáll a gáz (ISA S71.04 Gx osztály, IEC 60721-3-3 3C4 osztály), a por és homok (IEC 60721-3-3 3S4 osztály), a só (IEC 68252 2. szint), a penész és a gomba (IEC 60721-3-3 3B2 osztály) káros hatásainak. A modul megfelel a veszélyes helyekre vonatkozó class I division 2 besorolásnak is, így robbanásveszélyes környezetben is alkalmazható. A termék számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zóna 2/22, IECEx zóna 2/22 és UKCA tanúsítványokat.
A modul standard formátumú, a nettó súlya 0,2 kg. Az áramfogyasztása 24 V DC mellett mindössze 95 mA, ami energiahatékony működést biztosít. A modulon számos státuszjelző LED található, amelyek segítségével könnyen nyomon követhető az eszköz működési állapota, beleértve az Ethernet hálózati aktivitást, a processzor működését, a memóriakártya állapotát, valamint a soros kommunikációt. A BMXNOR0200H tökéletes választás a kritikus ipari alkalmazásokhoz, ahol a megbízható kommunikáció és a szélsőséges környezeti feltételekkel szembeni ellenállás elengedhetetlen követelmény.
Schneider Electric Modicon M340 - BMXNOR0200H -kommunikációs modul, RTU, megerősített, extra hőmérséklet tartomány, -24…+70°C műszaki adatok
Alap jellemzők
Termékcsalád: Modicon M340
Termék vagy alkatrész típusa: Kommunikációs modul
Beépített csatlakozó típus: Ethernet RJ45 10/100 Mbit/s 1 érpár transparent ready C30 osztály, Soros RS232/485 RJ45 300/38400 bit/s 1 érpár transparent ready C30 osztály
Védőkezelés: Konformal bevonat
Kiegészítő jellemzők
Kommunikációs szolgáltatások: Sávszélesség kezelés, Modbus TCP üzenetküldés, DNP3/DNP3 IP protokoll, IEC 60870-5 -101/-104 protokoll, Időbélyegzett eseménykezelés, Külső modem kezelés (soros, PSTN, GSM, GPRS/3G), Adatnaplózás CSV fájlokba, Email/SMS értesítések, Webszerver, rack megjelenítő, adatszerkesztő, BootP, DHCP, FDR kliens, SMTP szerver, FTP kliens/szerver, NTP kliens, SNMP ügynök, Automatikus esemény mentés áramkimaradáskor, Többprotokollos támogatás egyetlen modulban (mester és szolga), Átlátszó eseményirányítás távoli eszközökről a SCADA-ba
Port: Ethernet 10BASE-T/100BASE-TX
Memória leírása: Mellékelt Flash SD memóriakártya (BMXRWS128MWF) 128000 kB
Memória használata: A standard webszerver aktiválása, Felhasználói weboldalak tárolása, Adatnaplózó CSV fájlok tárolása
Tápellátás: Belső tápellátás a rack-en keresztül
Helyi jelzések: 1 LED (zöld) az Ethernet hálózaton történő aktivitáshoz (ETH ACT), 1 LED (zöld) a processzor futásához (RUN), 1 LED (zöld) az Ethernet hálózat állapotához (ETH STS), 1 LED (piros) a memóriakártya hibájához (CARD ERR), 1 LED (piros) a processzor vagy rendszerhiba esetén (ERR), 1 LED (piros) a letöltés folyamatban jelzéshez (DL), 1 LED (sárga) a soros kommunikációhoz (SER COM), 1 LED (zöld) az adatsebességhez (ETH LINK)
Áramfelvétel: 95 mA 24 V DC mellett
Modul formátum: Standard
Nettó súly: 0,2 kg
Környezet
Környezeti hőmérséklet működés közben: -25…70 °C
Relatív páratartalom: 10…95 % kondenzáció nélkül
IP védettségi szint: IP20
Tanúsítványok és megfelelőség
Direktívák: 2014/35/EU - kisfeszültségű direktíva, 2014/30/EU - elektromágneses kompatibilitás, 2014/34/EU - ATEX direktíva
Terméktanúsítványok: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zóna 2/22, IECEx zóna 2/22, UKCA
Szabványok: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, IEC 61000-6-5, 1-es és 2-es interfész típus, IEC 61850-3, G helyszín, IEC 60079-0
Környezeti jellemzők: ISA S71.04 szerinti Gx osztályú gázálló, IEC 60721-3-3 szerinti 3C4 osztályú gázálló, IEC 60721-3-3 szerinti 3S4 osztályú porálló, IEC 60721-3-3 szerinti 3S4 osztályú homokálló, IEC 68252 szerinti 2. szintű sóálló, IEC 60721-3-3 szerinti 3B2 osztályú penészgomba-álló, IEC 60721-3-3 szerinti 3B2 osztályú gombaspóra-álló, I. osztály 2. divízió veszélyes hely
Méretek
A rack referenciák szerint a méretek változnak: BMXXBP0400 és BMXXBP0400H esetén 242,4 mm (9,54 hüvelyk), BMXXBP0600 és BMXXBP0600H esetén 307,6 mm (12,11 hüvelyk), BMXXBP0800 és BMXXBP0800H esetén 372,8 mm (14,68 hüvelyk), BMXXBP1200 és BMXXBP1200H esetén 503,2 mm (19,81 hüvelyk)
