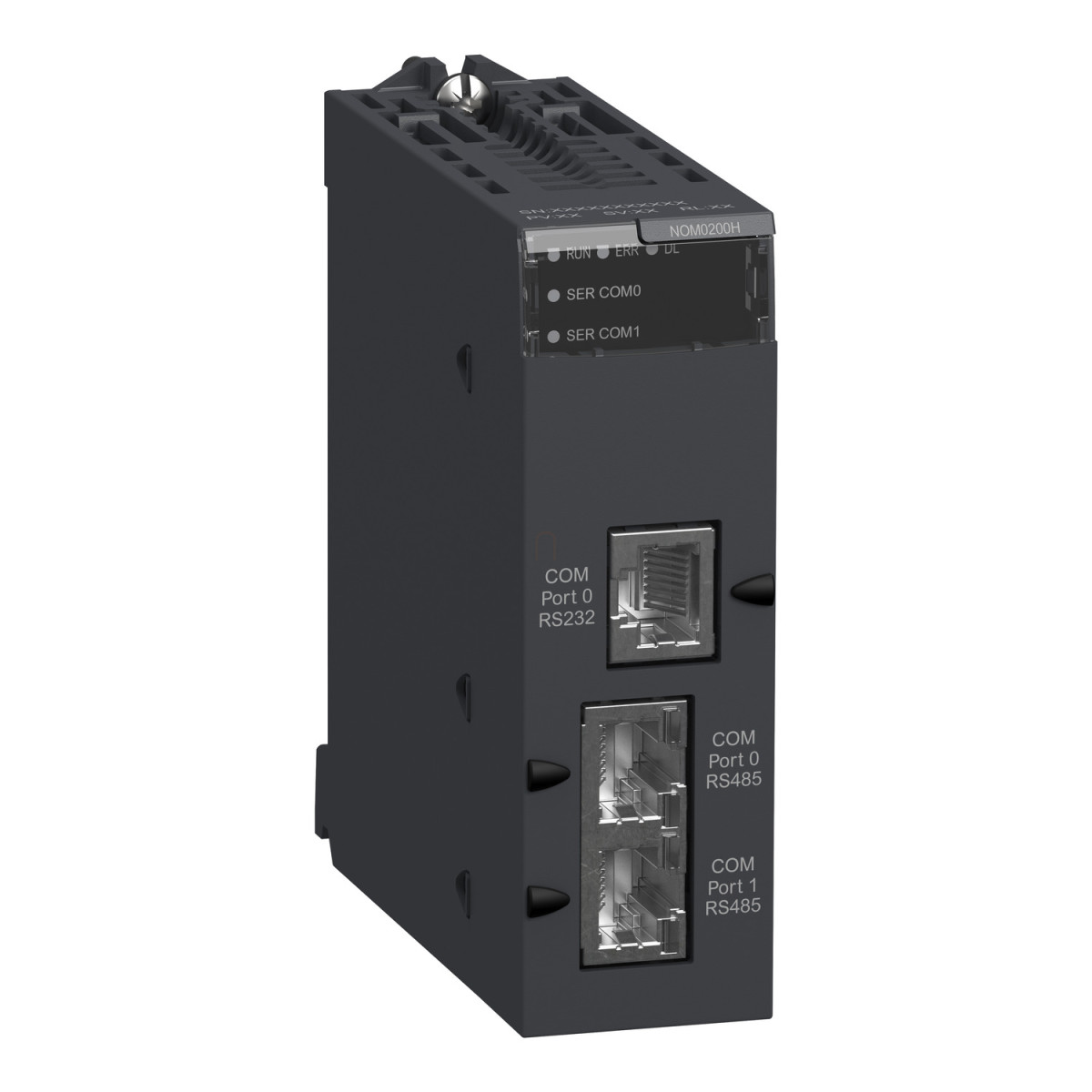

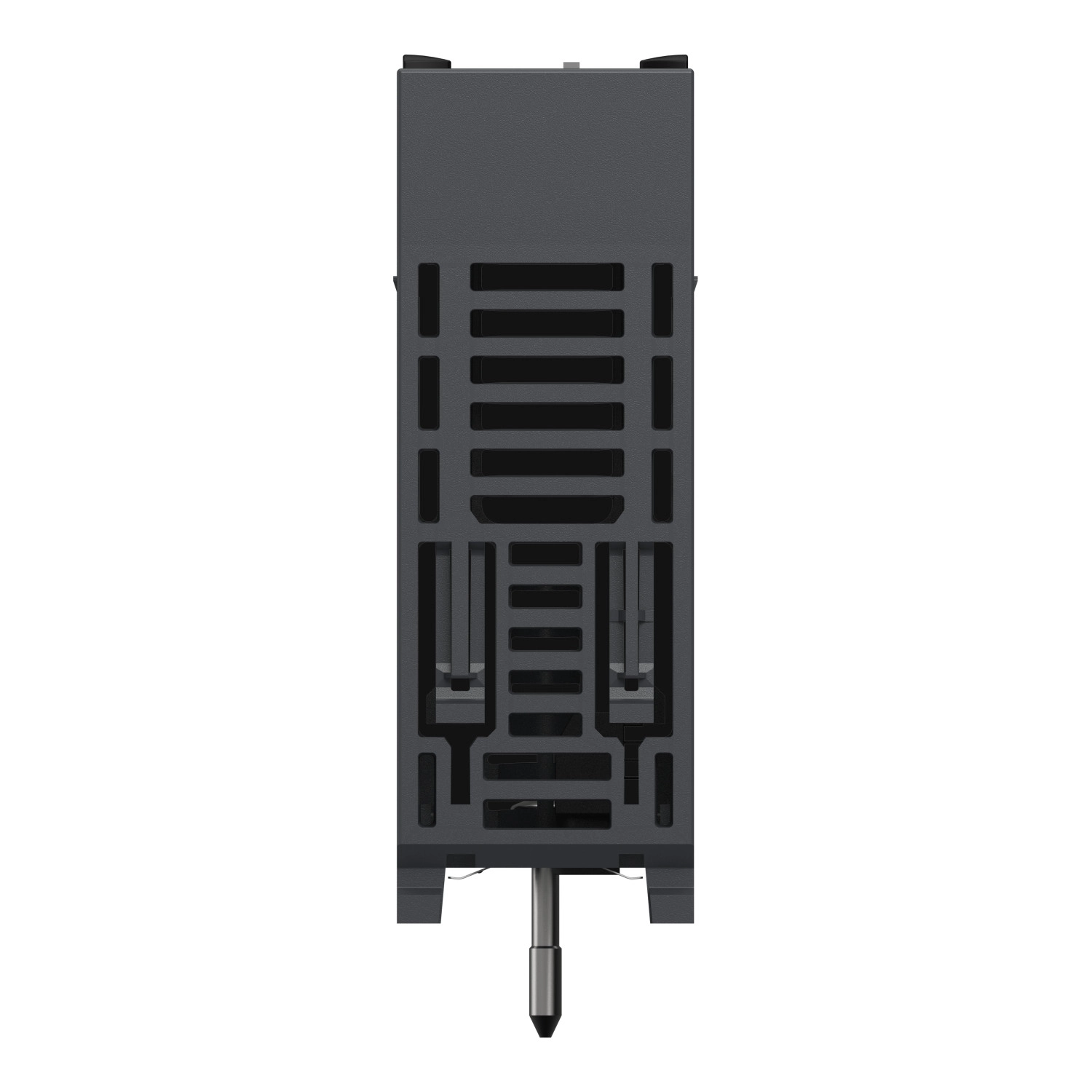

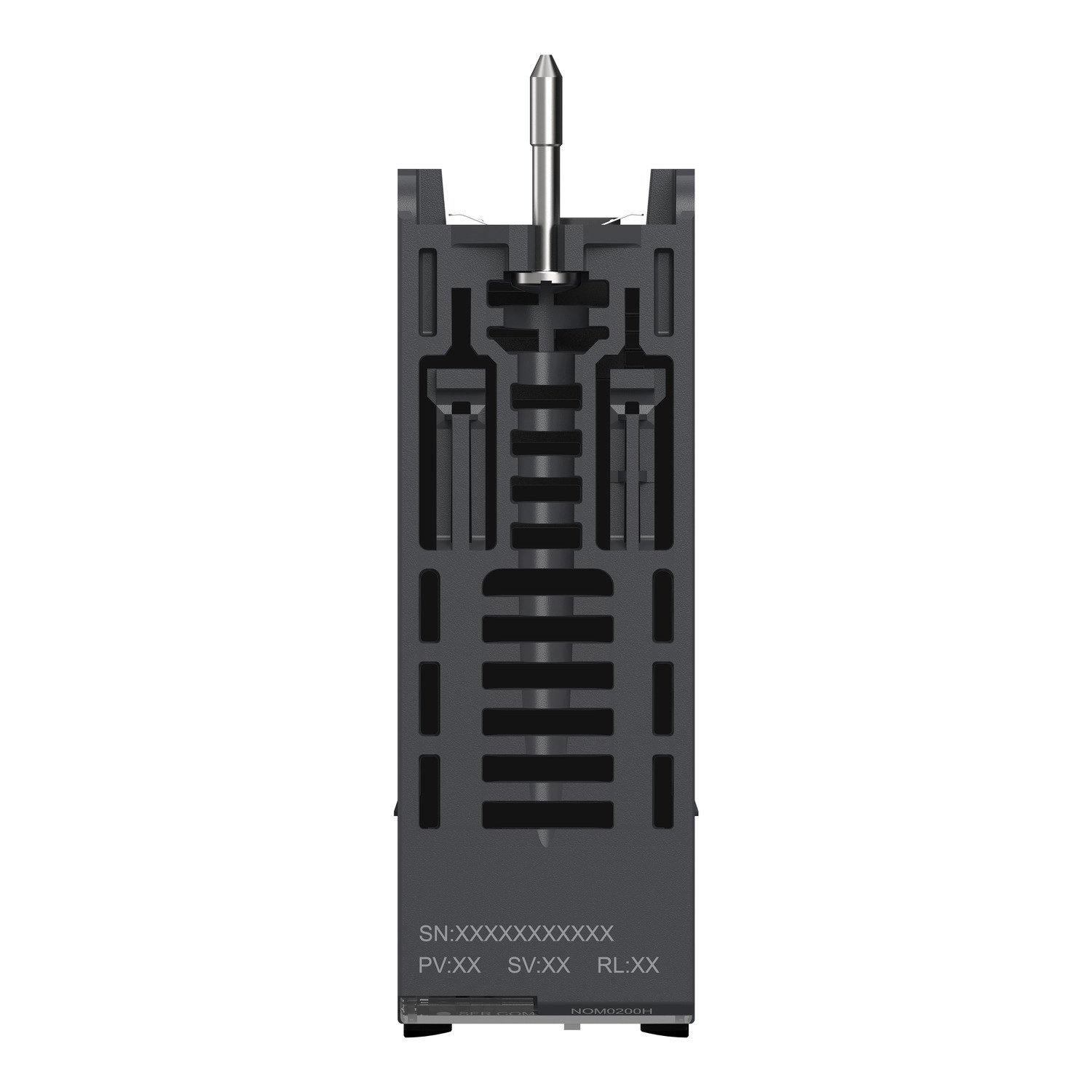

Schneider Electric Modicon M340 - BMXNOM0200H -kommunikációs modul, 2x RS232/RS485, megerősített
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!

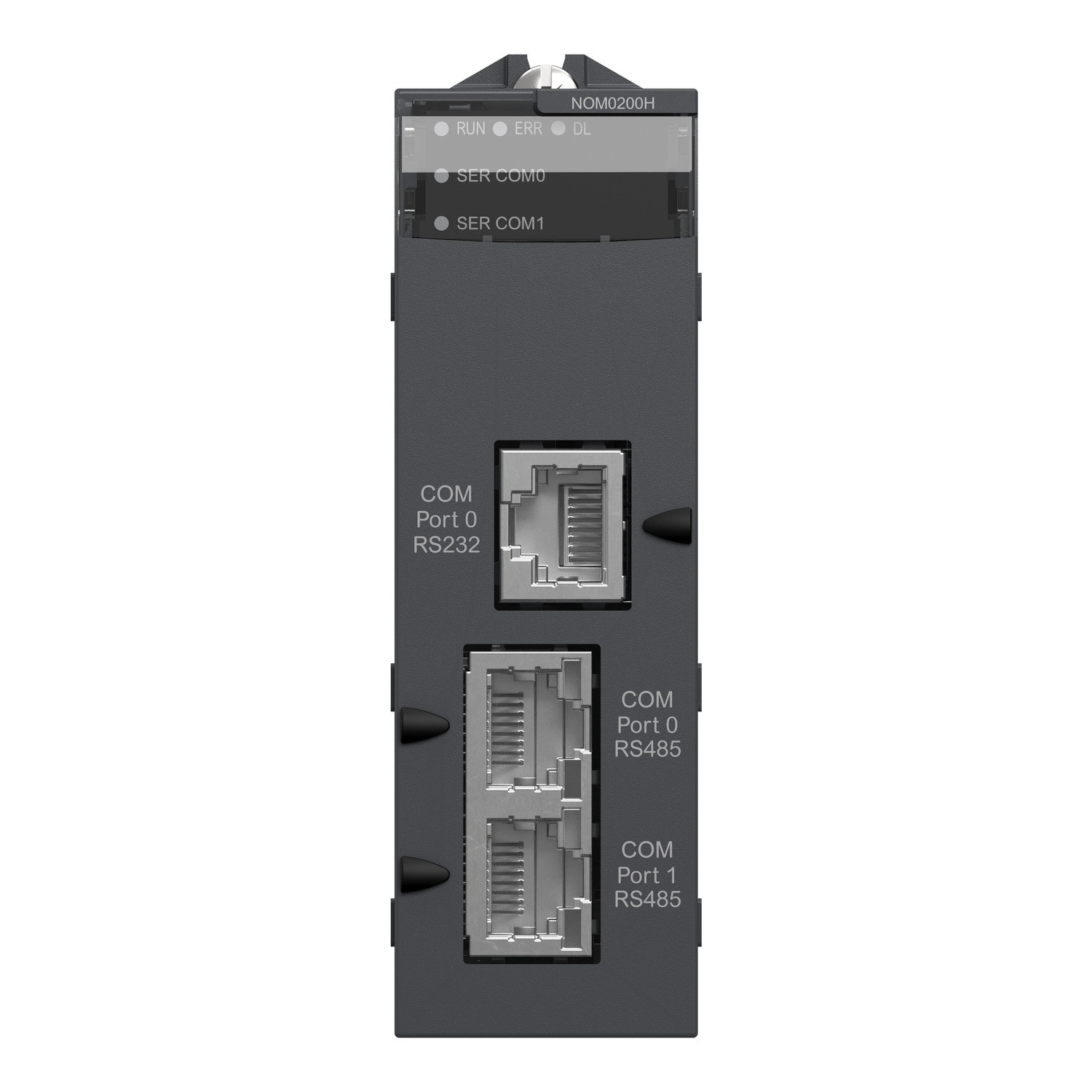

A BMXNOM0200H két független soros porttal rendelkezik, amelyek rugalmasan konfigurálhatók RS232 vagy RS485 kommunikációs protokoll szerint. Az RS232 port RJ45 csatlakozón keresztül 115,2 kbit/s adatátviteli sebességet biztosít 8 vezetékes kapcsolaton, míg az RS485 port szintén RJ45 csatlakozón keresztül 57,6 kbit/s sebességet kínál 1 csavart érpáron. Mindkét port támogatja a Modbus protokollt és a karakter módot is, ami széles körű kompatibilitást biztosít különböző eszközökkel. A modul állapotát négy LED jelzi: egy piros LED a modul hibát (ERR), egy zöld LED a működést (RUN), valamint két további zöld LED a soros portokon folyó kommunikáció aktivitását (SER COM 0 és SER COM 1).
A BMXNOM0200H kiemelkedő ellenállóképességgel rendelkezik szélsőséges környezeti feltételek mellett is. A modul -25°C és +70°C közötti hőmérséklet-tartományban üzemképes, és 10-95% relatív páratartalmat képes elviselni kondenzáció nélkül. IP20 védettségi szinttel rendelkezik, és megfelel számos nemzetközi szabványnak és direktívának, beleértve a 2014/35/EU kisfeszültségű, a 2014/30/EU elektromágneses kompatibilitási és a 2014/34/EU ATEX irányelveket. Ezenkívül a modul számos nemzetközi tanúsítvánnyal rendelkezik, mint például CE, UL, CSA, RCM, EAC, Merchant Navy, valamint ATEX és IECEx zóna 2/22 besorolással is rendelkezik, ami bizonyítja a termék megbízhatóságát és biztonságát különböző iparágakban és alkalmazási területeken.
A BMXNOM0200H modult különösen ellenállóvá teszi a különböző környezeti hatásokkal szemben a magas szintű ellenálló képessége. A modul megfelel az ISA S71.04 szabvány szerinti Gx osztályú gázállósági követelményeknek, valamint az IEC 60721-3-3 szerinti 3C4 gázellenállási, 3S4 porellenállási és 3S4 homokellenállási osztálynak. Emellett 2. szintű sóállósággal rendelkezik az IEC 68252 szerint, valamint 3B2 penészgomba-ellenállási és 3B2 gombaspóra-ellenállási osztálynak felel meg az IEC 60721-3-3 szabvány alapján. A modul I. osztályú, 2. divíziós veszélyes területi besorolással is rendelkezik, ami lehetővé teszi használatát potenciálisan robbanásveszélyes környezetben.
Schneider Electric Modicon M340 - BMXNOM0200H -kommunikációs modul, 2x RS232/RS485, megerősített műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon X80
Terméktípus: Soros kommunikációs modul
Speciális alkalmazás: Zord környezethez
Koncepció: Soros kapcsolat
Integrált csatlakozási típus:
RS232 RJ45 115,2 kbit/s 8 vezeték
RS485 RJ45 57,6 kbit/s 1 csavart érpár
Védőkezelés: Konformal bevonat
Kiegészítő adatok
Tápellátás: Belső tápellátás a rack-en keresztül
Jelölés: CE
Helyi jelzések:
1 LED (piros) modul hibához (ERR)
1 LED (zöld) modul működéshez (RUN)
1 LED (zöld) aktivitás a soros kapcsolaton (SER COM 0)
1 LED (zöld) aktivitás a soros kapcsolaton (SER COM 1)
Áramfelvétel: 80 mA 24 V DC-nél
Modul formátum: Standard
Környezet
Környezeti üzemi hőmérséklet: -25...70 °C
Relatív páratartalom: 10...95% kondenzáció nélkül
IP védettségi szint: IP20
Irányelvek és szabványok
Irányelvek:
2014/35/EU - kisfeszültségű irányelv
2014/30/EU - elektromágneses kompatibilitás
2014/34/EU - ATEX irányelv
Terméktanúsítványok:
CE
UL
CSA
RCM
EAC
Merchant Navy
ATEX zóna 2/22
IECEx zóna 2/22
Szabványok
IEC 61131-2
IEC 61010-2-201
UL 61010-2-201
CSA C22.2 No 61010-2-201
IACS E10
IEC 61000-6-5, 1-es és 2-es típusú interfész
IEC 61850-3, G helyszín
IEC 60079-0
Környezeti jellemzők
Gázállóság: Gx osztály az ISA S71.04 szerint
3C4 gázellenállási osztály az IEC 60721-3-3 szerint
Porellenállás: 3S4 osztály az IEC 60721-3-3 szerint
Homokellenállás: 3S4 osztály az IEC 60721-3-3 szerint
Sóellenállás: 2. szint az IEC 68252 szerint
Penészgomba-ellenállás: 3B2 osztály az IEC 60721-3-3 szerint
Gombaspóra-ellenállás: 3B2 osztály az IEC 60721-3-3 szerint
Veszélyes területi besorolás: I. osztály, 2. divízió
Méretek
A modul standard formátumú és különböző méretű rack-ekbe szerelhető. A rack típusától függően a modul beépítési mérete változik.
Kompatibilis rack-ek és a hozzájuk tartozó méretek (mm/hüvelyk):
BMXXBP0400 és BMXXBP0400H: 242,4 mm / 09,54"
BMXXBP0600 és BMXXBP0600H: 307,6 mm / 12,11"
BMXXBP0800 és BMXXBP0800H: 372,8 mm / 14,68"
BMXXBP1200 és BMXXBP1200H: 503,2 mm / 19,81"
