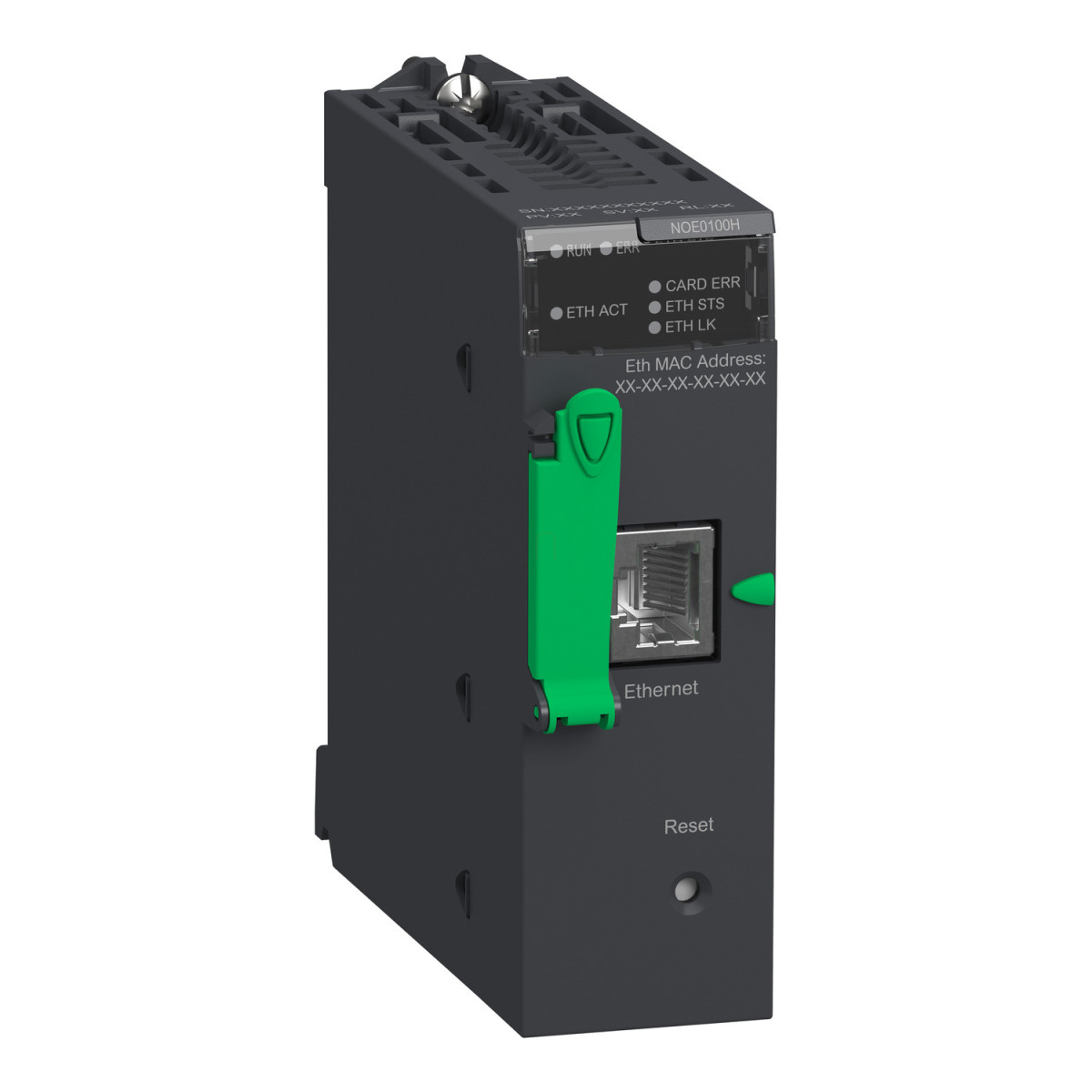

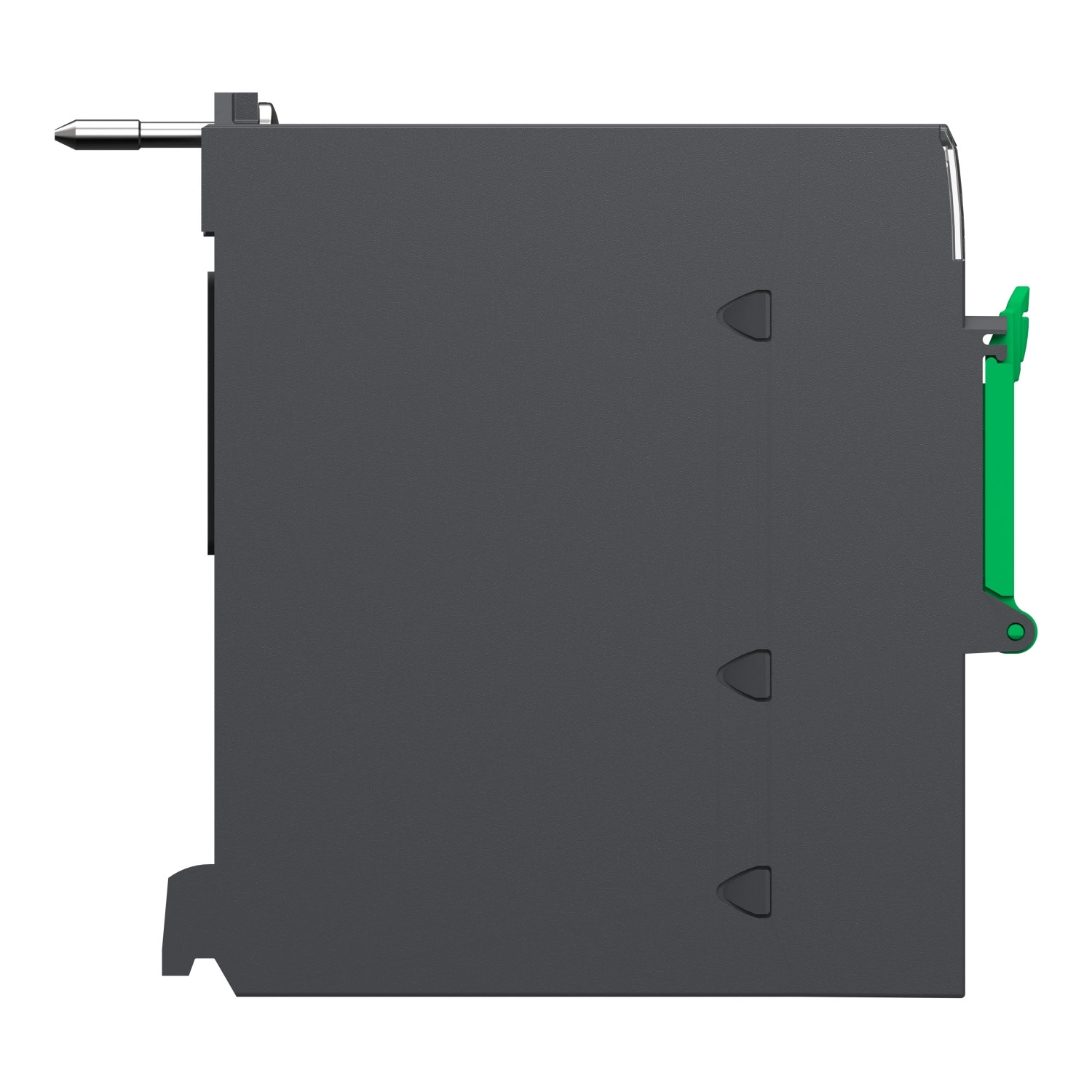

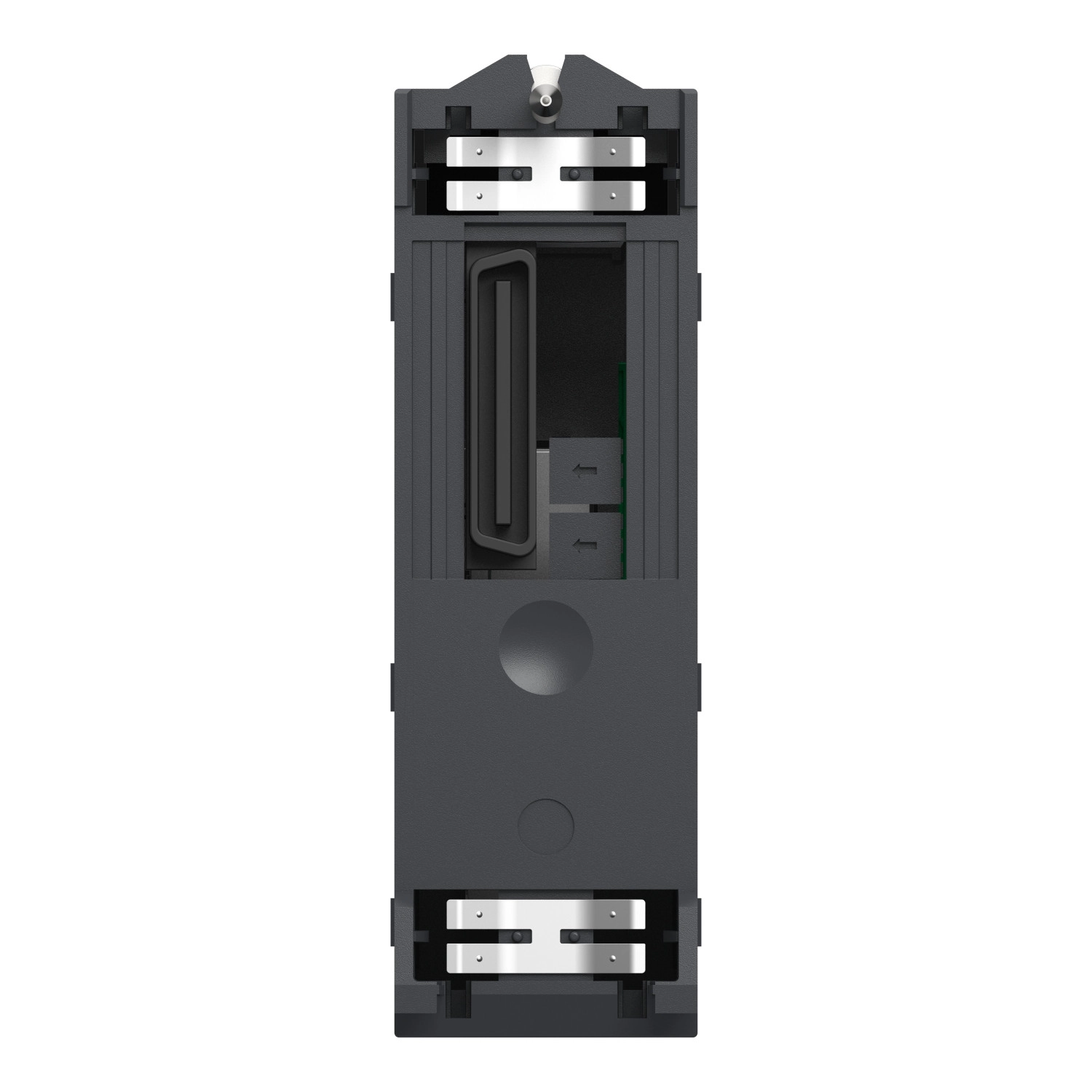

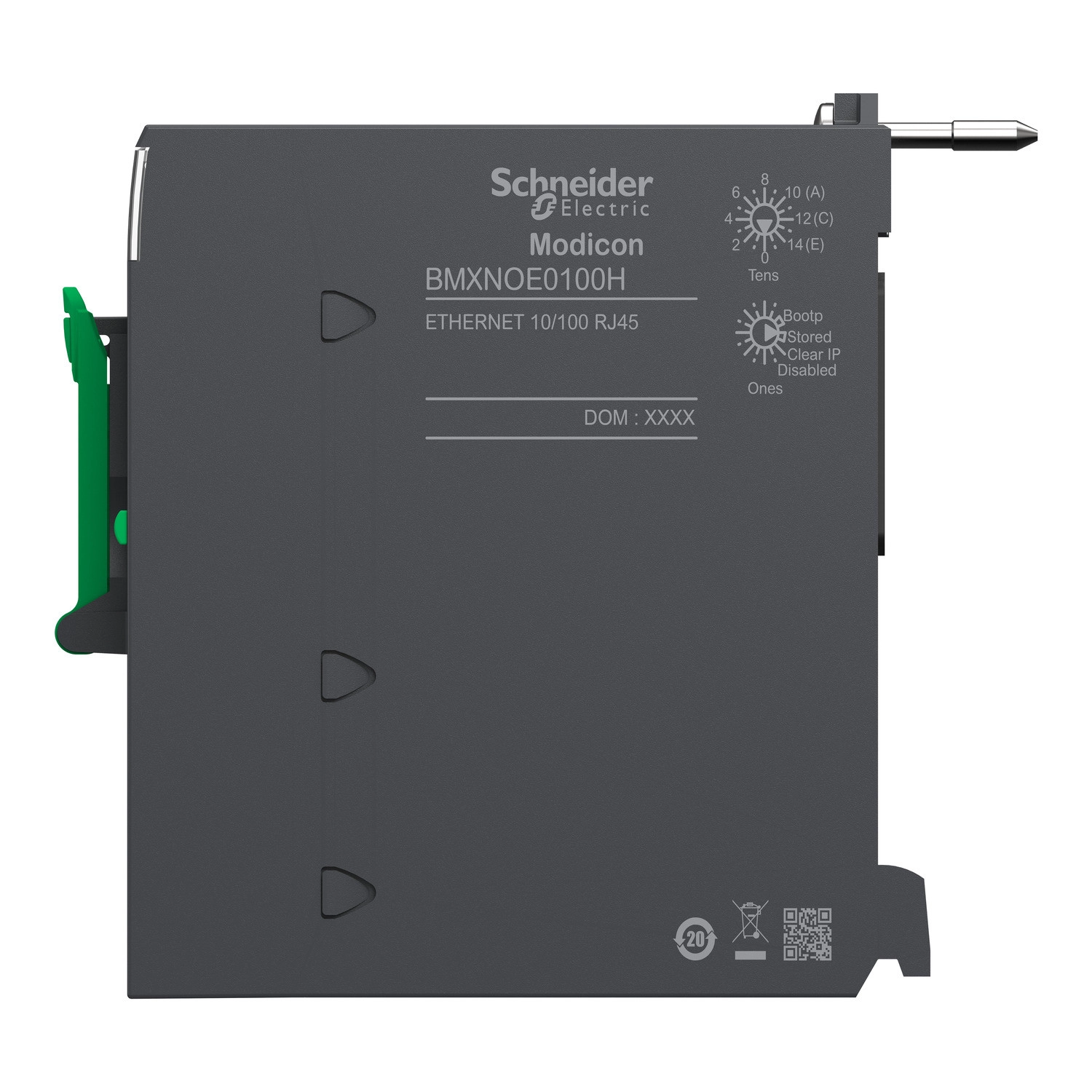

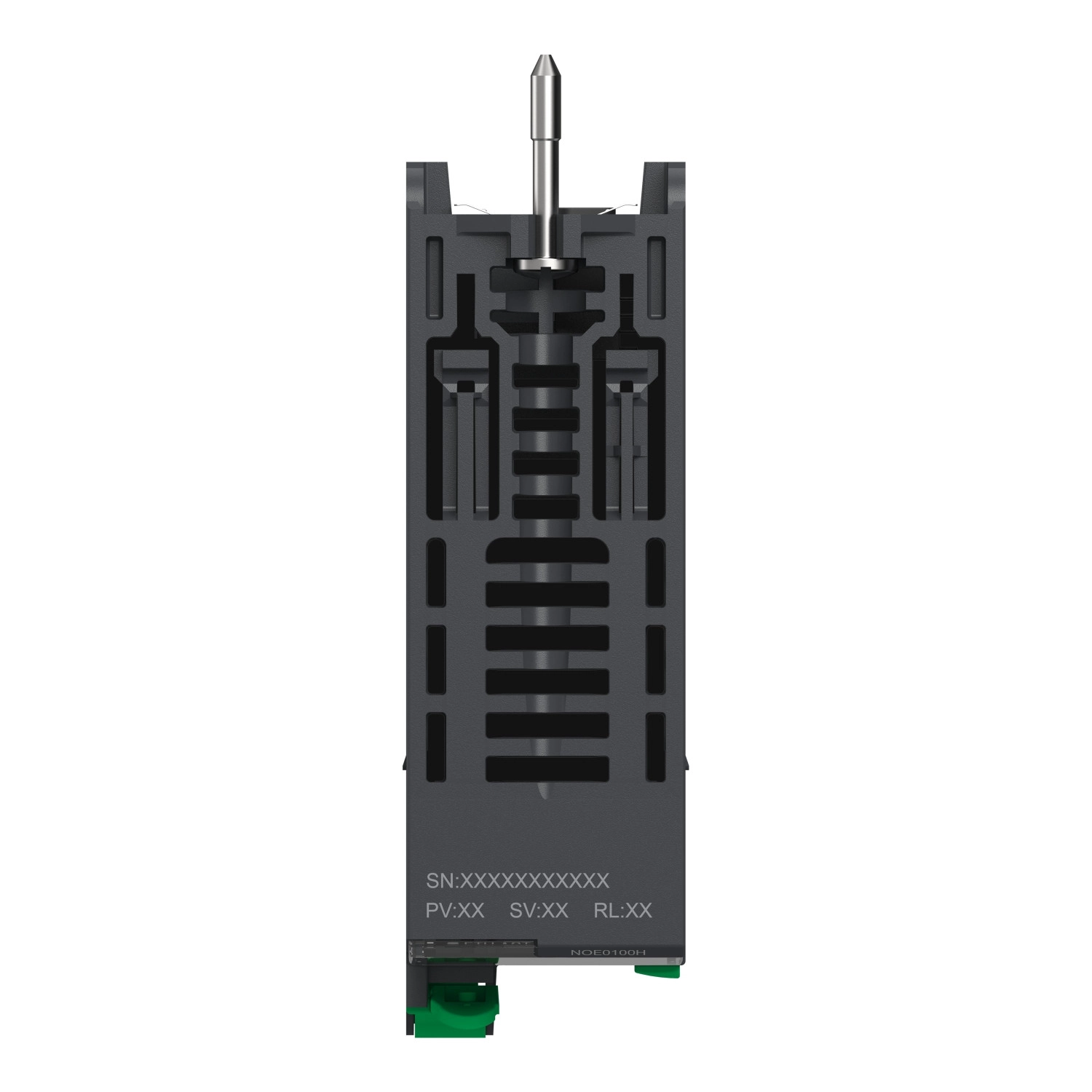

A Schneider Electric Modicon M340 BMXNOE0100H Ethernet hálózati modul egy kiváló minőségű kommunikációs eszköz, amely kifejezetten a Modicon M340 automatizálási platform számára készült. Ez a Modbus/TCP hálózati modul speciálisan a zord környezeti feltételeknek ellenálló kialakítással rendelkezik, így ideális választás ipari alkalmazásokhoz, ahol a megbízhatóság elengedhetetlen.
A BMXNOE0100H modul a Transparent Ready koncepciónak megfelelően készült, és B30 osztályú funkcionalitást kínál. Rendelkezik egy RJ45 csatlakozóval, amely 10/100 Mbit/s sebességű Ethernet TCP/IP kapcsolatot biztosít egyetlen csavart érpáron keresztül. A modul különleges védőbevonattal (konformal bevonat) rendelkezik, amely tovább növeli a megbízhatóságát a zordul körülmények között. A BMXNOE0100H kommunikációs szolgáltatások széles skáláját támogatja, beleértve a sávszélesség-kezelést, az adatszerkesztőt (PC terminálon keresztül), FDR szervert, Rack Viewer-t, SNMP hálózati adminisztrátort, Global Data funkciót, I/O szkennelést, Modbus TCP üzenetküldést és konfigurálható webszervert. Mindezek a funkciók lehetővé teszik a fejlett hálózati kommunikációt és a rendszer távoli felügyeletét.

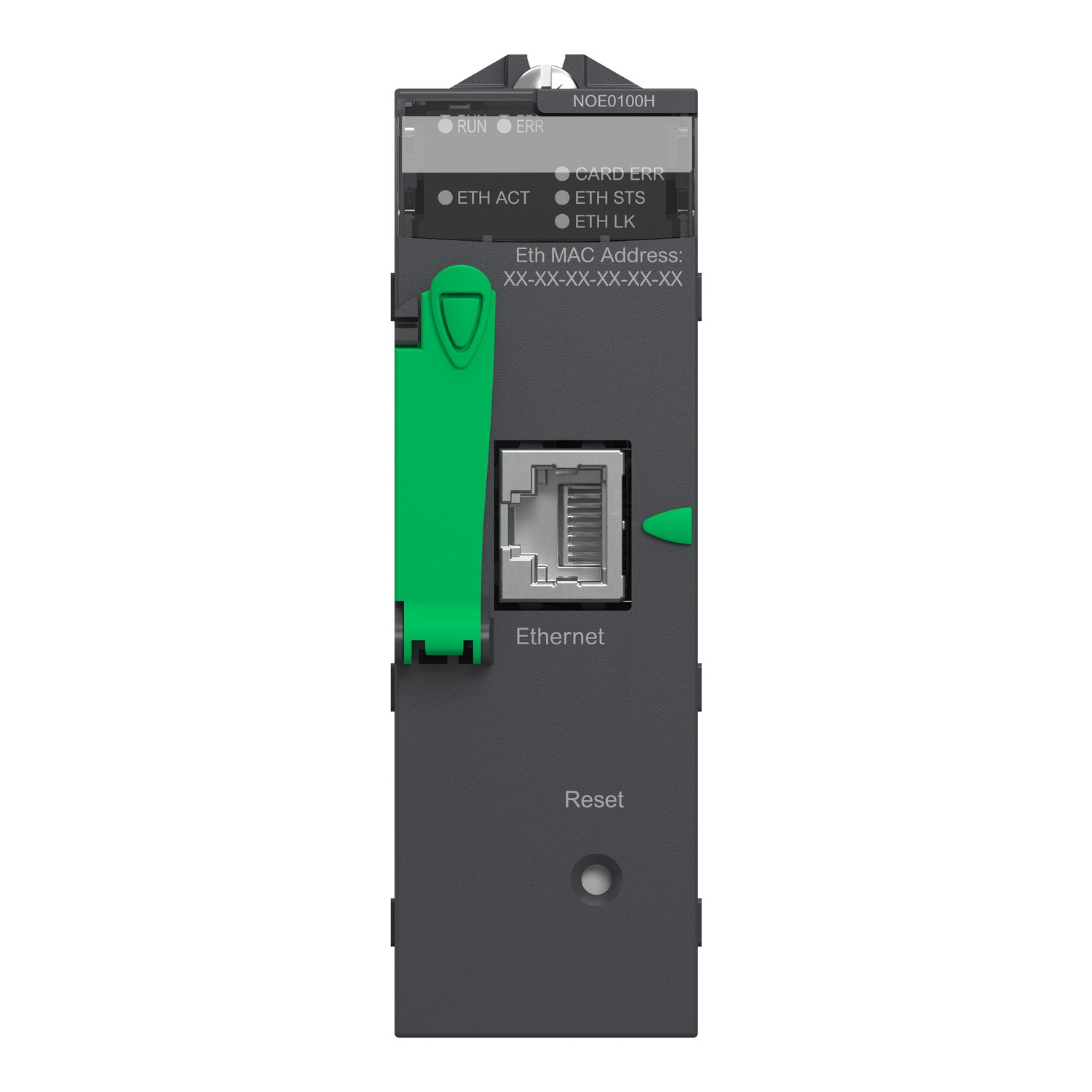

A modul 10BASE-T/100BASE-TX Ethernet porttal rendelkezik, és a mellékelt BMXRWSC016M Flash memóriakártyát használja alkalmazások mentésére és a standard webszerver aktiválására. Tápellátását belülről kapja a rack-en keresztül, így nincs szükség külső tápegységre. A CE jelöléssel ellátott modul több LED-del rendelkezik a különböző funkciók állapotának jelzésére, beleértve az Ethernet hálózati aktivitást (ETH ACT), a processzor működését (RUN), az Ethernet hálózat állapotát (ETH STS), az adatsebességet (ETH 100), a memóriakártya hibát (CARD ERR) és a processzor vagy rendszerhibát (ERR). A modulon található RESET nyomógomb hidegindítást tesz lehetővé. Az áramfogyasztás 90 mA 24 V DC feszültségen, és a modul standard formátumú.
A BMXNOE0100H kiemelkedő tulajdonsága a széles üzemi hőmérséklet-tartomány (-25°C és 70°C között), amely lehetővé teszi a használatát szélsőséges környezeti feltételek között is. A relatív páratartalom tartománya 10-95% kondenzáció nélkül, és a modul IP20-as védelmi fokozattal rendelkezik. A termék számos tanúsítvánnyal rendelkezik, beleértve a CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zóna 2/22 és IECEx zóna 2/22 minősítéseket. A modul megfelel különböző szabványoknak, mint az IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, IEC 61000-6-5 (1-es és 2-es típusú interfész), IEC 61850-3 (G helyszín), valamint IEC 60079-0. A környezeti jellemzők között szerepel a gáz-, por-, homok-, só-, penész- és gombaállóság, valamint a veszélyes helyszínek I. osztály, 2. divízió besorolása.
Schneider Electric Modicon M340 - BMXNOE0100H -kommunikációs modul, M340, Ethernet IP / Modbus TCP/IP, megerősített műszaki adatok
Fő tulajdonságok
Termékcsalád: Modicon M340 automatizálási platform
Termék típusa: Ethernet TCP/IP hálózati modul
Speciális alkalmazás: Zord környezetekhez
Koncepció: Transparent Ready
Integrált csatlakozási típus: Ethernet TCP/IP RJ45 10/100 Mbit/s 1 csavart érpár transparent ready B30 osztály
Védőkezelés: Konformal bevonat
Kommunikációs szolgáltatások
Sávszélesség-kezelés
Adatszerkesztő (PC terminálon keresztül)
FDR szerver
Rack Viewer
SNMP hálózati adminisztrátor
Global Data
I/O szkennelés
Modbus TCP üzenetküldés
Konfigurálható webszerver
Műszaki adatok
Port: Ethernet 10BASE-T/100BASE-TX
Memória leírása: Mellékelt Flash memóriakártya (BMXRWSC016M)
Memória használata: Alkalmazás mentés, Standard webszerver aktiválása
Tápellátás: Belső tápellátás rack-en keresztül
Jelölés: CE
LED-ek és vezérlés
1 LED (zöld) az Ethernet hálózati aktivitáshoz (ETH ACT)
1 LED (zöld) a processzor működéséhez (RUN)
1 LED (zöld) az Ethernet hálózat állapotához (ETH STS)
1 LED (piros) az adatsebességhez (ETH 100)
1 LED (piros) a memóriakártya hibához (CARD ERR)
1 LED (piros) a processzor vagy rendszerhibához (ERR)
Vezérlés típusa: RESET nyomógomb hidegindításhoz
Elektromos jellemzők
Áramfelvétel: 90 mA 24 V DC feszültségen
Fizikai tulajdonságok
Modul formátuma: Standard
Környezeti feltételek
Környezeti levegő hőmérséklete működés közben: -25...70 °C
Relatív páratartalom: 10...95% kondenzáció nélkül
IP védelmi fokozat: IP20
Tanúsítványok és megfelelőség
CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zóna 2/22, IECEx zóna 2/22
Szabványok: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, IEC 61000-6-5 (1-es és 2-es típusú interfész), IEC 61850-3 (G helyszín), IEC 60079-0
Környezeti jellemzők
Gázálló Gx osztály ISA S71.04 szerint
Gázálló 3C4 osztály IEC 60721-3-3 szerint
Porálló 3S4 osztály IEC 60721-3-3 szerint
Homokálló 3S4 osztály IEC 60721-3-3 szerint
Sóálló 2. szint IEC 68252 szerint
Penészgombálló 3B2 osztály IEC 60721-3-3 szerint
Gombaspórálló 3B2 osztály IEC 60721-3-3 szerint
Veszélyes helyszínek I. osztály, 2. divízió
