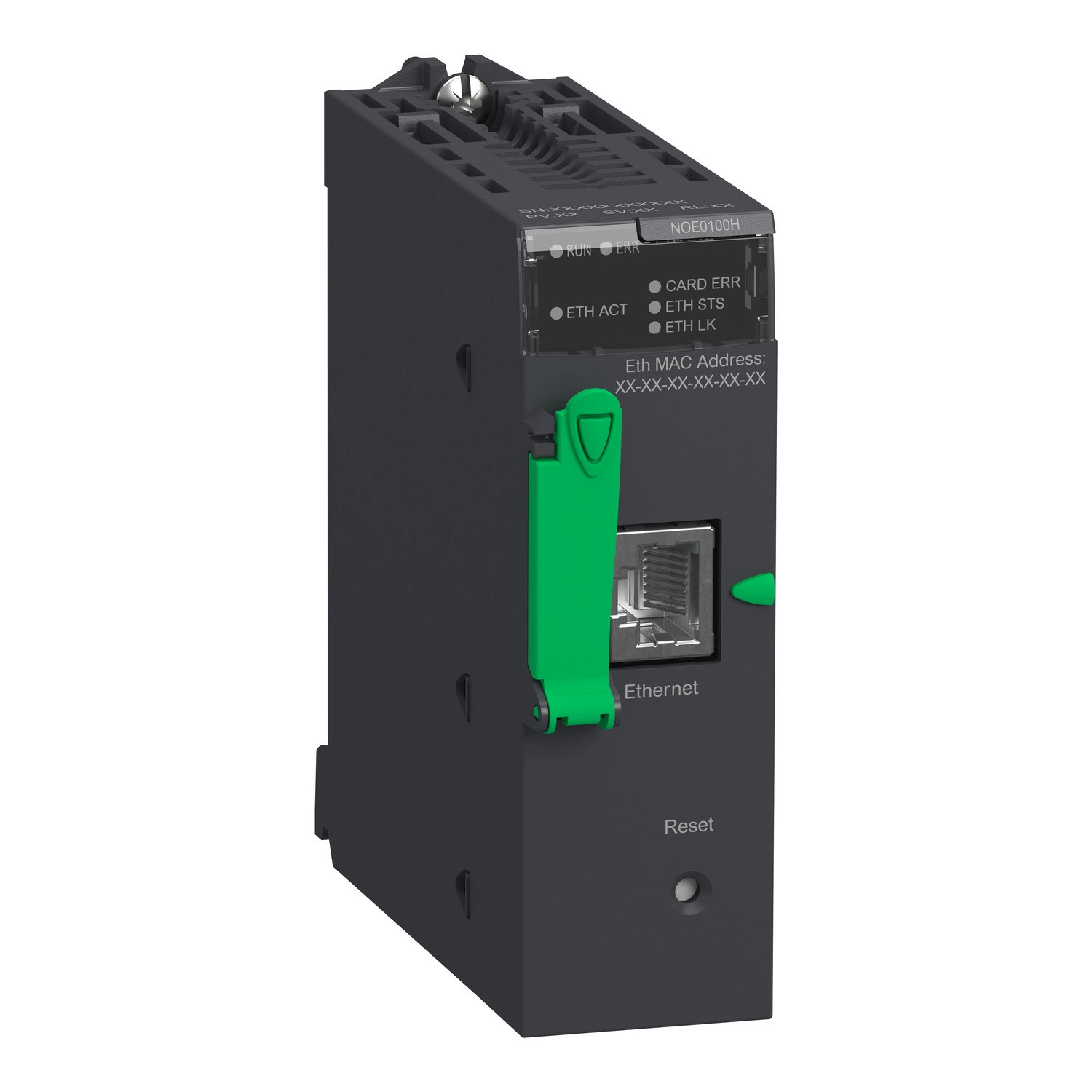

A Schneider Electric Modicon M340 BMXNOE0100 Ethernet kommunikációs modul kiváló megoldást nyújt ipari automatizálási rendszerek hálózati csatlakoztatásához. Ez a modul a Modicon M340 automatizálási platform szerves részét képezi, amely rendkívül rugalmas és hatékony irányítást biztosít a modern ipari környezetben. A BMXNOE0100 típusszámú eszköz Modbus/TCP protokollal és egy RJ45 csatlakozóval rendelkezik, amely lehetővé teszi a gyors és megbízható adatcserét a vezérlőrendszer és egyéb hálózati eszközök között.
A modul Transparent Ready koncepcióval készült, amely a Schneider Electric által kifejlesztett technológia az ipari Ethernet hálózatok egyszerű kialakítására és kezelésére. A BMXNOE0100 integrált Ethernet TCP/IP RJ45 10/100 Mbit/s sebességű kapcsolatot biztosít egy csavart érpár segítségével, és a Transparent Ready B30 osztályba tartozik. A TC védőkezeléssel ellátott modul kivételes ellenállóképességet mutat az ipari környezetben jelentkező káros hatásokkal szemben.
A BMXNOE0100 számos fejlett kommunikációs szolgáltatást támogat, amelyek jelentősen növelik a rendszer teljesítményét és funkcionalitását. Ezek közé tartozik a sávszélesség-kezelés, az adatszerkesztés (PC terminálon keresztül), FDR szerver funkció, rack megjelenítő, SNMP hálózati adminisztrátor, Global Data, I/O szkennelés, Modbus TCP üzenetküldés, valamint a konfigurálható webszerver. Az Ethernet port 10BASE-T/100BASE-TX szabványokat támogatja, így rugalmasan illeszthető különböző hálózati infrastruktúrákhoz. A modullal együtt szállított BMXRWSC016M flash memóriakártya alkalmazásmentésre és a standard webszerver aktiválására használható, ami tovább bővíti a felhasználási lehetőségeket.

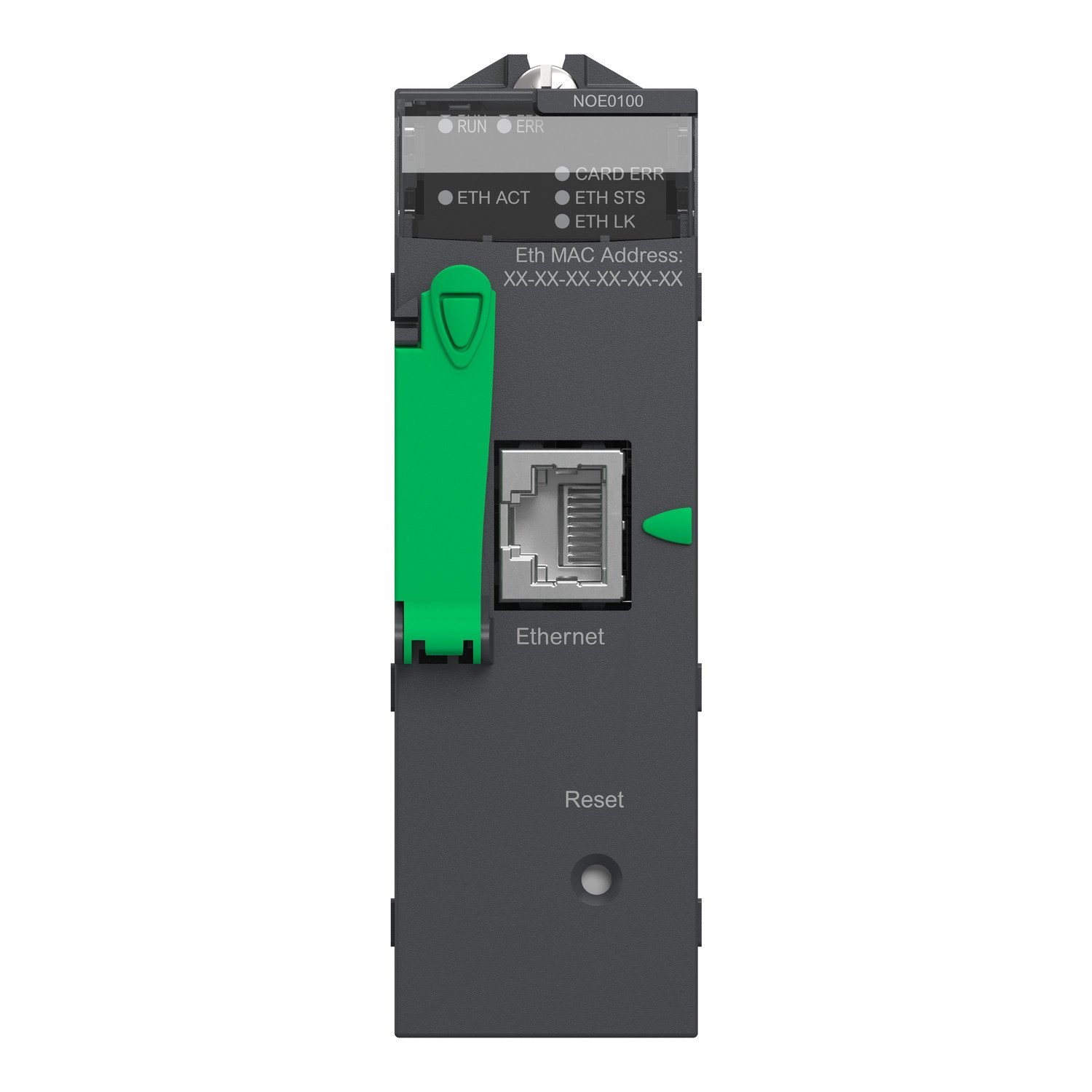

A BMXNOE0100 modul különösen felhasználóbarát kialakítással rendelkezik, amit a jól látható jelzőfények is bizonyítanak. A modul előlapján 6 LED található: zöld LED az Ethernet hálózati aktivitás jelzésére (ETH ACT), zöld LED a processzor működésének jelzésére (RUN), zöld LED az Ethernet hálózat állapotának jelzésére (ETH STS), piros LED az adatsebességhez (ETH 100), piros LED a memóriakártya hibáinak jelzésére (CARD ERR), valamint piros LED a processzor vagy rendszerhiba jelzésére (ERR). A modul vezérléséhez egy RESET nyomógomb is rendelkezésre áll, amely hideg újraindítást tesz lehetővé. A modul áramfelvétele mindössze 90 mA 24 V DC tápfeszültség mellett, ami energiahatékony működést biztosít. Standard kivitelének és kompakt méretének köszönhetően könnyedén illeszthető különböző rack-ekbe, így BMXXBP0400, BMXXBP0600, BMXXBP0800 és BMXXBP1200 típusokba is, amelyek különböző méretben állnak rendelkezésre az alkalmazás igényeinek megfelelően. A modul IP20 védettségi fokozattal rendelkezik, és 0-60 °C közötti környezeti hőmérsékleten működtethető, 10-95% relatív páratartalom mellett (kondenzáció nélkül). Megfelel a 2014/35/EU kisfeszültségű és a 2014/30/EU elektromágneses összeférhetőségre vonatkozó irányelveknek is, ami garantálja a biztonságos és megbízható működést az ipari környezetben.
Schneider Electric Modicon M340 - BMXNOE0100 -kommunikációs modul, M340, Ethernet IP / Modbus TCP/IP műszaki adatok
Termék tulajdonságok
Termékcsalád: Modicon M340 automatizálási platform
Terméktípus: Ethernet TCP/IP hálózati modul
Koncepció: Transparent Ready
Integrált csatlakozástípus: Ethernet TCP/IP RJ45 10/100 Mbit/s 1 csavart érpár transparent ready B30 osztály
Védőkezelés: TC
Kommunikációs szolgáltatások
Sávszélesség-kezelés
Adatszerkesztő (PC terminálon keresztül)
FDR szerver
Rack megjelenítő
SNMP hálózati adminisztrátor
Global Data
I/O szkennelés
Modbus TCP üzenetküldés
Konfigurálható webszerver
Műszaki paraméterek
Ethernet port: 10BASE-T/100BASE-TX
Memória leírása: Mellékelt Flash memóriakártya (BMXRWSC016M)
Memória használat: Alkalmazásmentés, Standard webszerver aktiválás
Tápellátás: Belső tápellátás a racken keresztül
Jelölés: CE
Helyi jelzések
1 LED (zöld) az Ethernet hálózati aktivitáshoz (ETH ACT)
1 LED (zöld) a processzor működéséhez (RUN)
1 LED (zöld) az Ethernet hálózat állapotához (ETH STS)
1 LED (piros) az adatsebességhez (ETH 100)
1 LED (piros) a memóriakártya hibához (CARD ERR)
1 LED (piros) a processzor vagy rendszerhibához (ERR)
Vezérlés
Vezérléstípus: RESET nyomógomb hideg újraindítás
Áramfelvétel: 90 mA 24 V DC mellett
Modul formátum: Standard
Környezeti feltételek
Környezeti üzemi hőmérséklet: 0…60 °C
Relatív páratartalom: 10…95 % kondenzáció nélkül
IP védettségi fokozat: IP20
Irányelvek
2014/35/EU - kisfeszültségű irányelv
2014/30/EU - elektromágneses összeférhetőség
Méretek
Az AM1 ED sínen szerelhető: 35 mm széles, 15 mm mély. Csak BMXXBP0400/0400H/0600/0600H/0800/0800H rack-kel lehetséges.
