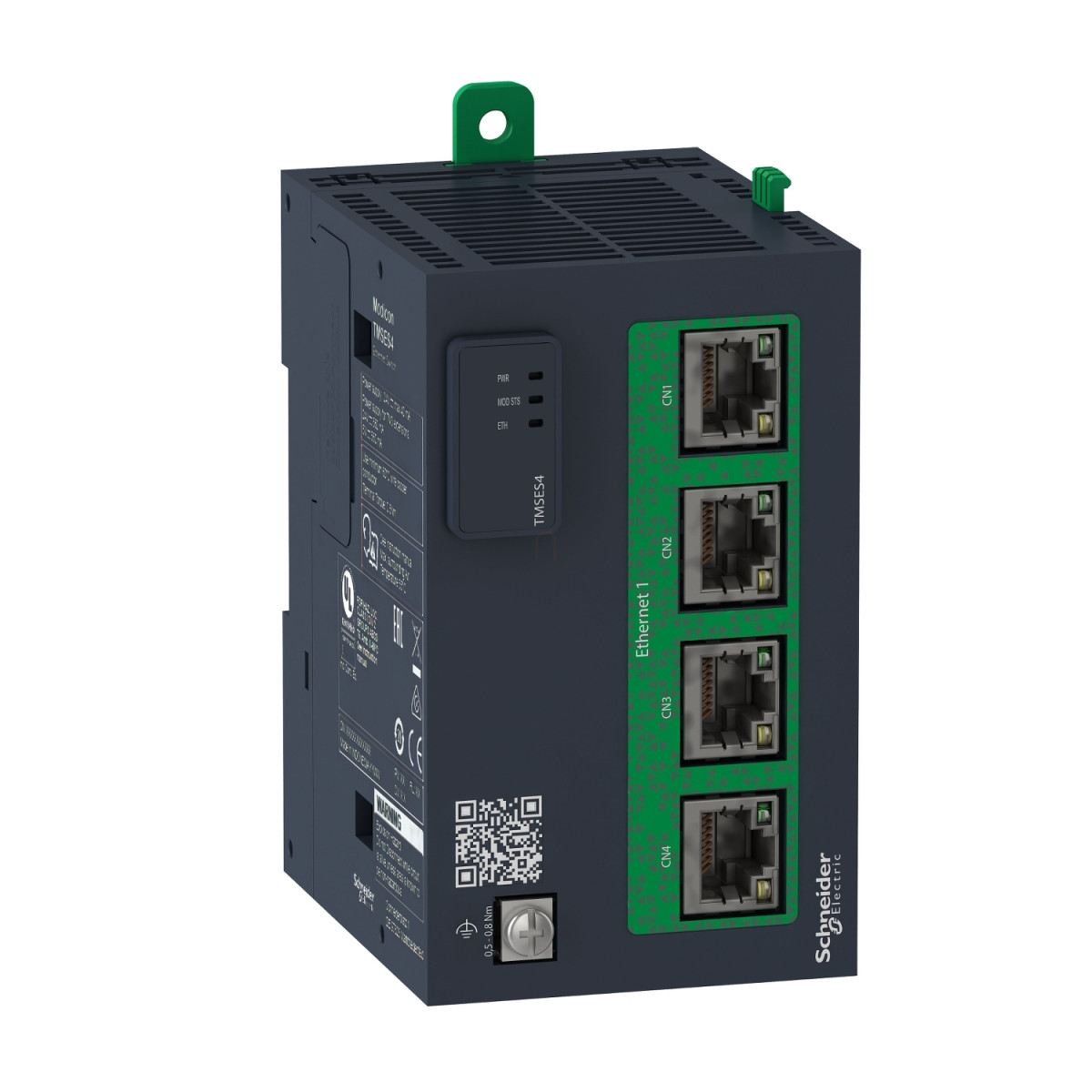

A Schneider Electric Modicon M262 TMSES4 egy professzionális smart kommunikációs modul, amely kifejezetten a modern ipari automatizálási rendszerek hálózati igényeinek kielégítésére lett tervezve. Ez az eszköz 4 db RJ45 porttal rendelkezik, amelyek 10/100/1000 Mbps sebességű Ethernet kapcsolatot biztosítanak, így ideális megoldást nyújt a nagy adatforgalmú ipari környezetben.
A TMSES4 kommunikációs modul számos fejlett hálózati szolgáltatást támogat, köztük a self speed adaptation funkciót (10-100-1000 Mbits), a fél vagy teljes duplex üzemmódot, valamint az autocrossing (MDIO) technológiát. Az eszköz rendkívül sokoldalú kommunikációs szolgáltatásokat kínál: Ethernet/IP adapter, DHCP kliens, IEC VAR ACCESS, Modbus TCP szerver, SNMP kliens/szerver, FTP kliens/szerver, SQL kliens, e-mail küldés és fogadás a vezérlőből TCP/UDP könyvtár alapján, webszerver, OPC UA szerver, DNS kliens, MQTT, SNTP és TLS. Ezek a protokollok lehetővé teszik a különböző ipari rendszerek zökkenőmentes integrációját és hatékony kommunikációját.
A modul kompatibilis a Modicon M262 termékkörrel, és maximálisan 1 darab használható PLC-nként vagy motion controllerenként. Az eszköz telepítése rendkívül rugalmas: felszerelhető IEC 60715 szabványnak megfelelő TH35-15 vagy TH35-7.5 típusú kalapsínre, illetve fix panelre vagy lemezre a mellékelt rögzítőkészlettel. A kompakt kialakítás (60 mm széles, 100 mm magas és 88.3 mm mély) lehetővé teszi a helytakarékos beépítést a vezérlőszekrénybe.
A TMSES4 modul kiváló EMC védelemmel rendelkezik, amely megfelel a szigorú ipari szabványoknak. Az eszköz ellenáll az elektrosztatikus kisüléseknek (4 kV érintkezéskor és 8 kV levegőben az IEC 61000-4-2 szerint), elektromágneses mezőknek (10 V/m 80 MHz...1 GHz, 3 V/m 1.4 GHz...2 GHz, 1 V/m 2 GHz...3 GHz az IEC 61000-4-3 szerint), valamint a gyors tranzienseknek (2 kV a tápvonalakon, 1 kV az Ethernet, soros, bemenet és tranzisztor kimeneti vonalakon az IEC 61000-4-4 szerint). Az eszköz széleskörű üzemi hőmérséklettartománnyal rendelkezik: vízszintes telepítés esetén -20...60 °C, függőleges telepítés esetén -20...50 °C között üzemeltethető. Az IP20 védettségi fokozat biztosítja a megfelelő védelmet ipari környezetben, 2-es szennyezettségi fokozat mellett. A rezgésállóság (3.5 mm 2...8.4 Hz-en és 1 gn 8.4...200 Hz-en mind szimmetrikus sínen, mind panelen történő rögzítés esetén) és ütésállóság (15 gn 11 ms-ig) tovább növeli a modul megbízhatóságát zord körülmények között is.
Schneider Electric Modicon M262 - TMSES4 -TMS kommunikációs modul, Ethernet switch, 4xRJ45 leválasztott hálózat, Achilles L1 cyber secure, PLC-hez műszaki adatok
Általános adatok
Termékcsalád: Modicon M262
Termék típus: Smart kommunikációs modul
Kompatibilitás: Modicon M262
Áramfelvétel: 200 mA 24 V-nál
Modul/PLC arány: maximum 1 logikai vezérlőnként, maximum 1 mozgásvezérlőnként
Csatlakozás és kommunikáció
Ethernet port: 10/100/1000 BASE-TX - 4 RJ45 port
Szolgáltatások: Self speed adaptation (10-100-1000 Mbits), Half vagy full duplex, Autocrossing (MDIO)
Web szolgáltatások: Web szerver
Kommunikációs szolgáltatások: Ethernet/IP adapter, DHCP kliens, IEC VAR ACCESS, Modbus TCP szerver, SNMP kliens/szerver, FTP kliens/szerver, SQL kliens, Email küldés és fogadás a vezérlőből TCP/UDP könyvtár alapján, Web szerver, OPC UA szerver, DNS kliens, MQTT, SNTP, TLS
Kommunikációs port protokoll: Ethernet
Jelzések és szerelés
Állapotjelzés: 1 LED (zöld) a PWR jelzésére, 1 LED a MOD STS jelzésére, 1 LED az ETH jelzésére
Szerelési opciók: TH35-15 típusú kalapsínre az IEC 60715 szerint, TH35-7.5 típusú kalapsínre az IEC 60715 szerint, lemezre vagy panelre rögzítőkészlettel
Fizikai jellemzők
Szélesség: 60 mm
Magasság: 100 mm
Mélység: 88.3 mm
Környezeti feltételek
Szabványok: UL 61010-1, UL 61010-2-201, CSA C22.2 No 61010-1, CSA C22.2 No 61010-2-201, CSA C22.2 No 213, ANSI/ISA 12-12-01, IEC 61131-2
Tanúsítványok: CE, cULus, RCM, EAC (pending), Achilles
Üzemi hőmérséklet: -20...60 °C vízszintes telepítésnél, -20...50 °C függőleges telepítésnél
Tárolási hőmérséklet: -40...85 °C
Relatív páratartalom: 10...95%, kondenzáció nélkül (üzem közben és tároláskor)
IP védettség: IP20
Szennyezettségi fok: 2
Üzemi magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Rezgésállóság: 3.5 mm 2...8.4 Hz-en szimmetrikus sínen, 1 gn 8.4...200 Hz-en szimmetrikus sínen, 3.5 mm 2...8.4 Hz-en panelre szerelve, 1 gn 8.4...200 Hz-en panelre szerelve
Ütésállóság: 15 gn 11 ms-ig
