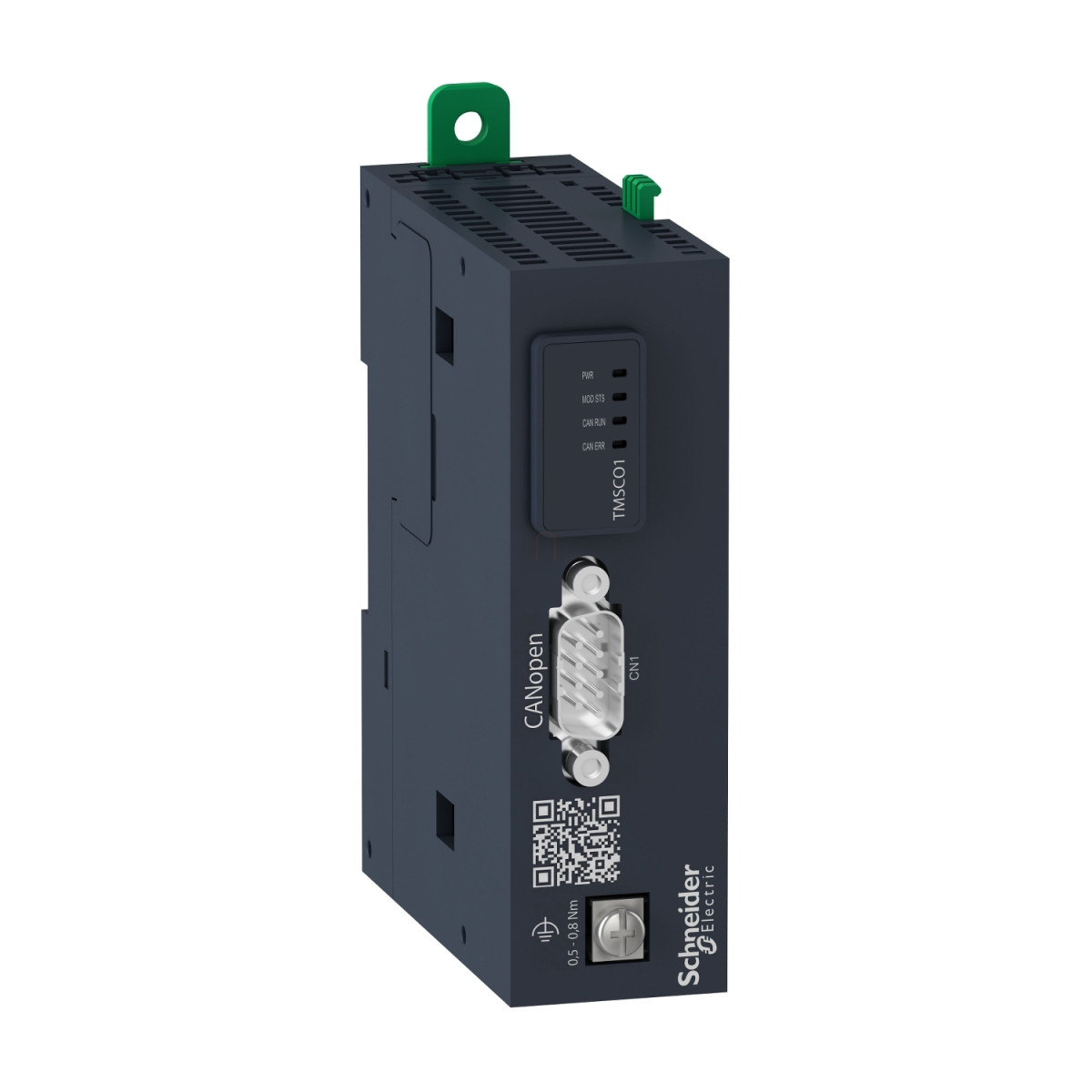

A Schneider Electric Modicon M262 TMSCO1 kommunikációs modul egy kiváló minőségű, CANopen protokollt támogató bővítő egység, amely tökéletesen illeszkedik a Modicon M262 sorozatú PLC rendszerekhez. Ez a kompakt kialakítású smart kommunikációs modul 1 db SubD9 csatlakozóval rendelkezik, amely megkönnyíti a CANopen hálózatba való integrációt.
A TMSCO1 modul kivételes teljesítményt nyújt ipari automatizálási rendszerekben, mivel képes akár 63 slave csomópontot kezelni, így rendkívül rugalmas és skálázható megoldást kínál különböző méretű projektekhez. A modul működési állapotát négy jól látható LED jelzi: egy zöld LED a tápellátás (PWR) visszajelzéséhez, egy zöld/piros LED a modul állapotához (MOD STS), egy zöld LED a CAN működési állapotának (CAN RUN) jelzéséhez, valamint egy piros LED a CAN hibák (CAN ERR) jelzésére. Ez a visszajelző rendszer segíti a gyors hibaelhárítást és a rendszer állapotának folyamatos monitorozását.
A TMSCO1 kommunikációs modul rendkívül kompakt méretekkel büszkélkedhet: mindössze 30 mm szélességű, 100 mm magasságú és 88,3 mm mélységű. Ez a kis méret különösen előnyös, ha korlátozott a rendelkezésre álló hely a vezérlőszekrényben. A modult többféleképpen is felszerelheted: TH35-15 vagy TH35-7.5 típusú, IEC 60715 szabványnak megfelelő kalapsínre, vagy közvetlenül panelre, rögzítőkészlet segítségével. A rugalmas szerelési lehetőségek megkönnyítik a modul integrálását különböző ipari környezetekbe.
A Schneider Electric Modicon M262 TMSCO1 modul kiemelkedő ellenállóképességgel rendelkezik a különböző elektromágneses zavarokkal szemben. Ellenáll az elektrosztatikus kisüléseknek (4 kV érintkezésen és 8 kV levegőben az IEC 61000-4-2 szerint), valamint az elektromágneses mezőknek (10 V/m 80 MHz...1 GHz, 3 V/m 1,4 GHz...2 GHz és 1 V/m 2 GHz...3 GHz frekvenciatartományban az IEC 61000-4-3 szabvány szerint). Emellett védelmet nyújt a gyors tranziensekkel szemben is (2 kV a tápvonalakon, 1 kV az Ethernet, soros, bemenet és tranzisztor kimenet vonalakon az IEC 61000-4-4 szerint). Ez a magas szintű zavartűrés biztosítja a megbízható működést még zavaros ipari környezetben is.
A Schneider Electric Modicon M262 TMSCO1 modul széles hőmérsékleti tartományban működőképes: horizontális telepítés esetén -20...60 °C, vertikális telepítés esetén pedig -20...50 °C között. A tárolási hőmérséklet-tartomány -40...85 °C. A relatív páratartalom tekintetében is rugalmas, 10...95% között működőképes, kondenzáció nélkül. IP20-as védelmi fokozatának köszönhetően megfelelő védelmet élvez a por és egyéb szennyeződések ellen, miközben a 2-es szennyezettségi fokozat szerint van kategorizálva. A modul 0...2000 m tengerszint feletti magasságig működőképes, tárolható pedig 0...3000 m magasságig.
Schneider Electric Modicon M262 TMSCO1 műszaki adatok
Fő jellemzők
Termékcsalád: Modicon M262
Terméktípus: Smart kommunikációs modul
Kiegészítő információk
Kompatibilitás: Modicon M262
Áramfelvétel: 50 mA 24 V-nál
Modulok száma PLC-nként: maximum 1 logikai vezérlőnként, maximum 1 mozgásvezérlőnként
Szolgáltatások: Maximum 63 slave csomópont
Kommunikációs port protokoll: CANopen
Helyi visszajelzés: 1 LED (zöld) a PWR-hez, 1 LED (zöld/piros) a MOD STS-hez, 1 LED (zöld) a CAN RUN-hoz, 1 LED (piros) a CAN ERR-hez
Rögzítési mód: TH35-15 típusú kalapsínre az IEC 60715 szerint, TH35-7.5 típusú kalapsínre az IEC 60715 szerint, lemezre vagy panelre rögzítőkészlettel
Szélesség: 30 mm
Magasság: 100 mm
Mélység: 88,3 mm
Környezet
Szabványok: UL 61010-1, UL 61010-2-201, CSA C22.2 No 61010-1, CSA C22.2 No 61010-2-201, CSA C22.2 No 213, ANSI/ISA 12-12-01, IEC 61131-2
Termék tanúsítványok: CE, cULus, RCM, EAC (függőben), Achilles
Elektrosztatikus kisülésekkel szembeni ellenállás: 4 kV érintkezésre az IEC 61000-4-2 szerint, 8 kV levegőben az IEC 61000-4-2 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m 80 MHz...1 GHz az IEC 61000-4-3 szerint, 3 V/m 1,4 GHz...2 GHz az IEC 61000-4-3 szerint, 1 V/m 2 GHz...3 GHz az IEC 61000-4-3 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV (tápvonalak) az IEC 61000-4-4 szerint, 1 kV (Ethernet vonal) az IEC 61000-4-4 szerint, 1 kV (soros kapcsolat) az IEC 61000-4-4 szerint, 1 kV (bemenet) az IEC 61000-4-4 szerint, 1 kV (tranzisztor kimenet) az IEC 61000-4-4 szerint
Üzemi környezeti hőmérséklet: -20...60 °C vízszintes telepítés esetén, -20...50 °C függőleges telepítés esetén
Tárolási környezeti hőmérséklet: -40...85 °C
Relatív páratartalom: 10...95 %, kondenzáció nélkül (működés közben), 10...95 %, kondenzáció nélkül (tárolás során)
IP védettségi fokozat: IP20
Szennyezettségi fok: 2
Üzemeltetési magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Rezgésállóság: 3,5 mm 2...8,4 Hz-en szimmetrikus sínen, 1 gn 8,4...200 Hz-en szimmetrikus sínen, 3,5 mm 2...8,4 Hz-en panelre szerelve, 1 gn 8,4...200 Hz-en panelre szerelve
Ütésállóság: 15 gn 11 ms-ig
