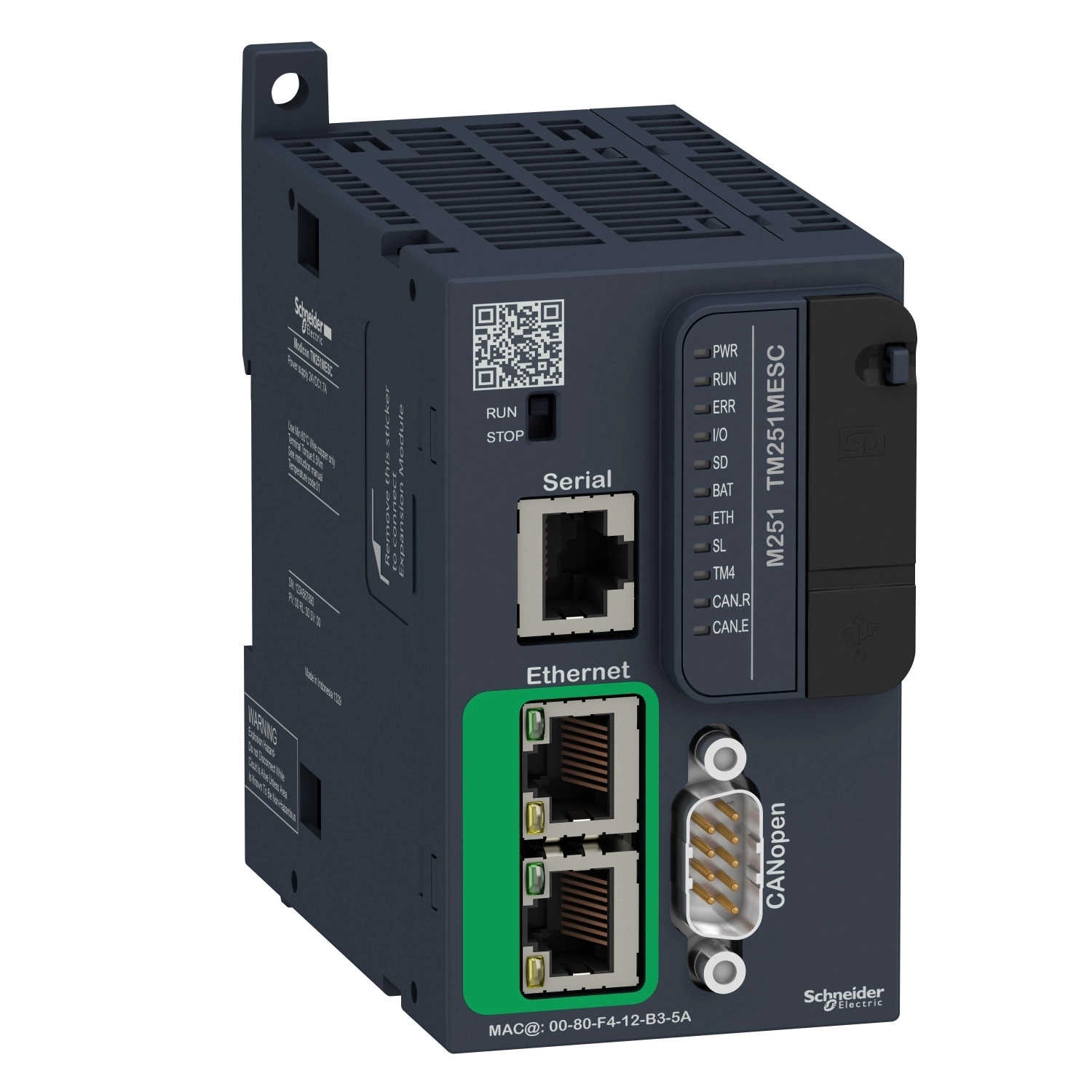

A Schneider Electric Modicon M251 TM251MESC egy kimagasló teljesítményű logikai vezérlő (PLC), amely a legmodernebb ipari automatizálási megoldást kínálja elosztott I/O architektúrákhoz. A 24 V DC tápfeszültséggel üzemelő eszköz tökéletes választás komplex vezérlési feladatokhoz, amelyeknél kulcsfontosságú a megbízhatóság és a sokoldalú kommunikációs képesség.
A Modicon M251 TM251MESC vezérlő számos fejlett kommunikációs interfészt kínál. Rendelkezik beépített dual-port Ethernet csatlakozással RJ45 aljzatokkal, nem izolált soros kapcsolattal (szintén RJ45 csatlakozóval) RS232/RS485 interfésszel, CANopen és J1939 protokollal SUB-D 9 csatlakozón keresztül, valamint USB porttal mini B USB 2.0 csatlakozóval. Ez a sokoldalú kapcsolati készlet biztosítja, hogy a vezérlő zökkenőmentesen integrálható legyen bármilyen gyártósorodba vagy automatizálási rendszeredbe. A kommunikációs portok különféle protokollokat támogatnak, beleértve a Modbus TCP szervert/klienst, Ethernet/IP slave eszközt, FTP kliens/szervert, web szervert, SNMP kliens/szervert, SQL klienst, valamint e-mail küldési és fogadási képességet, hogy csak néhányat említsünk a kiterjedt szolgáltatások közül.
A TM251MESC memória kapacitása kimagasló: 64 MB RAM a rendszer memóriához, valamint 128 MB beépített flash memória a felhasználói programok biztonsági mentéséhez. Opcionálisan akár 16 GB SD kártyával is bővíthető az adattárolási kapacitás. A BR2032 típusú lítium elem 4 éves élettartamot biztosít, és 2 éves biztonsági mentési időt garantál 25 °C-on. A vezérlő végrehajtási ideje rendkívül gyors: 0,3 ms 1 KInstruction esetén esemény és periodikus feladatoknál, illetve 0,7 ms egyéb utasításoknál. Az alkalmazási struktúra rugalmasan konfigurálható különböző feladattípusokkal, beleértve a ciklikus master feladatokat, eseményvezérelt feladatokat és külső esemény feladatokat.
A Modicon M251 TM251MESC fizikai kialakítása kompakt és jól átgondolt. Méretei: 90 mm magasság, 95 mm mélység és 54 mm szélesség, a nettó súlya pedig mindössze 0,22 kg. A vezérlő felszerelhető TH35-15 vagy TH35-7.5 típusú kalapsínre, vagy közvetlenül panelre, rögzítőkészlettel. Az üzemi hőmérsékleti tartománya -10...35 °C függőleges telepítésnél, és -10...55 °C vízszintes telepítésnél. Az IP20 védettségi fokozat biztosítja a megbízható működést ipari környezetben is. A készülék ellenáll a vibrációnak és a rázkódásnak: 3,5 mm 5...8,4 Hz-nél és 3 gn 8,4...150 Hz-nél, valamint 15 gn 11 ms-os ütésnek. A magas szintű elektromágneses kompatibilitási (EMC) védelem megfelel a szigorú ipari szabványoknak, beleértve az elektrosztatikus kisülésekkel, elektromágneses mezőkkel és gyors tranziensekkel szembeni ellenállást.
Modicon M251 TM251MESC műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon M251
Termék vagy komponens típus: Logikai vezérlő
Névleges tápfeszültség: 24 V DC
Kiegészítő jellemzők
Maximum I/O bővítő modul szám: 7 (helyi I/O-architektúra), 14 (távoli I/O-architektúra)
Tápfeszültség határértékek: 20,4...28,8 V
Bekapcsolási áram: 50 A
Teljesítményfelvétel: 32,6...40,4 W (maximális számú I/O bővítőmodul esetén)
Memória kapacitás: 64 MB rendszermemória RAM
Adatok biztonsági mentése: 128 MB beépített flash memória felhasználói programok mentéséhez
Adattárolás: <= 16 GB SD kártya (opcionális)
Elem típus: BR2032 lítium, nem újratölthető, elem élettartam: 4 év
Biztonsági mentés ideje: 2 év 25 °C-on
Végrehajtási idő 1 KInstrukció esetén: 0,3 ms esemény és periodikus feladatoknál, 0,7 ms egyéb utasításoknál
Alkalmazási struktúra: 3 ciklikus master feladat + 1 szabadfutású feladat, 8 esemény feladat, 4 ciklikus master feladat, 8 külső esemény feladat
Valós idejű óra: Van
Óra drift: <= 60 s/hónap 25 °C-on
Kommunikációs jellemzők
Integrált csatlakozás típusa: USB port mini B USB 2.0 csatlakozóval, Nem izolált soros link RJ45 csatlakozóval és RS232/RS485 interfésszel, Dual-port Ethernet RJ45 csatlakozóval, CANopen J1939 SUB-D 9 csatlakozóval
Tápellátás (soros): soros link tápellátás: 5 V, <200 mA
Átviteli sebesség: 1,2...115,2 kbit/s (115,2 kbit/s alapértelmezés szerint) 15 m busz hossz esetén RS485-nél, 1,2...115,2 kbit/s (115,2 kbit/s alapértelmezés szerint) 3 m busz hossz esetén RS232-nél, 480 Mbit/s 3 m busz hossz esetén USB-nél
Kommunikációs port protokoll: USB port: USB - SoMachine-Network, Nem izolált soros link: Modbus master/slave - RTU/ASCII vagy SoMachine-Network
Port Ethernet: Ethernet jelölés 10BASE-T/100BASE-TX - 2 réz kábel
Web szolgáltatások: Web szerver
Fizikai jellemzők
Magasság: 90 mm
Mélység: 95 mm
Szélesség: 54 mm
Nettó súly: 0,22 kg
Környezeti feltételek
Szabványok: ANSI/ISA 12-12-01, CSA C22.2 No 142, CSA C22.2 No 213, IEC 61131-2:2007, Tengeri specifikáció (LR, ABS, DNV, GL), UL 508
Terméktanúsítványok: cULus, CE, UKCA, DNV-GL, ABS, LR
Elektrosztatikus kisüléssel szembeni ellenállás: 8 kV levegőben az IEC 61000-4-2 szerint, 4 kV érintkezéskor az IEC 61000-4-2 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m 80 MHz...1 GHz az IEC 61000-4-3 szerint, 3 V/m 1,4 GHz...2 GHz az IEC 61000-4-3 szerint, 1 V/m 2 GHz...3 GHz az IEC 61000-4-3 szerint
Üzemi levegőhőmérséklet: -10...35 °C (függőleges telepítés), -10...55 °C (vízszintes telepítés)
Tárolási levegőhőmérséklet: -25...70 °C
Relatív páratartalom: 10...95 %, kondenzáció nélkül (működés közben), 10...95 %, kondenzáció nélkül (tárolás során)
IP védettségi fokozat: IP20 védőburkolattal
Szennyezettségi fokozat: 2
Üzemi magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Vibrációállóság: 3,5 mm 5...8,4 Hz-nél szimmetrikus sínen, 3 gn 8,4...150 Hz-nél szimmetrikus sínen, 3,5 mm 5...8,4 Hz-nél panelre szerelve, 3 gn 8,4...150 Hz-nél panelre szerelve
Ütésállóság: 15 gn 11 ms-ig
