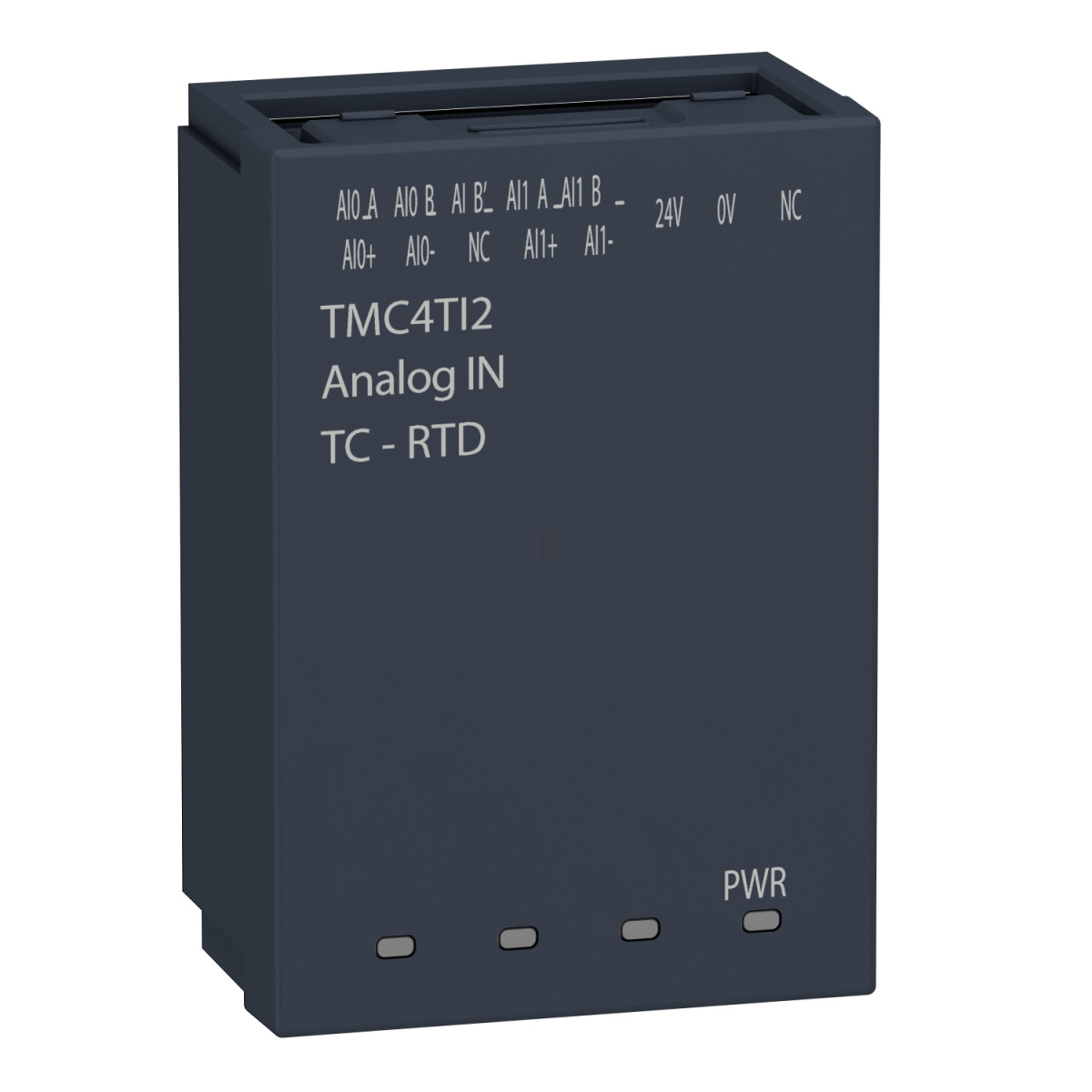

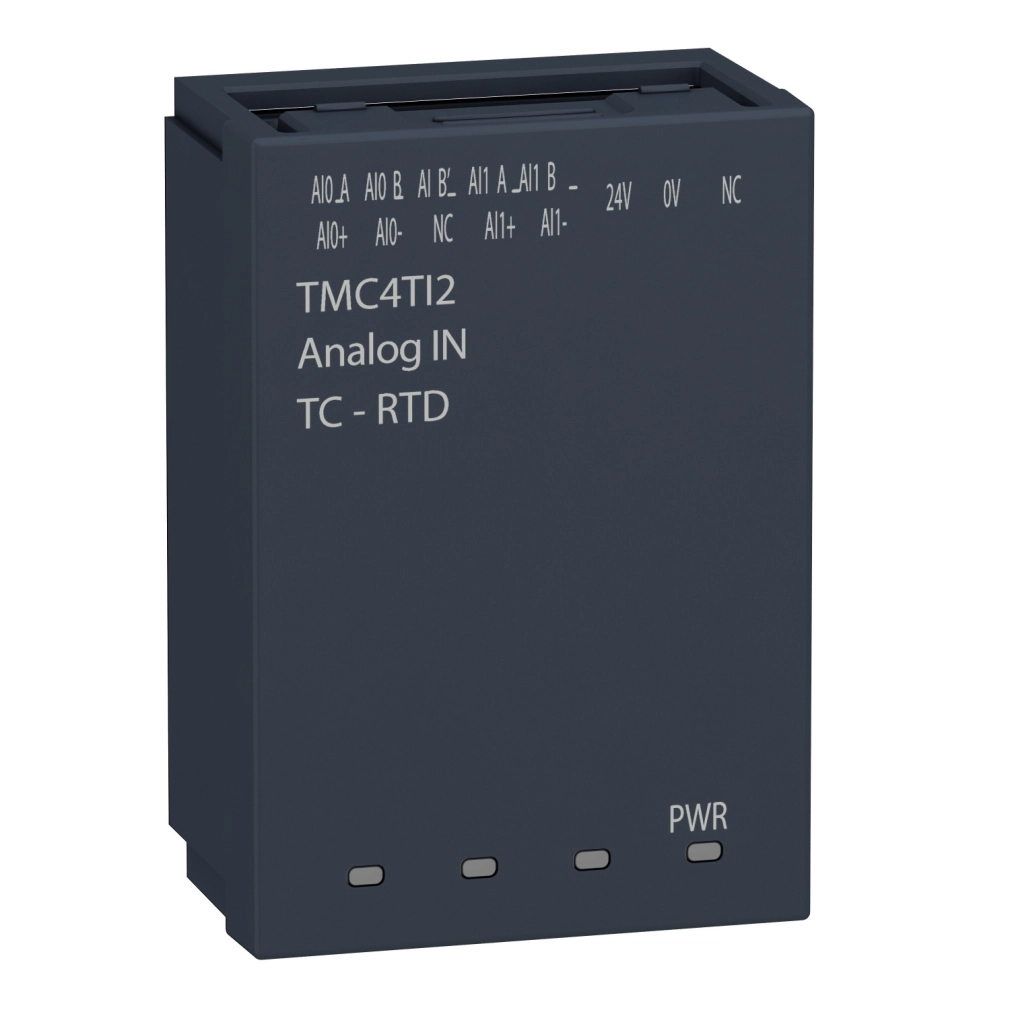

A Schneider Electric Modicon M241 - TMC4TI2 analóg bemeneti kártya egy rendkívül sokoldalú és precíz eszköz, amely kifejezetten a Modicon M241C PLC rendszerekhez lett tervezve. Ez a kompakt modul két hőmérséklet bemenettel rendelkezik, így ideális megoldást jelent hőmérséklet-monitorozási és szabályozási alkalmazásokhoz az ipari automatizálás területén.
A TMC4TI2 jelkártya kiemelkedő rugalmasságot biztosít a különböző hőmérsékletérzékelők kezelésében. Támogatja az összes elterjedt hőelem típust, beleértve a J-típusú (-200...1000 °C), K-típusú (-200...1300 °C), R-típusú (0...1760 °C), S-típusú (0...1760 °C), B-típusú (0...1820 °C), T-típusú (-200...400 °C), N-típusú (-200...1300 °C) és E-típusú (-200...800 °C) hőelemeket. Emellett kompatibilis a Pt 100 (-200...850 °C), Pt 1000 (-200...600 °C), valamint a Ni 100/Ni 1000 (-60...180 °C) típusú ellenálláshőmérőkkel is. Ez a széles kompatibilitási spektrum lehetővé teszi, hogy egyetlen TMC4TI2 modullal számos különböző alkalmazási környezetben mérhess hőmérsékletet a legnagyobb pontossággal.
A modul kiemelkedő műszaki paraméterekkel rendelkezik: a 14 bites felbontás és a 0,1 °C LSB érték rendkívül finom mérési pontosságot biztosít. Az abszolút pontossági hiba mindössze ±0,5% a teljes skálán (Pt és Ni hőmérsékletérzékelőknél 25 °C-on), míg hőelemeknél ez az érték még alacsonyabb, ±0,2% vagy akár ±0,1%. A 100 ms-os mintavételezési idővel a rendszer gyorsan képes reagálni a hőmérsékletváltozásokra, ami kritikus jelentőségű lehet sok ipari folyamatnál. Az ismételhetőségi pontosság (±0,1% FS) és a nemlinearitás (±0,05% FS) értékek tovább erősítik a modul megbízhatóságát a precíz mérési feladatokban.
Schneider Electric Modicon M241 - TMC4TI2 műszaki adatok
Alapadatok
Termékcsalád: Modicon M241
Terméktípus: Analóg bemeneti kártya
Kompatibilitás: Modicon M241C
Analóg bemenetek száma: 2
Műszaki jellemzők
Analóg bemenet típusok:
- J típusú hőelem: -200...1000 °C
- K típusú hőelem: -200...1300 °C
- R típusú hőelem: 0...1760 °C
- S típusú hőelem: 0...1760 °C
- B típusú hőelem: 0...1820 °C
- T típusú hőelem: -200...400 °C
- N típusú hőelem: -200...1300 °C
- E típusú hőelem: -200...800 °C
- Ni 100/Ni 1000 hőmérséklet szonda: -60...180 °C
- Pt 100 hőmérséklet szonda: -200...850 °C
- Pt 1000 hőmérséklet szonda: -200...600 °C
Felbontás: 14 bit
LSB érték: 0,1 °C
Mintavételezési idő: 100 ms
Pontossági adatok
Abszolút pontossági hiba:
- Pt 100/Pt 1000, Ni 100/Ni 1000 hőmérséklet szondáknál: ±0,5% a teljes skálán 25 °C-on
- K típusú hőelemnél (-200...1300 °C): ±0,2% a teljes skálán 25 °C-on
- J típusú hőelemnél (-200...1000 °C): ±0,2% a teljes skálán 25 °C-on
- E típusú hőelemnél (-200...800 °C): ±0,2% a teljes skálán 25 °C-on
- T típusú hőelemnél (-200...400 °C): ±0,2% a teljes skálán 25 °C-on
- N típusú hőelemnél (-200...1300 °C): ±0,2% a teljes skálán 25 °C-on
- B típusú hőelemnél (250...400 °C): ±0,2% a teljes skálán 25 °C-on
- B típusú hőelemnél (400...1280 °C): ±0,1% a teljes skálán 25 °C-on
- R, S típusú hőelemeknél (0...1760 °C): ±0,2% a teljes skálán 25 °C-on
Hőmérsékleti drift: ±0,008 %FS/°C
Ismétlési pontosság: ±0,1 %FS
Nemlinearitás: ±0,05 %FS
Áthallás: 80 dB
Csatlakozás és üzemeltetés
Kábel típusa: Árnyékolt, sodrott érpár
Elektromos csatlakozás: 1 x 1,5 mm² rugós sorkapocs, 3,81 mm osztással a kimenetek és tápellátás beállításához
Maximum kábelhossz: Árnyékolt, sodrott érpár: <30 m a bemenetnél
Szigetelés: Bemenet és belső logika között 500 V DC, Bemenetek között nincs szigetelés
Tápfeszültség határértékek: 20,4...28,8 V
Helyi jelzés: 1 LED (zöld) a PWR jelzésére
Túlterhelhetőség: 6 V folyamatosan
Bemeneti impedancia: >= 1 MOhm
Mikrokimaradásokkal szembeni immunitás: 10 ms
Fizikai paraméterek
Magasság: 50 mm
Mélység: 21 mm
Szélesség: 34 mm
Nettó tömeg: 0,055 kg
