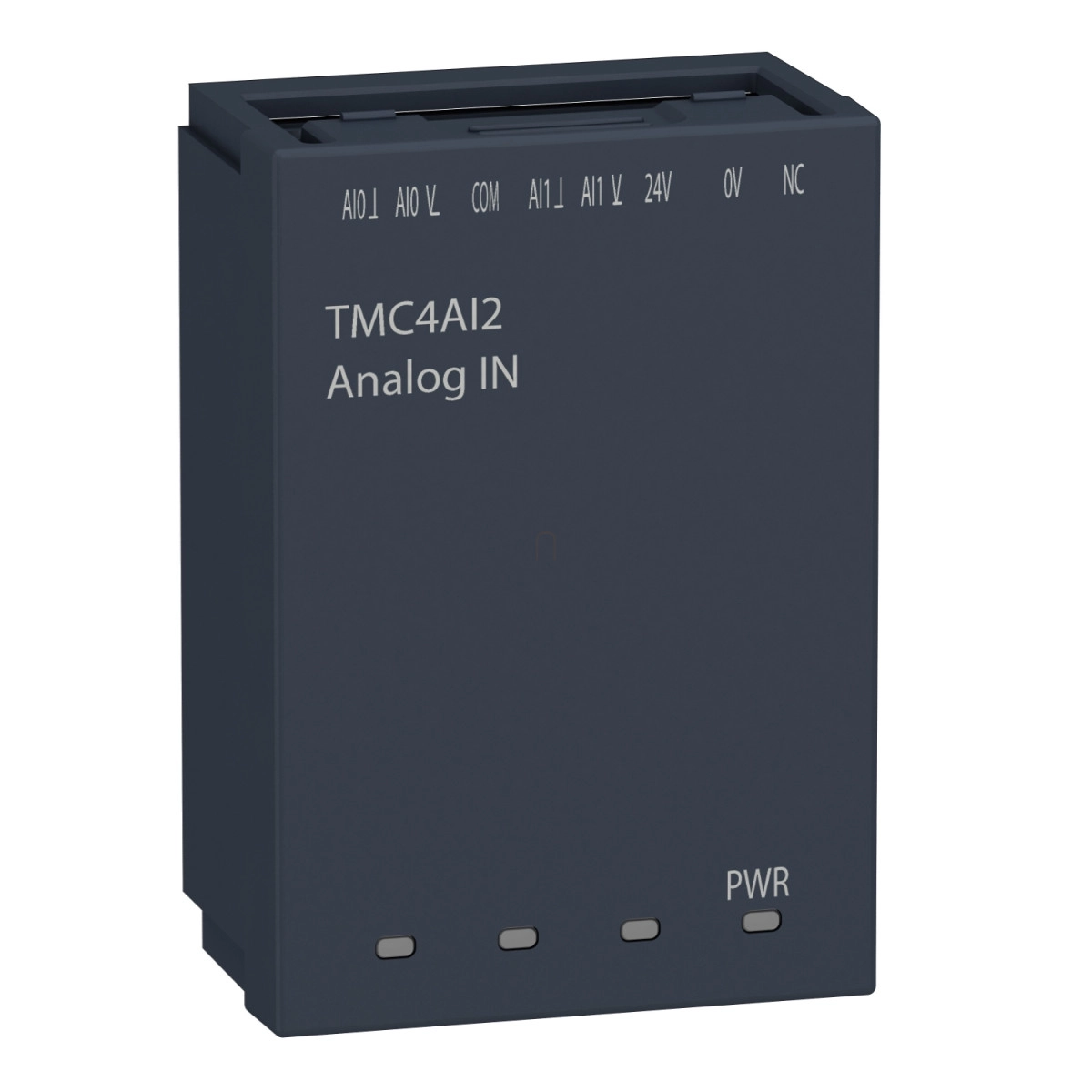

A Schneider Electric Modicon M241 - TMC4AI2 - TMC jelkártya egy professzionális ipari automatizálási megoldás, amely 2 analóg bemenettel rendelkezik és kifejezetten a Modicon M241 PLC családdal való használatra tervezték. Ez a kompakt modul tökéletesen integrálható a Modicon M241C vezérlőegységekbe, jelentősen növelve azok analóg jelfeldolgozási képességeit.
A TMC4AI2 jelkártya rendkívül sokoldalú, mivel többféle bemeneti jeltípus fogadására képes: 4-20 mA és 0-20 mA áramjeleket, valamint 0-10 V feszültségjeleket is kezelhet. A 12 bites felbontásnak köszönhetően kiváló pontosságot biztosít a mérések során, ahol a legkisebb mérhető értékváltozás (LSB) feszültség esetén 1 mV, áram esetén pedig 2 µA. A mintavételezési idő mindössze 10 ms, ami lehetővé teszi a gyors válaszidejű folyamatok hatékony vezérlését és felügyeletét. A modul ±0,2% teljes skálára vonatkoztatott abszolút pontossági hibával rendelkezik 25°C-on, és a hőmérséklet-sodródás mindössze ±0,006%FS/°C, ami ipari környezetben is megbízható működést garantál.
A TMC4AI2 jelkártya műszaki paraméterei között szerepel a kiváló ismételhetőségi pontosság (±0,2%FS), alacsony nonlinearitás (±0,05%FS) és a 80 dB áthallási csillapítás, amely biztosítja, hogy a különböző bemeneteken mért jelek ne zavarják egymást. A csatlakoztatáshoz csavart, árnyékolt érpárú kábelt kell használni, amelynek maximális hossza 30 méter lehet. Az elektromos csatlakozás 1 darab 3,5 mm-es osztású, 1,5 mm²-es rugós sorkapcson keresztül történik, amely a bemenetek és a tápellátás bekötésére szolgál. A jelkártya szigetelést biztosít a bemenet és a belső logika között (500 V DC), azonban a bemenetek között nincs szigetelés. A modul tápfeszültsége 20,4-28,8 V között lehet, működési állapotát egy zöld LED jelzi. Méreteit tekintve kompakt kialakítású: 50 mm magas, 21 mm mély és 34 mm széles. A modul túlterhelhetőségi paraméterei figyelemre méltóak: áram típusú analóg bemenet esetén 40 mA, feszültség típusú analóg bemenet esetén pedig 30 V folyamatos túlterhelést képes elviselni. A bemeneti impedancia áram esetén ≤ 250 Ohm, feszültség esetén pedig ≥ 1 MOhm. A mikromegszakításokkal szembeni immunitás 10 ms.
Schneider Electric Modicon M241 - TMC4AI2 -TMC jelkártya, 2 analóg bemenet (0-10V / 0-20mA / 4-20mA), 12 bit, PLC-hez műszaki adatok
Általános jellemzők
Termékcsalád: Modicon M241
Terméktípus: Analóg bemeneti jelkártya
Kompatibilitás: Modicon M241C
Analóg bemenetek száma: 2
Bemeneti jellemzők
Analóg bemenet típusa: 4...20 mA áram, 0...20 mA áram, 0...10 V feszültség
Analóg bemenet felbontása: 12 bit
LSB érték: 1 mV (feszültség), 2 µA (áram)
Mintavételezési idő: 10 ms
Abszolút pontossági hiba: +/- 0,2% teljes skálán 25 °C-on
Hőmérséklet-sodródás: +/- 0,006 %FS/°C
Ismétlési pontosság: +/- 0,2 %FS
Nemlinearitás: +/- 0,05 %FS
Áthallás: 80 dB
Csatlakoztatás
Kábeltípus: Csavart árnyékolt érpárú kábel
Elektromos csatlakozás: 1 x 1,5 mm² 1 rugós sorkapocs 3,5 mm-es osztással a bemenetek és tápellátás számára
Maximális kábelhossz az eszközök között: Csavart árnyékolt érpárú kábel: <30 m a bemenethez
Szigetelés: A bemenet és a belső logika között 500 V DC, a bemenetek között nincs szigetelés
Táp- és fizikai jellemzők
Tápfeszültség határértékek: 20,4...28,8 V
Helyi jelzés: 1 LED (zöld) a PWR számára
Magasság: 50 mm
Mélység: 21 mm
Szélesség: 34 mm
Működési paraméterek
Megengedett folyamatos túlterhelés: 40 mA (áram típusú analóg bemenet), 30 V (feszültség típusú analóg bemenet)
Bemeneti impedancia: <= 250 Ohm (áram), >= 1 MOhm (feszültség)
Mikromegszakításokkal szembeni immunitás: 10 ms
