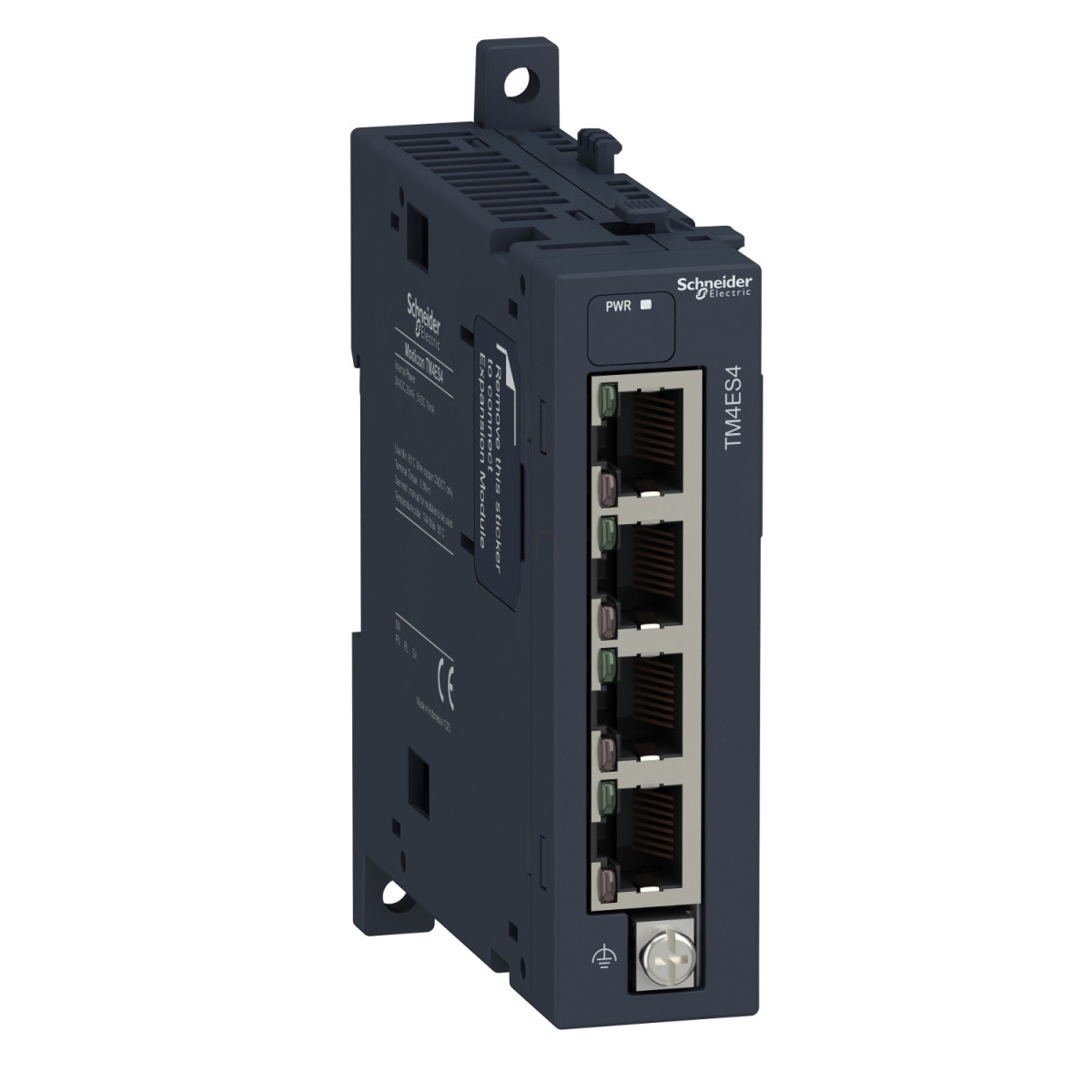

A Schneider Electric TM4ES4 Ethernet switch modul kifejezetten a Modicon M241 és M251 PLC családokhoz készült hálózati bővítőelem, amely lehetővé teszi az ipari hálózatok egyszerű, megbízható és hatékony kialakítását. Ez a kompakt, mindössze 25 mm szélességű eszköz négy 10/100 Mbit/s sebességű RJ45 Ethernet csatlakozóval rendelkezik, így ideális megoldást jelent a kisebb és közepes méretű automatizálási feladatokhoz, ahol több hálózati eszközt kell egyidejűleg csatlakoztatni.
A TM4ES4 modul támogatja a legfontosabb ipari kommunikációs protokollokat, köztük a Modbus TCP és Ethernet/IP szabványokat. Az eszköz képes 8 Modbus szerver és 16 Ethernet/IP eszköz egyidejű kezelésére, emellett számos kiegészítő kommunikációs szolgáltatást nyújt: webszerver funkció, FTP, NGVL, monitoring, IEC VAR ACCESS, programozás, SNMP, valamint Modbus TCP kliens támogatás. A DHCP kliens funkció révén automatikusan kaphat IP címet a hálózati környezetben, jelentősen egyszerűsítve a rendszer konfigurálását.
A TM4ES4 modul tervezése során kiemelt figyelmet fordítottak az ipari környezetben való megbízható működésre. Az eszköz -10...+55 °C közötti hőmérsékleten működik vízszintes telepítés esetén (-10...+50 °C függőleges szerelés mellett), továbbá 10-95% relatív páratartalom mellett is használható kondenzáció nélkül. Az IP20 védettségi fokozattal ellátott eszköz ellenáll az ipari környezetben jellemző elektromos zavaroknak, beleértve az elektrosztatikus kisüléseket (8 kV levegőben, 4 kV érintkezéssel), az elektromágneses mezőket (10 V/m 80MHz-1GHz tartományban) és a gyors tranzienseket (2 kV tápvonalakon).
A telepítés egyszerűségét szolgálja a modul többféle szerelési lehetősége: rögzíthető TH35-15 vagy TH35-7.5 típusú DIN sínre az IEC 60715 szabvány szerint, illetve lapra vagy panelre is szerelhető a mellékelt rögzítőkészlettel. A modul állapotát jól látható LED-ek jelzik, köztük egy zöld LED a tápellátás meglétének jelzésére, valamint csatornánként egy-egy LED a kapcsolat állapotának (zöld/sárga) és a port aktivitásának (zöld) megjelenítésére.
A TM4ES4 kommunikációs modul áramfelvétele mindössze 360 mA 5V DC mellett a kommunikációs buszon, így hatékonyan integrálható a meglévő Modicon M241 vagy M251 rendszerekbe. A modul méretei kompaktak: 25 mm szélesség, 90 mm magasság és 90 mm mélység, a teljes tömege pedig mindössze 0,125 kg. Az eszköz CE jelöléssel rendelkezik, valamint megfelel az UL 508 és IEC 61131-2 szabványoknak, továbbá cULus és C-Tick tanúsítványokkal is rendelkezik, biztosítva a világszerte való alkalmazhatóságot.
Schneider Electric Modicon M241 - TM4ES4 -TM4 kommunikációs modul, Ethernet/IP Modbus TCP switch, 4xRJ45 műszaki adatok
Fő jellemzők
Terméktípus: Ethernet kezeletlen switch
Kompatibilitás: Modicon M251, Modicon M241
Termék kompatibilitás: Modicon M241 logikai vezérlő, Modicon M251 logikai vezérlő
Áramfelvétel: 360 mA 5 V DC mellett a kommunikációs buszon
Kapcsolódási lehetőségek
Integrált csatlakozás típusa: Ethernet: 4 RJ45 csatlakozó
Átviteli sebesség: 10/100 Mbit/s
Ethernet port: 10BASE-T/100BASE-TX - 4 port rézkábel
Kommunikációs szolgáltatások
Webszolgáltatások: Webszerver
Kommunikációs szolgáltatások: Modbus TCP szerver, Modbus TCP slave eszköz, FTP, NGVL, Monitoring, IEC VAR ACCESS, Programozás, SNMP, Modbus TCP kliens, Letöltés, Firmware frissítés, Ethernet/IP slave eszköz, DHCP kliens
Maximális kapcsolatok száma: 8 Modbus szerver, 16 Ethernet/IP eszköz
Kommunikációs port protokoll: Ethernet IP/Modbus TCP, TCP (Transmission Control Protocol), UDP (User Datagram Protocol), SNMP
Redundancia: Nincs
Jelzések és csatlakozások
Helyi jelzések: 1 LED (zöld) a tápellátáshoz, 1 LED csatornánként (zöld/sárga) az Ethernet kapcsolathoz, 1 LED csatornánként (zöld) az Ethernet port aktivitáshoz
Elektromos csatlakozás: 4 db RJ45 csatlakozó az Ethernet hálózat csatlakoztatásához, Csavaros csatlakozókapocs a funkcionális föld csatlakoztatásához
Fizikai jellemzők
Rögzítési lehetőségek: TH35-15 típusú kalapsín az IEC 60715 szerint, TH35-7.5 típusú kalapsín az IEC 60715 szerint, lap vagy panel rögzítőkészlettel
Szélesség: 25 mm
Magasság: 90 mm
Mélység: 90 mm
Nettó tömeg: 0.125 kg
Környezeti feltételek
Szabványok: UL 508, IEC 61131-2
Terméktanúsítványok: cULus, C-Tick
IP védettségi fokozat: IP20 védőburkolattal
Környezetszennyezési szint: 2
Üzemi magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Környezeti hőmérséklet üzemelés közben: -10...55 °C vízszintes telepítés esetén, -10...50 °C függőleges telepítés esetén
Környezeti hőmérséklet tárolás során: -25...70 °C
Relatív páratartalom: 10...95%, kondenzáció nélkül (üzemelés közben), 10...95%, kondenzáció nélkül (tárolás során)
Rezgésállóság: 1 mm 5...13.2 Hz-en szimmetrikus sínen, 3 gn 8.7...150 Hz-en szimmetrikus sínen, 1 mm 5...13.2 Hz-en panel szerelésnél, 0.7 gn 13.2...100 Hz-en panel szerelésnél
Ütésállóság: 15 gn 11 ms-ig
