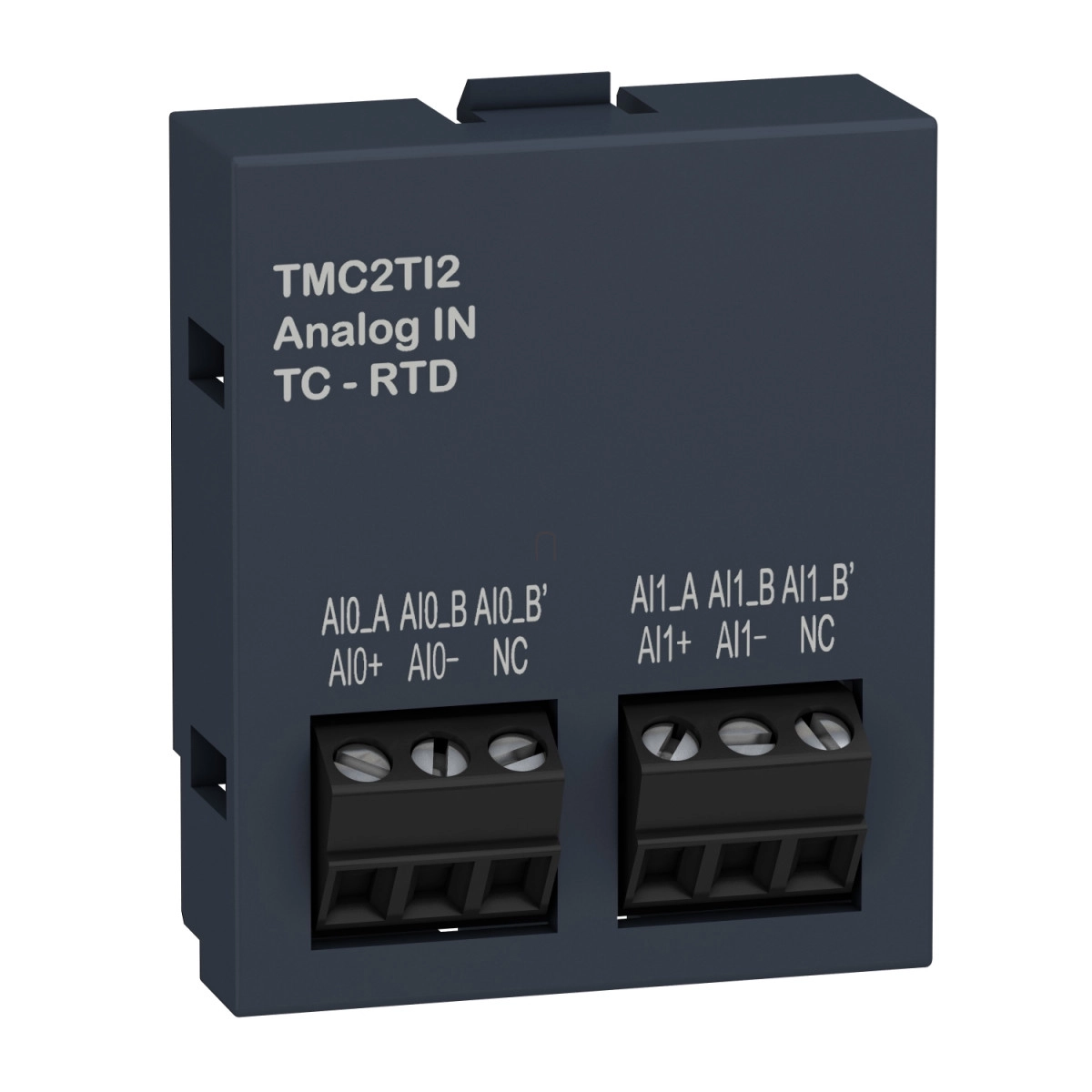

A Schneider Electric Modicon M221 - TMC2TI2 analóg bemeneti modul egy rendkívül sokoldalú IO bővítő kártya, amely speciálisan a Modicon M221C PLC családdal való használatra lett tervezve. Ez a kompakt méretű, mindössze 41 mm magas, 35 mm széles és 15 mm mély kártya két hőmérséklet bemenettel rendelkezik, amelyek különböző típusú hőérzékelők széles skáláját támogatják.
A TMC2TI2 modul kiváló pontosságú hőmérsékletmérést biztosít, mivel 14 bites felbontással rendelkezik, ami 0,1 °C LSB értéket jelent. A készülék kompatibilis a legelterjedtebb hőelemekkel (J, K, R, S, B, T, N, E, C típusok) és ellenálláshőmérőkkel (Pt100, Pt1000, Ni100, Ni1000). A hőelemek esetében -200 és +2315 °C közötti tartományban képes mérni (típustól függően), míg a Pt100 szenzor esetében -200 és +850 °C, Pt1000 esetében -200 és +600 °C, Ni100/Ni1000 esetében pedig -60 és +180 °C közötti tartományban használható.
A modul kimagasló pontosságot kínál: a Pt100/Pt1000 és Ni100/Ni1000 hőmérséklet-érzékelők esetén mindössze ±0,1% a teljes skálára vonatkoztatva 25 °C-on. A hőelemek különböző típusainál és mérési tartományainál a pontosság ±0,1% és ±0,4% között változik, míg az R és S típusú hőelemeknél 0-200 °C között ±6 °C, 200-1760 °C között pedig ±0,1% a teljes skálára vetítve. A hőmérséklet-drift értéke rendkívül alacsony: ±0,02 %FS/°C, ami hosszú távú stabilitást biztosít változó környezeti hőmérsékletek mellett is.
A TMC2TI2 modul mintavételi ideje 125 ms hőelemek esetében, illetve 250 ms hőmérséklet-érzékelők használatakor. A bemenetek között minimális az áthallás (≤1 LSB), a linearitási hiba pedig mindössze ±0,01 %FS. A modul bemeneti impedanciája legalább 1 MOhm, ami biztosítja a pontos mérést még hosszabb vezetékeknél is. Az elektromos csatlakoztatás 3,81 mm-es rasztertávolságú, 2 csavaros sorkapoccsal történik, maximum 3×1,5 mm² vezeték-keresztmetszettel.
A TMC2TI2 modul árnyékolt, sodrott érpárú kábel használatát igényli, amelynek maximális hossza 30 méter lehet a megfelelő működéshez. Fontos megjegyezni, hogy a modul nem rendelkezik galvanikus leválasztással az analóg bemenet és a belső logika között, így ezt a rendszer tervezésekor figyelembe kell venni. A modul immunis a rövid, 10 ms időtartamú áramkimaradásokkal szemben, ami növeli a rendszer megbízhatóságát ipari környezetben.
Schneider Electric Modicon M221 - TMC2TI2 műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon M221
Terméktípus: Analóg bemeneti kártya
Kompatibilitás: Modicon M221C
Analóg bemenetek száma: 2
Bemeneti jellemzők
Analóg bemenet típusa:
- J típusú hőelem: -200...1000 °C
- K típusú hőelem: -200...1300 °C
- R típusú hőelem: 0...1760 °C
- S típusú hőelem: 0...1760 °C
- B típusú hőelem: 0...1820 °C
- T típusú hőelem: -200...400 °C
- N típusú hőelem: -200...1300 °C
- E típusú hőelem: -200...800 °C
- C típusú hőelem: 0...2315 °C
- Ni 100/Ni 1000 hőmérséklet érzékelő: -60...180 °C
- Pt 100 hőmérséklet érzékelő: -200...850 °C
- Pt 1000 hőmérséklet érzékelő: -200...600 °C
Analóg bemenet felbontása: 14 bit
LSB érték: 0.1 °C
Mintavételi idő:
- Hőelem típusú analóg bemenet: 125 ms
- Hőmérséklet érzékelő típusú analóg bemenet: 250 ms
Pontosság
Abszolút pontossági hiba:
- Pt 100/Pt 1000, Ni 100/ Ni 1000 hőmérséklet érzékelő: +/- 0.1 % teljes skálára 25 °C-on
- K hőelem -200...0 °C: +/- 0.4 % teljes skálára 25 °C-on
- K hőelem 0...1300 °C: +/- 0.1 % teljes skálára 25 °C-on
- J hőelem -200...0 °C: +/- 0.4 % teljes skálára 25 °C-on
- J hőelem 0...1000 °C: +/- 0.1 % teljes skálára 25 °C-on
- E hőelem -200...0 °C: +/- 0.4 % teljes skálára 25 °C-on
- E hőelem 0...800 °C: +/- 0.1 % teljes skálára 25 °C-on
- T hőelem -200...0 °C: +/- 0.4 % teljes skálára 25 °C-on
- T hőelem 0...400 °C: +/- 0.1 % teljes skálára 25 °C-on
- N hőelem -200...0 °C: +/- 0.4 % teljes skálára 25 °C-on
- N hőelem 0...1300 °C: +/- 0.1 % teljes skálára 25 °C-on
- R, S hőelem 0...200 °C: +/- 6 °C 25 °C-on
- R, S hőelem 200...1760 °C: +/- 0.1 % teljes skálára 25 °C-on
- C hőelem 0...2315 °C: +/- 0.1 % teljes skálára 25 °C-on
Hőmérséklet drift: +/- 0.02 %FS/°C
Ismétlési pontosság: +/- 0.5 %FS
Nemlinearitás: +/- 0.01 %FS
Áthallás: <= 1 LSB
Csatlakozás
Kábel típusa: Árnyékolt, sodrott érpárú kábel
Elektromos csatlakozás: 3 x 1.5 mm² 2 csavaros sorkapocs 3.81 mm osztással a bemenetekhez
Maximális kábelhossz: Árnyékolt, sodrott érpárú kábel: < 30 m bemenetnél
Fizikai jellemzők
Szigetelés: Nincs szigetelés az analóg bemenet és a belső logika között
Magasság: 41 mm
Mélység: 15 mm
Szélesség: 35 mm
Nettó súly: 0.015 kg
Bemeneti impedancia: >= 1 MOhm
Környezeti jellemzők
Mikrokimaradás elleni védelem: 10 ms
