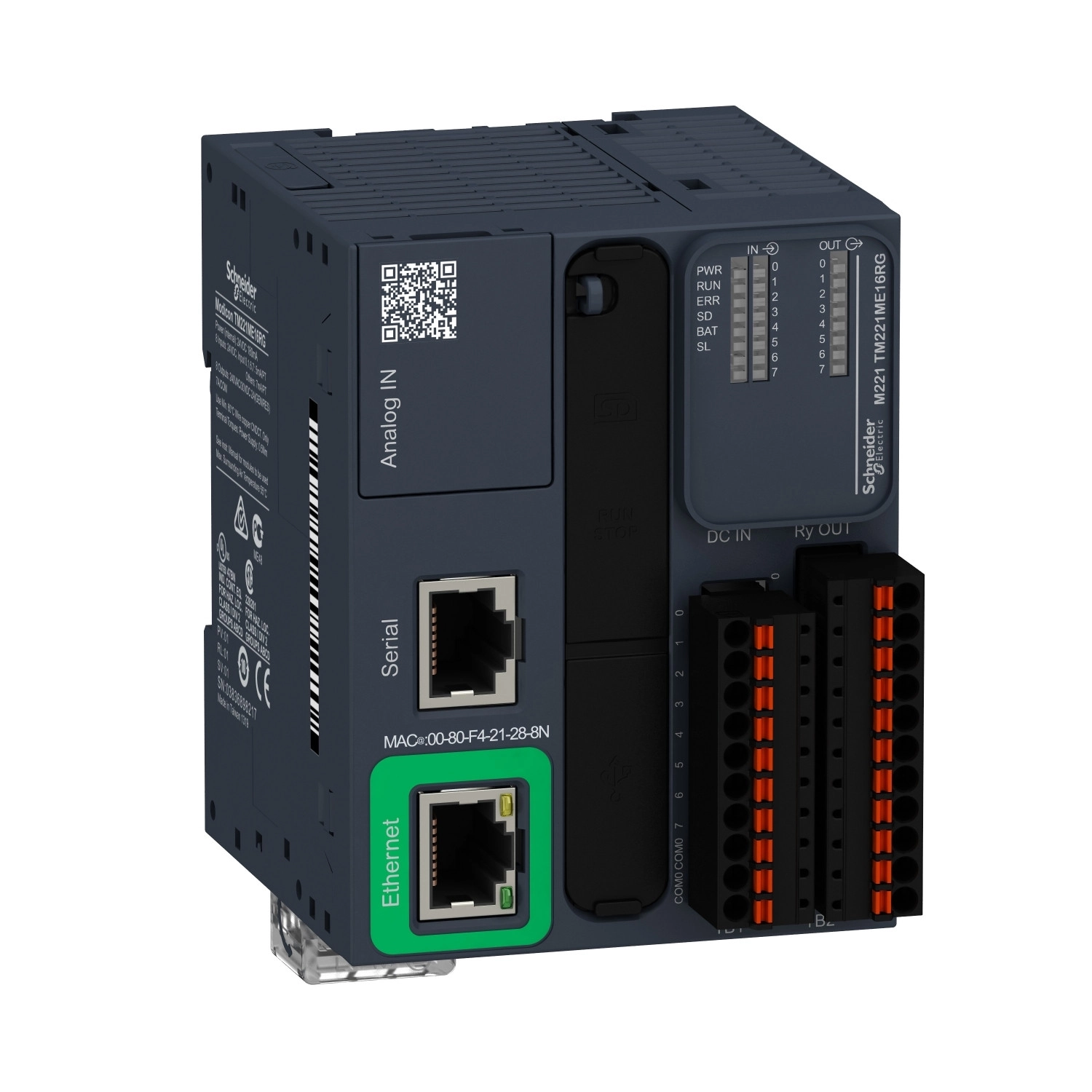

A Schneider Electric Modicon M221 TM221ME16RG egy kompakt, rugalmas logikai vezérlő (PLC), amely tökéletes választás ipari automatizálási alkalmazásokhoz. Ez a 24 VDC tápfeszültséggel működő, könyv formátumú vezérlő 16 be/kimeneti ponttal rendelkezik, mely ideális kisebb és közepes méretű vezérlési feladatok megvalósításához.
A készülék 8 diszkrét bemenetet kínál, melyek az IEC 61131-2 Type 1 szabványnak megfelelően működnek, valamint 2 analóg bemenettel is rendelkezik (0-10 V tartományban). A 8 kimeneti pont relés kialakítású (alaphelyzetben nyitott), amely rendkívül rugalmas kapcsolási lehetőséget biztosít mind DC (5-125 V), mind AC (5-250 V) alkalmazásokban, akár 2 A terhelhetőséggel. A bemenetek konfigurálhatóak sink (pozitív) vagy source (negatív) logikai működésre is, így a legtöbb ipari érzékelővel és perifériával kompatibilis.
Kommunikációs képességei kiemelkedőek: a beépített Ethernet port (10BASE-T/100BASE-TX) lehetővé teszi a Modbus TCP/IP protokoll használatát, támogatja az EtherNet/IP adapter funkciót, valamint a DHCP kliens működést. A nem izolált soros port RS232/RS485 interfésszel rendelkezik, amely Modbus RTU/ASCII master/slave kommunikációt tesz lehetővé. Programozáshoz USB mini-B port áll rendelkezésre, amely 480 Mbit/s adatátviteli sebességet biztosít.
A TM221ME16RG teljesítménye figyelemreméltó: 256 kB felhasználói alkalmazás és adat RAM áll rendelkezésre, valamint 256 kB beépített flash memória az alkalmazás és az adatok biztonsági mentéséhez. A valós idejű óra funkció (kevesebb mint 30 másodperc/hónap drift 25 °C-on) pontos időzítéseket tesz lehetővé. A gyors végrehajtási idő (0,3 ms esemény és periodikus feladatokra, 0,7 ms egyéb utasításokra) biztosítja a rendszer megfelelő reakcióképességét. A számláló funkció négy gyors bemenettel (HSC mód) akár 100 kHz-es frekvencián működik, és támogatja a pulzus/irány, egyfázisú, valamint A/B számlálási módokat. A készülék 14 egyidejű hurokkal rendelkező szabályozási képességeket is kínál állítható PID szabályozó formájában, továbbá támogatja a frekvenciagenerátor, PWM és PLS funkciókat.
A Modicon M221 TM221ME16RG szerelése rendkívül egyszerű: rögzíthető TH35-15 vagy TH35-7.5 típusú DIN sínre, vagy közvetlenül panelre. Méretei kompaktak: 90 mm magas, 70 mm széles és 70 mm mély. IP20-as védettséggel rendelkezik (védőburkolattal), és megfelel számos nemzetközi szabványnak és tanúsítványnak, beleértve az IEC 61131-2, CE, UL 508 és egyéb szabványokat. Működési hőmérséklet-tartománya -10...55 °C vízszintes telepítés esetén, és -10...35 °C függőleges telepítés esetén. A TM221ME16RG tökéletes választás mindazoknak, akik megbízható, sokoldalú és költséghatékony automatizálási megoldást keresnek az ipar számos területén.
Modicon M221 TM221ME16RG műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon M221
Terméktípus: Logikai vezérlő
Névleges tápfeszültség: 24 V DC
Diszkrét bemenetek száma: 8, IEC 61131-2 Type 1 szabvány szerinti
Analóg bemenetek száma: 2 db 0...10 V
Diszkrét kimenet típusa: Relé, alaphelyzetben nyitott
Diszkrét kimenetek száma: 8 relé
Diszkrét kimenet feszültség: 5...125 V DC, 5...250 V AC
Diszkrét kimenet áram: 2 A
Kiegészítő adatok
Diszkrét I/O száma: 16
Maximum I/O bővítőmodul szám: 7 (helyi I/O architektúra), 14 (távoli I/O architektúra)
Tápfeszültség határok: 20,4...28,8 V
Bekapcsolási áram: 35 A
Maximum teljesítményfelvétel: 23,3 W 24 V-nál (maximum I/O bővítőmodul számmal), 4,3 W 24 V-nál (I/O bővítőmodul nélkül)
Tápegység kimeneti áram: 0,52 A 5 V bővítőbusz számára, 0,46 A 24 V bővítőbusz számára
Diszkrét bemenet logika: Sink vagy source (pozitív/negatív)
Analóg bemenet felbontása: 10 bit
LSB érték: 10 mV
Konverziós idő: 1 ms csatornánként + 1 vezérlő ciklusidő analóg bemenethez
Bemenet impedancia: 100 kOhm analóg bemenethez, 3,4 kOhm bemenethez, 4,9 kOhm gyors bemenethez
Kommunikáció
Beépített csatlakozás típusa: USB port mini B USB 2.0 csatlakozóval, nem izolált soros link, Ethernet RJ45 csatlakozóval
Kommunikációs protokoll: USB port: USB - SoMachine-Network, Nem izolált soros link: Modbus master/slave - RTU/ASCII vagy SoMachine-Network, Ethernet
Ethernet port: 10BASE-T/100BASE-TX 1 port 100 m réz kábellel
Kommunikációs szolgáltatás: Ethernet/IP adapter, Modbus TCP kliens, DHCP kliens, Modbus TCP szerver, Modbus TCP slave eszköz
Memória és feldolgozás
Memória kapacitás: 256 kB felhasználói alkalmazás és adat RAM 10000 utasítással, 256 kB belső változók RAM
Adatmentés: 256 kB beépített flash memória alkalmazás és adat mentéséhez
Adattároló eszköz: 2 GB SD kártya (opcionális)
Elemtípus: BR2032 vagy CR2032X lítium nem újratölthető
Végrehajtási idő: 0,3 ms esemény és periodikus feladatokra, 0,7 ms egyéb utasításra
Valós idejű óra: Van, ≤ 30 s/hónap drift 25 °C-on
Fizikai jellemzők
Méretek (magasság × szélesség × mélység): 90 × 70 × 70 mm
Szerelési mód: TH35-15 vagy TH35-7.5 típusú DIN sín, illetve panel
IP védettség: IP20 védőburkolattal
Működési hőmérséklet: -10...55 °C (vízszintes telepítés), -10...35 °C (függőleges telepítés)
Relatív páratartalom: 10...95%, kondenzáció nélkül (üzemben és tároláskor)
