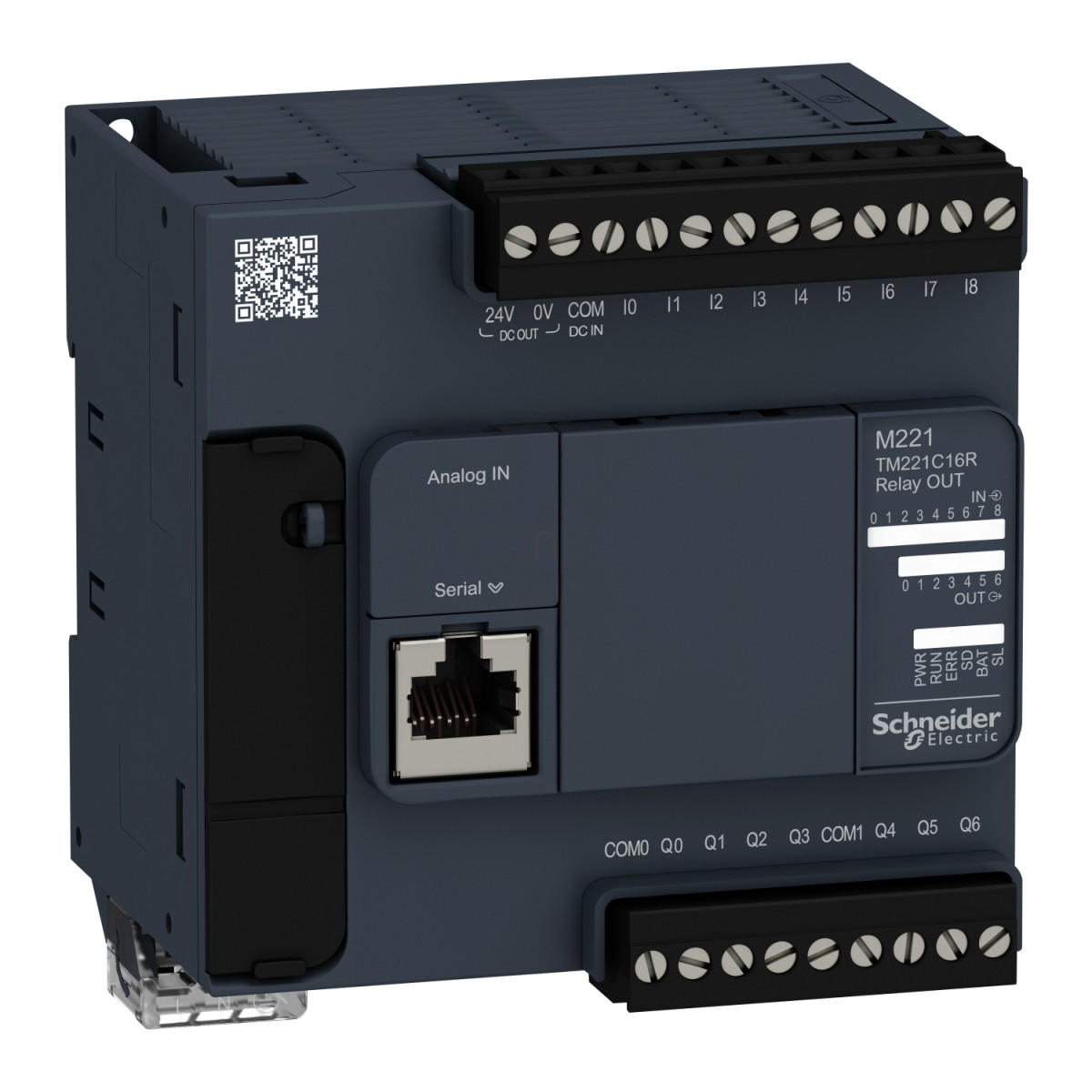

A Schneider Electric Modicon M221 logikai vezérlő (TM221C16R) egy hatékony és sokoldalú PLC (Programozható Logikai Vezérlő), amely kiválóan alkalmazható az ipari automatizálás különböző területein. Ez a kompakt PLC ideális választás mind egyszerű gépvezérlési feladatokhoz, mind összetettebb vezérlési megoldásokhoz, ahol kulcsfontosságú a megbízhatóság és a sokoldalúság.
A TM221C16R modell 100-240V AC tápfeszültséggel működik, és összesen 16 I/O (be/kimeneti) ponttal rendelkezik, amely 9 diszkrét bemenetet és 7 relés kimenetet foglal magában. A diszkrét bemenetek megfelelnek az IEC 61131-2 Type 1 szabványnak, míg a relés kimenetek normál nyitott típusúak, és akár 2 amper áramerősséget is képesek kapcsolni. A kimeneti feszültség tartománya rendkívül széles: 5-125V DC vagy 5-250V AC, ami nagy rugalmasságot biztosít különböző alkalmazásokban.
A vezérlő különleges előnye, hogy a 9 diszkrét bemenet mellett 2 analóg bemenettel is rendelkezik, amelyek 0-10V tartományban működnek, 10 bites felbontással. Ez lehetővé teszi analóg jelek, mint hőmérséklet, nyomás vagy pozíció közvetlen fogadását és feldolgozását. A vezérlő bemenetei konfigurálhatók mind sink (negatív), mind source (pozitív) logikával, ami tovább növeli a felhasználási lehetőségeket. A gyors bemenetek (I0, I1, I6, I7) akár 100 kHz-es jeleket is képesek fogadni, így nagy sebességű számlálási feladatokra is alkalmasak.
A TM221C16R kommunikációs képességei is kiemelkedőek: beépített USB porttal rendelkezik (mini B USB 2.0 csatlakozóval), valamint két nem-izolált soros porttal, amelyek RJ45 csatlakozón keresztül érhetők el. Az SL1 port RS485 vagy RS232 interfészt biztosít, az SL2 port pedig RS485 interfészt. Ezeken keresztül a vezérlő Modbus master/slave protokollal vagy SoMachine-Network protokollal kommunikálhat más eszközökkel, akár 115,2 kbit/s sebességgel is. Ez a sokoldalú kommunikációs képesség lehetővé teszi a vezérlő integrálását különböző ipari hálózatokba és rendszerekbe.
A TM221C16R memóriakapacitása is jelentős: 256 kB felhasználói alkalmazás és adat RAM, amely 10000 utasítást képes tárolni, valamint további 256 kB belső flash memória az alkalmazás és az adatok biztonsági mentésére. A készülék opcionálisan 2 GB-os SD kártyával is bővíthető, ami még több adat tárolását teszi lehetővé. A valós idejű óra funkcióval a vezérlő időbélyegzéssel láthatja el az eseményeket, és akár 14 PID szabályozó hurok egyidejű működtetésére is képes, ami összetett szabályozási feladatok megvalósítását teszi lehetővé. A beépített számláló funkciók (single phase, frequency meter, dual phase) tovább bővítik az alkalmazási lehetőségeket.
Schneider Electric Modicon M221 - TM221C16R - gépvezérlő PLC műszaki adatok
Általános specifikációk
Termékcsalád: Modicon M221
Termék vagy komponens típus: Logikai vezérlő
Tápfeszültség: 100...240 V AC
Hálózati frekvencia: 50/60 Hz
Bekapcsolási áram: 40 A
Maximum teljesítményfelvétel: 46 VA (100...240 V) maximális I/O bővítőmodul használatával, 31 VA (100...240 V) I/O bővítőmodul nélkül
Be- és kimenetek
Diszkrét bemenet: 9 diszkrét bemenet, IEC 61131-2 Type 1 szabványnak megfelelően
Analóg bemenet: 2 db 0...10 V
Diszkrét kimenet típusa: Relé, alaphelyzetben nyitott
Diszkrét kimenetek száma: 7 relé
Diszkrét kimenet feszültség: 5...125 V DC, 5...250 V AC
Diszkrét kimenet áram: 2 A
Diszkrét I/O száma: 16
Bemeneti jellemzők
Bemeneti logika: Sink vagy source (pozitív/negatív)
Bemeneti feszültség: 24 V DC
Bemeneti impedancia: 3,4 kOhm diszkrét bemenetekhez, 100 kOhm analóg bemenetekhez, 4,9 kOhm gyors bemenetekhez
Analóg bemenet felbontása: 10 bit
LSB érték: 10 mV
Konverziós idő: 1 ms csatornánként + 1 vezérlő ciklusidő analóg bemenetekhez
Kimeneti jellemzők
Maximális áram kimeneti csatlakozópontonként: 6 A a COM 1-en, 7 A a COM 0-n
Kapcsolási frekvencia: 20 kapcsolás/perc maximális terhelésnél
Mechanikai élettartam: 20000000 ciklus a relé kimenetekhez
Minimális terhelés: 1 mA 5 V DC-nél relé kimenetekhez
Kommunikáció
Beépített csatlakozás típusa: USB port mini B USB 2.0 csatlakozóval, nem izolált soros kapcsolat (SL1) RJ45 csatlakozóval és RS485 interfésszel, nem izolált soros kapcsolat (SL2) RJ45 csatlakozóval és RS232/RS485 interfésszel
Átviteli sebesség: 1,2...115,2 kbit/s (alapértelmezetten 115,2 kbit/s) 15 m buszlhosszúságnál RS485 esetén, 1,2...115,2 kbit/s (alapértelmezetten 115,2 kbit/s) 3 m buszhosszúságnál RS232 esetén, 480 Mbit/s USB esetén
Kommunikációs port protokoll: USB port: USB - SoMachine-Network, nem izolált soros kapcsolat: Modbus master/slave - RTU/ASCII vagy SoMachine-Network
Memória és feldolgozás
Memóriakapacitás: 256 kB felhasználói alkalmazás és adat RAM 10000 utasítással, 256 kB belső változók RAM
Adat mentés: 256 kB beépített flash memória az alkalmazás és adatok biztonsági mentéséhez
Adattárolási lehetőség: 2 GB SD kártya (opcionális)
Elem típusa: BR2032 vagy CR2032X lítium nem újratölthető
Backup idő: 1 év 25 °C-on (tápellátás megszakítása esetén)
Mechanikai jellemzők és környezeti feltételek
Méret (Sz×Ma×Mé): 95 mm × 90 mm × 70 mm
Nettó tömeg: 0,346 kg
Rögzítés: TH35-15 vagy TH35-7,5 típusú kalapsín, IEC 60715 szerint, vagy panel rögzítő készlettel
IP védettség: IP20 védőburkolattal
Üzemi hőmérséklet: -10...55 °C (vízszintes telepítés), -10...35 °C (függőleges telepítés)
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 10...95%, kondenzáció nélkül (üzemeltetés és tárolás során)
