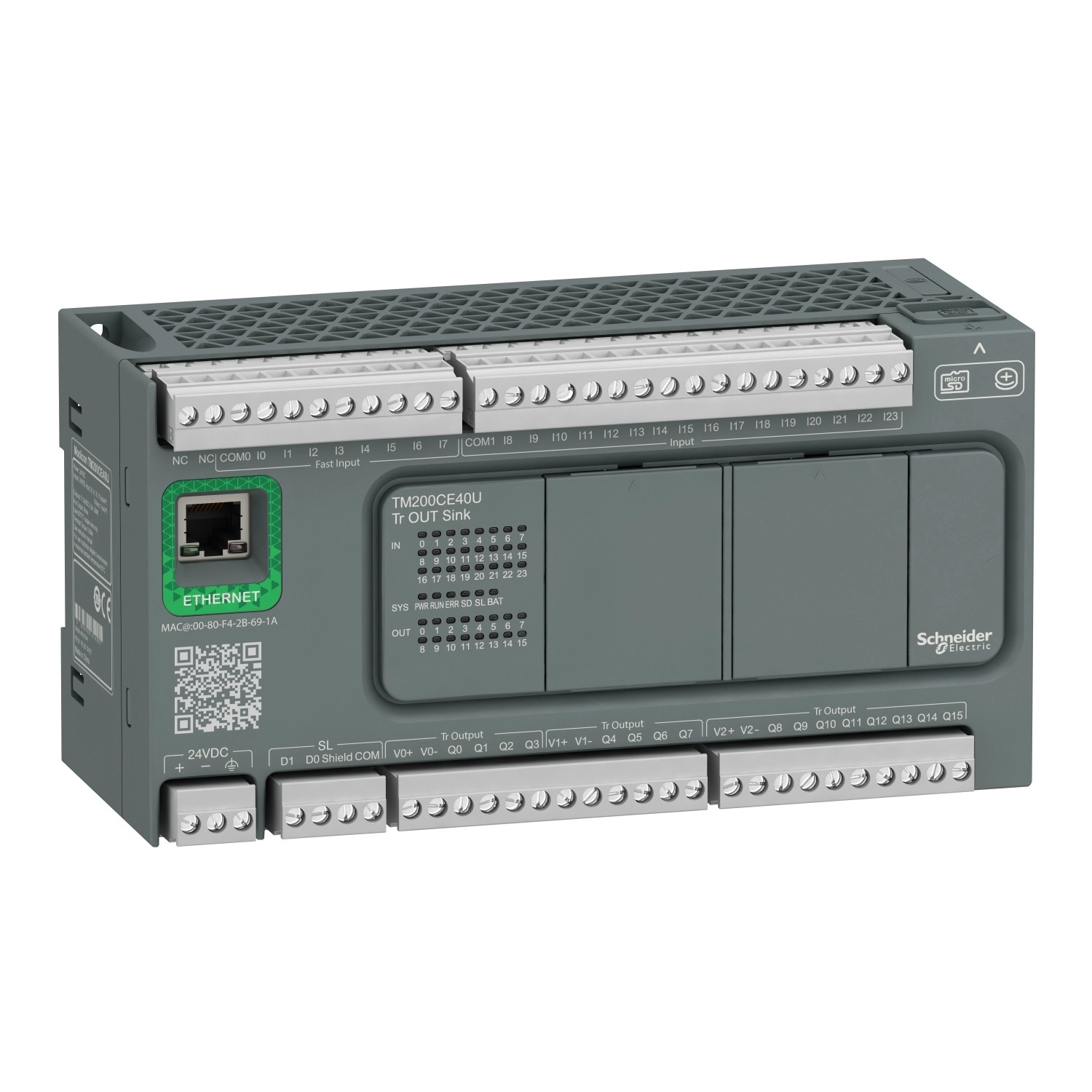

A Schneider Electric TM200CE40U programozható logikai vezérlő (PLC) az Easy Modicon M200 termékcsalád része, amely kiváló ár-érték arányú megoldást kínál az ipari automatizálás területén. Ez a 40 I/O-val rendelkező kompakt vezérlőegység ideális választás kisebb és közepes méretű gépek, berendezések automatizálására, ahol fontos a megbízható működés és a rugalmas kommunikációs lehetőségek.
A TM200CE40U egység 24 V DC tápfeszültséggel működik, és 40 diszkrét I/O ponttal rendelkezik. A bemeneti oldalon 4 gyors bemenet (I2...I5), 4 nagysebességű bemenet (I0, I1, I6, I7) és 16 normál bemenet (I8...I23) található. A kimeneti oldal 2 gyors tranzisztoros kimenettel (Q0...Q1) rendelkezik, amelyek PLS/PWM/PTO módban működhetnek, valamint további 14 tranzisztoros kimenettel (Q2...Q15). A kimenet típusa negatív logika (sink), amely ipari környezetben gyakran alkalmazott kapcsolási mód. A bemenetek 24 V DC feszültséggel működnek, 7 mA áramfelvétellel, és mind sink, mind source (pozitív/negatív) konfigurációban használhatók, megfelelve az IEC 61131-2 szabvány 1-es típusának. A kimenetek 24 V DC feszültségen 0,5 A áramerősséget biztosítanak.
A készülék kiemelkedő kommunikációs képességekkel rendelkezik, többek között egy Ethernet porttal, amely Modbus TCP/IP protokollt támogat, valamint egy nem izolált RS485 soros porttal, amely Modbus master/slave - RTU/ASCII vagy SoMachine-Network protokollokat használhat. További lehetőségként rendelkezésre áll egy USB port mini B USB 2.0 csatlakozóval a programozáshoz, valamint egy második soros port, amely RS232/RS485 interfészt biztosít. Az adatátviteli sebesség a soros portokon 1,2-115,2 kbit/s (alapértelmezetten 115,2 kbit/s), az USB porton 12 Mbit/s, míg az Ethernet interfészen 10/100 Mbit/s. A maximális kábelezési távolság az Ethernet esetében 100 m, az RS485 soros portnál 15 m, az RS232-nél pedig 3 m.
A vezérlő számos fejlett funkciót kínál, például állítható PID szabályozót akár 14 egyidejű hurokkal, pozicionálási funkciókat PWM/PLS módban 2 csatornán 100 kHz frekvencián, valamint különböző számlálási üzemmódokat (kvadratúra, impulzus/irány, egyfázisú, CW/CCW) akár 100 kHz-es sebességgel a gyors bemeneteken (HSC mód). A memória kapacitása 512 byte belső flash a programok biztonsági mentéséhez, illetve opcionálisan használható egy 32 GB-os micro SD kártya adattárolásra. A készülék BR2032 Li-CFx (lítium-szén-monofluorid) elemmel rendelkezik, amelynek élettartama 5 év, és áramkimaradás esetén 3 évig biztosítja az adatok megőrzését 25 °C-on.
Schneider Electric Modicon Easy M200 - TM200CE40U -PLC, 40 I/O1xRS485, 1xEthernet, tranzisztoros kimenet (sink), 24 VDC műszaki adatok
Fő jellemzők
Termékcsalád: Easy Modicon M200
Terméktípus: Logikai vezérlő (PLC)
Tápfeszültség: 24 V DC
Diszkrét I/O száma: 40
Bemenetek száma: I2...I5: 4 gyors bemenet, I0, I1, I6, I7: 4 nagysebességű bemenet, I8...I23: 16 normál bemenet
Kimenetek száma: Q0...Q1: 2 gyors kimenet (PLS/PWM/PTO üzemmódban), Q2...Q15: 14 tranzisztoros kimenet
Bemenet feszültsége: 24 V DC
Bemenet árama: 7 mA
Bemenet logikája: Sink vagy source (pozitív/negatív) típus 1 az IEC 61131-2 szerint
Kimenet feszültsége: 24 V DC
Kimenet árama: 0,5 A
Kimenet típusa: Tranzisztor
Kimenet logikája: Negatív logika (sink)
Teljesítményfelvétel: 10 W 24 V DC-nél (max I/O esetén)
Kiegészítő adatok
I/O bővítőmodulok maximális száma: 4 db 64 diszkrét kimenettel relés kimenet esetén, 4 db 144 diszkrét kimenettel tranzisztoros kimenet esetén
Tápfeszültség határok: 20,4...28,8 V
Bekapcsolási áram: 35 A
Garantált 1-es állapot feszültsége: >= 15 V a bemeneten
Garantált 0-ás állapot feszültsége: <= 5 V a bemeneten
Bemeneti impedancia: 3,3 kOhm
Válaszidő: 1 ms bekapcsolás, Q0...Q15 terminálokon (kimenet), 1 ms kikapcsolás, Q0...Q15 terminálokon (kimenet), 5 µs kikapcsolás, I0, I1, I6, I7 terminálokon (nagysebességű bemenet), 5 µs bekapcsolás, I0, I1, I6, I7 terminálokon (nagysebességű bemenet), 100 µs kikapcsolás, I2...I5 terminálokon (gyors bemenet), 35 µs bekapcsolás, I2...I5 terminálokon (gyors bemenet), 100 µs kikapcsolás, I8...I13 terminálokon (normál bemenet), 35 µs bekapcsolás, I8...I13 terminálokon (normál bemenet), 125 µs kikapcsolás, I14...I23 terminálokon (normál bemenet), 55 µs bekapcsolás, I14...I23 terminálokon (normál bemenet)
Kommunikációs jellemzők
Beépített csatlakozási típus: USB port mini B USB 2.0 csatlakozóval, Nem izolált soros kapcsolat (SL1) sorkapocs csatlakozóval és RS485 interfésszel, Nem izolált soros kapcsolat (SL2) sorkapocs csatlakozóval és RS232/RS485 interfésszel, Ethernet Modbus TCP/IP RJ45 csatlakozóval és 1 Ethernet porttal 10/100BASE-T interfésszel
Átviteli sebesség: 1,2...115,2 kbit/s (alapértelmezetten 115,2 kbit/s) 15 m buszhoszszúságnál RS485 esetén, 1,2...115,2 kbit/s (alapértelmezetten 115,2 kbit/s) 3 m buszhoszszúságnál RS232 esetén, 12 Mbit/s USB esetén, 10/100 Mbit/s 100 m buszhoszszúságnál Ethernet Modbus TCP/IP esetén
Kommunikációs portok protokolljai: USB port: USB - SoMachine-Network, Nem izolált soros kapcsolat: Modbus master/slave - RTU/ASCII vagy SoMachine-Network, Ethernet Modbus TCP/IP: Modbus TCP/IP client/server
Mechanikai és környezeti jellemzők
IP védettségi fokozat: IP20 védőburkolattal
Rögzítési mód: TH35-15 típusú kalapsín az IEC 60715 szerint, TH35-7,5 típusú kalapsín vagy panel rögzítőkészlettel az IEC 60715 szerint
Méretek (mag x mély x szél): 90 mm x 70 mm x 175 mm
Üzemi környezeti hőmérséklet: 0...55 °C (vízszintes telepítés)
Tárolási környezeti hőmérséklet: -25...70 °C
