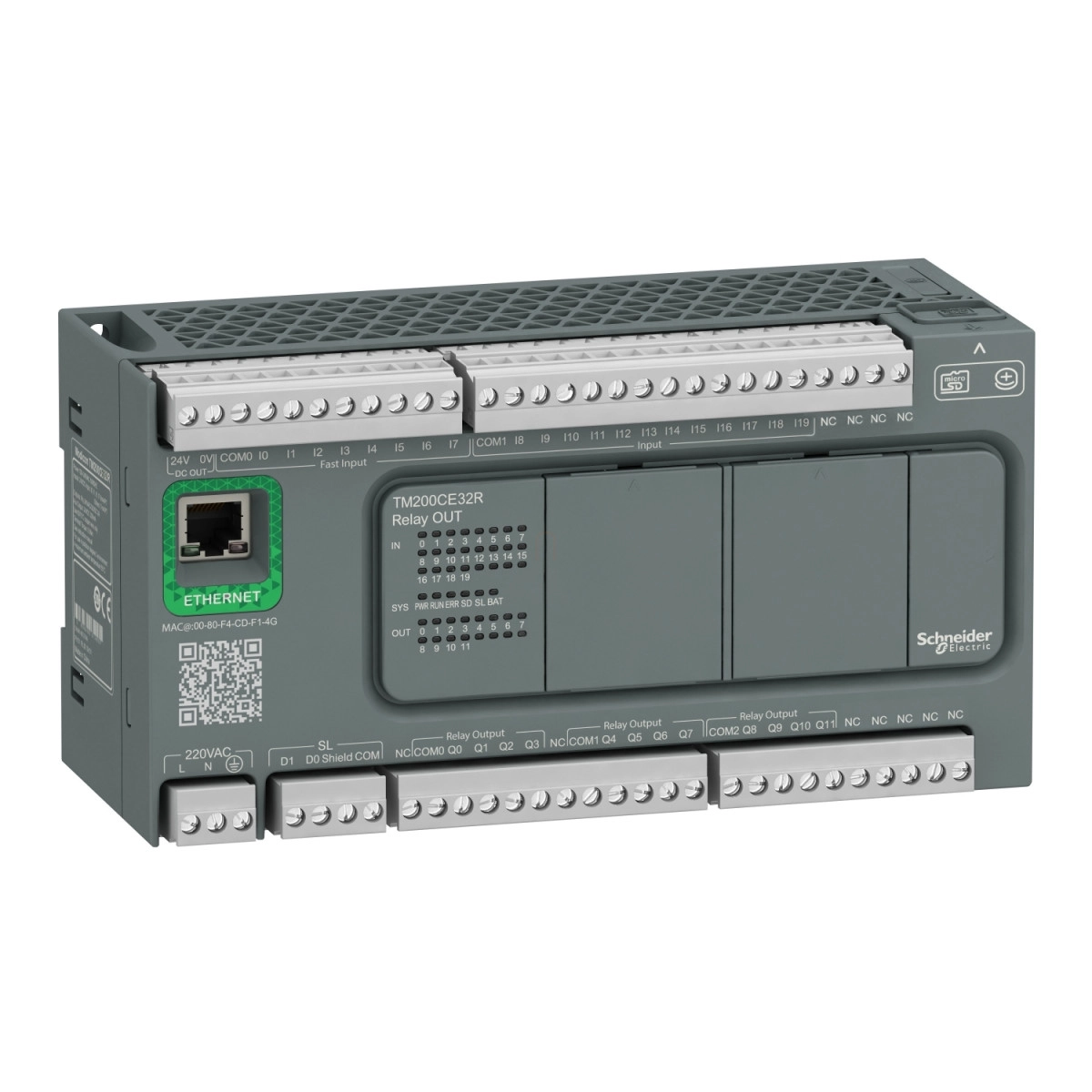

A Schneider Electric Easy Modicon M200 TM200CE32R egy sokoldalú, nagy teljesítményű logikai vezérlő (PLC), amely ideális megoldás különböző ipari automatizálási feladatok megvalósítására. Ez a 100-240 V AC tápfeszültséggel működő, kompakt kialakítású vezérlő tökéletes választás mind az egyszerűbb, mind a komplexebb vezérlési rendszerek kiépítéséhez.
A TM200CE32R modell 32 be-/kimenettel rendelkezik, amely 20 bemeneti és 12 relés kimeneti pontot jelent. A bemeneti pontok között különböző típusok találhatók: 4 gyors bemenet (I2-I5), 4 nagy sebességű bemenet (I0, I1, I6, I7) és 12 normál bemenet (I8-I19). A 24V DC bemenetek különböző válaszidővel rendelkeznek, a nagy sebességű bemenetekre 5 mikroszekundum, a gyors bemenetekre 35-100 mikroszekundum, míg a normál bemenetekre 35-125 mikroszekundum jellemző. A bemenetekre sink vagy source (pozitív/negatív) típusú eszközök csatlakoztathatók, megfelelve az IEC 61131-2 szabványnak. A 12 relés kimenet normál nyitott konfigurációjú, és képes 24V DC vagy 220V AC feszültséggel működő eszközök vezérlésére, maximálisan 2A terhelhetőséggel kimenetenként. A maximális kimeneti közös áram 4A/COM port, ami biztosítja a megfelelő terhelhetőséget.
A TM200CE32R vezérlő kiváló kommunikációs lehetőségekkel rendelkezik. Beépített Ethernet porttal, valamint RS485 soros kommunikációs interfésszel van ellátva. A soros portok támogatják a Modbus RTU/ASCII protokollt és a SoMachine-Network kommunikációt, míg az USB port (mini B USB 2.0 csatlakozóval) programozási célokat szolgál. A kommunikációs sebességek a soros porton 1.2-115.2 kbit/s között állíthatók, míg az USB port 12 Mbit/s sebességű. Az Ethernet kapcsolat további lehetőségeket biztosít a hálózati kommunikációra és a rendszer integrációra.
A TM200CE32R technikai paraméterei között említést érdemel a 0.3 ms végrehajtási idő 1 KInstruction esetén, valamint a 0.2 mikroszekundum végrehajtási idő Boolean utasításonként. A vezérlő 512 byte belső flash memóriával rendelkezik a programok biztonsági mentésére, valamint opcionálisan 32 GB micro SD kártyát is támogat. A belső BR2032 Li-CFx elem 5 éves élettartamot biztosít, és a vezérlő akár 3 évig képes megőrizni a programokat tápellátás nélkül. A készülék támogatja a PID szabályozást, akár 14 hurok egyidejű kezelésével, valamint a nagy sebességű számlálás funkciókat (HSC mód) a gyors bemeneteken, akár 100 kHz frekvenciáig, 32 bites felbontással.
Schneider Electric Modicon Easy M200 - TM200CE32R -PLC, 32 I/O1xRS485, 1xEthernet, relés kimenet, 230 VAC műszaki adatok
Alapadatok
Termékcsalád: Easy Modicon M200
Termék vagy komponens típusa: Logikai vezérlő (PLC)
Névleges tápfeszültség: 100...240 V AC
Diszkrét I/O száma: 32
Be- és kimeneti jellemzők
Diszkrét bemenetek száma: 20 db (4 gyors bemenet: I2...I5, 4 nagy sebességű bemenet: I0, I1, I6, I7, 12 normál bemenet: I8...I19)
Diszkrét kimenetek száma: 12 relé
Diszkrét bemenet feszültség: 24 V DC
Diszkrét bemenet áram: 7 mA normál bemenetre, 7 mA gyors bemenetre, 9 mA nagy sebességű bemenetre
Diszkrét bemenet logika: Sink vagy source (pozitív/negatív) típus 1 az IEC 61131-2 szerint
Diszkrét kimenet feszültség: 24 V DC, 220 V AC
Diszkrét kimenet áram: 2 A relés kimenetekre
Diszkrét kimenet típusa: Relé, alapállapotban nyitott
Teljesítményfelvétel: 55...66 VA 100...240 V AC mellett (maximális I/O esetén)
Kommunikációs funkciók
Integrált csatlakozás: USB port mini B USB 2.0 csatlakozóval, nem szigetelt soros kapcsolat (serial 1) terminálblokk csatlakozóval és RS485 interfésszel, nem szigetelt soros kapcsolat (serial 2) terminálblokk csatlakozóval és RS232/RS485 interfésszel, szigetelt soros kapcsolat (serial 2) terminálblokk csatlakozóval és RS485 interfésszel
Átviteli sebesség: 1.2...115.2 kbit/s (alapértelmezett: 115.2 kbit/s) 15 m-es busz hosszúságnál RS485 esetén, 1.2...115.2 kbit/s (alapértelmezett: 115.2 kbit/s) 3 m-es busz hosszúságnál RS232 esetén, 12 Mbit/s USB-nél
Kommunikációs portok protokollja: USB port: USB - SoMachine-Network, Nem szigetelt soros kapcsolat: Modbus master/slave - RTU/ASCII vagy SoMachine-Network
Fizikai jellemzők
Méretek: 90 mm (magasság) x 175 mm (szélesség) x 70 mm (mélység)
Nettó súly: 0.504 kg
IP védettség: IP20 védőburkolattal
Üzemi hőmérséklet: 0...55 °C (vízszintes telepítés)
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 10...95%, kondenzáció nélkül (üzem közben), 10...95%, kondenzáció nélkül (tárolás közben)
Rezgésállóság: 3.5 mm 5...8.4 Hz-en szimmetrikus sínen, 1 gn 8.4...150 Hz-en szimmetrikus sínen, 3.5 mm 5...8.7 Hz-en panel szerelésnél, 2 gn 8.7...150 Hz-en panel szerelésnél
Speciális funkciók
Memória kapacitás: 512 byte belső flash a programok biztonsági mentésére
Adattárolási eszköz: 32 GB micro SD kártya (opcionális)
Elem típusa: BR2032 Li-CFx (Lítium-Szén-Monofluorid), elem élettartama: 5 év
Backup idő: 3 év 25 °C-on (tápellátás megszakításakor)
Végrehajtási idő 1 KInstruction esetén: 0.3 ms esemény és periodikus feladathoz
Végrehajtási idő utasításonként: 0.2 µs Boolean
Eseménytask végrehajtási idő: 60 µs válaszidő
Órajel drift: <= 90 s/hónap 25 °C-on
Szabályozási hurok: Állítható PID szabályozó akár 14 egyidejű hurokig
Számlálási bemenetek száma: 4 gyors bemenet (HSC mód) 100 kHz-en 32 bit
