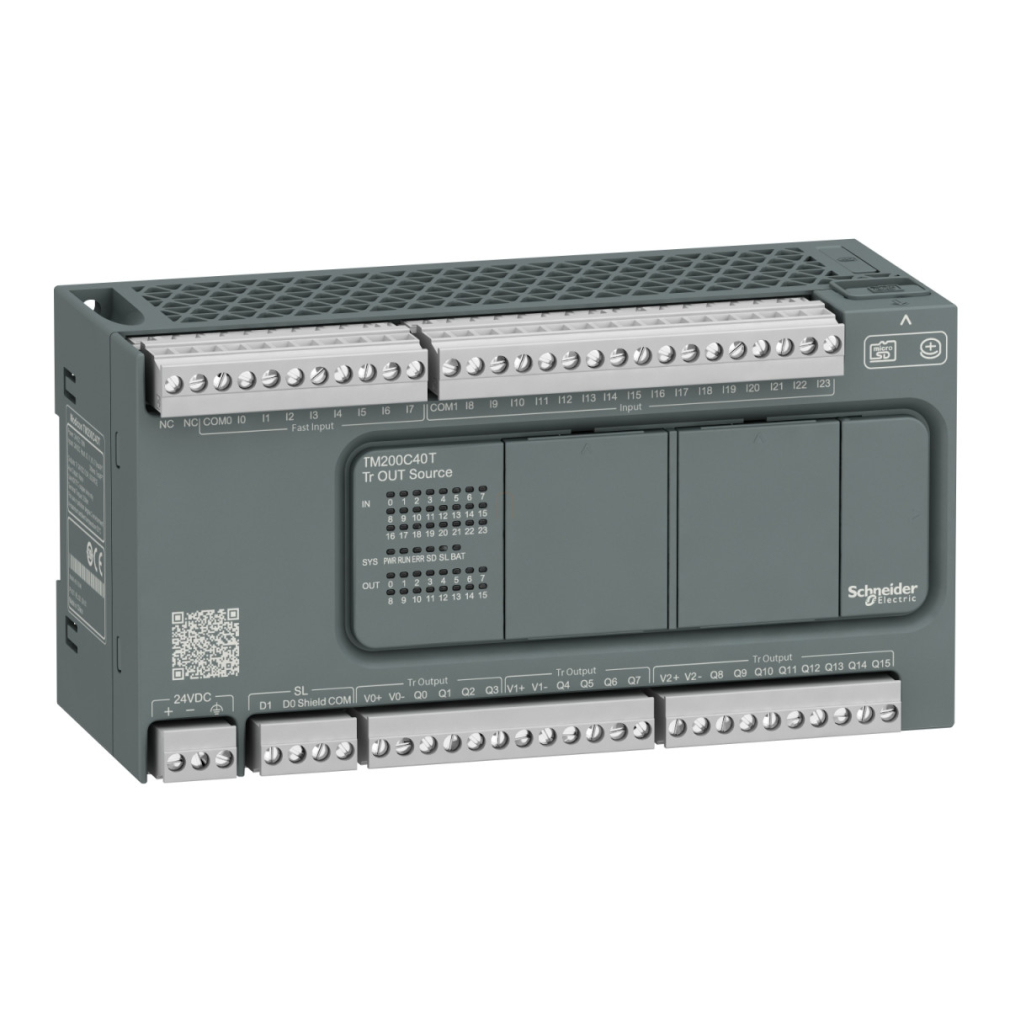

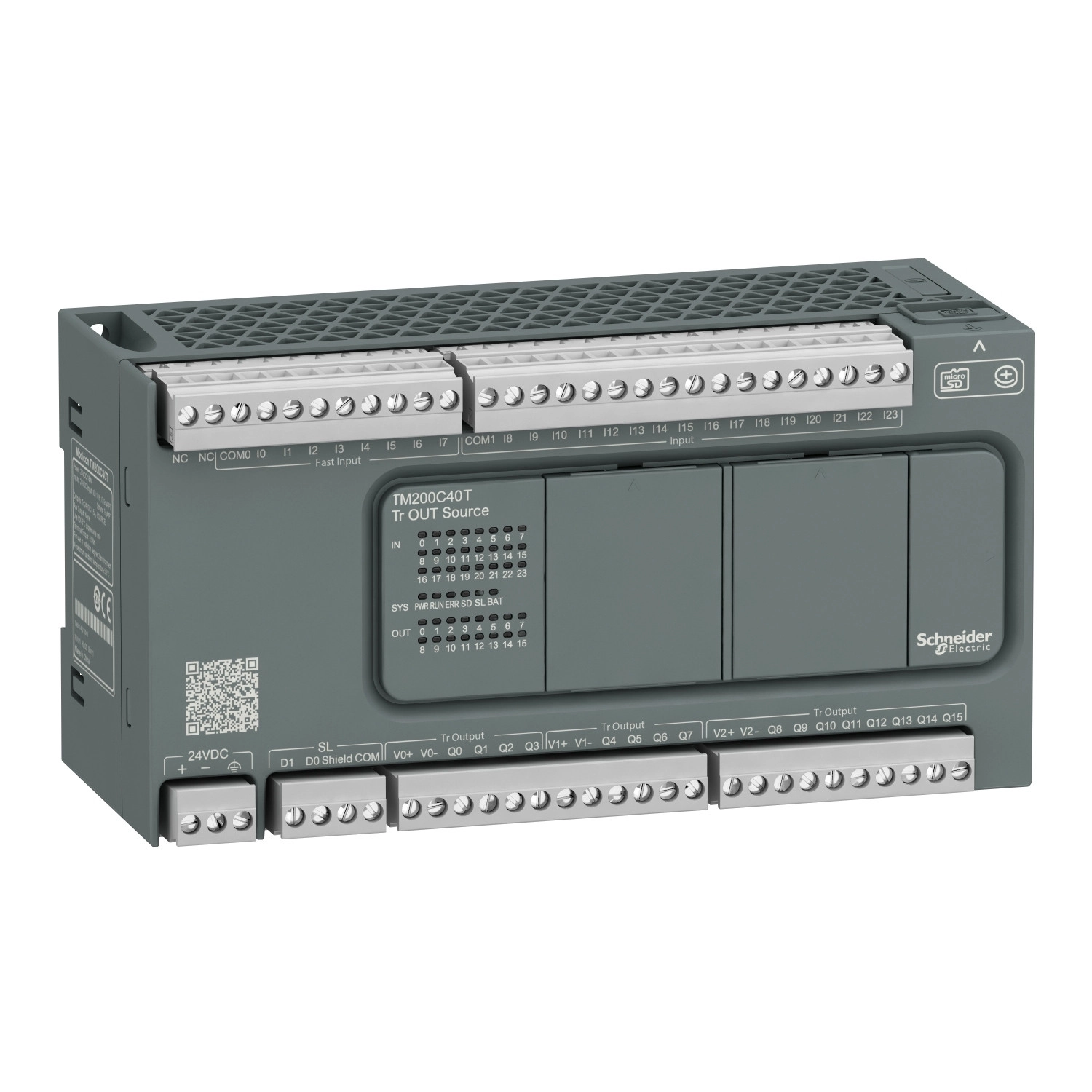

A Schneider Electric Modicon Easy M200 TM200C40T egy sokoldalú és megbízható logikai vezérlő (PLC), amely ideális automatizálási feladatok széles köréhez. Ez a 24 V DC tápfeszültséggel működő modell 40 diszkrét I/O ponttal rendelkezik, ami kiváló választássá teszi közepes méretű vezérlési alkalmazásokhoz. A TM200C40T típusszámú készülék a Schneider Electric Easy Modicon M200 termékcsalád tagjaként kínál kiváló ár-érték arányt ipari automatizálási feladatokhoz.
A TM200C40T kiemelkedő jellemzője a 40 I/O pont rugalmas konfigurációja: 24 diszkrét bemenet (ebből 4 gyors bemenet az I2...I5 terminálokon, 4 nagysebességű bemenet az I0, I1, I6, I7 terminálokon, valamint 16 normál bemenet az I8...I23 terminálokon) és 16 tranzisztoros kimenet (ebből 2 gyors kimenet Q0...Q1 a PLS/PWM/PTO módokban, valamint 14 standard tranzisztoros kimenet Q2...Q15). A bemenetek 24 V DC feszültséggel működnek, 7 mA bemeneti árammal, és támogatják mind a nyelő (sink), mind a forrás (source) logikát, megfelelve az IEC 61131-2 szabvány 1-es típusának. A kimenetek típusa pozitív logikájú (source) tranzisztor, egyenként 0,5 A kimeneti áramerősséggel.
A vezérlő funkcionalitása figyelemre méltó: 14 egyidejű PID-szabályozó hurok, pozicionálási funkciók (PWM/PLS 2 csatorna 100 kHz-en), valamint számlálási képességek (4 gyors bemenet HSC módban, 32 bites, 100 kHz-es). A készülék belső flash memóriája 512 byte, ami programok mentésére szolgál, valamint támogatja az opcionális 32 GB micro SD kártyát is. A BR2032 Li-CFx (Lítium-Szén-monofluorid) elem 5 éves élettartamot biztosít, és áramkimaradás esetén 3 évig képes adatmegőrzésre 25 °C-on.
A kommunikációs lehetőségek széles választéka áll rendelkezésre: mini B USB 2.0 csatlakozó programozáshoz, nem izolált RS485 soros port (Serial 1), valamint választhatóan RS232/RS485 (Serial 2) vagy izolált RS485 interfész. A kommunikációs protokollok között megtalálható az USB-SoMachine-Network és a Modbus master/slave - RTU/ASCII. A rendszer állapotát jól látható LED-ek jelzik: tápellátás, futás, modul hiba, SD kártya hozzáférés, akkumulátor állapot, valamint az egyes I/O csatornák állapota.
A fizikai jellemzők tekintetében a TM200C40T kompakt kialakítású: 90 mm magasság, 70 mm mélység és 175 mm szélesség. Szerelése rugalmas, támogatja mind a TH35-15, mind a TH35-7,5 típusú DIN sínre történő rögzítést az IEC 60715 szabvány szerint, valamint panelre is szerelhető rögzítőkészlettel. A vezérlő védettségi szintje IP20, védőburkolattal. Működési hőmérséklet-tartománya 0...55 °C vízszintes telepítés esetén, relatív páratartalom 10-95% (kondenzáció nélkül). A készülék kiváló ellenálló képességgel rendelkezik környezeti hatásokkal szemben, beleértve a vibrációt, ütéseket és elektromágneses zavarokat, megfelelve a vonatkozó IEC szabványoknak.
Schneider Electric Modicon Easy M200 - TM200C40T -PLC, 40 I/O1xRS485, tranzisztoros kimenet (source), 24 VDC műszaki adatok
Főbb jellemzők
Termékcsalád: Easy Modicon M200
Termék típusa: Logikai vezérlő (PLC)
Névleges tápfeszültség: 24 V DC
Diszkrét I/O pontok száma: 40
Bemenetek
Diszkrét bemenetek:
- I2...I5: 4 gyors bemenet
- I0, I1, I6, I7: 4 nagysebességű bemenet
- I8...I23: 16 normál bemenet
Bemeneti feszültség: 24 V DC
Bemeneti áram: 7 mA
Bemeneti logika: Sink vagy source (pozitív/negatív) 1-es típus, IEC 61131-2 szerint
Bemeneti impedancia: 3,3 kOhm
Kimenetek
Diszkrét kimenetek:
- Q0...Q1: 2 gyors kimenet (PLS/PWM/PTO módban)
- Q2...Q15: 14 tranzisztoros kimenet
Kimeneti feszültség: 24 V DC
Kimeneti áram: 0,5 A
Kimeneti típus: Tranzisztor
Kimeneti logika: Pozitív logika (source)
Teljesítmény jellemzők
Teljesítményfelvétel: 18 W 24 V DC-nél (max. I/O esetén)
Maximális bővíthetőség:
- 4 bővítő modul 64 diszkrét kimenettel relé esetén
- 4 bővítő modul 144 diszkrét kimenettel tranzisztor esetén
Tápfeszültség határértékek: 20,4...28,8 V
Bekapcsolási áram: 35 A
Válaszidők
Bemenet:
- I2...I5: 35 µs bekapcsolás, 100 µs kikapcsolás
- I0, I1, I6, I7: 5 µs bekapcsolás, 5 µs kikapcsolás
- I8...I13: 35 µs bekapcsolás, 100 µs kikapcsolás
- I14...I23: 55 µs bekapcsolás, 125 µs kikapcsolás
Kimenet: 1 ms bekapcsolás, 1 ms kikapcsolás (Q0...Q15)
Memória és tárolás
Memória kapacitás: 512 byte belső flash memória programok mentéséhez
Adattárolás: 32 GB micro SD kártya (opcionális)
Elem típus: BR2032 Li-CFx, élettartam: 5 év
Adatmegőrzés: 3 év 25°C-on (tápellátás megszakadásakor)
Kommunikáció
Csatlakozási lehetőségek:
- USB port mini B USB 2.0 csatlakozóval
- Nem izolált soros kapcsolat (serial 1) sorkapcsos csatlakozóval és RS485 interfésszel
- Nem izolált soros kapcsolat (serial 2) sorkapcsos csatlakozóval és RS232/RS485 interfésszel
- Izolált soros kapcsolat (serial 2) sorkapcsos csatlakozóval és RS485 interfésszel
Átviteli sebesség:
- 1,2...115,2 kbit/s (alapértelmezetten 115,2 kbit/s) 15 m-es buszvezetéknél RS485 esetén
- 1,2...115,2 kbit/s (alapértelmezetten 115,2 kbit/s) 3 m-es buszvezetéknél RS232 esetén
- 12 Mbit/s USB esetén
Kommunikációs protokollok:
- USB port: USB - SoMachine-Network
- Nem izolált soros kapcsolat: Modbus master/slave - RTU/ASCII vagy SoMachine-Network
Fizikai jellemzők
Méretek: 90 mm magasság, 70 mm mélység, 175 mm szélesség
Súly: 0,522 kg
Védelmi szint: IP20 védőburkolattal
Szerelés: TH35-15 vagy TH35-7,5 DIN sínre, vagy panelre rögzítőkészlettel
Működési hőmérséklet: 0...55°C (vízszintes telepítés)
Relatív páratartalom: 10...95% kondenzáció nélkül
Szabványok és megfelelőség
Tanúsítványok: CE
Szabványok: IEC 61131-2, IEC 61010-2-201
