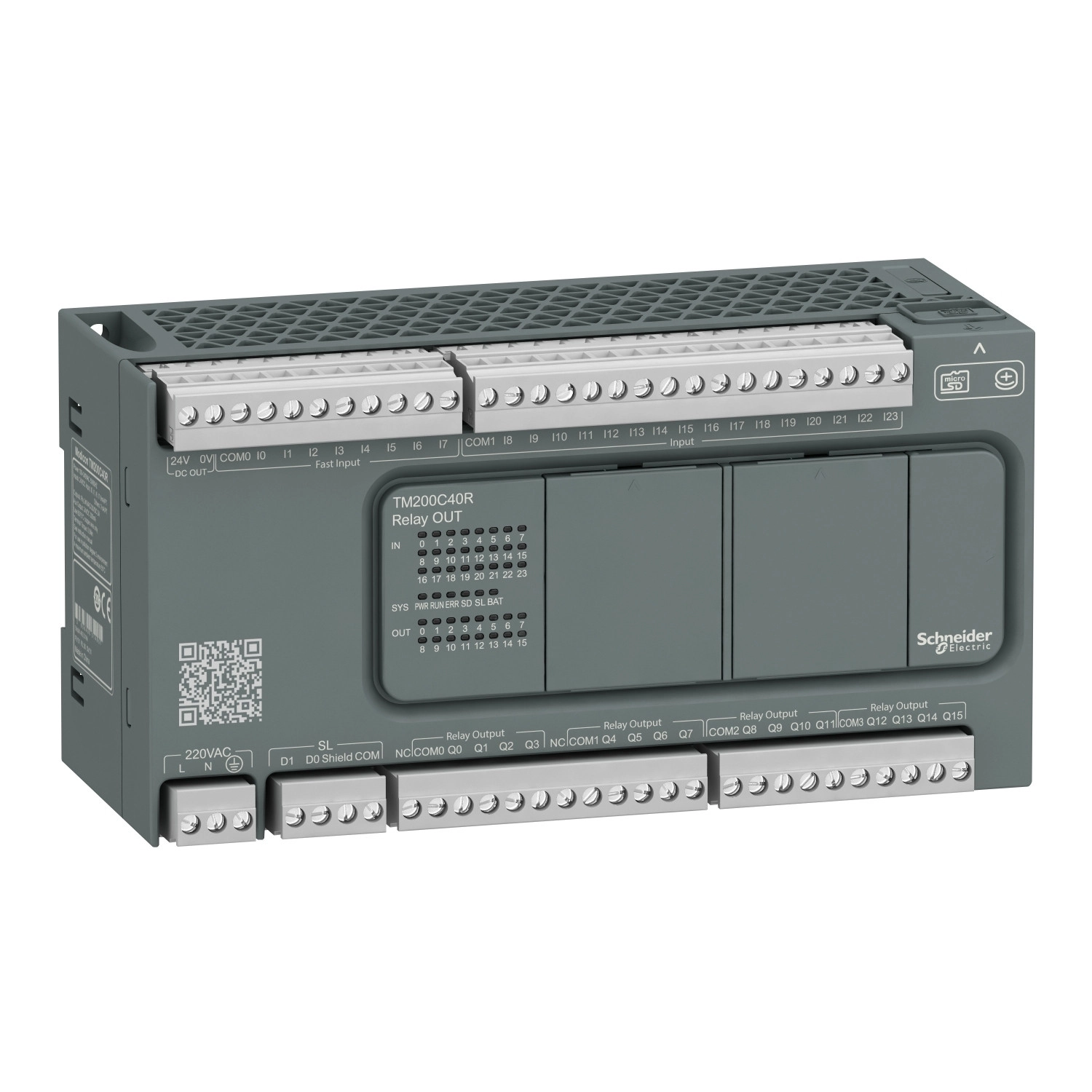

A Schneider Electric Easy Modicon M200 TM200C40R egy sokoldalú logikai vezérlő, amely ideális megoldást kínál az ipari automatizálási feladatok széles köréhez. Ez a 100-240 V AC tápfeszültséggel működő PLC összesen 40 be- és kimeneti pontot tartalmaz, amelyek rugalmas konfigurációt tesznek lehetővé különböző alkalmazásokban.
A TM200C40R modell kimondottan előnyös tulajdonsága a 24 diszkrét bemenet, amelyek többféle sebességgel rendelkeznek: 4 gyors bemenet (I2...I5), 4 nagy sebességű bemenet (I0, I1, I6, I7) és 16 normál bemenet (I8...I23). A bemenetek 24V DC feszültséggel működnek, és 7 mA áramfelvétellel rendelkeznek. A bemenetei sink vagy source (pozitív/negatív) logikával működnek, megfelelve az IEC 61131-2 szabvány 1-es típusú követelményeinek. A kimeneti oldalon 16 relé kimenettel rendelkezik, amelyek egyenként 2A terhelhetőséget biztosítanak, és képesek 24V DC vagy 220V AC feszültséggel működő eszközök vezérlésére.
A TM200C40R teljesítménye figyelemre méltó, 0.3 ms végrehajtási idővel rendelkezik 1 KInstruction esetén, valamint esemény és periodikus feladatokhoz. A Boole műveletek végrehajtási ideje mindössze 0.2 µs. A vezérlő maximum 4 I/O bővítőmodullal egészíthető ki, amely akár 128 diszkrét kimenetet is jelenthet tranzisztoros kimenet esetén, vagy 80 diszkrét kimenetet relés kimenet esetén. A számlálófunkció tekintetében 4 gyors bemenet használható HSC (High-Speed Counter) módban, 100 kHz-es frekvencián, 32 bites felbontással. A vezérlőegység számos jeltípust támogat, beleértve a kvadratúra (x1, x2, x4), impulzus/irány, egyfázisú és CW/CCW jeleket, mindegyiket 100 kHz-es frekvencián.
A kommunikációs lehetőségek is széleskörűek: a készülék USB port (mini B USB 2.0 csatlakozóval), valamint nem izolált soros kapcsolat (RS485 és RS232/RS485 interfésszel) és izolált soros kapcsolat (RS485 interfésszel) révén csatlakoztatható. Az átviteli sebesség 1.2...115.2 kbit/s (alapértelmezetten 115.2 kbit/s), az RS485 esetén 15 m, RS232 esetén 3 m busz hosszúságig, míg az USB esetében 12 Mbit/s. A támogatott kommunikációs protokollok közé tartozik az USB port esetén USB - SoMachine-Network, a nem izolált soros kapcsolat esetén pedig Modbus master/slave - RTU/ASCII vagy SoMachine-Network.
Az eszköz fejlett diagnosztikai funkciókat kínál a beépített LED-eknek köszönhetően, amelyek jelzik a tápellátás állapotát (PWR), a futást (RUN), a modulhibát (ERR), az SD kártya hozzáférést (SD), az akkumulátor állapotát (BAT), az SL1 kapcsolat állapotát, valamint az I/O-k állapotát. A memória tekintetében 512 byte belső flash memóriával rendelkezik a programok biztonsági mentéséhez, továbbá opcionálisan 32 GB-os micro SD kártyával bővíthető. Az eszközbe BR2032 Li-CFx (Lítium-szén-monofluorid) elem is beépítésre került, amely 5 éves élettartammal rendelkezik, és 3 éves biztonsági mentést biztosít 25 °C-on tápellátás megszakadása esetén.
Schneider Electric Modicon Easy M200 - TM200C40R -PLC, 40 I/O1xRS485, relés kimenet, 230 VAC műszaki adatok
Általános jellemzők
Termékcsalád: Easy Modicon M200
Terméktípus: Logikai vezérlő
Tápfeszültség: 100...240 V AC
Tápfeszültség határértékek: 85...264 V
Hálózati frekvencia: 50/60 Hz
Bekapcsolási áram: 50 A
Teljesítményfelvétel: 59...69 VA 100...240 V AC esetén (max. I/O-val)
Be- és kimeneti jellemzők
Diszkrét I/O száma: 40
Diszkrét bemenetek száma: 24 (4 gyors bemenet I2...I5, 4 nagy sebességű bemenet I0, I1, I6, I7, 16 normál bemenet I8...I23)
Diszkrét bemeneti feszültség: 24 V DC
Diszkrét bemeneti áram: 7 mA
Diszkrét bemeneti logika: Sink vagy source (pozitív/negatív) típus 1 az IEC 61131-2 szabványnak megfelelően
Diszkrét kimenetek száma: 16 relés kimenet
Diszkrét kimeneti feszültség: 24 V DC / 220 V AC
Diszkrét kimeneti áram: 2 A
Diszkrét kimenet típusa: Relés, alaphelyzetben nyitott
Teljesítmény és időzítés
Válaszidő: 5 µs kikapcsolás, 5 µs bekapcsolás (I0, I1, I6, I7 nagy sebességű bemenetek esetén)
100 µs kikapcsolás, 35 µs bekapcsolás (I2...I5 gyors bemenetek esetén)
100 µs kikapcsolás, 35 µs bekapcsolás (I8...I13 normál bemenetek esetén)
125 µs kikapcsolás, 55 µs bekapcsolás (I14...I23 normál bemenetek esetén)
10 ms kikapcsolás, 10 ms bekapcsolás (Q0...Q15 relés kimenetek esetén)
Konfigurálható szűrési idő: 0 ms / 3 ms / 12 ms bemenetekhez
Kommunikáció
Integrált csatlakozási típus: USB port mini B USB 2.0 csatlakozóval, nem izolált soros kapcsolat (serial 1) sorkapocs csatlakozóval és RS485 interfésszel, nem izolált soros kapcsolat (serial 2) sorkapocs csatlakozóval és RS232/RS485 interfésszel, izolált soros kapcsolat (serial 2) sorkapocs csatlakozóval és RS485 interfésszel
Átviteli sebesség: 1.2...115.2 kbit/s (alapértelmezetten 115.2 kbit/s) 15 m buszhosszúságig RS485 esetén, 1.2...115.2 kbit/s (alapértelmezetten 115.2 kbit/s) 3 m buszhosszúságig RS232 esetén, 12 Mbit/s USB esetén
Kommunikációs port protokoll: USB port: USB - SoMachine-Network, nem izolált soros kapcsolat: Modbus master/slave - RTU/ASCII vagy SoMachine-Network
Memória és tárolás
Memóriakapacitás: 512 byte belső flash programok biztonsági mentéséhez
Adattárolás: Opcionális 32 GB micro SD kártya
Elem típusa: BR2032 Li-CFx (Lítium-szén-monofluorid), élettartam: 5 év
Biztonsági mentés ideje: 3 év 25 °C-on (tápellátás megszakadásakor)
Fizikai jellemzők
Védettségi szint: IP20 védőfedéllel
Rögzítés: TH35-15 típusú kalapsín vagy TH35-7.5 típusú lap vagy panel rögzítőkészlettel, az IEC 60715 szabványnak megfelelően
Méretek: 175 mm (szélesség) x 90 mm (magasság) x 70 mm (mélység)
Tömeg: 0.504 kg
Környezeti feltételek
Működési hőmérséklet: 0...55 °C (vízszintes telepítés esetén)
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 10...95% kondenzáció nélkül (működés és tárolás közben)
Üzemi magasság: 0...2000 m
Tárolási magasság: 0...3000 m
