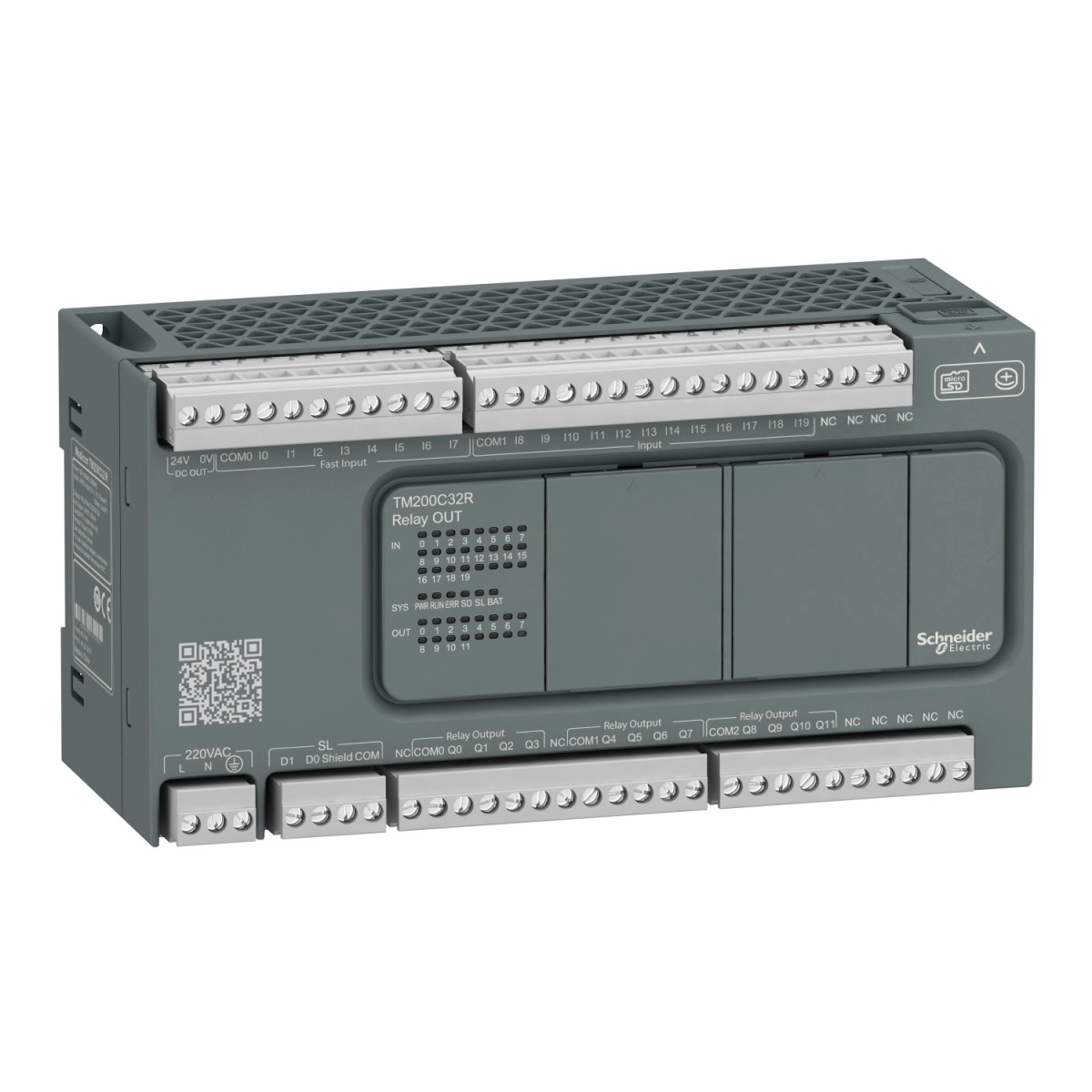

A Schneider Electric Modicon Easy M200 TM200C32R típusú logikai vezérlő (PLC) egy sokoldalú, nagy teljesítményű automatizálási megoldás, amely ideális közepes komplexitású ipari alkalmazásokhoz. Ez a 220V AC tápfeszültségű, relés kimenetű modell tökéletes választás olyan területeken, ahol megbízható vezérlésre van szükség, akár nehéz környezeti körülmények között is.
A TM200C32R összesen 32 I/O ponttal rendelkezik, melyek között 20 diszkrét bemenetet és 12 relés kimenetet találsz. A bemenetek differenciáltan vannak kialakítva: 4 nagy sebességű bemenet (I0, I1, I6, I7), 4 gyors bemenet (I2-I5), valamint 12 normál bemenet (I8-I19) áll rendelkezésedre. A nagy sebességű és gyors bemenetek lehetővé teszik precíziós időzítések és számlálások megvalósítását, míg a 12 relés kimenet (normál nyitott) 2A áramerősséget képes kapcsolni, 24V DC vagy 220V AC feszültség mellett. A relés kimenetek kiválóan alkalmasak különböző terhelések, például motorok, szelepek, fűtőelemek vagy világítás közvetlen vezérlésére anélkül, hogy további köztes reléket kellene alkalmazni.
Teljesítmény tekintetében a TM200C32R kiemelkedő: a beépített nagy sebességű számlálók (HSC) akár 100 kHz-es frekvenciával képesek működni, támogatva a különböző bementi módokat (kvadratúra, impulzus/irány, egy fázisú, CW/CCW). A vezérlő végrehajtási ideje mindössze 0,3 ms 1000 utasításra vonatkoztatva, és akár 14 egyidejű PID szabályozó hurkot is képes kezelni, ami rendkívül rugalmassá teszi komplex szabályozási feladatok megoldásában. A rendszer 512 bájt belső flash memóriával rendelkezik a programok biztonsági mentéséhez, és opcionálisan akár 32 GB-os micro SD kártya is használható az adattároláshoz. A BR2032 típusú lítium-szén-monofluorid elem 5 éves élettartamot biztosít, és áramkimaradás esetén 3 évig képes megőrizni a programokat és beállításokat.
A kommunikációs lehetőségek tekintetében a TM200C32R rugalmas opciókkal rendelkezik: USB port programozáshoz, nem izolált soros link (RS485/RS232) Modbus master/slave protokollal, illetve izolált RS485 interfész. Ezek a kommunikációs portok lehetővé teszik a PLC integrálását különböző ipari hálózatokba, valamint a könnyű programozhatóságot és adatcserét más eszközökkel. A készülék IP20-as védettséggel rendelkezik (védőburkolattal), és megfelel az IEC 61131-2 és IEC 61010-2-201 szabványoknak. Méretei kompaktak: 90 mm magasság, 175 mm szélesség és 70 mm mélység, így könnyen beépíthető szűkös vezérlőszekrényekbe is. A szerelés történhet TH35-15 vagy TH35-7.5 típusú DIN-sínre, illetve panelre rögzítő készlettel.
Schneider Electric Modicon Easy M200 - TM200C32R -PLC, 32 I/O1xRS485, relés kimenet, 230 VAC műszaki adatok
Főbb tulajdonságok
Termékcsalád: Easy Modicon M200
Terméktípus: Logikai vezérlő (PLC)
Névleges tápfeszültség: 100...240 V AC
Diszkrét I/O száma: 32
Bemeneti jellemzők
Diszkrét bemenet száma: I2...I5: 4 gyors bemenet, I0, I1, I6, I7: 4 nagy sebességű bemenet, I8...I19: 12 normál bemenet
Diszkrét bemenet feszültség: 24 V DC
Diszkrét bemenet áram: 7 mA
Bemeneti impedancia: 3.3 kOhm a diszkrét bemenetekhez
Diszkrét bemenet logika: Nyelő vagy forrás (pozitív/negatív) típus 1 az IEC 61131-2 szerint
Kimeneti jellemzők
Diszkrét kimenet száma: 12 relé
Diszkrét kimenet feszültség: 24 V DC / 220 V AC
Diszkrét kimenet áram: 2 A
Diszkrét kimenet típusa: Relé, alaphelyzetben nyitott
Kimeneti feszültséghatárok: 30 V DC / 250 V AC
Maximális áram kimeneti közös pontonként: 4 A a COM 0, COM 1 és COM 2 pontokon
Teljesítmény jellemzők
Teljesítményfelvétel: 55...66 VA 100...240 V AC mellett (maximális I/O esetén)
Végrehajtási idő 1000 utasításra: 0.3 ms esemény és periodikus feladatokhoz
Utasításonkénti végrehajtási idő: 0.2 μs logikai műveletekhez
Eseményfeladat végrehajtási ideje: 60 μs válaszidő
Kommunikációs lehetőségek
Beépített csatlakozási típus: USB port mini B USB 2.0 csatlakozóval, Nem izolált soros link serial 1 sorkapocsblokk csatlakozóval és RS485 interfésszel, Nem izolált soros link serial 2 sorkapocsblokk csatlakozóval és RS232/RS485 interfésszel, Izolált soros link serial 2 sorkapocsblokk csatlakozóval és RS485 interfésszel
Átviteli sebesség: 1.2...115.2 kbit/s (alapértelmezetten 115.2 kbit/s) 15 m busz hosszúság esetén RS485-nél, 1.2...115.2 kbit/s (alapértelmezetten 115.2 kbit/s) 3 m busz hosszúság esetén RS232-nél, 12 Mbit/s USB esetén
Kommunikációs port protokoll: USB port: USB - SoMachine-Network, Nem izolált soros link: Modbus mester/szolga - RTU/ASCII vagy SoMachine-Network
Fizikai jellemzők
Magasság: 90 mm
Szélesség: 175 mm
Mélység: 70 mm
Szerelési mód: TH35-15 kalap típusú sín az IEC 60715 szerint, TH35-7.5 kalap típusú sín vagy panel rögzítő készlettel az IEC 60715 szerint
IP védettségi fokozat: IP20 védőburkolattal
Környezeti feltételek
Üzemi környezeti hőmérséklet: 0...55 °C (vízszintes telepítés)
Tárolási környezeti hőmérséklet: -25...70 °C
Relatív páratartalom: 10...95%, kondenzáció nélkül (működés közben), 10...95%, kondenzáció nélkül (tárolás során)
Üzemi magasság: 0...2000 m
Tárolási magasság: 0...3000 m
