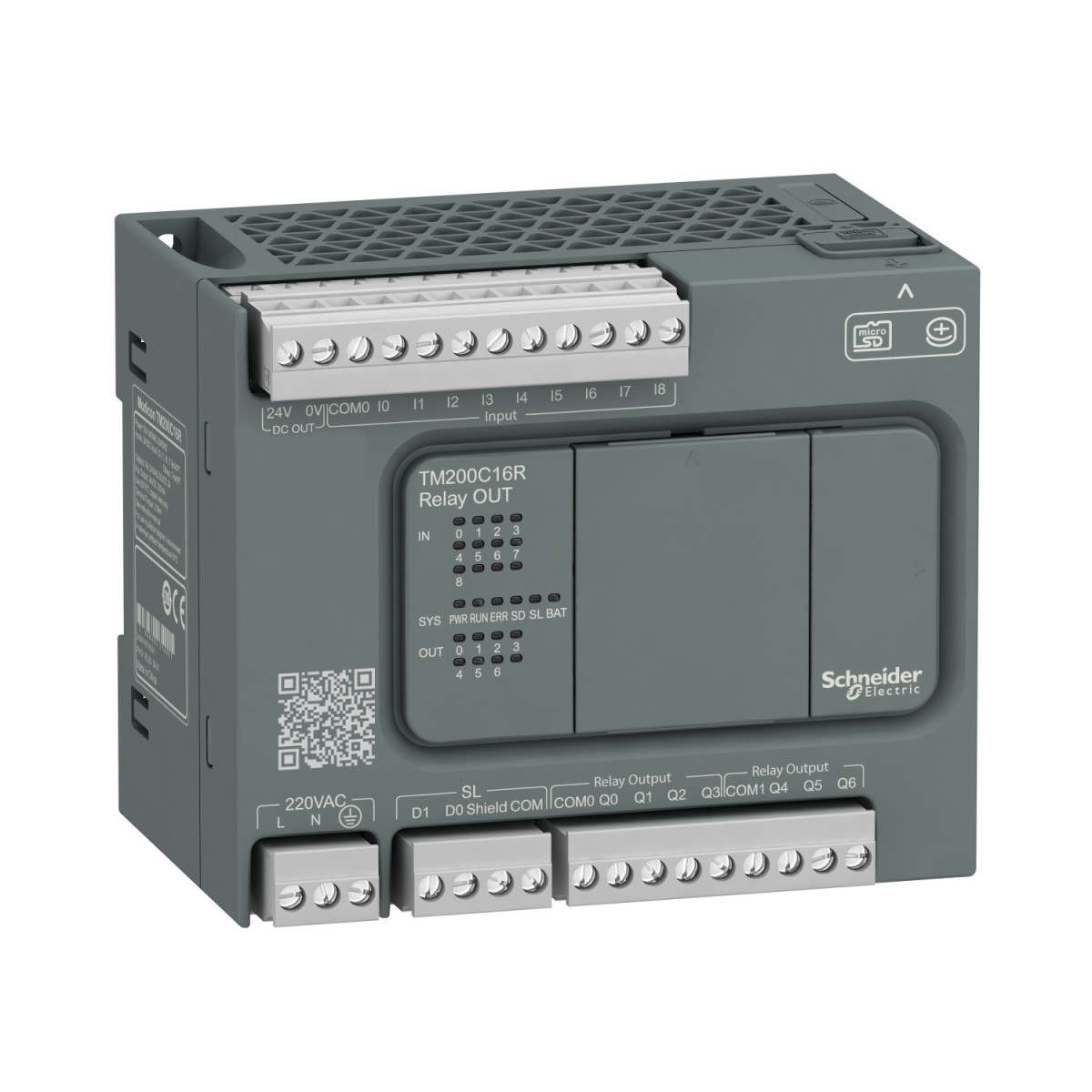

Az Easy Modicon M200 sorozathoz tartozó TM200C16R egy sokoldalú és hatékony logikai vezérlő (PLC), amely ideális megoldást jelent automatizálási feladatokhoz ipari és épületautomatizálási környezetben. Ez a Schneider Electric által gyártott kompakt PLC optimális választás olyan felhasználók számára, akik megbízható, rugalmas és könnyen konfigurálható irányítástechnikai megoldást keresnek.
A TM200C16R logikai vezérlő 16 I/O porttal rendelkezik, amelyből 9 bemenet és 7 relés kimenet. A bemenetek konfigurációja rendkívül sokoldalú: 1 normál bemenet, 4 gyors bemenet és 4 nagy sebességű bemenet. A készülék 24 V DC bemeneti feszültséggel működik, és 7 mA bemeneti áramot biztosít. A bemeneti logika konfigurálható, támogatja mind a sink (negatív), mind a source (pozitív) logikát, és megfelel az IEC 61131-2 szabvány 1-es típusának. A relés kimenetek normál nyitottak, és képesek 24 V DC vagy 220 V AC feszültségen működni, maximálisan 2 A kimeneti árammal. A tápellátás 100-240 V AC közötti tartományban biztosítható, 50/60 Hz hálózati frekvencián.
A TM200C16R vezérlő kiemelkedő jellemzője a bővíthetőség: maximum 4 I/O bővítőmodullal kiegészíthető, ami tranzisztoros kimenet esetén akár 64, relés kimenet esetén pedig akár 71 diszkrét kimenet kezelését teszi lehetővé. A készülék belső memóriája 512 bájt flash memória, ami 10 000 utasítás tárolására elegendő, valamint opcionálisan használható egy 32 GB-os micro SD kártya is adattárolásra. A vezérlő rendelkezik egy BR2032 Li-CFx (lítium-szén-monofluorid) elemmel, amely 5 éves élettartamot biztosít, és áramkimaradás esetén akár 3 évig is képes adatmegőrzést biztosítani 25°C-on.
A kommunikációs lehetőségek terén a TM200C16R igen sokoldalú: Mini B USB 2.0 csatlakozó, valamint RS485 és RS232/RS485 soros interfészek állnak rendelkezésre. A kommunikációs protokollok között megtalálható az USB-SoMachine-Network és a Modbus master/slave (RTU/ASCII). A vezérlő kiváló teljesítményt nyújt: a végrehajtási idő 1 KInstruction esetén 0,3 ms, Boolean utasításoknál pedig 0,2 μs. A PID szabályozás terén is kiemelkedő, akár 14 egyidejű szabályozási hurkot is képes kezelni.
Schneider Electric Modicon Easy M200 - TM200C16R -PLC, 16 I/O1xRS485, relés kimenet, 230 VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Easy Modicon M200
Eszköz típus: Logikai vezérlő
Névleges tápfeszültség: 100...240 V AC
Diszkrét I/O száma: 16
Diszkrét bemenetek száma: I8: 1 normál bemenet, I2...I5: 4 gyors bemenet, I0, I1, I6, I7: 4 nagy sebességű bemenet
Diszkrét kimenetek száma: 7 relé
Diszkrét bemenet feszültsége: 24 V DC
Diszkrét kimenet feszültsége: 24 V DC, 220 V AC
Diszkrét kimenet árama: 2 A
Diszkrét kimenet típusa: Normál nyitott relé
Teljesítményfelvétel: 51...63 VA 100...240 V AC esetén (maximális I/O-val)
Bővíthetőség
Maximum I/O bővítőmodul: 4 (tranzisztoros kimenet esetén maximum 64 diszkrét kimenettel, relés kimenet esetén maximum 71 diszkrét kimenettel)
Tápellátási jellemzők
Tápfeszültség határok: 85...264 V
Hálózati frekvencia: 50/60 Hz
Bekapcsolási áram: 50 A
Bemeneti jellemzők
Garantált 1-es feszültségszint: >= 15 V
Garantált 0-ás feszültségszint: <= 5 V
Bemeneti impedancia: 3.3 kOhm
Konfigurálható szűrési idő: 0 ms, 3 ms, 12 ms
Kimeneti jellemzők
Kimeneti feszültség határok: 30 V DC, 250 V AC
Maximális áram kimeneti csoportonként: 4 A (COM 0), 4 A (COM 1)
Elektromos élettartam: 100000 ciklus AC-12, 240 V, 480 VA, rezisztív; 100000 ciklus DC-12, 24 V, 48 W, rezisztív
Kapcsolási frekvencia: 0.1 Hz maximális terhelésnél
Mechanikai élettartam: 20000000 ciklus
Minimális terhelés: 10 mA 5 V DC esetén
Memória és tárolás
Memória kapacitás: 512 byte belső flash, 10000 utasítással programok biztonsági mentéséhez
Adattárolás: 32 GB micro SD kártya (opcionális)
Elem típus: BR2032 Li-CFx (Lítium-Szén-Monofluorid), elem élettartam: 5 év
Backup idő: 3 év 25 °C-on (tápellátás megszakításakor)
Teljesítmény jellemzők
Végrehajtási idő 1 KInstruction esetén: 0.3 ms
Utasítás végrehajtási idő: 0.2 µs Boolean
Esemény feladat végrehajtási idő: 60 µs válaszidő
Óra drift: <= 90 s/hónap 25 °C-on
Kommunikációs csatlakozások
Integrált csatlakozás: USB port mini B USB 2.0 csatlakozóval, nem izolált soros kapcsolat soros 1 (sorkapocs csatlakozóval és RS485 interfésszel), nem izolált soros kapcsolat soros 2 (sorkapocs csatlakozóval és RS232/RS485 interfésszel), izolált soros kapcsolat soros 2 (sorkapocs csatlakozóval és RS485 interfésszel)
Adatátviteli sebesség: 1.2...115.2 kbit/s (alapértelmezés: 115.2 kbit/s) 15 m buszhossznál RS485 esetén, 1.2...115.2 kbit/s (alapértelmezés: 115.2 kbit/s) 3 m buszhossznál RS232 esetén, 12 Mbit/s USB esetén
Kommunikációs port protokoll: USB port: USB - SoMachine-Network, nem izolált soros kapcsolat: Modbus master/slave - RTU/ASCII vagy SoMachine-Network
Fizikai jellemzők
IP védettség: IP20 védőburkolattal
Rögzítés: TH35-15 vagy TH35-7.5 kalapsínen, vagy panelen rögzítőkészlettel
Magasság: 90 mm
Mélység: 70 mm
Szélesség: 110 mm
Környezeti jellemzők
Működési hőmérséklet: 0...55 °C (vízszintes telepítés)
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 10...95%, kondenzáció nélkül
