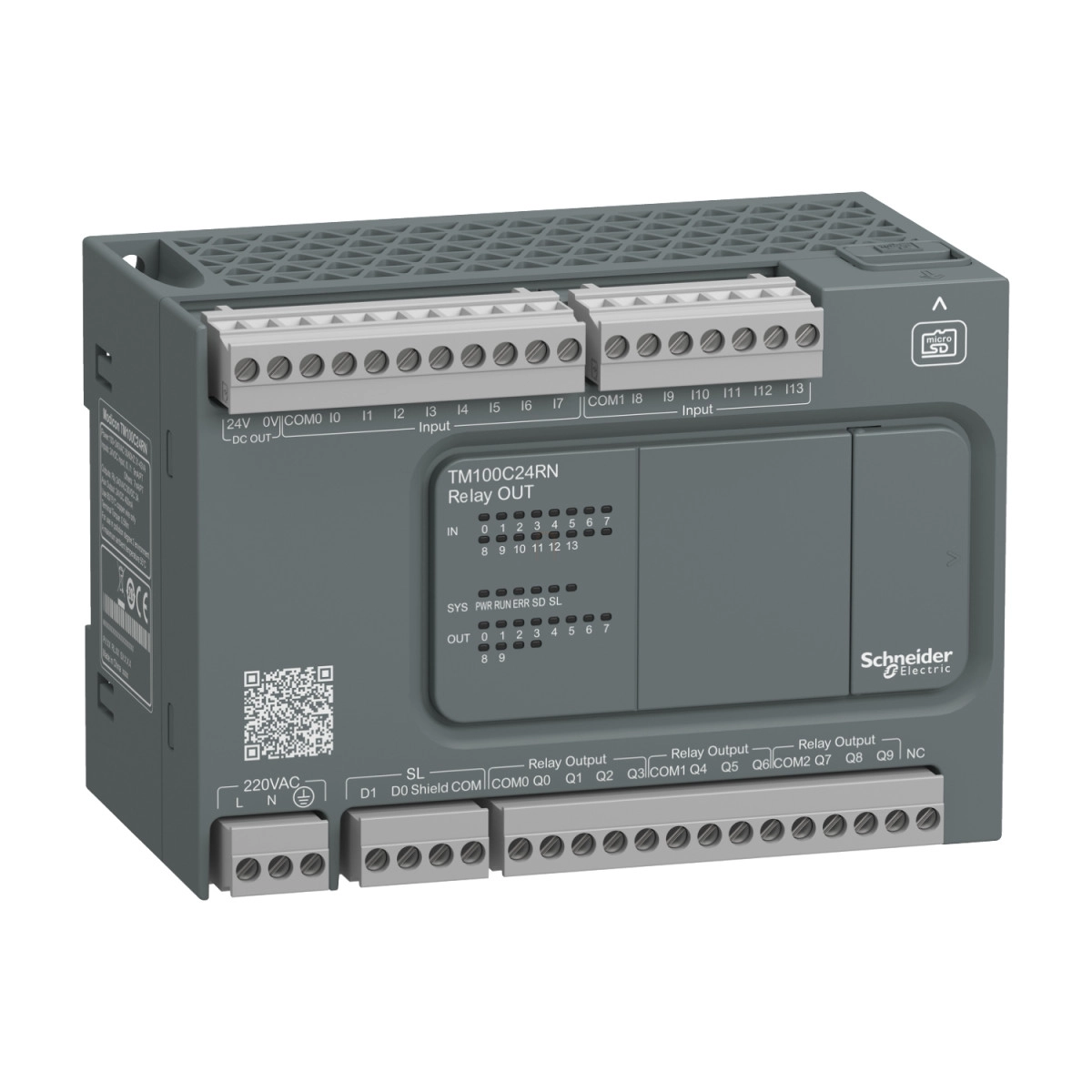

A Schneider Electric TM100C24RN egy sokoldalú és megbízható PLC (Programmable Logic Controller) a Modicon Easy M100 termékcsaládból, amelyet elsősorban ipari automatizálási feladatokra terveztek. Ez a kompakt vezérlő ideális választás mind egyszerűbb, mind összetettebb irányítási rendszerekhez, ahol megbízható teljesítményre és rugalmas alkalmazhatóságra van szükség.

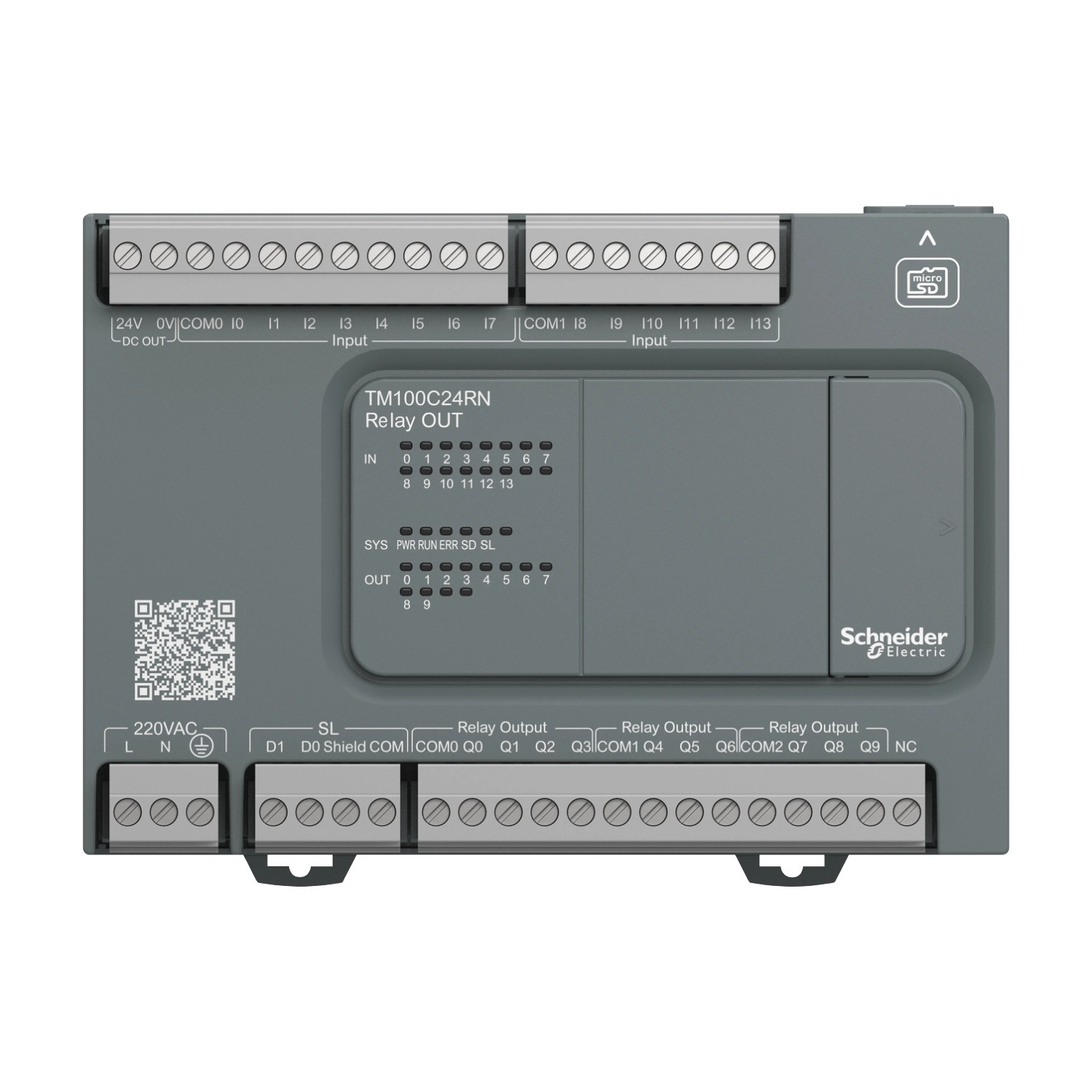

A TM100C24RN logikai vezérlő 24 diszkrét I/O ponttal rendelkezik, ebből 14 bemenet és 10 kimenet. A bemenetek három különböző típusba sorolhatók: 2 nagysebességű bemenet (I0...I1), 4 gyors bemenet (I2...I5) és 8 normál bemenet (I6...I13). Mindegyik bemenetcsoport különböző válaszidővel és felhasználási céllal bír. A nagysebességű bemenetek mindössze 5 µs bekapcsolási és kikapcsolási idővel rendelkeznek, ami rendkívül gyors jelfeldolgozást tesz lehetővé. A kimenetek tekintetében a készülék 10 relés kimenettel van felszerelve, amelyek normál nyitott (NO) típusúak, és 24 VDC vagy 220 VAC feszültséggel, valamint max. 2 A áramerősséggel működtethetők. Ezek a relék kiváló tartósságot biztosítanak, mechanikai élettartamuk 20 millió kapcsolási ciklus, elektromos élettartamuk pedig 100.000 ciklus mind AC-12, mind DC-12 üzemmódban.
A TM100C24RN tápfeszültség-tartománya 100...240 VAC, ami rendkívül rugalmassá teszi a különböző alkalmazási környezetekben. A készülék teljesítményfelvétele 31-43 VA között mozog, maximális I/O terhelés mellett. A controller számos kommunikációs lehetőséggel rendelkezik: egy nem izolált RS485 soros port (serial 1), egy RS232/RS485 port (serial 2), valamint egy USB port mini B csatlakozóval, amely 12 Mbit/s sebességgel működik. A soros portok 1,2-115,2 kbit/s átviteli sebességgel működnek, és támogatják a Modbus master/slave protokollt RTU/ASCII formátumban, valamint a SoMachine-Network protokollt.
A TM100C24RN számlálási képességei is figyelemre méltóak: két gyors bemenet (HSC mód) akár 60 kHz-es frekvenciával és 32 bites számlálási kapacitással. A vezérlő támogatja a kvadratúra (x1, x2, x4), impulzus/irány, egyállapotú és CW/CCW jelzésmódokat. A szabályozási funkciókat tekintve a készülék akár 14 egyidejű PID szabályozó kört is képes kezelni, ami rendkívül sokoldalúvá teszi komplex szabályozási feladatokban.

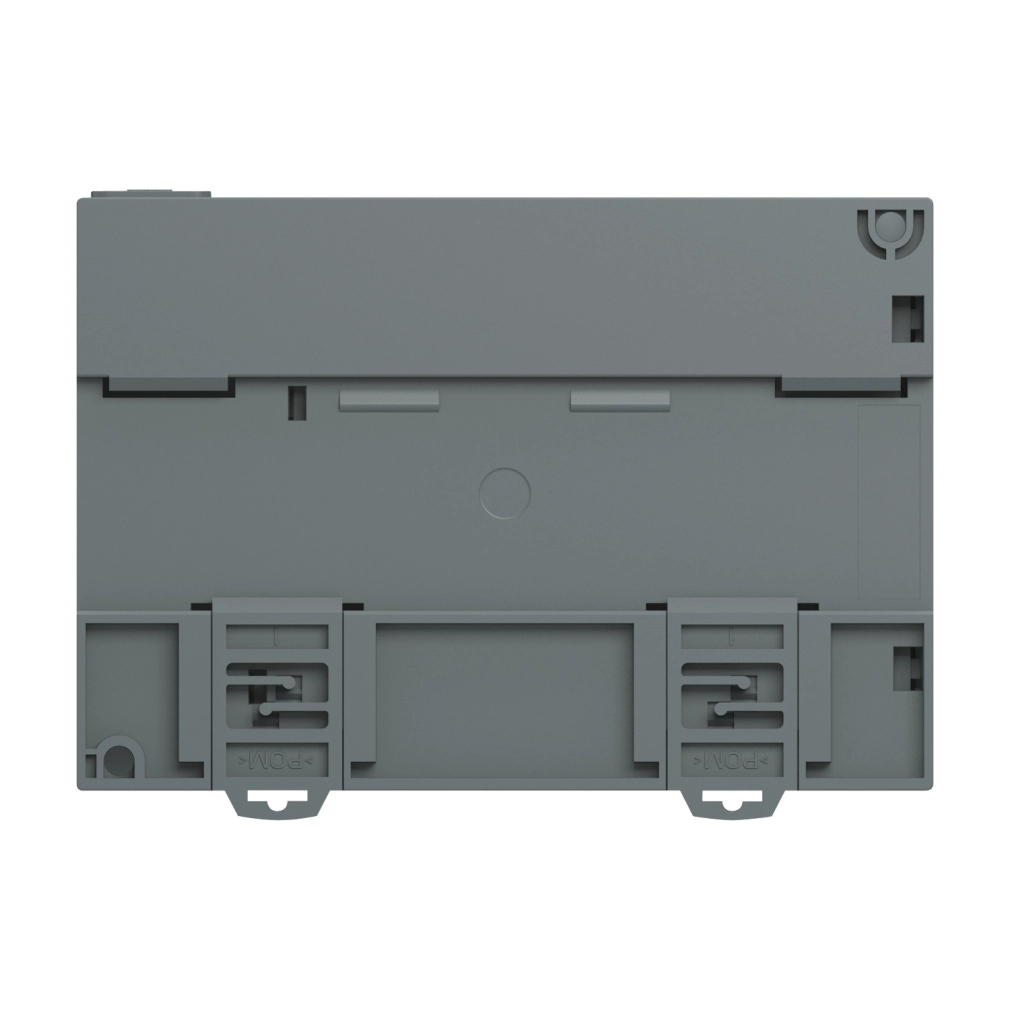

A programozási kapacitás tekintetében a TM100C24RN 1024 kB belső flash memóriával rendelkezik, amely akár 10.000 utasítást is képes tárolni. Az eseményvezérelt feladatok végrehajtási ideje mindössze 0,3 ms, míg a Bool műveletekhez 0,2 µs szükséges. Opcionálisan a vezérlő támogatja a 32 GB-os micro SD kártyát is az adatok tárolására. A készülék megjelenésében kompakt, méretei: 90 mm magasság, 130 mm szélesség és 70 mm mélység, súlya pedig mindössze 0,351 kg. Felszerelése történhet TH35-15 vagy TH35-7,5 típusú DIN sínre, illetve panel szereléshez rögzítő készlettel.
A TM100C24RN IP20 védettséggel rendelkezik (védőburkolattal), és megfelel az EN/IEC 61010-2-201 és EN/IEC 61131-2 szabványoknak. A készülék kiterjedt elektromágneses kompatibilitási (EMC) teszteken esett át, ami garantálja a megbízható működést még zavaró elektromágneses környezetben is. Üzemi hőmérséklet-tartománya 0-55 °C vízszintes felszerelés esetén, relatív páratartalom 10-95% (kondenzáció nélkül). A TM100C24RN ideális választás olyan ipari alkalmazásokhoz, ahol kompakt méret mellett nagy teljesítményre és megbízhatóságra van szükség.
Schneider Electric Modicon Easy M100 - TM100C24RN -PLC, 24 I/O, 1xRS485, 230VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Easy Modicon M100
Termék típusa: Logikai vezérlő
Névleges tápfeszültség: 100...240 V AC
Diszkrét I/O száma: 24
Diszkrét bemenetek száma: I2...I5: 4 gyors bemenet, I0...I1: 2 nagysebességű bemenet, I6...I13: 8 normál bemenet
Diszkrét kimenetek száma: 10 relé
Diszkrét bemeneti feszültség: 24 V DC
Diszkrét bemeneti áram: 7 mA normál bemenetnél, 7 mA gyors bemenetnél, 9 mA nagysebességű bemenetnél
Diszkrét kimeneti feszültség: 24 V DC, 220 V AC
Diszkrét kimeneti áram: 2 A
Diszkrét kimenet típusa: Relé, alaphelyzetben nyitott
Teljesítményfelvétel: 31...43 VA 100...240 V AC (max I/O-val)
Kiegészítő adatok
Tápfeszültség határértékek: 85...264 V
Bemeneti feszültség 1-es állapot: >= 15 V
Bemeneti feszültség 0 állapot: <= 5 V
Hálózati frekvencia: 50/60 Hz
Bekapcsolási áram: 50 A
Bemeneti impedancia: 3,3 kOhm normál bemenetnél, 3,3 kOhm gyors bemenetnél, 2,81 kOhm nagysebességű bemenetnél
Válaszidők
Gyors bemenet bekapcsolás: 35 µs (I2...I5)
Gyors bemenet kikapcsolás: 100 µs (I2...I5)
Nagysebességű bemenet bekapcsolás: 5 µs (I0...I1)
Nagysebességű bemenet kikapcsolás: 5 µs (I0...I1)
Relés kimenet bekapcsolás: 10 ms (Q0...Q9)
Relés kimenet kikapcsolás: 10 ms (Q0...Q9)
Normál bemenet bekapcsolás: 35 µs (I6...I13)
Normál bemenet kikapcsolás: 100 µs (I6...I13)
Kimeneti jellemzők
Kimeneti feszültség határértékek: 30 V DC, 250 V AC
Maximum áram kimenetenként: 4 A (COM 0), 4 A (COM 1), 4 A (COM 2)
Elektromos élettartam: 100000 ciklus AC-12, 240 V, 480 VA, rezisztív; 100000 ciklus DC-12, 24 V, 48 W, rezisztív
Kapcsolási frekvencia: 0,1 Hz maximum terheléssel, 5 Hz terhelés nélkül
Mechanikai élettartam: 20000000 ciklus
Minimális terhelés: 10 mA 5 V DC-nél
Memória és teljesítmény
Memóriakapacitás: 1024 kB belső flash, 10000 utasítás tárolására
Adattárolás: 32 GB micro SD kártya (opcionális)
1 KInstruction végrehajtási ideje: 0,3 ms esemény és periodikus feladatnál
Boolean utasítás végrehajtási ideje: 0,2 µs
Esemény feladat végrehajtási ideje: 60 µs
Kommunikáció
Beépített csatlakozási típus: USB port mini B USB 2.0 csatlakozóval, nem izolált soros link serial 1 sorkapocs csatlakozóval és RS485 interfésszel, nem izolált soros link serial 2 sorkapocs csatlakozóval és RS232/RS485 interfésszel
Átviteli sebesség: 1,2...115,2 kbit/s (alapértelmezetten 115,2 kbit/s) 15 m busz hosszúságnál RS485 esetén, 1,2...115,2 kbit/s (alapértelmezetten 115,2 kbit/s) 3 m busz hosszúságnál RS232 esetén, 12 Mbit/s USB-nél
Fizikai jellemzők
Magasság: 90 mm
Szélesség: 130 mm
Mélység: 70 mm
Nettó súly: 0,351 kg
Környezeti jellemzők
IP védettségi fokozat: IP20 védőburkolattal
Üzemi hőmérséklet: 0...55 °C (vízszintes telepítésnél)
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 10...95 %, kondenzáció nélkül (üzemeltetés közben), 10...95 %, kondenzáció nélkül (tárolás közben)
