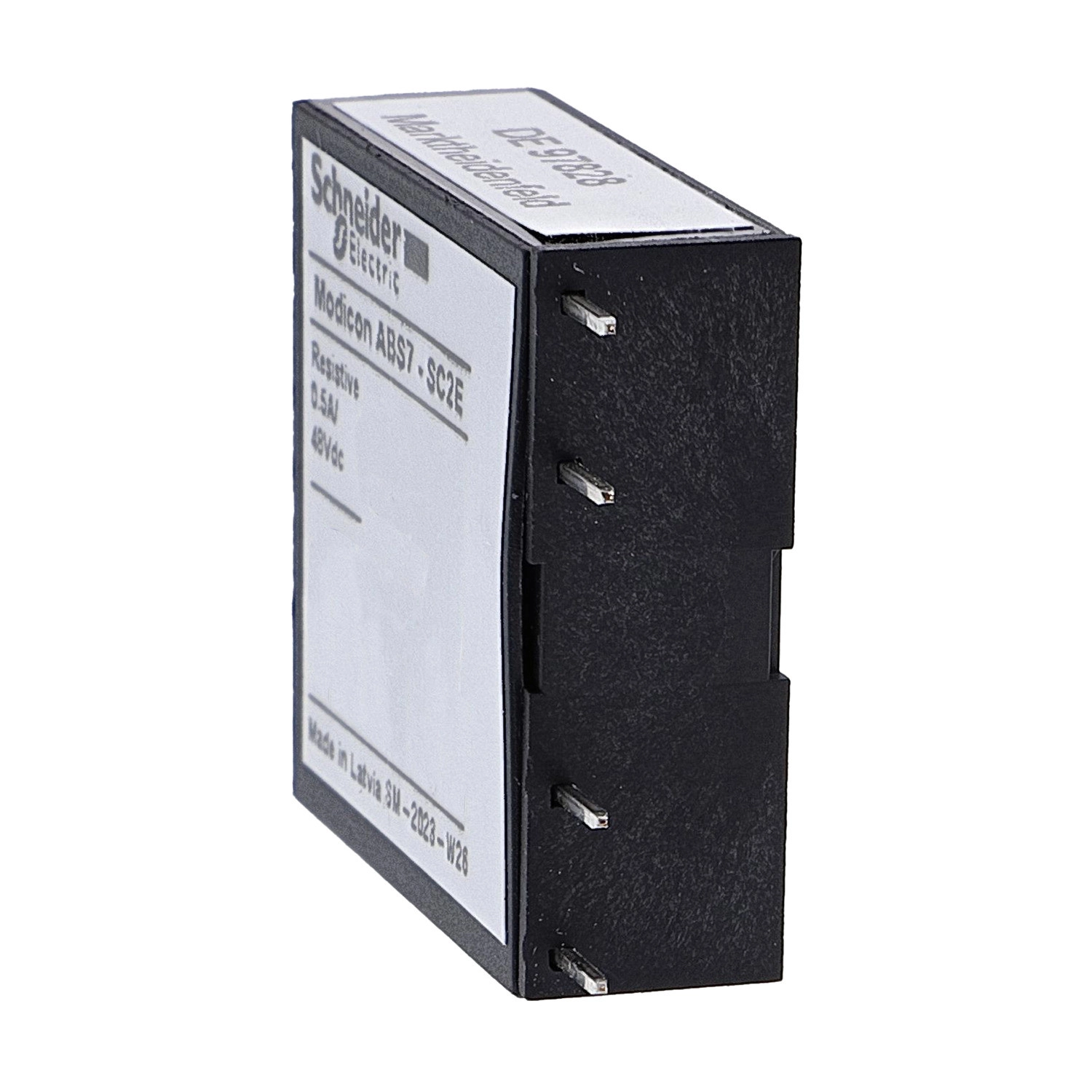

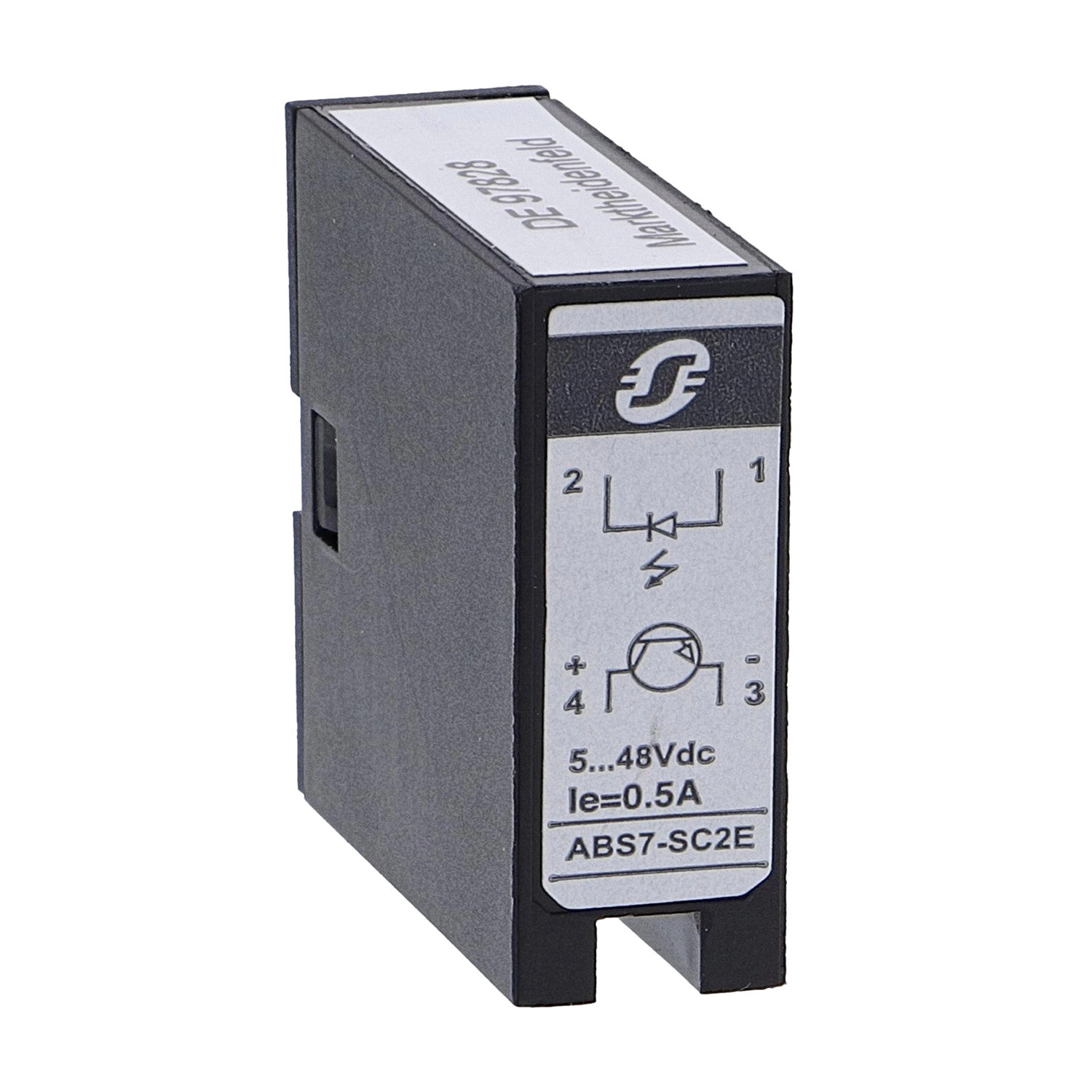

Az ABS7SC2E egy kompakt, plug-in típusú szilárdtest relé a Schneider Electric Advantys Telefast ABE7 termékcsaládjából. Ez a kimeneti relé rendkívül gyors kapcsolási idővel rendelkezik, ami maximális hatékonyságot biztosít az ipari automatizálási rendszerekben. Az ABS7SC2E modul mindössze 10 mm széles kialakítással készül, ami lehetővé teszi a helytakarékos telepítést és a nagy sűrűségű elrendezést a kapcsolószekrényekben.
Az ABS7SC2E szilárdtest relé kiváló választás olyan alkalmazásokhoz, ahol gyors és megbízható kapcsolásra van szükség. A modul kiemelkedő válaszidővel rendelkezik, amely az 1-es állapotból 0-ba való átmenet esetén legfeljebb 0,6 ms, míg 0-ból 1-es állapotba történő átmenet esetén mindössze 0,1 ms. Ez a gyors válaszidő kulcsfontosságú lehet olyan alkalmazásokban, ahol a precíz időzítés és a gyors kapcsolás elengedhetetlen követelmény. A relé kimeneti feszültsége 5-48 V DC tartományban állítható, és legfeljebb 500 mA áramerősség kezelésére képes, ami széles alkalmazási területet fed le.
Az ABS7SC2E modul kompatibilis a Schneider Electric ABE7P16T214, ABE7P16T215, ABE7P16T212 és ABE7P16T210 típusú modulokkal, így könnyen integrálható a meglévő Advantys Telefast rendszerekbe. A modul diszkrét bemeneti feszültsége 24 V DC, ami az ipari automatizálásban gyakran használt standard feszültségszint. A modul műszaki jellemzői között megtalálható a garantált áramerősség és feszültségszint mind a 0-ás, mind az 1-es állapotban: a 0 állapotban garantált áramerősség 0,4 mA DC, míg az 1-es állapotban 2,9 mA DC. A 0 állapotban garantált feszültség 3,8 V DC, az 1-es állapotban pedig 18,6 V DC.
A Schneider Electric ABS7SC2E relé modulok szettben, 4 darabos kiszerelésben vásárolhatók meg. A termék hőmérséklet-derating görbéje jelzi, hogy a relé a teljes 0,5 A kimeneti áramerősséget képes fenntartani körülbelül 50°C környezeti hőmérsékletig, efölött azonban enyhén csökkenteni kell a terhelést. A belső kapcsolási rajz további információkat nyújt a modul működéséről, bemutatva a 19,30 V DC / 15 mA bemeneti és az 5...48 V DC / max. 0,5 A kimeneti jellemzőket. Az ABS7SC2E modulok rendkívül könnyűek, nettó tömegük mindössze 0,016 kg, ami tovább növeli a telepítés rugalmasságát.
Schneider Electric Modicon ABE7 - ABS7SC2E -relé, SSR, kimeneti, tekercs 24 VDC, kimenet 5…48 VDC, 0,5 A, 10mm műszaki adatok
Fő jellemzők
Termékcsalád: Advantys Telefast ABE7
Termék vagy alkatrész típus: Plug-in szilárdtest relé
Relé típus: Kimeneti relé
Minimum rendelési mennyiség: 4 darabos szett
Kiegészítő jellemzők
Válaszidő: ≤ 0,1 ms 0-ból 1-es állapotba
≤ 0,6 ms 1-es állapotból 0-ba
Szélesség: 10 mm
Termék kompatibilitás: ABE7P16T214, ABE7P16T215, ABE7P16T212, ABE7P16T210
Diszkrét bemeneti feszültség: 24 V DC
Diszkrét kimeneti feszültség: 5...48 V DC
Diszkrét kimeneti áramerősség: 500 mA
Garantált áramerősség 0 állapotban: 0,4 mA DC
Garantált áramerősség 1 állapotban: 2,9 mA DC
Garantált feszültség 0 állapotban: 3,8 V DC
Garantált feszültség 1 állapotban: 18,6 V DC
Belső kapcsolási rajz
A belső kapcsolási rajz mutatja a 19,30 V DC / 15 mA bemenet és az 5...48 V DC / max. 0,5 A kimenet elrendezését.
Hőmérséklet-derating görbe
A modul a teljes 0,5 A kimeneti áramerősséget képes fenntartani körülbelül 50°C környezeti hőmérsékletig, efölött azonban a terhelést csökkenteni kell.
