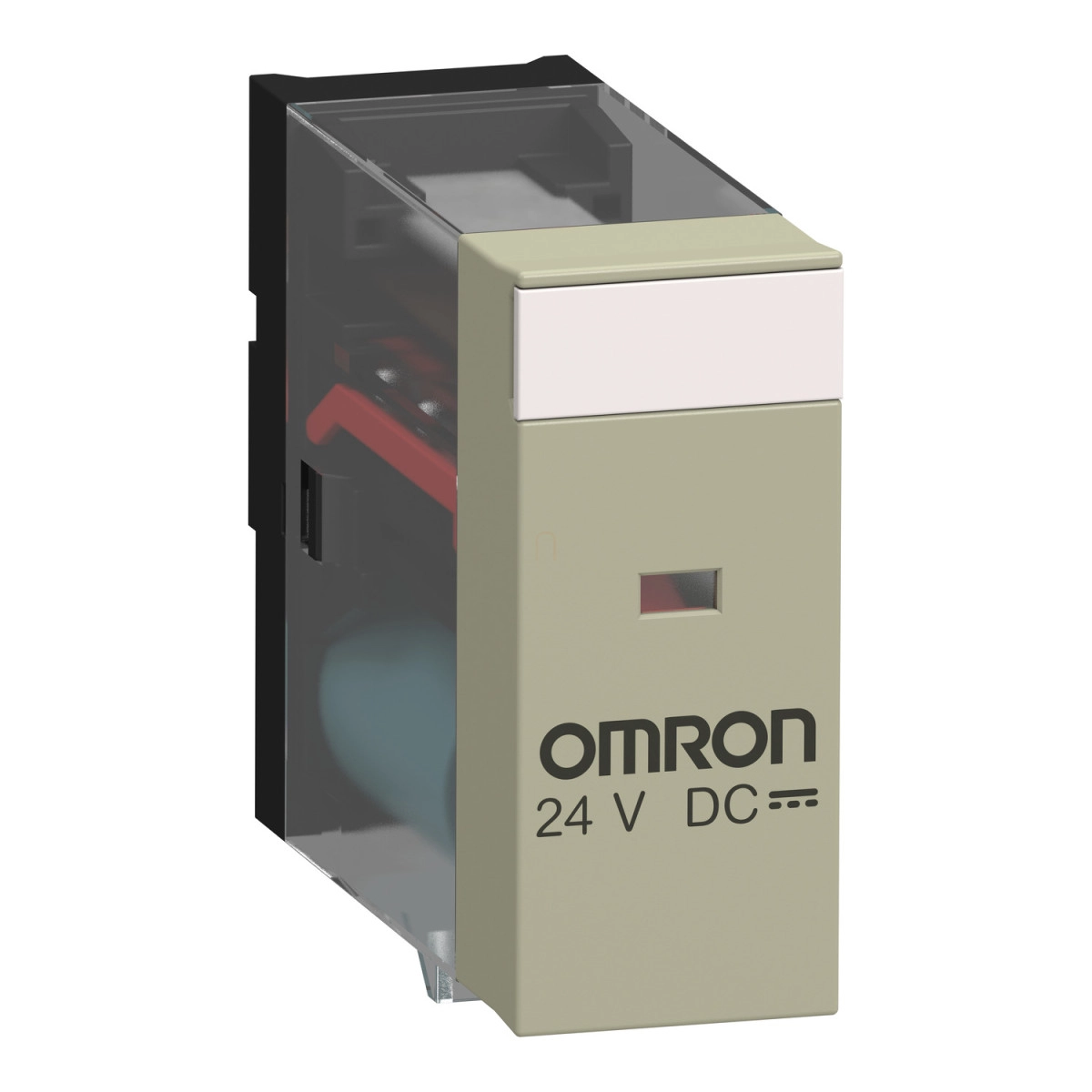

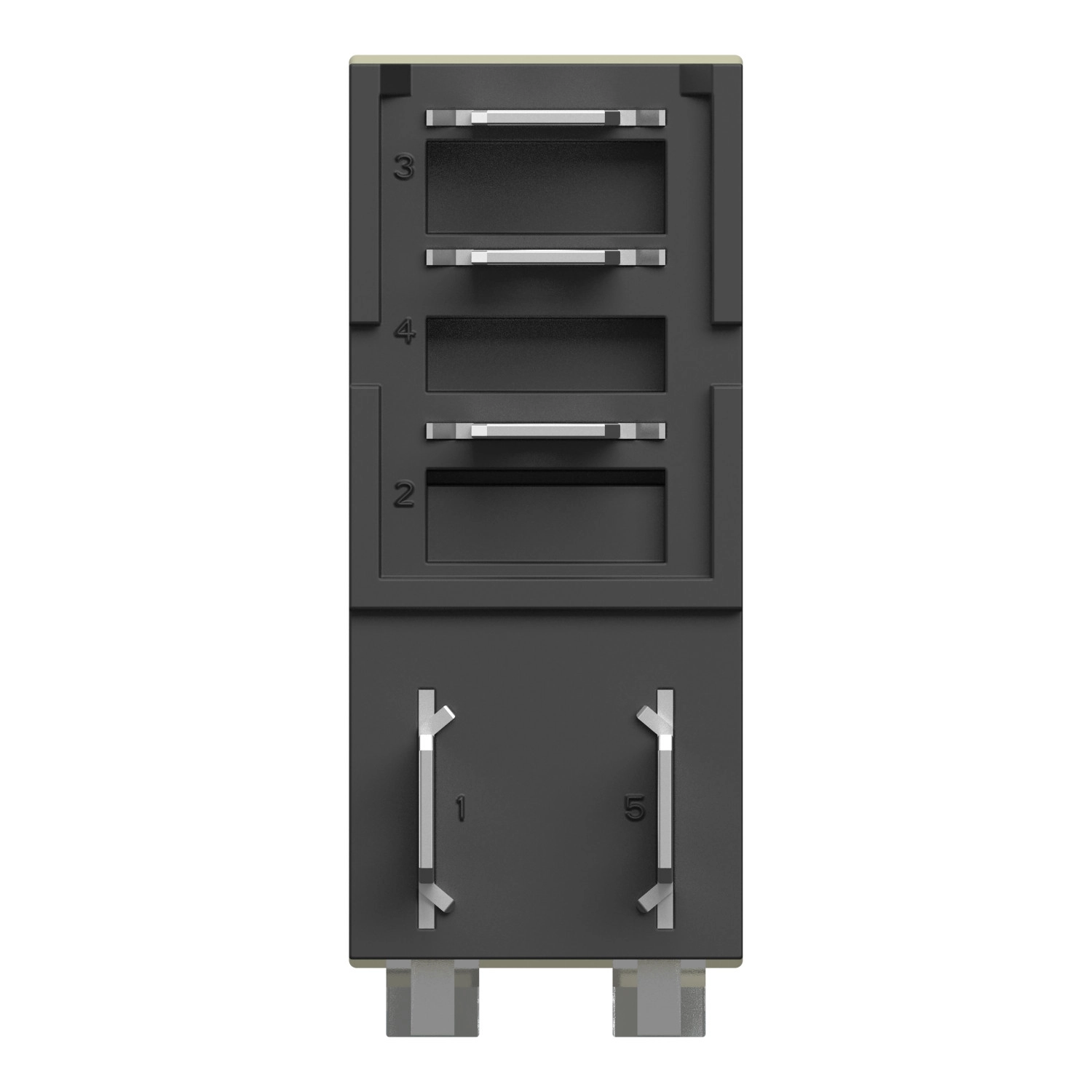

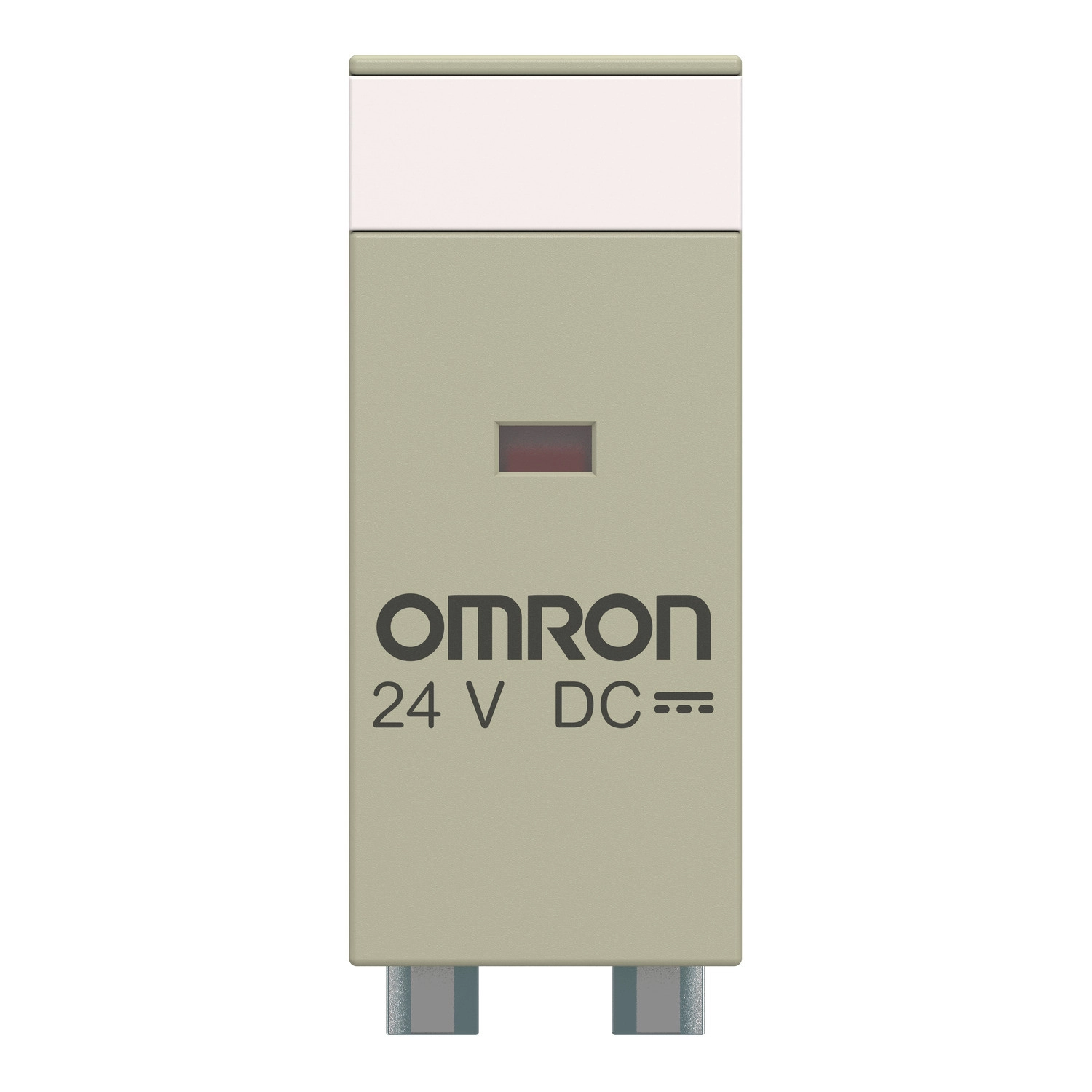

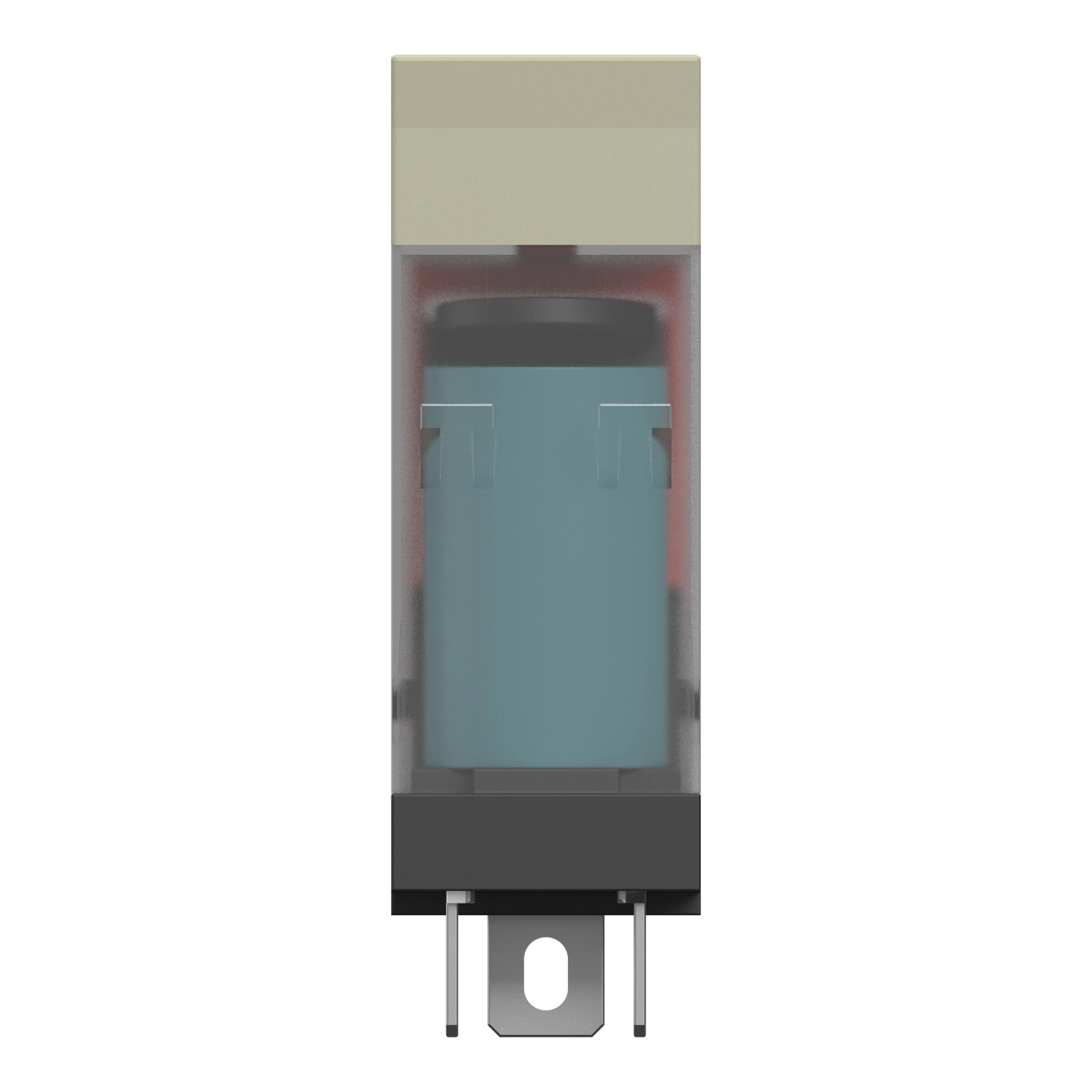

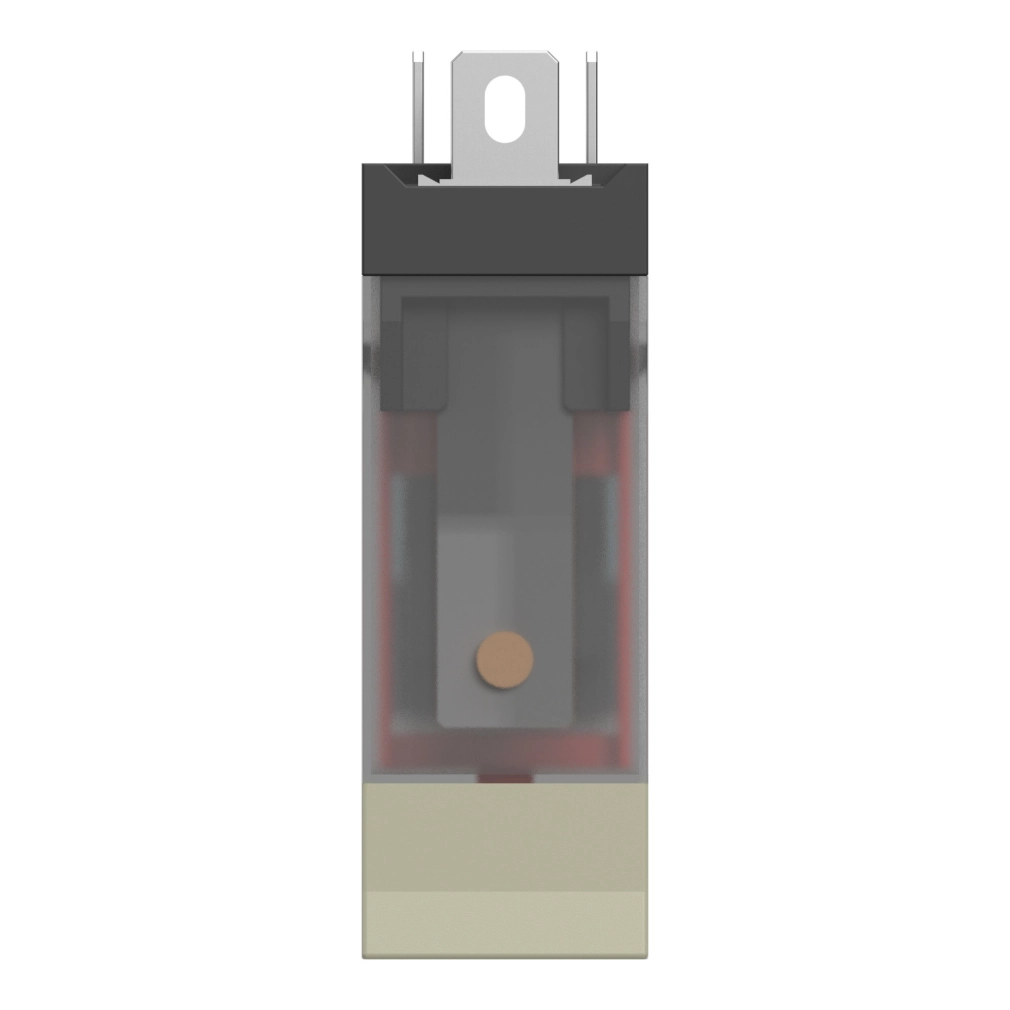

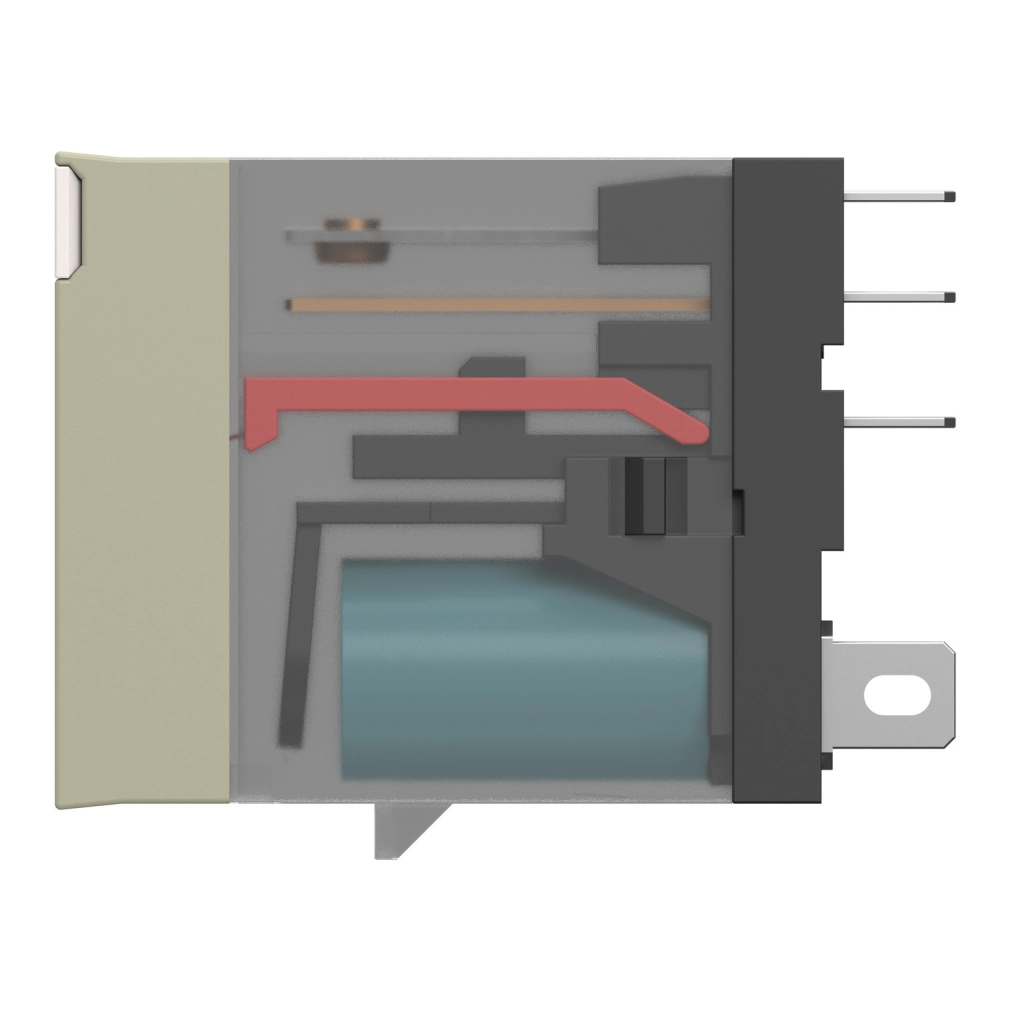

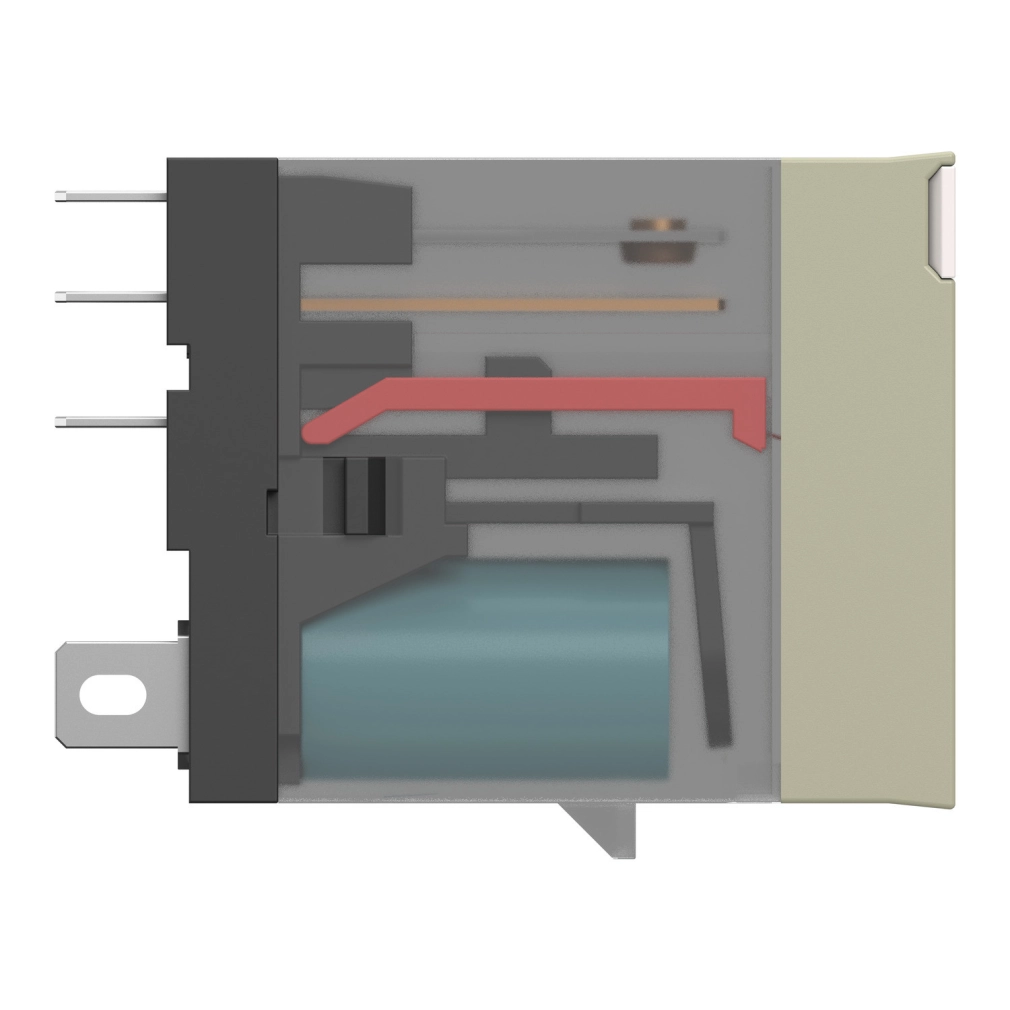

A Schneider Electric Advantys Telefast ABE7 termékcsaládba tartozó ABR7S33 plug-in elektromechanikus relé egy kompakt és megbízható ipari vezérlőelem, amely ideális kapcsolási feladatok ellátására automatizálási rendszerekben. A 12,5 mm szélességű eszköz 24 V DC vezérlőáramkörrel és 1 váltóérintkezővel (1CO) rendelkezik, így rugalmas kapcsolási lehetőséget biztosít különböző alkalmazásokban.
Az ABR7S33 relé kompatibilis számos Advantys Telefast ABE7 alapmodullal, többek között az ABE7P08T330E, ABE7R16T332, ABE7P16T334, ABE7P16T318E, ABE7P16T318, ABE7P16T332, ABE7P16T330, ABE7R16T330, ABE7P16T330E és ABE7P08T330 típusokkal. Ez a széles kompatibilitási spektrum lehetővé teszi, hogy különböző automatizálási rendszerekbe rugalmasan integrálhasd a relét. A 10 A-es hagyományos szabad levegőn mérhető termikus árammal rendelkező eszköz megbízható működést kínál igényes ipari környezetben is.
A relé villamos tulajdonságai kiemelkedőek: a meghúzási feszültség 16,8 V 40°C-on, míg az elengedési feszültség mindössze 3,6 V 20°C-on. Az elengedési áram 3,5 mA 20°C-on, ami pontos kapcsolási jellemzőket biztosít. A maximum 0,6 W pólusonkénti teljesítmény-disszipáció energiahatékony működést tesz lehetővé. A relé maximális kapcsolási feszültsége 130 V DC és 264 V AC 50/60 Hz, ami megfelel az IEC 60947-5-1 szabványnak. Különböző terheléstípusokra vonatkozó elektromos élettartama figyelemre méltó: 500000 ciklus 1400 mA maximális kapcsolási áramnál 24 V DC-13 kategóriában, 1700 mA-nél 230 V AC-15 kategóriában, valamint 3000 mA-nél 230 V AC-12 és 24 V DC-12 kategóriákban. A minimális kapcsolási áram 100 mA legalább 5 V feszültségnél, így a relé alkalmas kis terhelések kapcsolására is.
Az ABR7S33 relé kiemelkedő műszaki paraméterei közé tartozik még az 1e-008 elektromos megbízhatóság, az 5 Hz terhelés nélküli és 0,5 Hz névleges áramon mért működési frekvencia, valamint a figyelemre méltó 20 millió ciklusos mechanikai élettartam. A 2,5 kV-os névleges lökőfeszültség-állóság (IEC 60947-1 szerint) tovább növeli a relé alkalmazhatóságát ipari környezetben, ahol a feszültségcsúcsok gyakran előfordulhatnak. Az eszköz maximális mikroszünet-immunitása 5 ms, míg dielektromos szilárdsága 2000 V az IEC 60947-1 szabványnak megfelelően, ami kiváló szigetelési tulajdonságokat garantál. Mindezen műszaki jellemzők együttesen biztosítják az ABR7S33 relé hosszú élettartamát és megbízható működését ipari automatizálási rendszerekben.
Schneider Electric Modicon ABE7 - ABR7S33 -relé, EMR, tekercs 24 VDC, 1CO, 10 A, 12mm műszaki adatok
Főbb jellemzők
Termékcsalád: Advantys Telefast ABE7
Termék vagy komponens típusa: Plug-in elektromechanikus relé
Vezérlőáramkör típusa: DC
Minimum rendelési mennyiség: 4 darabos készlet
Kiegészítő információk
Szélesség: 12 mm
Termékkompabilitás: ABE7P08T330E, ABE7R16T332, ABE7P16T334, ABE7P16T318E, ABE7P16T318, ABE7P16T332, ABE7P16T330, ABE7R16T330, ABE7P16T330E, ABE7P08T330
Vezérlőáramkör feszültsége [Uc]: 24 V
Hagyományos szabad levegőn mérhető termikus áram [Ith]: 10 A
Érintkező típusa és összetétele: 1 váltóérintkező (C/O)
Meghúzási feszültség: 16,8 V 40°C-on
Elengedési feszültség: 3,6 V 20°C-on
Elengedési áram: 3,5 mA 20°C-on
Maximális teljesítmény-disszipáció pólusonként: 0,6 W
Kapcsolódó biztosíték névleges értéke: 1 A, gyors olvadású
Villamos jellemzők
Maximális kapcsolási feszültség: 130 V DC az IEC 60947-5-1 szabványnak megfelelően; 264 V AC 50/60 Hz az IEC 60947-5-1 szabványnak megfelelően
Villamos élettartam: 500000 ciklus, maximális kapcsolási áram: 1400 mA 24 V DC-13 10 ms; 500000 ciklus, maximális kapcsolási áram: 1700 mA 230 V AC-15; 500000 ciklus, maximális kapcsolási áram: 3000 mA 230 V AC-12; 500000 ciklus, maximális kapcsolási áram: 3000 mA 24 V DC-12
Minimális kapcsolási áram: 100 mA >= 5 V esetén
Elektromos megbízhatóság: 1e-008
Működési frekvencia Hz-ben: 5 Hz terhelés nélkül; 0,5 Hz névleges áramon
Mechanikai élettartam: 20000000 ciklus
Névleges lökőfeszültség-állóság [Uimp]: 2,5 kV az IEC 60947-1 szabványnak megfelelően
Környezeti adatok
Maximális mikroszünet-immunitás: 5 ms
Dielektromos szilárdság: 2000 V az IEC 60947-1 szabványnak megfelelően
