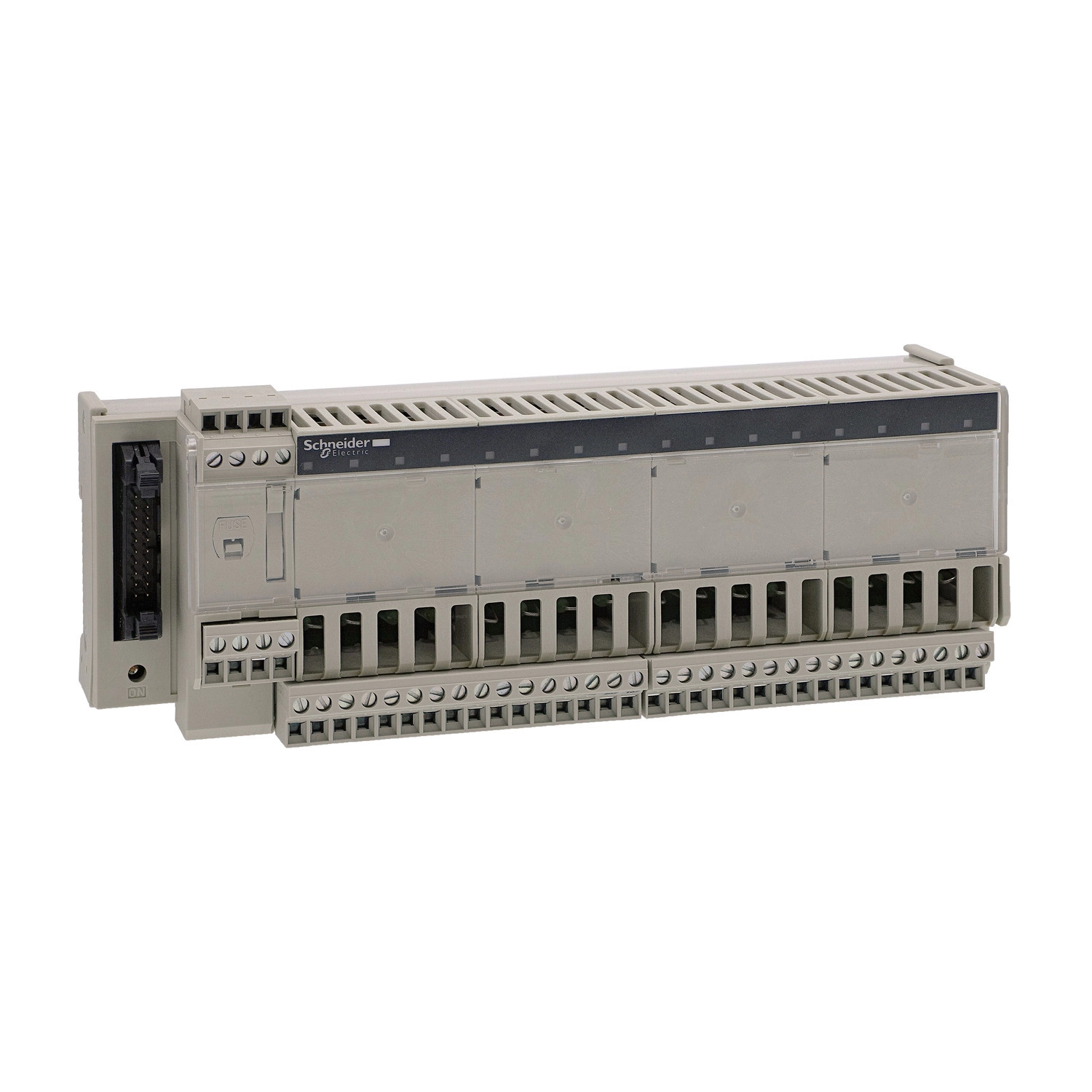

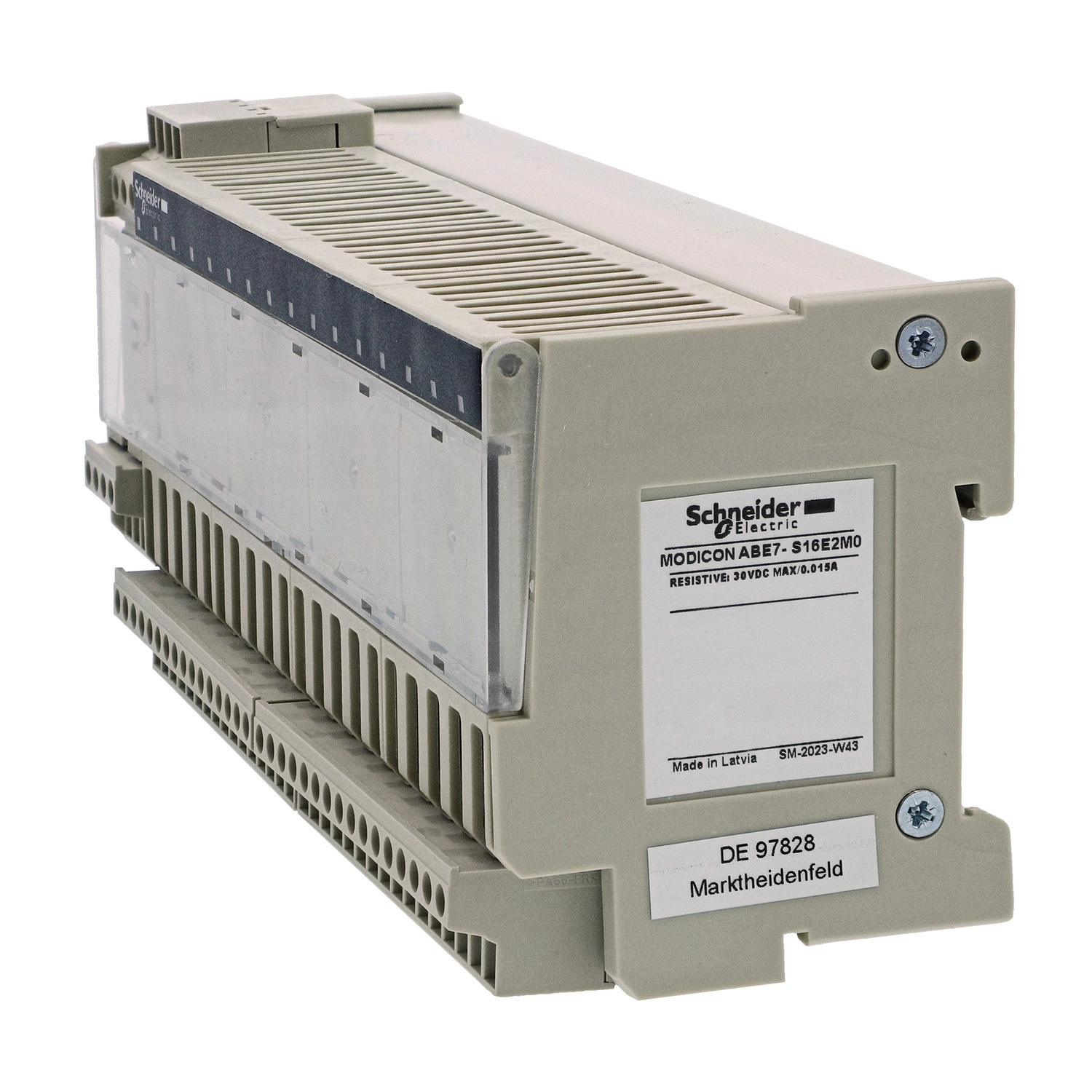

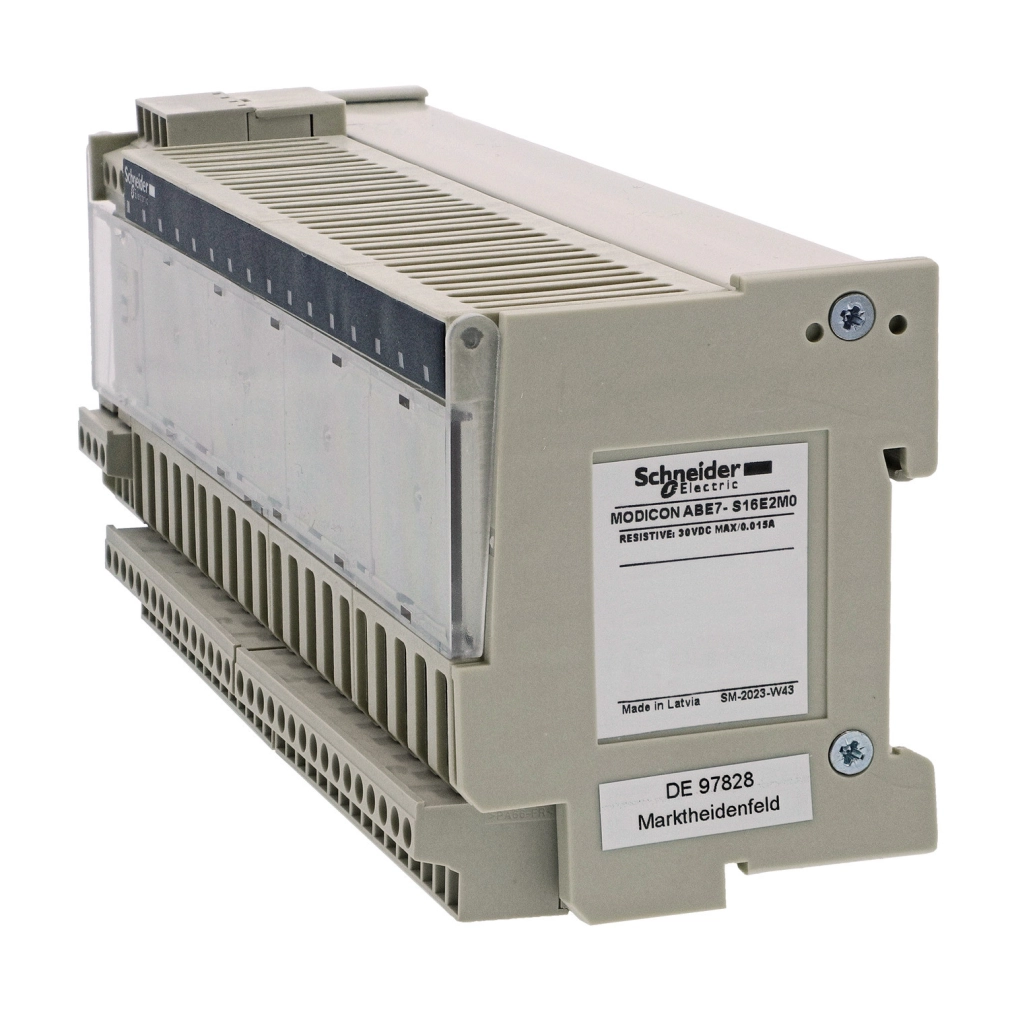

A Schneider Electric Modicon ABE7 termékcsaládba tartozó ABE7S16E2M0 szilárdtest relés elosztóblokk kompakt és hatékony megoldást kínál ipari automatizálási rendszerek be- és kimeneti jeleinek kezeléséhez. Ez a 16 csatornás input relé aljzat ideális választás olyan alkalmazásokhoz, ahol nagy megbízhatóságú jelátalakításra van szükség 230/240 V AC érzékelő oldali és 24 V DC PLC oldali feszültségek között.
Az ABE7S16E2M0 sub-base egyik legfontosabb jellemzője a PLC és az operatív rész közötti biztonságos galvanikus leválasztás, amely védelmet nyújt a vezérlőrendszernek a külső áramkörökből érkező túlfeszültségek és zajok ellen. A készülék belső, gyors kioldású 1 A-es biztosítékkal rendelkezik a PLC oldalon, míg az érzékelő oldal külső gyors kioldású biztosítékkal védhető, így maximális védelmet biztosít az értékes automatizálási berendezéseknek. A termék magas szintű villamos biztonságot nyújtó műszaki jellemzőkkel rendelkezik, beleértve a 2,5 kV névleges impulzus-állóságot (IEC 60947-1 szerint) és a 2000 V névleges szigetelési feszültséget.
Telepítési szempontból az ABE7S16E2M0 rendkívül rugalmas: rögzíthető 35 mm-es szimmetrikus DIN sínre kapcsokkal, vagy csavarokkal szilárd lapra (rögzítőkészlettel). A készülék csatlakoztatása csavaros sorkapcsokkal történik, amelyek különböző vezeték-keresztmetszeteket fogadnak: 0,09-1,5 mm² rugalmas, érvéghüvellyel ellátott vezetékekhez, 0,14-2,5 mm² tömör vagy rugalmas, érvéghüvely nélküli vezetékekhez, valamint 0,09-0,75 mm² dupla, érvéghüvelyes rugalmas, illetve 0,2-2,5 mm² dupla tömör vezetékekhez. Minden csatorna 2 sorkapoccsal rendelkezik, ami megkönnyíti a bekötést. A sorkapcsok megfelelő csatlakoztatása érdekében 0,6 Nm meghúzási nyomaték ajánlott lapos Ø 3,5 mm csavarhúzóval.
Működési szempontból az ABE7S16E2M0 számos előnyös tulajdonsággal rendelkezik. A készülék csatornánként 0,008 A áramot biztosít, a garantált 1-es állapot árama legalább 4,5 mA az érzékelő oldalon, míg a garantált 1-es állapot feszültsége legalább 164 V ugyanezen az oldalon. A PLC oldalon a maximális kapcsolási áram 15 mA, a minimális pedig 1 mA. A válaszidő kevesebb mint 20 ms mindkét irányú állapotváltás esetén, a kapcsolási frekvencia pedig maximum 25 Hz 50% kitöltési tényező mellett. A készülék működési hőmérséklet-tartománya -5...60 °C (IEC 61131-2 szerint), tárolási hőmérséklet-tartománya pedig -40...80 °C, ami alkalmassá teszi változatos ipari környezetekben való használatra.
Schneider Electric Modicon ABE7 - ABE7S16E2M0 -elosztóblokk, fix SSR relés, 16be digitális csatorna, 2 sorkapocs/csatorna, PLC leválasztás, 230 VAC műszaki adatok
Termék alapadatok
Termékcsalád: Modicon ABE7
Termék típusa: Szilárdtest relés bemeneti aljzat
Névleges tápfeszültség [Us]: 230/240 V AC 50/60 Hz (érzékelő oldal), 24 V DC (PLC oldal)
Csatornák száma: 16
Sorkapcsok száma csatornánként: 2
Csatlakozási adatok
Csatlakozás - sorkapcsok: Csavaros sorkapcsok, 1 x 0,09...1 x 1,5 mm², 0,09…1,5 mm² (AWG 28...AWG 16) rugalmas érvéghüvellyel
Csavaros sorkapcsok, 1 x 0,14...1 x 2,5 mm², 0,14…2,5 mm² (AWG 26...AWG 12) tömör
Csavaros sorkapcsok, 1 x 0,14...1 x 2,5 mm², 0,14…2,5 mm² (AWG 26...AWG 14) rugalmas érvéghüvely nélkül
Csavaros sorkapcsok, 2 x 0,09...2 x 0,75 mm², 0,09…0,75 mm² (AWG 28...AWG 20) rugalmas érvéghüvellyel
Csavaros sorkapcsok, 2 x 0,2...2 x 2,5 mm², 0,2…2,5 mm² (AWG 24...AWG 14) tömör
Kiegészítő adatok
Sorkapocstömb típusa: Eltávolítható
Tápfeszültség határértékek: 19…30 V DC (PLC oldal) az IEC 61131-2 szerint
PLC/működtető rész leválasztás: Igen
Védelem típusa: Belső biztosíték 1 A 5 x 20 mm gyors kioldású PLC oldal, Külső biztosítékkal állítható gyors kioldású érzékelő oldal
Rögzítési mód: Kapcsokkal (35 mm szimmetrikus DIN sín), Csavarokkal (szilárd lemez rögzítőkészlettel)
Áram csatornánként: 0,008 A
Garantált 1-es állapot árama: >= 4,5 mA (érzékelő oldal)
Garantált 1-es állapot feszültsége: >= 164 V (érzékelő oldal)
Maximális kapcsolási áram: 15 mA (PLC oldal)
Minimális kapcsolási áram: 1 mA (PLC oldal)
Válaszidő: <= 20 ms 0-ról 1-es állapotra, <= 20 ms 1-es állapotról 0-ra
Kapcsolási frekvencia: <= 25 Hz kitöltési tényező: 50 %
Névleges impulzus-állóság [Uimp]: 2,5 kV az IEC 60947-1 szerint
Névleges szigetelési feszültség [Ui]: 2000 V
Telepítési kategória: II az IEC 60664-1 szerint
Meghúzási nyomaték: 0,6 N.m lapos Ø 3,5 mm csavarhúzóval
Környezeti adatok
Dielektromos szilárdság: 2000 V 50/60 Hz-en az IEC 60947-1 szerint
Terméktanúsítványok: DNV, GL, CSA, EAC
Szabványok: IEC 61131-2 1-es típus
IP védettségi fokozat: IP2X az IEC 60529 szerint
Izzóhuzal-ellenállás: 750 °C az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn (f= 10…150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisülésállóság: 4 kV (érintkezés) 3-as szint az IEC 61000-4-2 szerint, 8 kV (levegő) 3-as szint az IEC 61000-4-2 szerint
Sugárzott terekre való ellenállás: 10 V/m (26000000…1000000000 Hz) az IEC 61000-4-3 3-as szint szerint
Gyors tranziensekre való ellenállás: 2 kV 3-as szint az IEC 61000-4-4 szerint
Környezeti levegőhőmérséklet működés közben: -5…60 °C az IEC 61131-2 szerint
Környezeti levegőhőmérséklet tároláskor: -40…80 °C az IEC 61131-2 szerint
Szennyezettségi fok: 2 az IEC 60664-1 szerint
