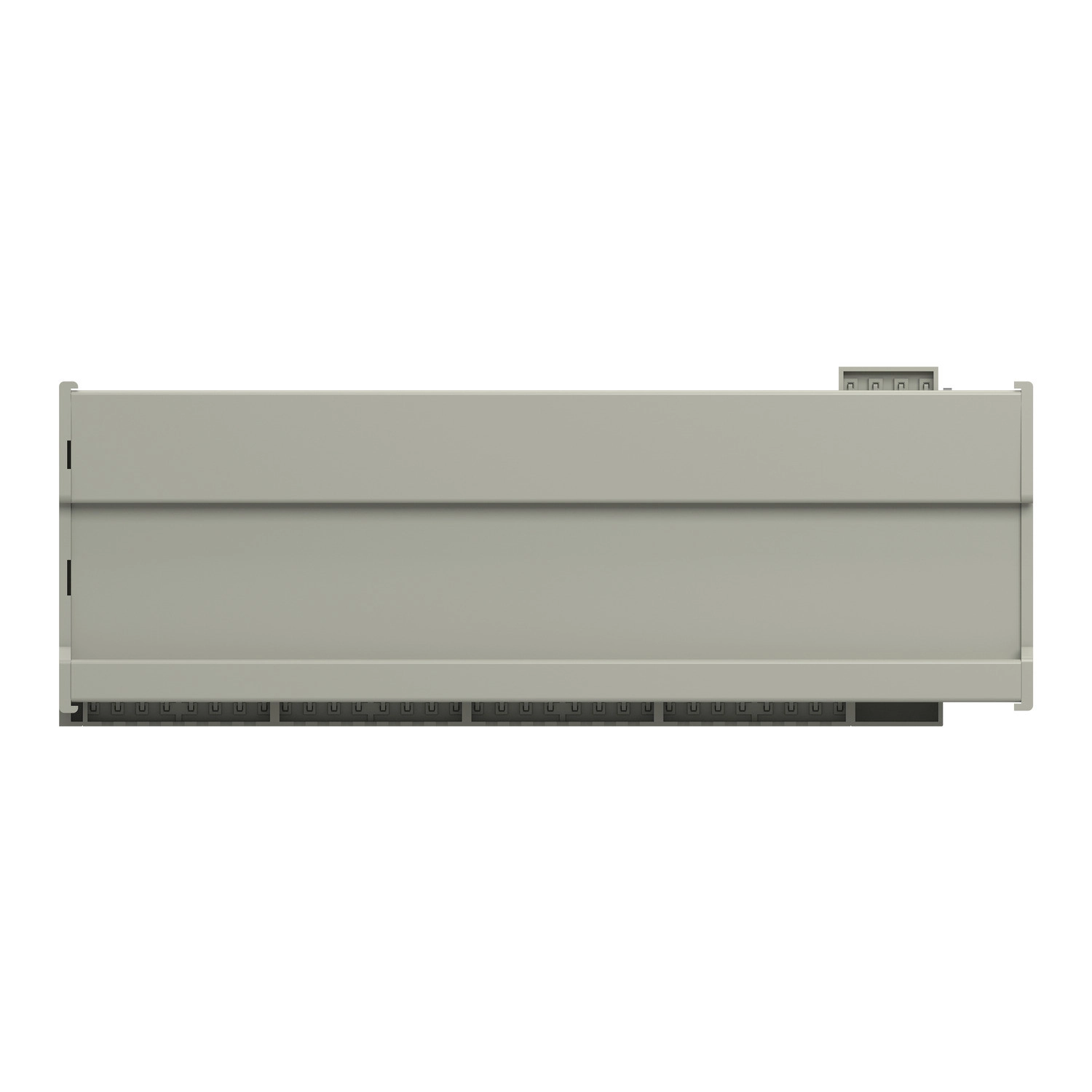

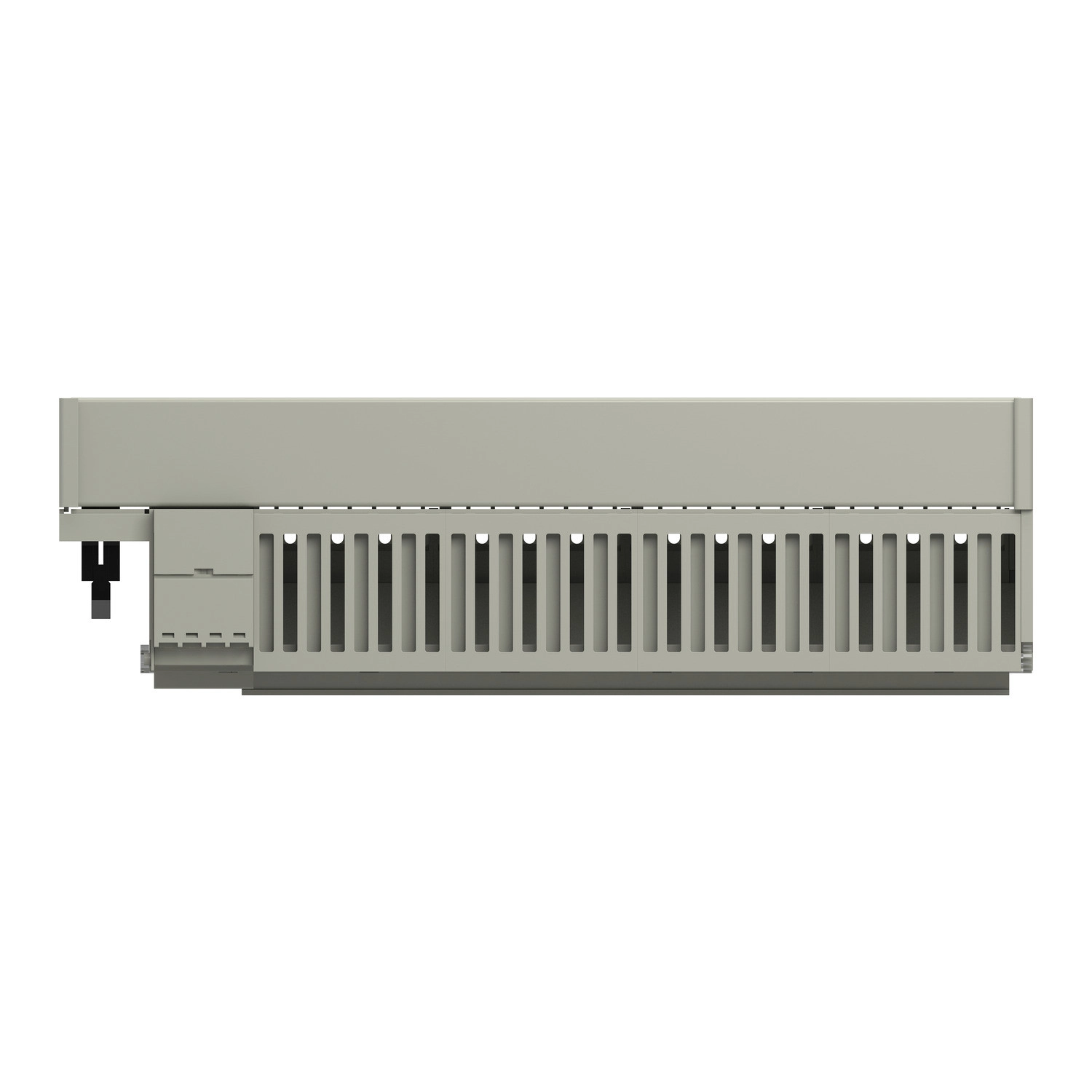

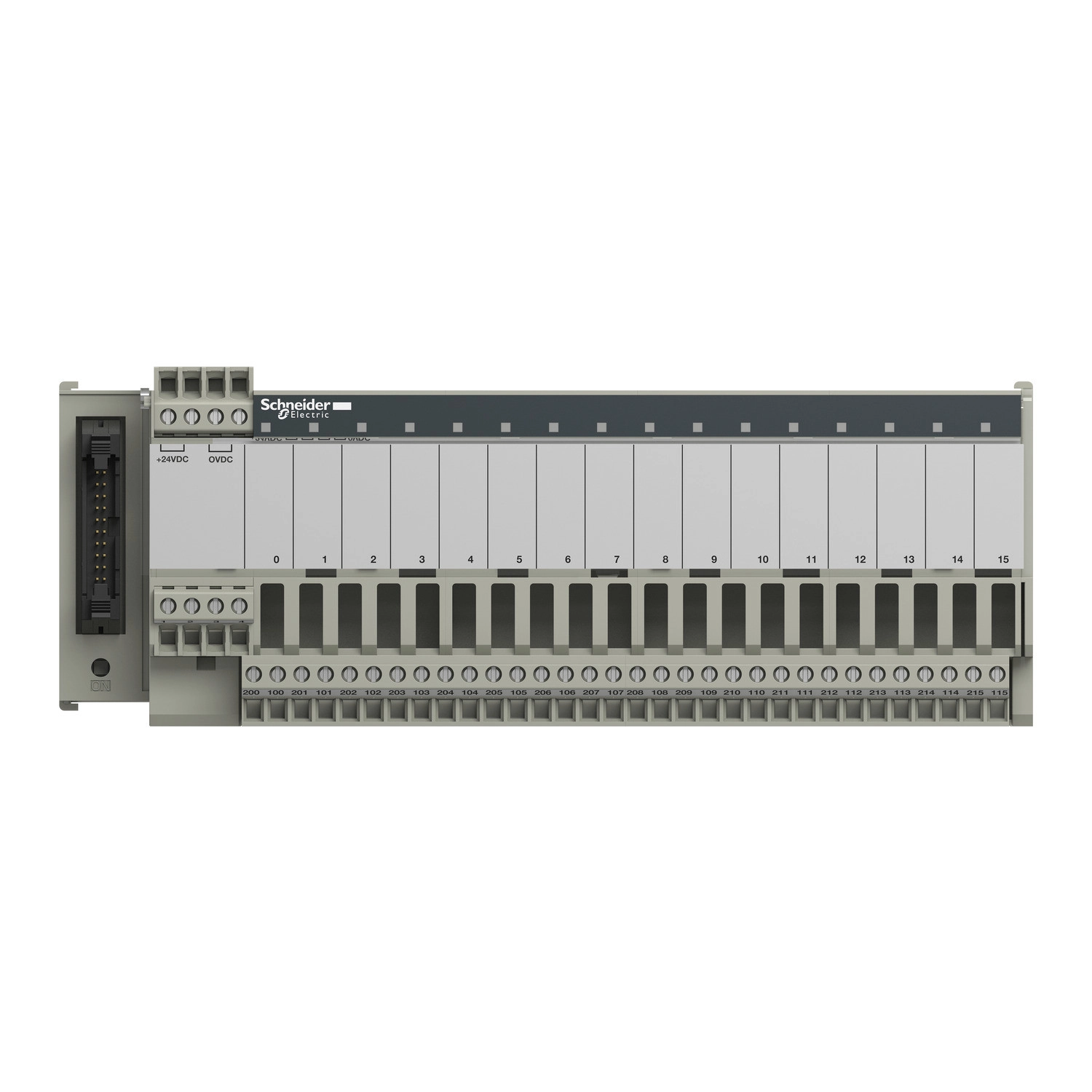

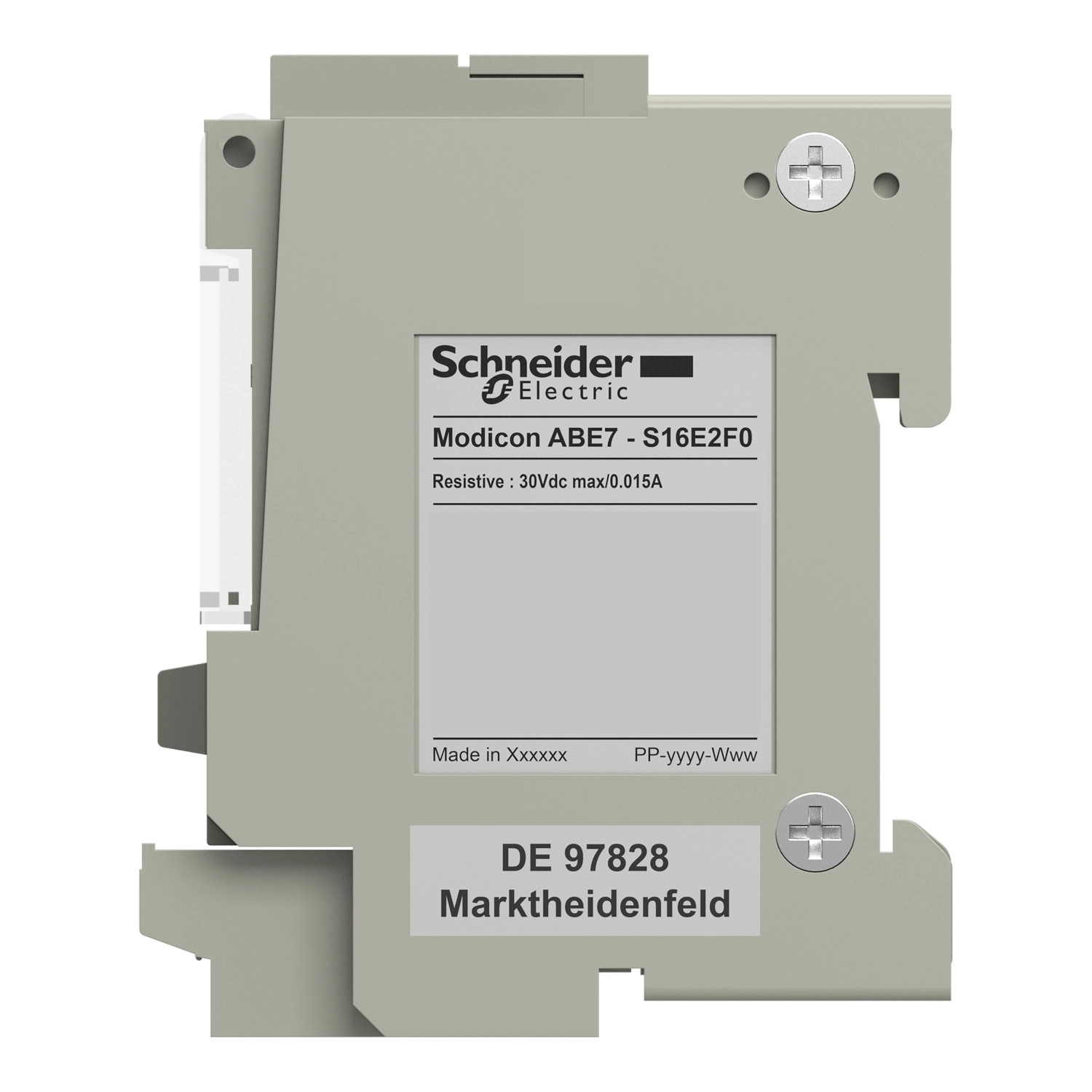

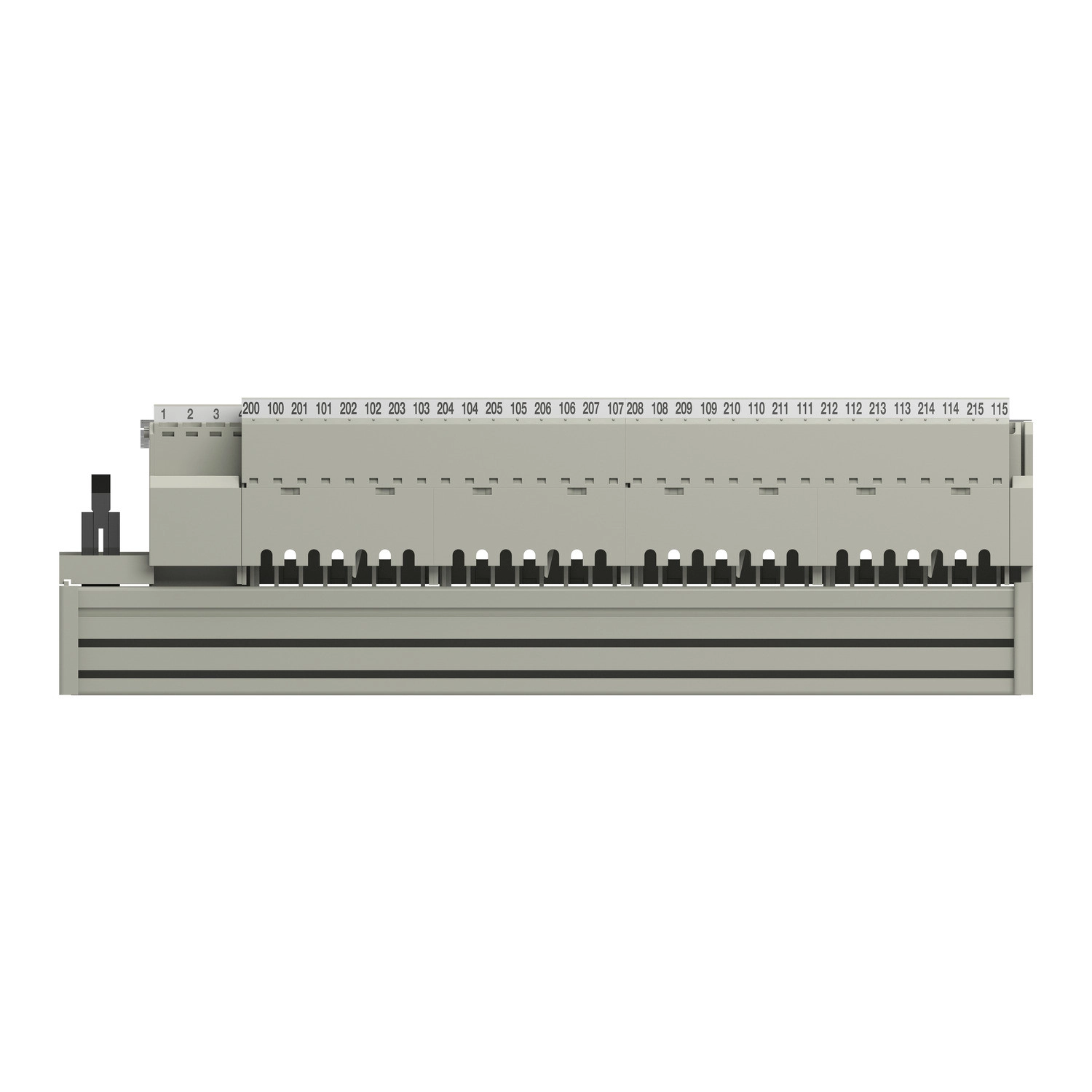

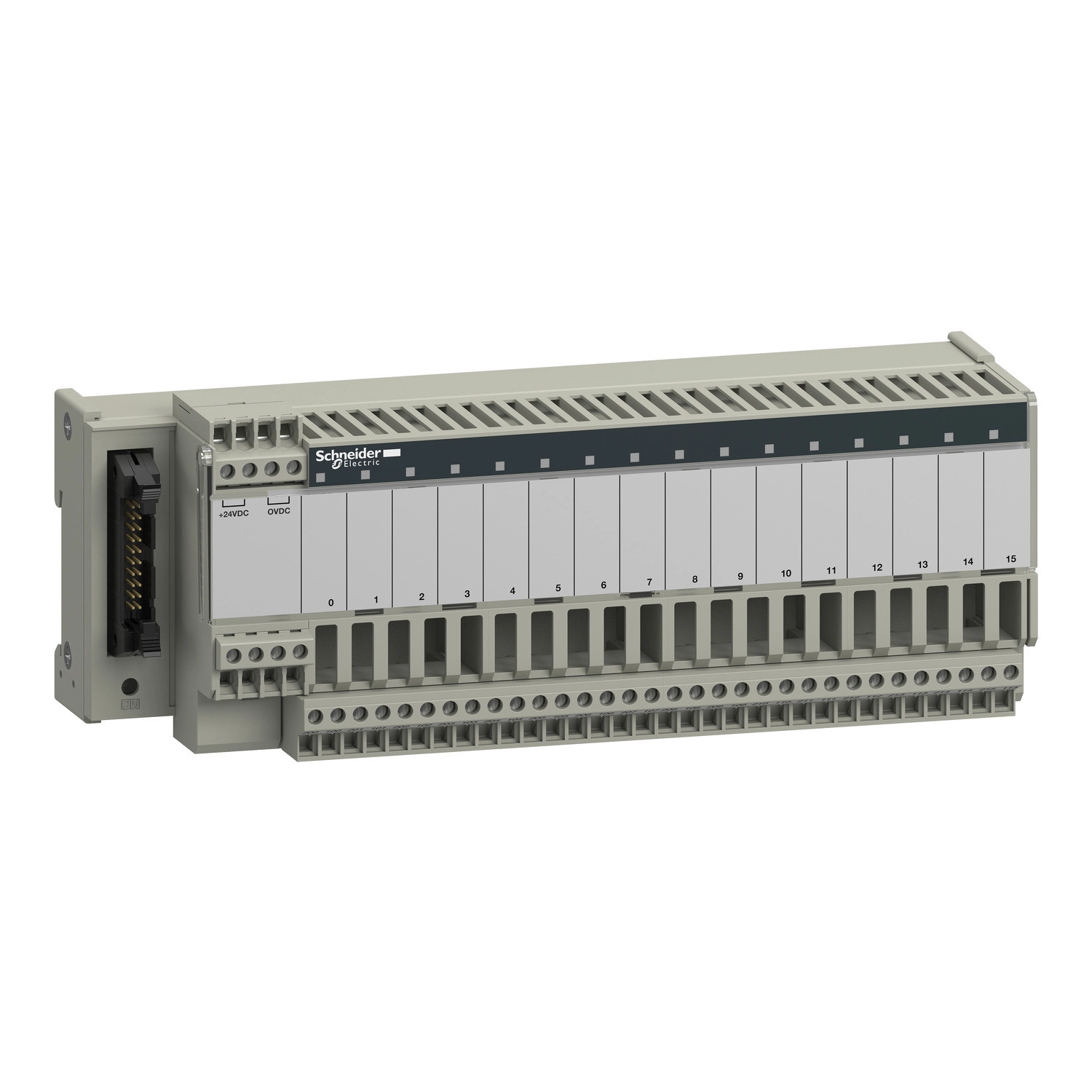

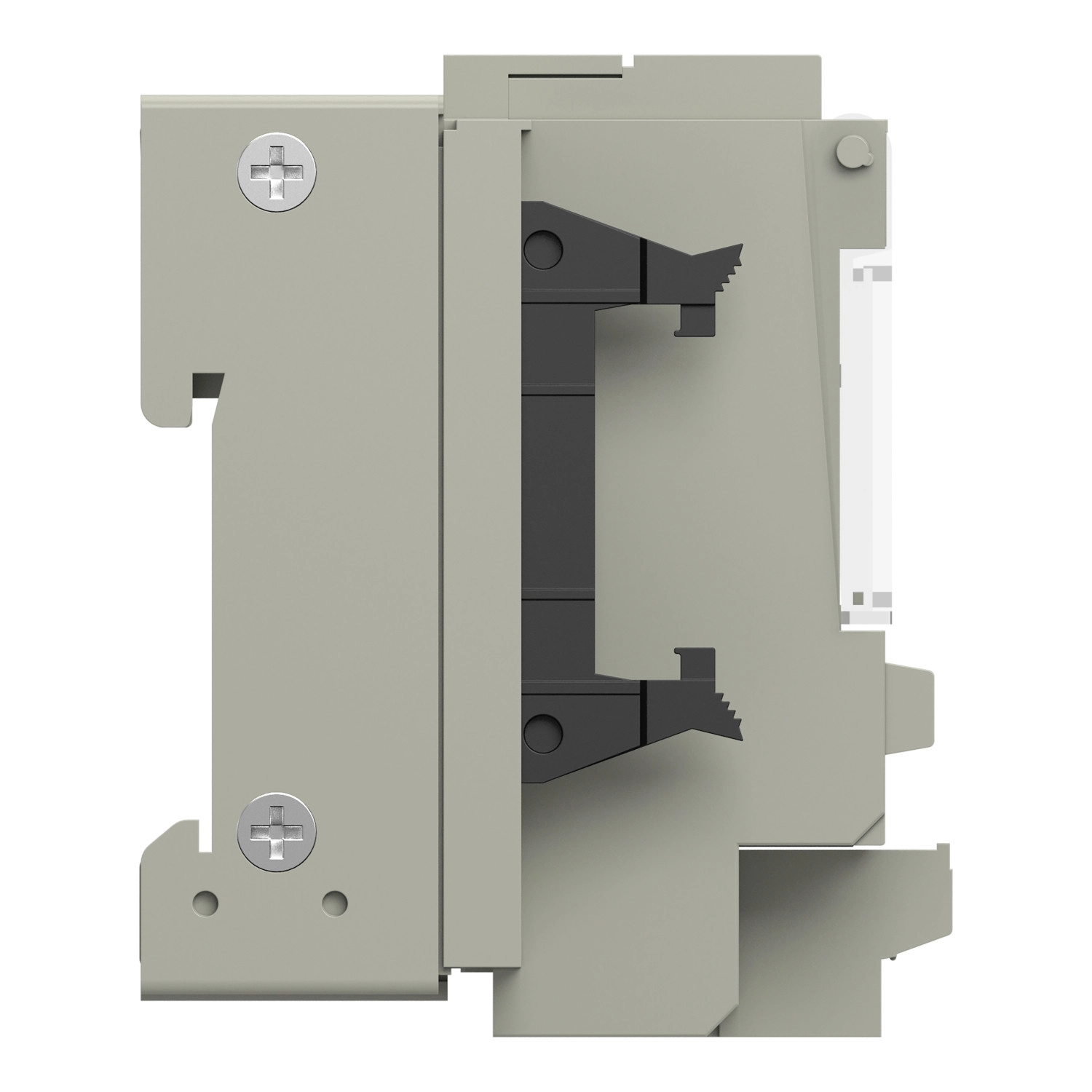

A Schneider Electric Modicon ABE7 - ABE7S16E2F0 egy kiváló minőségű, szilárdtest reléket (SSR) tartalmazó input relé sub-base, amely tökéletes megoldást nyújt automatizálási rendszerek kialakításához és bővítéséhez. Az eszköz 16 bemeneti csatornával rendelkezik, és speciálisan a 110/130 V AC (50/60 Hz) jelek fogadására és 24 V DC PLC-oldali jelekké történő átalakítására tervezték.
Ez a professzionális ipari eszköz kivételes teljesítményt nyújt, mivel biztosítja a PLC és a működési részek közötti elektromos leválasztást, amely elengedhetetlen a rendszer biztonságának és megbízhatóságának fenntartásához. A Modicon ABE7S16E2F0 tervezésének köszönhetően könnyedén integrálható meglévő ipari automatizálási rendszerekbe, és rugalmas telepítési lehetőségeket kínál: felszerelheted 35 mm-es szimmetrikus DIN-sínre pattintással vagy csavarokkal rögzítheted szilárd lapra a mellékelt rögzítőkészlet segítségével.
A termék minden csatornán két terminállal rendelkezik, amelyek csavaros típusú csatlakozást biztosítanak különböző keresztmetszetű vezetékekhez: rugalmas kábelekkel 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16), tömör vezetékekkel 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12), valamint számos egyéb konfigurációban. A terminál blokk típusa eltávolítható, ami megkönnyíti a karbantartást és a hibaelhárítást. A csatornánkénti áram 0,0083 A, és az eszköz belső biztosítékkal rendelkezik (1 A 5 x 20 mm gyors kiolvadású a PLC oldalon), amely védelmet nyújt az esetleges túlterhelések ellen.
A Modicon ABE7S16E2F0 kiváló elektromos paraméterekkel büszkélkedhet: a PLC oldalon a maximális kapcsolási áram 15 mA, a minimális 1 mA, míg a szenzor oldalon a garantált 1-es állapot árama >= 5 mA, a garantált 1-es állapot feszültsége >= 79 V. A kapcsolási frekvencia <= 25 Hz, 50% kitöltési tényezővel. A válaszidő rendkívül gyors, mindössze <= 20 ms az állapotváltásokra mindkét irányban, ami biztosítja a rendszer gyors reagálását a változó ipari környezetben.
A termék robusztus kialakítása lehetővé teszi, hogy széles működési hőmérséklet-tartományban (-5...60 °C) használható legyen, és rendkívül ellenálló a környezeti hatásokkal szemben. Az IP2X védettségi fokozat (az IEC 60529 szerint), a 15 gn ütésállóság (11 ms, IEC 60068-2-27), valamint a 2 gn rezgésállóság (f= 10...150 Hz, IEC 60068-2-6) mind hozzájárulnak a termék hosszú élettartamához még a legmostohább ipari környezetben is. A dielektromos szilárdság 2000 V 50/60 Hz-en az IEC 60947-1 szabványnak megfelelően, és számos nemzetközi tanúsítvánnyal rendelkezik, beleértve az UL, GL, DNV, CSA és EAC minősítéseket.
A Modicon ABE7S16E2F0 fizikai dimenziói 206 mm szélesség, 77 mm magasság és 58 mm mélység, nettó súlya 0,397 kg. Ez a kompakt kialakítás lehetővé teszi, hogy minimális helyet foglaljon el a kapcsolószekrényekben, miközben maximális teljesítményt nyújt. A Schneider Electric ABE7S16E2F0 eszköz olyan felhasználók számára ideális választás, akik megbízható, hosszú élettartamú és hatékony megoldást keresnek ipari automatizálási rendszereik bemeneti jelkezelésére, különösen 110/130 V AC környezetben.
Schneider Electric Modicon ABE7 - ABE7S16E2F0 műszaki adatok
Általános jellemzők
Termékcsalád: Modicon ABE7
Termék típusa: Szilárdtest input relé sub-base
Tápfeszültség: 110/130 V AC 50/60 Hz (szenzor oldal), 24 V DC (PLC oldal)
Csatornák száma: 16
Terminálok száma csatornánként: 2
Csatlakozások
Csatlakozás típusa: Csavaros csatlakozó terminálok
- rugalmas kábelvéggel: 1 x 0,09...1 x 1,5 mm², 0,09…1,5 mm² (AWG 28...AWG 16)
- tömör: 1 x 0,14...1 x 2,5 mm², 0,14…2,5 mm² (AWG 26...AWG 12)
- rugalmas kábelvég nélkül: 1 x 0,14...1 x 2,5 mm², 0,14…2,5 mm² (AWG 26...AWG 14)
- rugalmas kábelvéggel: 2 x 0,09...2 x 0,75 mm², 0,09…0,75 mm² (AWG 28...AWG 20)
- tömör: 2 x 0,2...2 x 2,5 mm², 0,2…2,5 mm² (AWG 24...AWG 14)
Kiegészítő információk
Terminál blokk típusa: Eltávolítható
Tápfeszültség határok: 19…30 V DC (PLC oldal) az IEC 61131-2 szerint
Leválasztás PLC/működési rész: Igen
Védelem típusa: Belső biztosíték 1 A 5 x 20 mm gyors kiolvadású PLC oldal, Külső biztosítékkal állítható gyors kiolvadású szenzor oldal
Rögzítési mód: Pattintással (35 mm szimmetrikus DIN-sín), Csavarokkal (szilárd lap rögzítőkészlettel)
Elektromos jellemzők
Áram csatornánként: 0,0083 A
Garantált 1-es állapot árama: >= 5 mA (szenzor oldal)
Garantált 1-es állapot feszültsége: >= 79 V a szenzor oldal számára
Maximális kapcsolási áram: 15 mA (PLC oldal)
Minimális kapcsolási áram: 1 mA a PLC oldal számára
Válaszidő: <= 20 ms 0-ról 1-es állapotra, <= 20 ms 1-esről 0 állapotra
Kapcsolási frekvencia: <= 25 Hz kitöltési tényező: 50 %
Névleges impulzus állóképesség: 2,5 kV az IEC 60947-1 szerint
Névleges szigetelési feszültség: 2000 V
Telepítési kategória: II az IEC 60664-1 szerint
Meghúzási nyomaték: 0,6 N.m lapos Ø 3,5 mm csavarhúzóval
Mechanikai jellemzők
Szélesség: 206 mm
Magasság: 77 mm
Mélység: 58 mm
Nettó súly: 0,397 kg
Környezeti jellemzők
Dielektromos szilárdság: 2000 V 50/60 Hz-en az IEC 60947-1 szerint
Terméktanúsítványok: UL, GL, DNV, CSA, EAC
Szabványok: IEC 61131-2 1-es típus
IP védettségi fokozat: IP2X az IEC 60529 szerint
Izzóhuzal ellenállás: 750 °C az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms időtartamra az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn (f= 10…150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisülés elleni védelem: 4 kV (érintkezés) 3-as szint az IEC 61000-4-2 szerint, 8 kV (levegő) 3-as szint az IEC 61000-4-2 szerint
Sugárzott mezők elleni ellenállás: 10 V/m (26000000…1000000000 Hz) az IEC 61000-4-3 3-as szint szerint
Gyors tranziensek elleni ellenállás: 2 kV 3-as szint az IEC 61000-4-4 szerint
Környezeti működési hőmérséklet: -5…60 °C az IEC 61131-2 szerint
Környezeti tárolási hőmérséklet: -40…80 °C az IEC 61131-2 szerint
Szennyezési fokozat: 2 az IEC 60664-1 szerint
