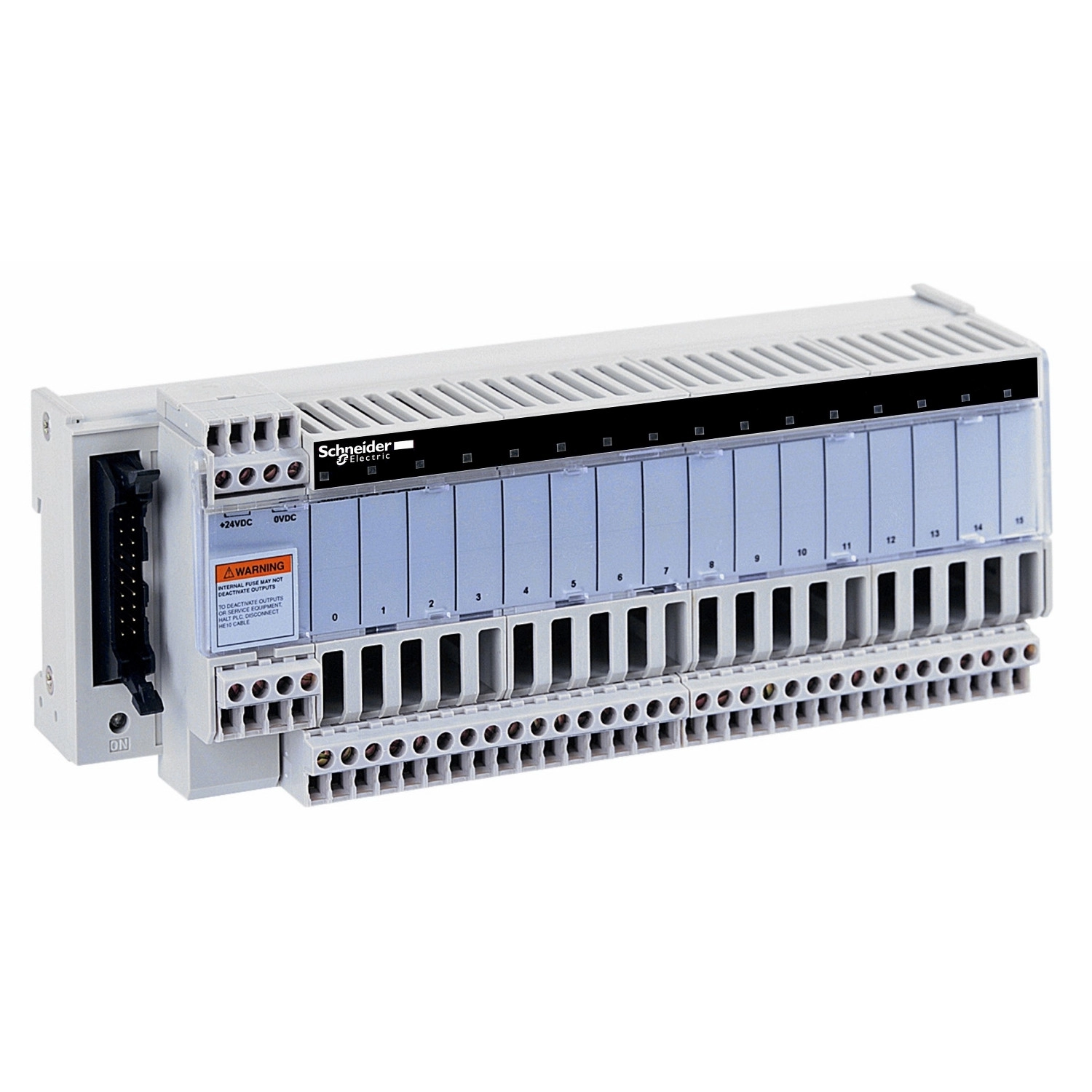

A Schneider Electric Modicon ABE7 termékcsaládhoz tartozó ABE7S16E2E0 egy magas minőségű, megbízható szilárdtest bemeneti relé aljzat, amely ipari automatizálási rendszerekben történő használatra optimalizált. Ez az eszköz kiváló megoldás PLC rendszerek és a hozzájuk kapcsolódó érzékelők közötti interfészként, biztosítva a szükséges jeltovábbítást és elektromos leválasztást.
Az ABE7S16E2E0 modell 16 független bemeneti csatornával rendelkezik, amely lehetővé teszi akár 16 különböző érzékelő vagy kapcsolóelem egyidejű kezelését. A készülék névleges tápfeszültsége 48 V AC 50/60 Hz az érzékelő oldalon, míg a PLC oldalon 24 V DC. Az eszköz biztosítja a PLC és a működő rész közötti teljes elektromos leválasztást, ami növeli a rendszer megbízhatóságát és biztonságát. A tápfeszültség határok a PLC oldalon 19-30 V DC között mozoghatnak, az IEC 61131-2 szabvány követelményeinek megfelelően.
A csatlakozás szempontjából az ABE7S16E2E0 modell rugalmas megoldást kínál. Az aljzat csavaros sorkapcsokkal van ellátva, amelyek különböző vezetéktípusokhoz és méretekhez használhatók. Minden csatornához 2 terminál tartozik, és a kapocstömb típusa kivehető. A csatlakozókapcsok különböző vezeték-keresztmetszeteket támogatnak: egyszálas vezetékekhez 0,14-2,5 mm² (AWG 26-AWG 12), sodrott vezetékekhez kábelvég nélkül 0,14-2,5 mm² (AWG 26-AWG 14), sodrott vezetékekhez kábelvéggel 0,09-1,5 mm² (AWG 28-AWG 16), valamint két vezetékhez kábelvéggel 0,09-0,75 mm² (AWG 28-AWG 20) és két vezetékhez tömör kivitelben 0,2-2,5 mm² (AWG 24-AWG 14). Az ajánlott meghúzási nyomaték 0,6 N.m lapos Ø 3,5 mm csavarhúzóval.
A védelmi funkciók tekintetében az eszköz belső biztosítékkal rendelkezik (1 A, 5 x 20 mm, gyors működésű) a PLC oldalon, míg az érzékelő oldalon külső gyors működésű biztosítékkal állítható. A maximális kapcsolási áram 15 mA a PLC oldalon, míg a minimális 1 mA. Az 1-es állapot árama >= 5 mA garantált az érzékelő oldalon, és az 1-es állapot feszültsége >= 32 V. A válaszidő <= 20 ms mind a 0-ról 1-re, mind az 1-ről 0-ra váltás esetén. A kapcsolási frekvencia <= 25 Hz, 50 %-os üzemciklussal.
A rögzítés két módon történhet: klippekkel 35 mm-es szimmetrikus DIN sínre, vagy csavarokkal szilárd lemezre rögzítő készlettel. Az eszköz méretei a mellékelt rajzokból kiolvashatók, hosszúsága 206 mm. Az üzemi hőmérséklet-tartomány -5...60 °C az IEC 61131-2 szerint, tárolási hőmérséklet-tartomány pedig -40...80 °C.
Elektromos jellemzők tekintetében az eszköz névleges impulzus-állósági feszültsége 2,5 kV az IEC 60947-1 szerint, szigetelési feszültsége 2000 V, a dielektromos szilárdság 2000 V 50/60 Hz-en az IEC 60947-1 szerint, és a telepítési kategória II az IEC 60664-1 szerint. Csatornánkénti áram 0,012 A. Védettségi szint IP2X az IEC 60529 szabvány szerint.
A termék számos tanúsítvánnyal rendelkezik, beleértve a GL, DNV, CSA, UL és EAC minősítéseket, és megfelel az IEC 61131-2 Type 1 szabványnak. Az eszköz magas minőségű kivitelezése és robusztus tervezése biztosítja a hosszú élettartamot és a megbízható működést még a legigényesebb ipari környezetben is. Különösen ajánlott automatizált gyártósorok, folyamatirányító rendszerek, épületautomatizálási megoldások és egyéb ipari alkalmazások számára, ahol számos érzékelő jelét kell kezelni és továbbítani a vezérlőrendszerek felé.
Schneider Electric Modicon ABE7 - ABE7S16E2E0 -elosztóblokk, fix SSR relés, 16be digitális csatorna, 2 sorkapocs/csatorna, PLC leválasztás, 48 VAC műszaki adatok
Termék főbb jellemzői
Termékcsalád: Modicon ABE7
Termék vagy komponens típus: Szilárdtest bemeneti relé aljzat
Névleges tápfeszültség: 48 V AC 50/60 Hz (érzékelő oldal), 24 V DC (PLC oldal)
Csatornák száma: 16
Csatornánkénti kivezetések száma: 2
Csatlakozási jellemzők
Sorkapocs típusa: Kivehető
Csavaros sorkapcsok különböző vezeték-keresztmetszetekhez:
- Tömör vezeték: 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12)
- Sodrott vezeték kábelvég nélkül: 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14)
- Sodrott vezeték kábelvéggel: 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16)
- Két vezeték kábelvéggel: 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20)
- Két tömör vezeték: 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14)
Elektromos jellemzők
Tápfeszültség határok: 19…30 V DC (PLC oldal) az IEC 61131-2 szerint
PLC/működő rész leválasztás: Igen
Védelem típusa: Belső biztosíték 1 A 5 x 20 mm gyors működésű PLC oldal, Külső gyors működésű biztosítékkal állítható érzékelő oldal
Csatornánkénti áram: 0,012 A
Garantált 1-es állapot árama: >= 5 mA (érzékelő oldal)
Garantált 1-es állapot feszültsége: >= 32 V (érzékelő oldal)
Maximum kapcsolási áram: 15 mA (PLC oldal)
Minimum kapcsolási áram: 1 mA (PLC oldal)
Válaszidő: <= 20 ms (0-ról 1-re), <= 20 ms (1-ről 0-ra)
Kapcsolási frekvencia: <= 25 Hz, 50%-os üzemciklussal
Névleges lökőfeszültség-állóság: 2,5 kV az IEC 60947-1 szerint
Névleges szigetelési feszültség: 2000 V
Telepítési kategória: II az IEC 60664-1 szerint
Mechanikai jellemzők
Rögzítési mód: Klippekkel (35 mm szimmetrikus DIN sín), Csavarokkal (szilárd lemez rögzítő készlettel)
Meghúzási nyomaték: 0,6 N.m lapos Ø 3,5 mm csavarhúzóval
Környezeti paraméterek
Dielektromos szilárdság: 2000 V 50/60 Hz-en az IEC 60947-1 szerint
Termékminősítések: GL, DNV, CSA, UL, EAC
Szabványok: IEC 61131-2 Type 1
IP védettségi fokozat: IP2X az IEC 60529 szerint
Izzóhuzal-ellenállás: 750 °C az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn (f= 10…150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 4 kV (érintkezés) 3-as szint az IEC 61000-4-2 szerint, 8 kV (levegő) 3-as szint az IEC 61000-4-2 szerint
Sugárzott mezőkkel szembeni ellenállás: 10 V/m (26000000…1000000000 Hz) 3-as szint az IEC 61000-4-3 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV 3-as szint az IEC 61000-4-4 szerint
Üzemi környezeti hőmérséklet: -5…60 °C az IEC 61131-2 szerint
Tárolási hőmérséklet: -40…80 °C az IEC 61131-2 szerint
Szennyezési fokozat: 2 az IEC 60664-1 szerint
