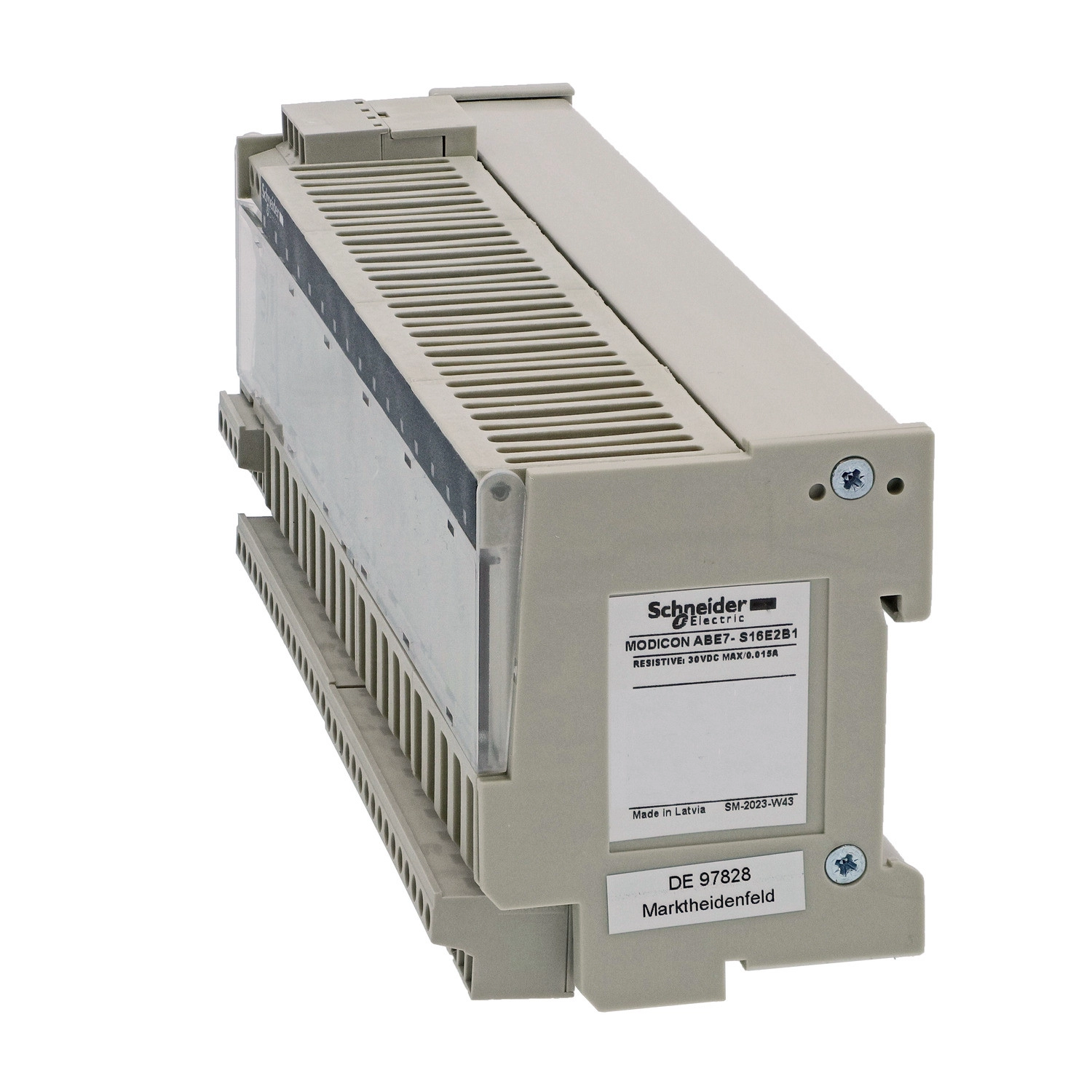

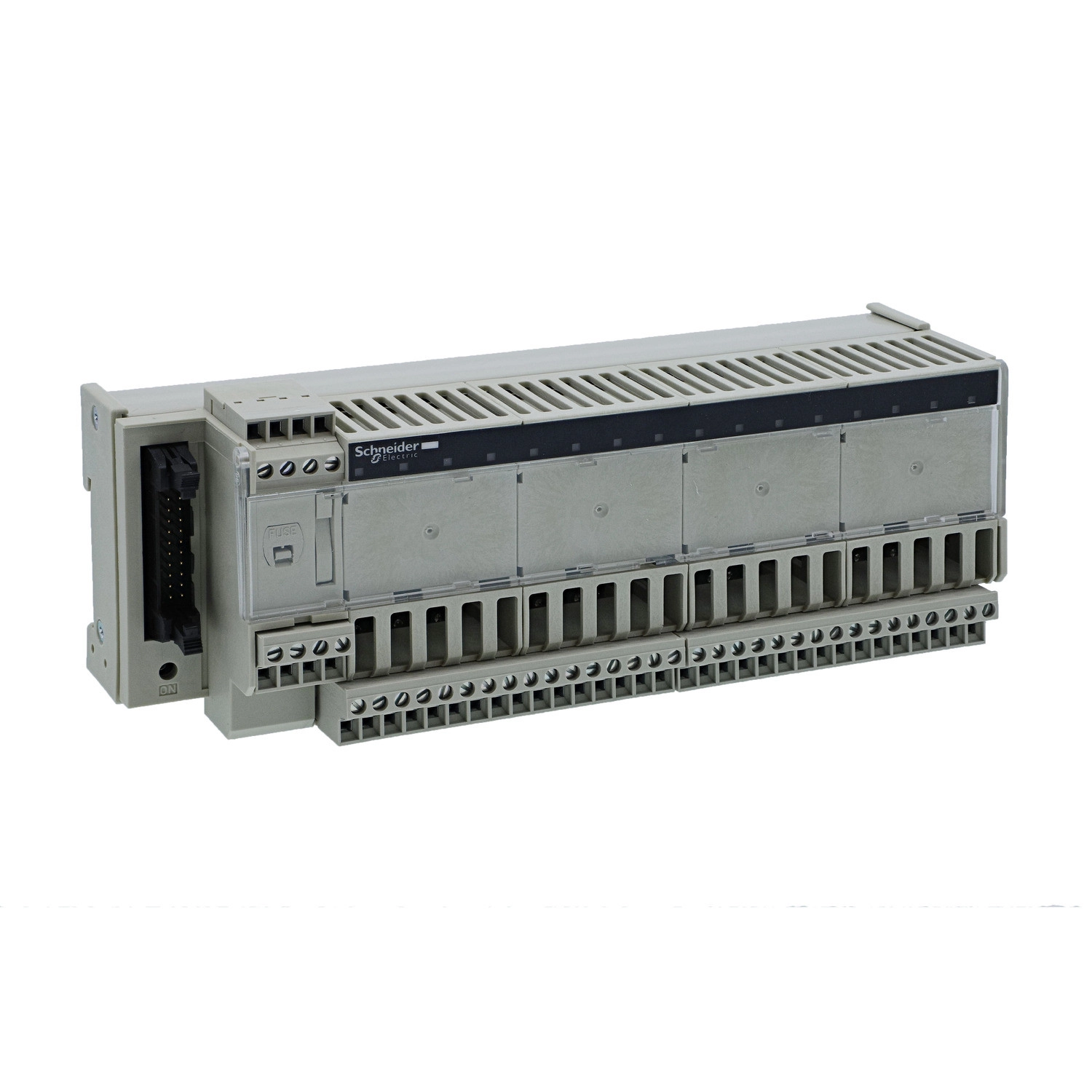

A Schneider Electric Modicon ABE7 termékcsalád ABE7S16E2B1 modellje egy nagy teljesítményű, szilárdtest relés elosztóblokk, mely kiválóan alkalmazható ipari automatizálási rendszerekben. Ez a 24 V DC tápfeszültségű egység 16 digitális bemeneti csatornával rendelkezik, ahol minden csatornához 2 sorkapocs tartozik, biztosítva a rugalmas bekötési lehetőségeket.
Az ABE7S16E2B1 elosztóblokk főbb jellemzői között megtalálható a 24 V DC névleges tápfeszültség mind a PLC, mind a szenzor oldalon, valamint a beépített leválasztás a PLC és az operatív rész között, ami kiemelkedő védelmet biztosít az érzékeny vezérlőrendszereknek. A készülék rendelkezik belső gyors olvadóbiztosítékkal (1 A 5 x 20 mm) a PLC oldalon, míg a szenzor oldali védelem külső gyorsolvadó biztosítékkal szabályozható, így maximális rugalmasságot kínál a különböző alkalmazásokhoz.
A blokk többféle csatlakozási lehetőséget kínál: csavaros sorkapcsok, melyek lehetővé teszik 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) méretű hajlékony vezetékek csatlakoztatását érvéghüvellyel, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) tömör vezetékeket, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) hajlékony vezetékeket érvéghüvely nélkül, 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) hajlékony vezetékeket érvéghüvellyel, valamint 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) tömör vezetékeket. A sorkapcsok meghúzási nyomatéka 0,6 Nm, lapos Ø 3,5 mm csavarhúzóval. A csatlakozóblokk típusa eltávolítható, ami megkönnyíti a karbantartást és a cserét.
Az ABE7S16E2B1 elosztóblokk telepítése rendkívül egyszerű, történhet kapcsokkal (35 mm szimmetrikus DIN sínre) vagy csavarokkal (szilárd lemezre rögzítőkészlettel). A készülék csatornánkénti árama 0,012 A, míg a garantált 1-es állapot árama legalább 2 mA a szenzor oldalon. A garantált 1-es állapot feszültsége legalább 15 V a szenzor oldalon. A maximális kapcsolási áram 15 mA (PLC oldalon), míg a minimális 1 mA. A készülék válaszideje rendkívül gyors: <= 0,05 ms az állapot 0-ról 1-re változásakor, és <= 0,4 ms az állapot 1-ről 0-ra változásakor. A kapcsolási frekvencia <= 1000 Hz, 50% kitöltési tényezővel.
Az ABE7S16E2B1 modell kimagasló védelmi paraméterekkel rendelkezik: névleges lökőfeszültség-állóság [Uimp] 2,5 kV (IEC 60947-1 szerint), névleges szigetelési feszültség [Ui] 2000 V, telepítési kategória II (IEC 60664-1 szerint). A készülék megfelel számos nemzetközi szabványnak és rendelkezik UL, DNV, CSA, GL és EAC tanúsítványokkal, valamint teljesíti az IEC 61131-2 Type 1 szabványt. IP védelmi fokozata IP2X (IEC 60529 szerint).
Környezeti szempontból az ABE7S16E2B1 modell -5...60 °C üzemi környezeti hőmérséklettartományban használható (IEC 61131-2 szerint), míg tárolási hőmérséklete -40...80 °C (IEC 61131-2 szerint). Dielektromos szilárdság 2000 V 50/60 Hz-en (IEC 60947-1 szerint). Kiemelkedő ellenállás jellemzi izzóhuzallal szemben (750 °C, IEC 60695-2-11 szerint), ütéssel szemben (15 gn 11 ms-ig, IEC 60068-2-27 szerint) és rezgéssel szemben (2 gn, f= 10...150 Hz, IEC 60068-2-6 szerint). Elektrosztatikus kisülésekkel szemben is jól véd: 4 kV (érintkezés) 3-as szint és 8 kV (levegő) 3-as szint az IEC 61000-4-2 szerint, valamint sugárzott mezőkkel szemben is ellenálló: 10 V/m (26000000...1000000000 Hz) 3-as szint az IEC 61000-4-3 szerint. Gyors tranziensekkel szemben is védelmet nyújt: 2 kV 3-as szint az IEC 61000-4-4 szerint.
Schneider Electric Modicon ABE7 - ABE7S16E2B1 műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon ABE7
Termék vagy alkatrész típusa: Szilárdtest bemeneti relés elosztóblokk
Névleges tápfeszültség: 24 V DC (PLC oldal), 24 V DC (szenzor oldal)
Csatornák száma: 16
Sorkapcsok száma csatornánként: 2
Csatlakozások
Csavaros sorkapcsok, 1 x 0,09...1 x 1,5 mm², 0,09...1,5 mm² (AWG 28...AWG 16) hajlékony érvéghüvellyel
Csavaros sorkapcsok, 1 x 0,14...1 x 2,5 mm², 0,14...2,5 mm² (AWG 26...AWG 12) tömör
Csavaros sorkapcsok, 1 x 0,14...1 x 2,5 mm², 0,14...2,5 mm² (AWG 26...AWG 14) hajlékony érvéghüvely nélkül
Csavaros sorkapcsok, 2 x 0,09...2 x 0,75 mm², 0,09...0,75 mm² (AWG 28...AWG 20) hajlékony érvéghüvellyel
Csavaros sorkapcsok, 2 x 0,2...2 x 2,5 mm², 0,2...2,5 mm² (AWG 24...AWG 14) tömör
Kiegészítő információk
Sorkapocs blokk típusa: Eltávolítható
Tápfeszültség határértékek: 19...30 V DC (PLC oldal) az IEC 61131-2 szerint
Leválasztás PLC/operatív rész: Igen
Védelem típusa: Belső biztosíték 1 A 5 x 20 mm gyorsolvadó PLC oldal, Külső biztosítékkal állítható gyorsolvadó szenzor oldal
Rögzítés és áramértékek
Rögzítési mód: Kapcsokkal (35 mm szimmetrikus DIN sín), Csavarokkal (szilárd lemez rögzítőkészlettel)
Áram csatornánként: 0,012 A
Garantált 1-es állapot árama: >= 2 mA (szenzor oldal)
Garantált 1-es állapot feszültsége: >= 15 V a szenzor oldalon
Maximális kapcsolási áram: 15 mA (PLC oldal)
Minimális kapcsolási áram: 1 mA a PLC oldalon
Időzítési paraméterek
Válaszidő: <= 0,05 ms 0-ról 1-es állapotra, <= 0,4 ms 1-es állapotról 0-ra
Kapcsolási frekvencia: <= 1000 Hz, 50% kitöltési tényezővel
Elektromos paraméterek
Névleges lökőfeszültség-állóság [Uimp]: 2,5 kV az IEC 60947-1 szerint
Névleges szigetelési feszültség [Ui]: 2000 V
Telepítési kategória: II az IEC 60664-1 szerint
Meghúzási nyomaték: 0,6 N.m lapos Ø 3,5 mm csavarhúzóval
Környezeti feltételek
Dielektromos szilárdság: 2000 V 50/60 Hz-en az IEC 60947-1 szerint
Terméktanúsítványok: UL, DNV, CSA, GL, EAC
Szabványok: IEC 61131-2 Type 1
IP védelmi fokozat: IP2X az IEC 60529 szerint
Izzóhuzal-ellenállás: 750 °C az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn (f= 10...150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 4 kV (érintkezés) 3-as szint az IEC 61000-4-2 szerint, 8 kV (levegő) 3-as szint az IEC 61000-4-2 szerint
Sugárzott mezőkkel szembeni ellenállás: 10 V/m (26000000...1000000000 Hz) az IEC 61000-4-3 3-as szint szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV 3-as szint az IEC 61000-4-4 szerint
Üzemi környezeti hőmérséklet: -5...60 °C az IEC 61131-2 szerint
Tárolási környezeti hőmérséklet: -40...80 °C az IEC 61131-2 szerint
Szennyezettségi fok: 2 az IEC 60664-1 szerint
