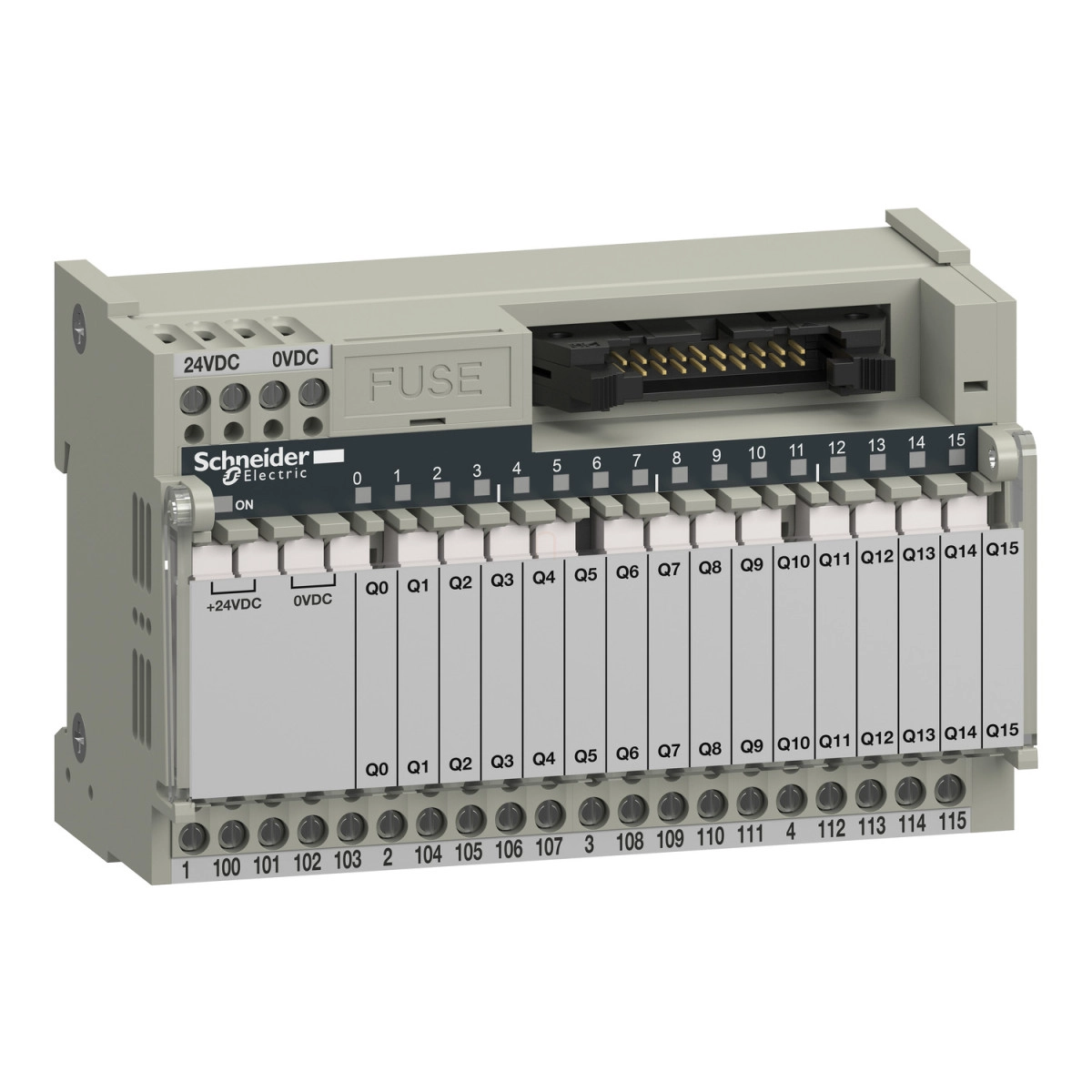

A Schneider Electric Modicon ABE7 ABE7R16T111 sub-base egy kompakt, mégis rendkívül sokoldalú ipari automatizálási komponens, amely jelentős mértékben egyszerűsíti a PLC rendszerek bekötését és működtetését. Ez a 16 csatornás, dugaszolható elektromechanikus relével ellátott sub-base ideális választás olyan ipari környezetben, ahol szükség van a vezérlőjelek és a működtetett eszközök közötti megbízható elektromos leválasztásra.
A termék a Schneider Electric Modicon ABE7 termékcsaládjába tartozik, amely világszerte elismert minőségi szabványokat képvisel az ipari automatizálásban. Az ABE7R16T111 kimeneti sub-base-ként működik, 16 független csatornával, amelyek mindegyike 5 mm-es relével van felszerelve. A termék tápfeszültsége 19-30 V DC tartományban mozog, ami megfelel az IEC 61131-2 szabványnak, így kompatibilis a legtöbb ipari táprendszerrel. A sub-base ABR7S11 terméktípussal kompatibilis, ami tovább növeli a felhasználási területek körét.
Az ABE7R16T111 különlegessége a rendkívül rugalmas csatlakoztatási lehetőségekben rejlik. A termék csavaros csatlakozó terminálokkal rendelkezik, amelyek többféle kábelmérettel használhatók: 1 x 0.14...1 x 1.5 mm² (AWG 26...AWG 16) hajlékony kábellel, 1 x 0.14...1 x 2.5 mm² (AWG 26...AWG 14) hajlékony kábellel érvéghüvely nélkül, 1 x 0.14...1 x 4 mm² (AWG 26...AWG 12) tömör vezetékkel, 2 x 0.14...2 x 0.75 mm² (AWG 26...AWG 18) hajlékony kábellel érvéghüvellyel, valamint 2 x 0.14...2 x 1.5 mm² (AWG 26...AWG 16) tömör vezetékkel. Ez a sokoldalúság lehetővé teszi, hogy a termék szinte bármilyen ipari kábelezési környezetben alkalmazható legyen. A csavaros terminálok meghúzási nyomatéka 0.6 N.m lapos Ø 3.5 mm csavarhúzóval.
Az ABE7R16T111 sub-base érintkezőinek típusa és összetétele 1 NO (normally open - alaphelyzetben nyitott), ami ideálissá teszi különböző terhelések kapcsolására. A termék rendelkezik státuszjelző LED-ekkel is: 1 LED jelzi a tápfeszültség meglétét, valamint csatornánként 1 LED mutatja az adott csatorna állapotát. A polaritáselosztás 4-es csoportokban történik. A termék rövidzárlat elleni védelemmel is rendelkezik, amely egy 1 A-es belső, gyors kioldású, 5 x 20 mm méretű biztosíték formájában valósul meg a PLC oldalon.
A szerelési mód rendkívül egyszerű, történhet bepattintással 35 mm-es DIN sínre vagy csavarokkal felületszerelt kivitelben (készlettel). A sub-base maximális tápárama 1 A, a tápbiztosítékon fellépő feszültségesés 0.3 V. A kimeneti közös pontonként a maximális áram 5 A a csavaros csatlakozókon keresztül, míg a teljes modulon átfolyó maximális áram 12 A. A névleges szigetelési feszültség 2000 V a terminálok és a szerelősínek között, valamint 300 V a tekercs áramköre és az érintkező áramkörök között az IEC 60947-1 szabvány szerint. A névleges impulzus-állóképesség 2.5 kV, az üzembehelyezési kategória II az IEC 60664-1 szerint.
A termék számos tanúsítvánnyal rendelkezik, köztük CSA, UL, DNV, GL és EAC. A védelmi fokozat IP2X az IEC 60529 szerint, ami alapvető védelmet biztosít a véletlen érintés ellen. Az izzószál-vizsgálat eredménye 750 °C, a kioltási idő <30 s az IEC 60695-2-11 szerint. A termék ellenáll a rázkódásnak (15 gn 11 ms-ig az IEC 60068-2-27 szerint), valamint a rezgésnek (2 gn az IEC 60068-2-6 szerint, f = 10...150 Hz tartományban). Az elektrosztatikus kisülésekkel szembeni ellenállás 4 kV (érintkezéses) és 8 kV (levegőn keresztül) az IEC 61000-4-2 3. szintje szerint. A sugárzott mezőkkel szembeni ellenállás 10 V/m az IEC 61000-4-3 3. szintje szerint, a gyors tranziens zavarásokkal szembeni ellenállás pedig 2 kV az IEC 61000-4-4 3. szintje szerint.
Schneider Electric Modicon ABE7 - ABE7R16T111 műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon ABE7
Termék vagy komponens típusa: Sub-base plug-in elektromechanikus relével
Sub-base típus: Kimeneti sub-base
Névleges tápfeszültség: 19...30 V DC az IEC 61131-2 szerint
Csatornák száma: 16
Kontaktusok típusa és összetétele: 1 NO
Csatlakozások és terminálok
Csavaros típusú terminálok, 1 x 0.14...1 x 1.5 mm² (AWG 26...AWG 16) flexibilis kábelvéggel
Csavaros típusú terminálok, 1 x 0.14...1 x 2.5 mm² (AWG 26...AWG 14) flexibilis kábelvég nélkül
Csavaros típusú terminálok, 1 x 0.14...1 x 4 mm² (AWG 26...AWG 12) tömör
Csavaros típusú terminálok, 2 x 0.14...2 x 0.75 mm² (AWG 26...AWG 18) flexibilis kábelvéggel
Csavaros típusú terminálok, 2 x 0.14...2 x 1.5 mm² (AWG 26...AWG 16) tömör
Kiegészítő információk
Tápfeszültség típusa: DC
Termék kompatibilitás: ABR7S11
Állapotjelző LED: 1 LED tápfeszültség jelzésére, 1 LED csatornánként a csatorna állapotának jelzésére
Polaritás elosztás: Közös elosztás 4-es csoportokban
Rövidzárlat védelem: 1 A belső biztosíték, 5 x 20 mm, gyors kioldású (PLC oldal)
Szerelési jellemzők
Szerelési mód: Klipsszel (35 mm DIN sín), Csavarokkal (felületszerelt kivitel készlettel)
Maximális tápáram: 1 A
Feszültségesés a tápbiztosítékon: 0.3 V
Maximális áram kimeneti közös pontonként: 5 A csavaros terminálok
Névleges szigetelési feszültség: 2000 V terminálok/szerelősínek között, 300 V tekercs áramkör/érintkező áramkörök között az IEC 60947-1 szerint
Maximális áram modulonként: 12 A
Névleges impulzus-állóképesség: 2.5 kV
Üzembehelyezési kategória: II az IEC 60664-1 szerint
Meghúzási nyomaték: 0.6 N.m lapos Ø 3.5 mm csavarhúzóval
Megfelelőségek és tanúsítványok
Termék tanúsítványok: CSA, UL, DNV, GL, EAC
IP védettségi fokozat: IP2X az IEC 60529 szerint
Izzószállal szembeni ellenállás: 750 °C, kioltási idő <30 s az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn az IEC 60068-2-6 szerint (f = 10...150 Hz)
Környezeti feltételek
Elektrosztatikus kisülésekkel szembeni ellenállás: 4 kV (érintkezés) 3. szint az IEC 61000-4-2 szerint, 8 kV (levegő) 3. szint az IEC 61000-4-2 szerint
Sugárzott mezőkkel szembeni ellenállás: 10 V/m (26000000...1000000000 Hz) az IEC 61000-4-3 3. szint szerint
Gyors tranziens zavarásokkal szembeni ellenállás: 2 kV 3. szint az IEC 61000-4-4 szerint
Környezeti levegő hőmérséklet működés közben: -5...60 °C az IEC 61131-2 szerint
Környezeti levegő hőmérséklet tárolás során: -40...80 °C az IEC 61131-2 szerint
Szennyezettségi fok: 2 az IEC 60664-1 szerint
