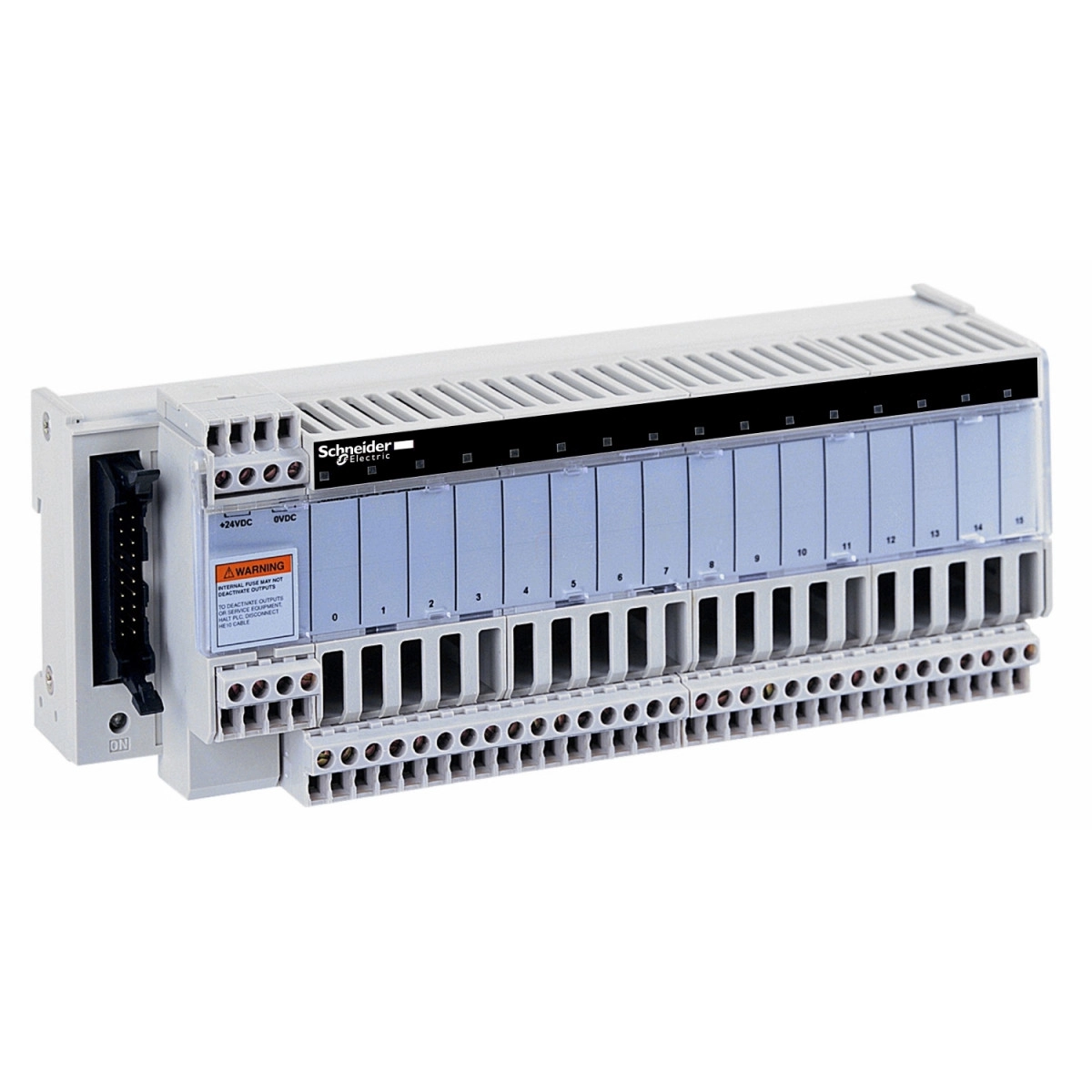

A Schneider Electric Modicon ABE7 - ABE7P16T215 egy professzionális kivitelű, 16 csatornás relé aljzat (sub-base), amely ipari automatizálási rendszerek hatékony kiépítését teszi lehetővé. Ez a 10 mm-es csatlakozási szélességű eszköz dugaszolható relék fogadására alkalmas, és különösen előnyös választás, ha megbízható, jól strukturált automatizálási megoldásokat keresel.
Az ABE7P16T215 jellemzője a beépített biztosítékvédelem, ami minden egyes csatornához külön 0,5 A-es gyors kioldású biztosítékot biztosít (5×20 mm méretben), valamint a PLC oldali 1 A-es belső biztosítékot tartalmaz. A készülék DC tápellátással működik, és 19-30 V közötti névleges tápfeszültséggel üzemeltethető az IEC 61131-2 szabványnak megfelelően. Az eszköz állapotának könnyű nyomon követését szolgálja a LED-es visszajelzés: minden csatornához zöld LED tartozik, valamint egy külön zöld LED jelzi a bekapcsolt állapotot.
Csatlakoztatási szempontból nagy rugalmasságot kínál, hiszen csavaros csatlakozókkal szerelték fel, amelyek különböző vezeték-keresztmetszetekhez illeszkednek: 0,09-1,5 mm² (AWG 28-16) hajlékony, kábelvéggel; 0,14-2,5 mm² (AWG 26-12) tömör; 0,14-2,5 mm² (AWG 26-14) hajlékony, kábelvég nélkül; 2×0,09-2×0,75 mm² (AWG 28-20) hajlékony, kábelvéggel; 2×0,2-2×2,5 mm² (AWG 24-14) tömör vezetékekhez. Az eszközt kompatibilis az ABR7S2, ABS7SC2, ABE7ACC20 és ABS7SA2 termékekkel, így rugalmasan integrálható meglévő rendszerekbe is.
A polaritáselosztás tekintetében a kontaktus közösítés 2 darab 8 csatornás csoportra van osztva. Az eszköz minden csatornájához tartozik egy leválasztó kapcsoló is. Különösen hasznos jellemzője, hogy a kimeneti közös ponton maximálisan 16 A áram engedhető át, ami jelentős terhelhetőséget biztosít. A névleges szigetelési feszültség 300 V a tekercs áramkör/érintkező áramkörök között az IEC 60947-1 szabvány szerint, illetve 2000 V a csatlakozó/szerelősín között. Az impulzus-állósági feszültség 2,5 kV, az üzembe helyezési kategória pedig II az IEC 60664-1 szabványnak megfelelően.
A telepítés rendkívül egyszerű: vagy 35 mm-es szimmetrikus DIN-sínre pattintható, vagy csavarokkal (tömör lapra rögzítőkészlet segítségével) szerelhető fel. A 211 mm széles, 89 mm magas és 74 mm mély eszköz meghúzási nyomatéka 0,6 Nm lapos Ø 3,5 mm csavarhúzóval. Környezeti paraméterei is kiválóak: -5...60 °C közötti üzemi hőmérséklet, IP2X védettség az IEC 60529 szerint, valamint kiváló rezisztencia az elektrosztatikus kisülésekkel (4 kV érintkezési, 8 kV légköri), sugárzott mezőkkel (10 V/m) és gyors tranziens jelenségekkel (2 kV) szemben.
Schneider Electric Modicon ABE7 - ABE7P16T215 műszaki adatok
Általános jellemzők
Termékcsalád: Modicon ABE7
Termék típus: Dugaszolható relé aljzat
Aljzat típus: Kimeneti aljzat
Névleges tápfeszültség: 19...30 V DC az IEC 61131-2 szerint
Csatornák száma: 16
Csatlakoztatás
Csatlakozó típus: Csavaros sorkapocs
Csatlakoztatható vezetékek:
- 1 × 0,09...1 × 1,5 mm² (AWG 28...AWG 16) hajlékony, kábelvéggel
- 1 × 0,14...1 × 2,5 mm² (AWG 26...AWG 12) tömör
- 1 × 0,14...1 × 2,5 mm² (AWG 26...AWG 14) hajlékony kábelvég nélkül
- 2 × 0,09...2 × 0,75 mm² (AWG 28...AWG 20) hajlékony, kábelvéggel
- 2 × 0,2...2 × 2,5 mm² (AWG 24...AWG 14) tömör
Csatorna kiegészítő információ: 1 leválasztó kapcsoló csatornánként
Elektromos jellemzők
Tápfeszültség típus: DC
Termék kompatibilitás: ABR7S2, ABS7SC2, ABE7ACC20, ABS7SA2
Állapotjelzés: 1 LED csatornánként (zöld) csatorna állapot, 1 LED (zöld) bekapcsolás
Polaritás elosztás: Polaritás elosztás kontaktus közösítés 2 csoport × 8 csatorna
Rövidzár elleni védelem: 1 A belső biztosíték, 5 × 20 mm, gyors (PLC oldal), 0,5 A biztosíték csatornánként, 5 × 20 mm, gyors (kimeneti áramkör)
Maximális tápáram: 1 A
Feszültségesés a tápegység biztosítékán: 0,3 V
Maximális áram kimenetenként: 16 A
Névleges szigetelési feszültség: 300 V tekercs áramkör/érintkező áramkörök között az IEC 60947-1 szerint, 2000 V csatlakozók/szerelősín
Névleges impulzus-állósági feszültség: 2,5 kV
Telepítési kategória: II az IEC 60664-1 szerint
Mechanikai jellemzők
Rögzítési mód: Kapcsokkal (35 mm szimmetrikus DIN sín), Csavarokkal (tömör lapra rögzítőkészlet segítségével)
Meghúzási nyomaték: 0,6 Nm lapos Ø 3,5 mm csavarhúzóval
Szélesség: 211 mm
Magasság: 89 mm
Mélység: 74 mm
Környezeti jellemzők
Terméktanúsítványok: GL, CSA, DNV, EAC
IP védelmi fokozat: IP2X az IEC 60529 szerint
Izzóhuzalos vizsgálat ellenállása: 750 °C az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn (f= 10...150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisülés elleni védelem: 4 kV (érintkezési) 3. szint az IEC 61000-4-2 szerint, 8 kV (légköri) 3. szint az IEC 61000-4-2 szerint
Sugárzott mezők elleni védelem: 10 V/m (26000000...1000000000 Hz) az IEC 61000-4-3 szerint 3. szint
Gyors tranziensek elleni védelem: 2 kV 3. szint az IEC 61000-4-4 szerint
Üzemi környezeti hőmérséklet: -5...60 °C az IEC 61131-2 szerint
Tárolási környezeti hőmérséklet: -40...80 °C az IEC 61131-2 szerint
Szennyezési fokozat: 2 az IEC 60664-1 szerint
