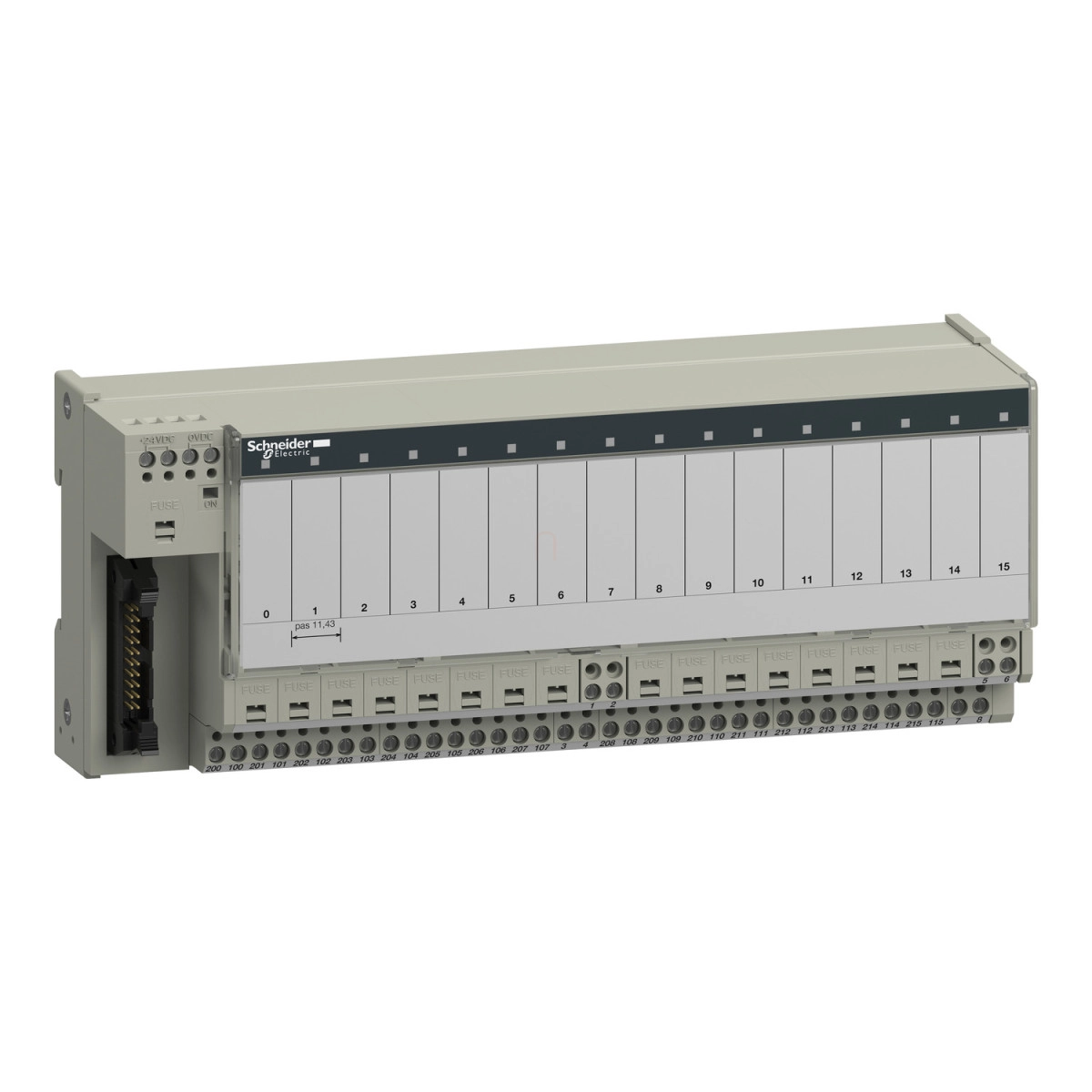

A Schneider Electric Modicon ABE7 sorozatába tartozó ABE7P16T214 elosztóblokk egy professzionális interfész megoldás ipari automatizálási rendszerekhez, különösen PLC vezérlők kimeneti jeleit kapcsoló relék fogadására. Ez a 16 csatornás kimeneti sub-base speciálisan plug-in relékhez lett tervezve, biztosítva a hatékony és megbízható jeltovábbítást kritikus ipari környezetekben.
Az ABE7P16T214 modell kiemelkedő tulajdonsága, hogy minden csatorna rendelkezik egy leválasztó kapcsolóval, ami lehetővé teszi az egyedi csatornák izolálását karbantartás vagy hibaelhárítás során. A beépített biztonsági funkciók között szerepel az 1A-es belső biztosíték a PLC oldalon, valamint a 0,5A-es biztosíték minden kimeneti áramkörön, ami hatékony védelmet nyújt rövidzárlat ellen. A készülék állapotát jelző LED-ek (zöld LED minden csatornához és egy zöld tápellátás-jelző) egyszerűvé teszik az üzemi állapot vizuális ellenőrzését.
A termék rendkívül rugalmas csatlakozási lehetőségeket kínál: csavaros sorkapcsaival különböző keresztmetszetű vezetékek (0,09-2,5 mm²) csatlakoztathatók, legyen szó tömör vagy sodrott, érvéghüvelyes vagy anélküli kábelekről. Az eszköz polaritásmentes kiosztással rendelkezik és volt-free konfigurációt biztosít, ami sokoldalú alkalmazást tesz lehetővé. A maximális kimeneti közös áram 16A, míg a tápfeszültség tartománya 19-30V DC az IEC 61131-2 szabványnak megfelelően.
Teleítési szempontból fontos figyelembe venni a hőmérséklet szerinti derating görbét, amely 40°C felett lép érvénybe: míg 40°C-ig 4A a maximális áram, 60°C-on már csak 2A-t biztosít. Az eszköz további előnye a könnyű szerelhetőség: rögzíthető klipsekkel 35 mm-es szimmetrikus DIN sínre, vagy csavarokkal szilárd lapra, szerelőkészlettel. A 0,6 N·m meghúzási nyomaték 3,5 mm-es lapos csavarhúzóval érhető el.
Az ABE7P16T214 kompatibilitást mutat az ABR7S2, ABS7SA2, ABS7SC2 és ABE7ACC20 termékcsaládokkal, ezáltal jól illeszkedik a már meglévő Schneider Electric automatizálási infrastruktúrába. Az eszköz IP2X védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és számos környezeti ellenállóképességi tanúsítvánnyal büszkélkedhet: 15g-s ütésállóság 11 ms-ig, 2g vibrációállóság 10-150 Hz tartományban, valamint magas szintű elektromágneses kompatibilitás (EMC) a kritikus ipari környezetekhez.
Schneider Electric Modicon ABE7 - ABE7P16T214 műszaki adatok
Általános jellemzők
Termékcsalád: Modicon ABE7
Termék típusa: Sub-base plug-in relékhez
Sub-base típus: Kimeneti sub-base
Névleges tápfeszültség [Us]: 19...30 V DC az IEC 61131-2 szabványnak megfelelően
Csatornák száma: 16
Csatlakozások
Csatlakozások - sorkapcsok: Csavaros sorkapocs, 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) hajlékony érvéghüvellyel
Csavaros sorkapocs, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) tömör
Csavaros sorkapocs, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) hajlékony érvéghüvely nélkül
Csavaros sorkapocs, 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) hajlékony érvéghüvellyel
Csavaros sorkapocs, 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) tömör
Csatorna további információ: 1 leválasztó kapcsoló csatornánként
Elektromos jellemzők
Tápfeszültség típus: DC
Termékkkompatibilitás: ABR7S2, ABS7SA2, ABS7SC2, ABE7ACC20
Állapotjelző LED: 1 LED csatornánként (zöld) csatorna állapot, 1 LED (zöld) bekapcsolt állapot
Polaritás elosztás: Volt-free
Rövidzárlat elleni védelem: 1 A belső biztosíték, 5 x 20 mm, gyors (PLC oldal), 0,5 A biztosíték csatornánként, 5 x 20 mm, gyors (kimeneti áramkör)
Maximális tápáram: 1 A
Feszültségesés a tápellátás biztosítékán: 0,3 V
Maximális áram kimeneti közös pontonként: 16 A
Névleges szigetelési feszültség [Ui]: 300 V tekercs áramkör/érintkező áramkörök az IEC 60947-1 szerint, 2000 V sorkapcsok/szerelősínek
Névleges lökőfeszültség-állóság [Uimp]: 2,5 kV
Telepítési kategória: II az IEC 60664-1 szerint
Mechanikai jellemzők
Rögzítési mód: Klipszekkel (35 mm-es szimmetrikus DIN sín), Csavarokkal (szilárd lap rögzítőkészlettel)
Meghúzási nyomaték: 0,6 N.m lapos Ø 3,5 mm csavarhúzóval
Környezeti feltételek
IP védettségi fokozat: IP2X az IEC 60529 szerint
Izzóhuzallal szembeni ellenállás: 750 °C az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Vibrációállóság: 2 gn (f= 10...150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 4 kV (érintkezés) 3. szint az IEC 61000-4-2 szerint, 8 kV (levegő) 3. szint az IEC 61000-4-2 szerint
Sugárzott mezőkkel szembeni ellenállás: 10 V/m (26000000...1000000000 Hz) az IEC 61000-4-3 szerint 3. szint
Gyors tranziensekkel szembeni ellenállás: 2 kV 3. szint az IEC 61000-4-4 szerint
Üzemi környezeti hőmérséklet: -5...60 °C az IEC 61131-2 szerint
Tárolási környezeti hőmérséklet: -40...80 °C az IEC 61131-2 szerint
Szennyezettségi fok: 2 az IEC 60664-1 szerint
