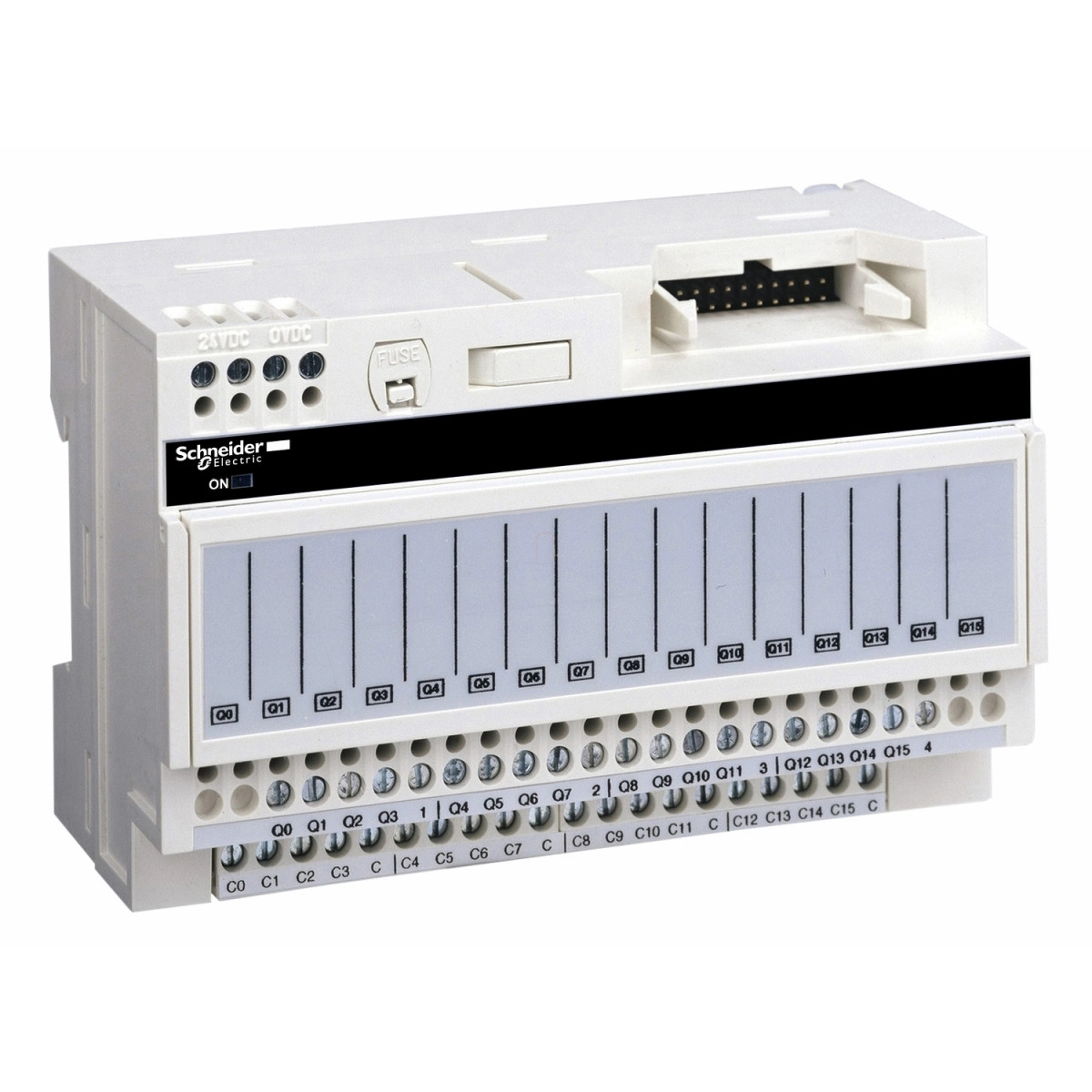

A Schneider Electric Modicon ABE7 termékcsaládba tartozó ABE7P16T111 kimeneti relé aljzat egy professzionális ipari automatizálási megoldás, amely 16 csatornás kimeneti funkciót biztosít, speciálisan plug-in relékhez tervezve. Ez a 5 mm-es relé aljzat tökéletes választás komplex vezérlési feladatokhoz, ahol több kimeneti csatorna egyidejű kezelése szükséges.
A termék 19-30V DC tápfeszültséggel működik az IEC 61131-2 szabványnak megfelelően, ami biztosítja a kompatibilitást a legtöbb ipari vezérlőrendszerrel. Minden csatornához külön zöld LED tartozik a csatorna állapotának jelzésére, valamint egy további zöld LED mutatja a bekapcsolt állapotot. Ez a vizuális visszajelzés jelentősen megkönnyíti a hibaelhárítást és a rendszer állapotának gyors ellenőrzését a mindennapi használat során. A polaritáselosztás 4 csatornás csoportonként közös érintkezővel rendelkezik, ami rugalmas kapcsolási konfigurációkat tesz lehetővé. Az eszköz 1A-es belső, gyors kioldású biztosítékkal rendelkezik (5 x 20 mm) a PLC oldali rövidzárlat elleni védelem érdekében.
Az ABE7P16T111 többféle csatlakoztatási lehetőséget kínál: csavaros kapcsokkal szerelhető, ami lehetővé teszi különböző vezetéktípusok használatát, beleértve a hajlékony és szilárd vezetékeket különböző keresztmetszetben (0,09-2,5 mm²). Az eszköz kompatibilis az ABR7S11 és ABS7SC1B termékekkel, így könnyen integrálható meglévő rendszerekbe. A telepítés rendkívül egyszerű: az eszköz rögzíthető 35 mm-es szimmetrikus DIN-sínre pattintással, vagy csavarokkal szilárd lemezre, a mellékelt rögzítőkészlet segítségével. A termék maximális tápárama 1A, míg a kimeneti közös maximális áramerőssége 16A, ami elegendő a legtöbb ipari alkalmazáshoz. A készülék IP2X védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, így megfelelő védelmet nyújt por és véletlen érintés ellen. Különlegesen ellenálló a környezeti hatásokkal szemben: üzemi hőmérséklet-tartománya -5°C és 60°C között van, míg tárolási hőmérséklete -40°C és 80°C között mozoghat az IEC 61131-2 szabványnak megfelelően. Az eszköz számos tanúsítvánnyal rendelkezik, beleértve a CSA, DNV, GL, UL és EAC minősítéseket, amelyek biztosítják a nemzetközi szabványoknak való megfelelést és a megbízható működést különböző iparági környezetekben.
Schneider Electric Modicon ABE7 - ABE7P16T111 műszaki adatok
Általános adatok
Termékcsalád: Modicon ABE7
Termék vagy komponens típus: Sub-base for plug-in relé
Sub-base típus: Kimeneti sub-base
Névleges tápfeszültség: 19...30 V DC az IEC 61131-2 szerint
Csatornák száma: 16
Csatlakozások és terminálok
Csavaros csatlakozó típusok:
- 1 x 0,09...1 x 1,5 mm², 0,09...1,5 mm² (AWG 28...AWG 16) hajlékony vezetékvéggel
- 1 x 0,14...1 x 2,5 mm², 0,14...2,5 mm² (AWG 26...AWG 12) tömör
- 1 x 0,14...1 x 2,5 mm², 0,14...2,5 mm² (AWG 26...AWG 14) hajlékony vezetékvég nélkül
- 2 x 0,09...2 x 0,75 mm², 0,09...0,75 mm² (AWG 28...AWG 20) hajlékony vezetékvéggel
- 2 x 0,2...2 x 2,5 mm², 0,2...2,5 mm² (AWG 24...AWG 14) tömör
Kiegészítő információk
Tápfeszültség típusa: DC
Termék kompatibilitás: ABR7S11, ABS7SC1B
Állapotjelző LED: 1 LED csatornánként (zöld) csatorna állapotához, 1 LED (zöld) bekapcsolt állapot jelzésére
Polaritás elosztás: Polaritás elosztás érintkező közös 4 csatornánként
Rövidzárlat védelem: 1 A belső biztosíték, 5 x 20 mm, gyors kioldású (PLC oldal)
Rögzítési mód: Csipesszel (35 mm szimmetrikus DIN sínre), Csavarokkal (szilárd lemezre rögzítőkészlettel)
Maximális tápáram: 1 A
Feszültségesés a tápellátás biztosítékán: 0,3 V
Maximális áram kimeneti közös pontonként: 16 A
Névleges szigetelési feszültség: 2000 V terminálok/szerelősínek között, 300 V tekercskör/érintkezőkörök között az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 2,5 kV
Telepítési kategória: II az IEC 60664-1 szerint
Meghúzási nyomaték: 0,6 N.m lapos Ø 3,5 mm csavarhúzóval
Környezeti feltételek
Terméktanúsítványok: CSA, DNV, GL, UL, EAC
IP védettségi fokozat: IP2X az IEC 60529 szerint
Izzóhuzal-vizsgálat ellenállása: 750 °C, kioltási idő <30 s az IEC 60695-2-11 szerint
Lökésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn (f= 10...150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisülés ellenállása: 4 kV (érintkezés) 3. szint az IEC 61000-4-2 szerint, 8 kV (levegő) 3. szint az IEC 61000-4-2 szerint
Sugárzott mezők elleni védelem: 10 V/m (26000000...1000000000 Hz) az IEC 61000-4-3 3. szint szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV 3. szint az IEC 61000-4-4 szerint
Környezeti hőmérséklet működés közben: -5...60 °C az IEC 61131-2 szerint
Környezeti hőmérséklet tárolás során: -40...80 °C az IEC 61131-2 szerint
Szennyezettségi fok: 2 az IEC 60664-1 szerint
