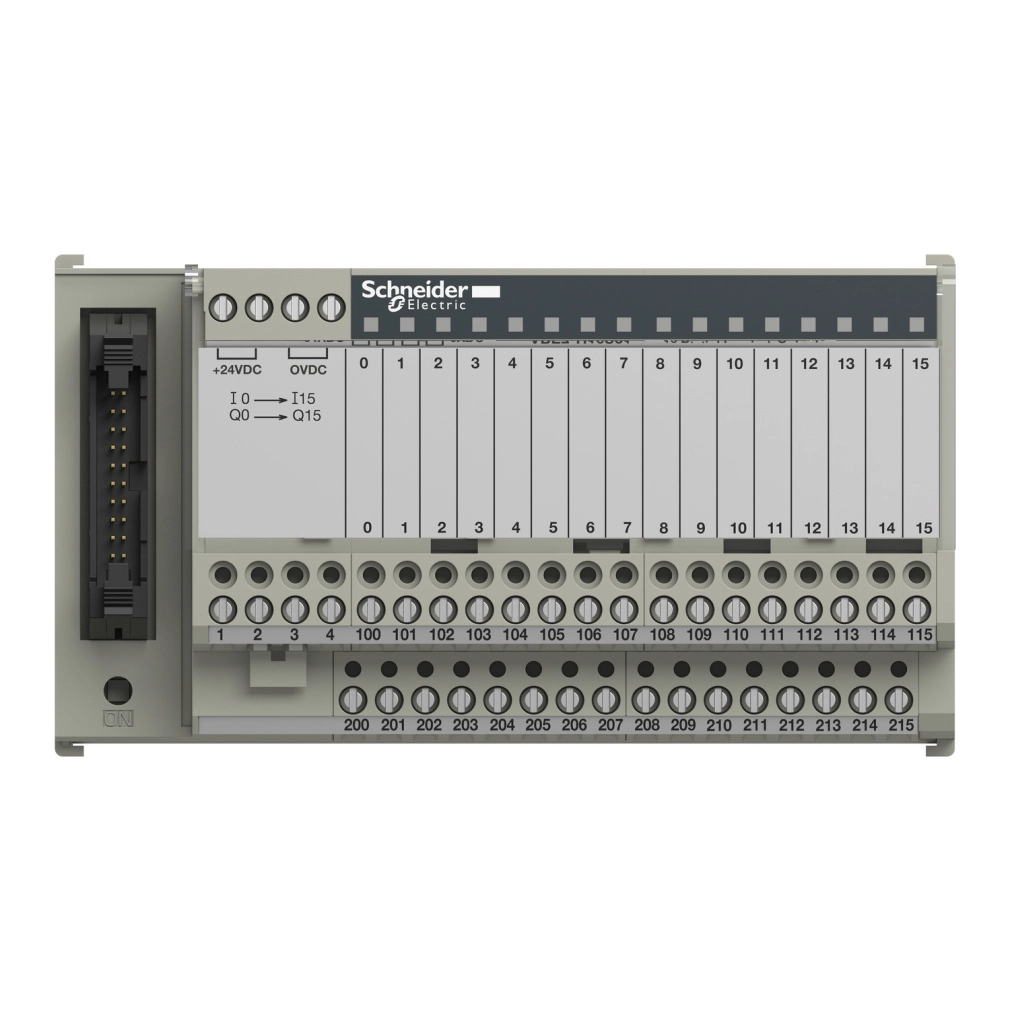

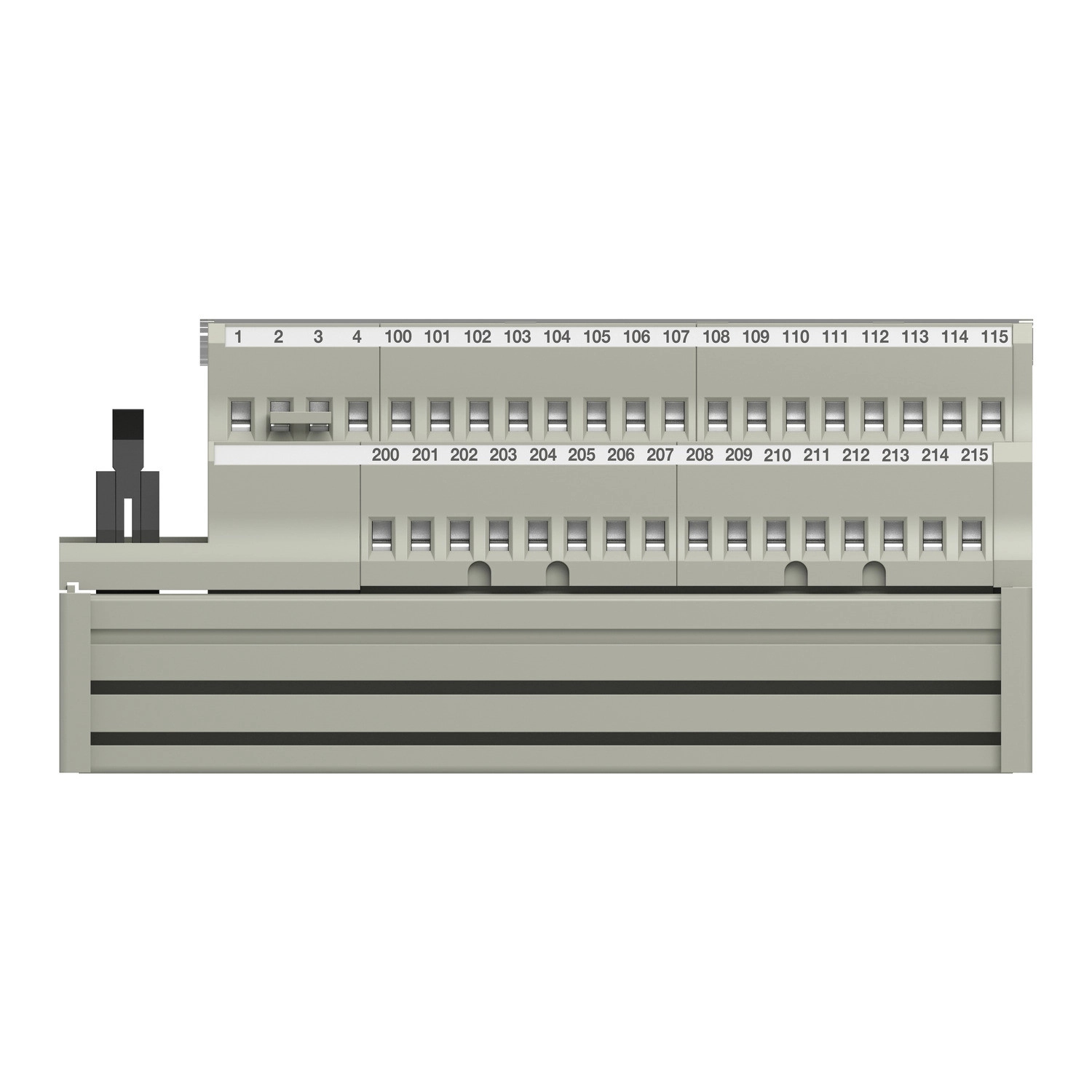

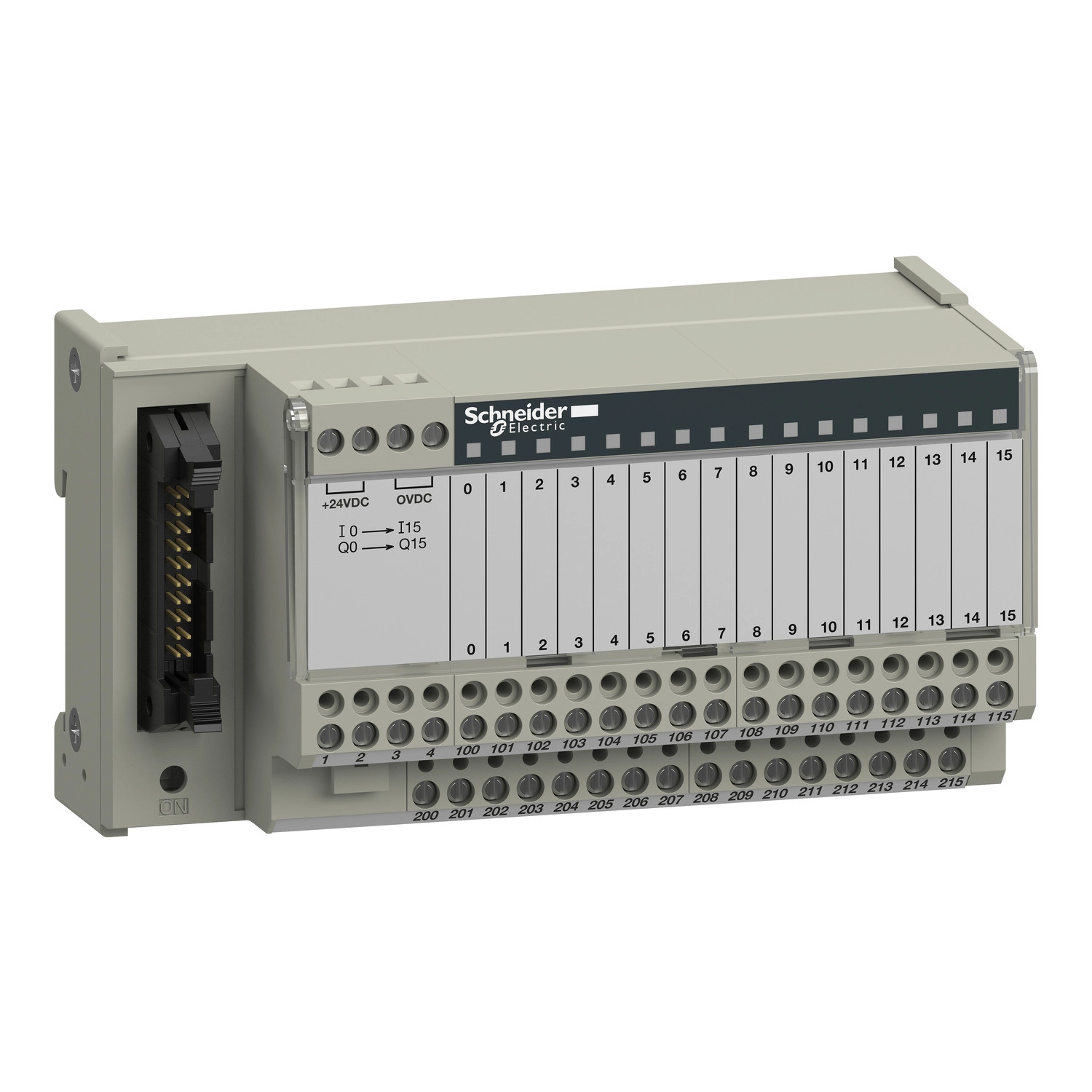

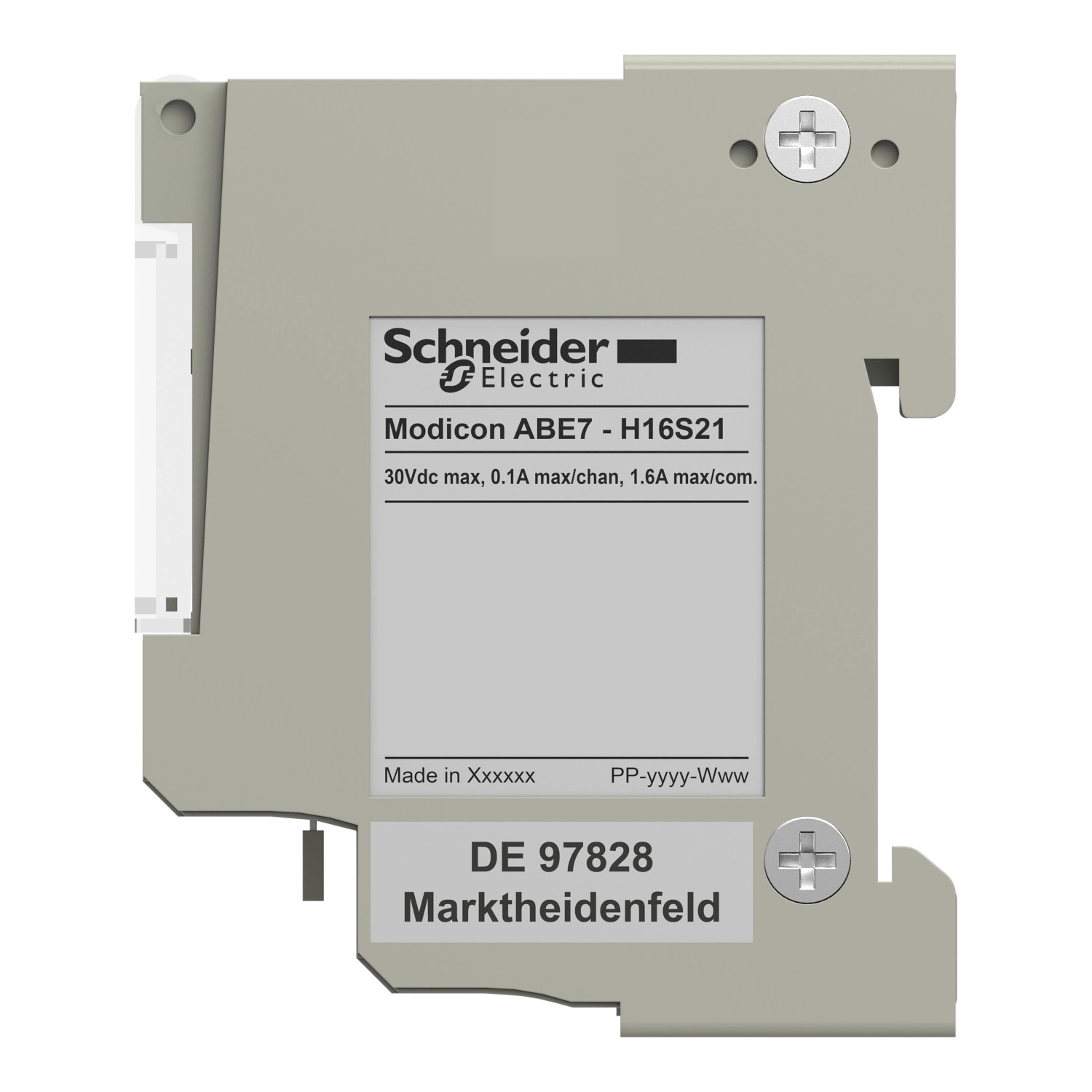

A Schneider Electric Modicon ABE7 - ABE7H16S21 egy kimagasló teljesítményű passzív, diszkrét I/O elosztóblokk, amely ideális megoldást nyújt modern ipari automatizálási rendszerekhez. Ez a 16 csatornás alaplap rugalmasan használható mind bemenetként, mind kimenetként, így rendkívül sokoldalúan alkalmazható különböző vezérlési feladatokban.
Az ABE7H16S21 típusú elosztóblokk különleges tulajdonsága, hogy minden egyes csatornája két sorkapoccsal rendelkezik, valamint beépített leválasztást biztosít az egyes csatornák között. Ez jelentősen növeli a rendszer megbízhatóságát és zajvédettségét ipari környezetben. A termék 19-30V DC tápfeszültséggel működik az IEC 61131-2 szabványnak megfelelően, így kompatibilis a legtöbb ipari rendszerrel. A maximális áramterhelhetőség 1,8A a teljes alegységre vonatkozóan, míg csatornánként 0,5A áramot képes kezelni.
A készülék kiemelkedő diagnosztikai funkciókat kínál a beépített LED-jelzőknek köszönhetően. Minden csatorna rendelkezik saját zöld állapotjelző LED-del, valamint egy további zöld LED jelzi a bekapcsolt állapotot. A termék további előnye, hogy csatornánként egy-egy leválasztó kapcsolóval van ellátva, ami lehetővé teszi az egyes csatornák független kezelését és karbantartását. A rövid áramköri védelem érdekében a PLC felőli oldalon 2A-es belső, 5×20 mm-es gyors olvadóbiztosíték található, ami megvédi a rendszert túláram esetén.
Az ABE7H16S21 csatlakoztatása rendkívül rugalmas a különböző típusú csavaros sorkapcsoknak köszönhetően. A termék elfogadja az 1×0,09...1×1,5 mm² (AWG 28...AWG 16) rugalmas vezetékeket kábelvéggel, 1×0,14...1×2,5 mm² (AWG 26...AWG 12) tömör vezetékeket, 1×0,14...1×2,5 mm² (AWG 26...AWG 14) rugalmas vezetékeket kábelvég nélkül, 2×0,09...2×0,75 mm² (AWG 28...AWG 20) rugalmas vezetékeket kábelvéggel, valamint 2×0,2...2×2,5 mm² (AWG 24...AWG 14) tömör vezetékeket. A PLC-hez való csatlakozás 20 tűs HE-10 csatlakozón keresztül történik.

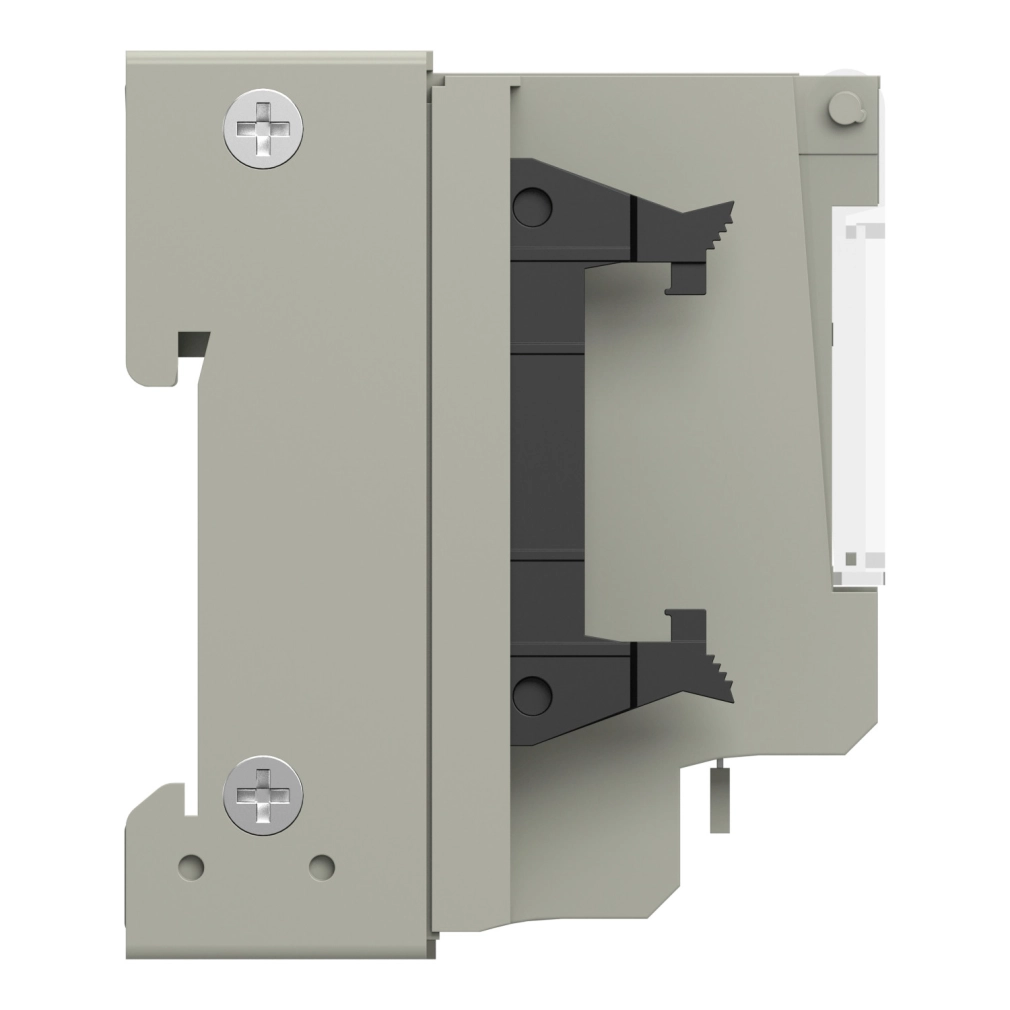

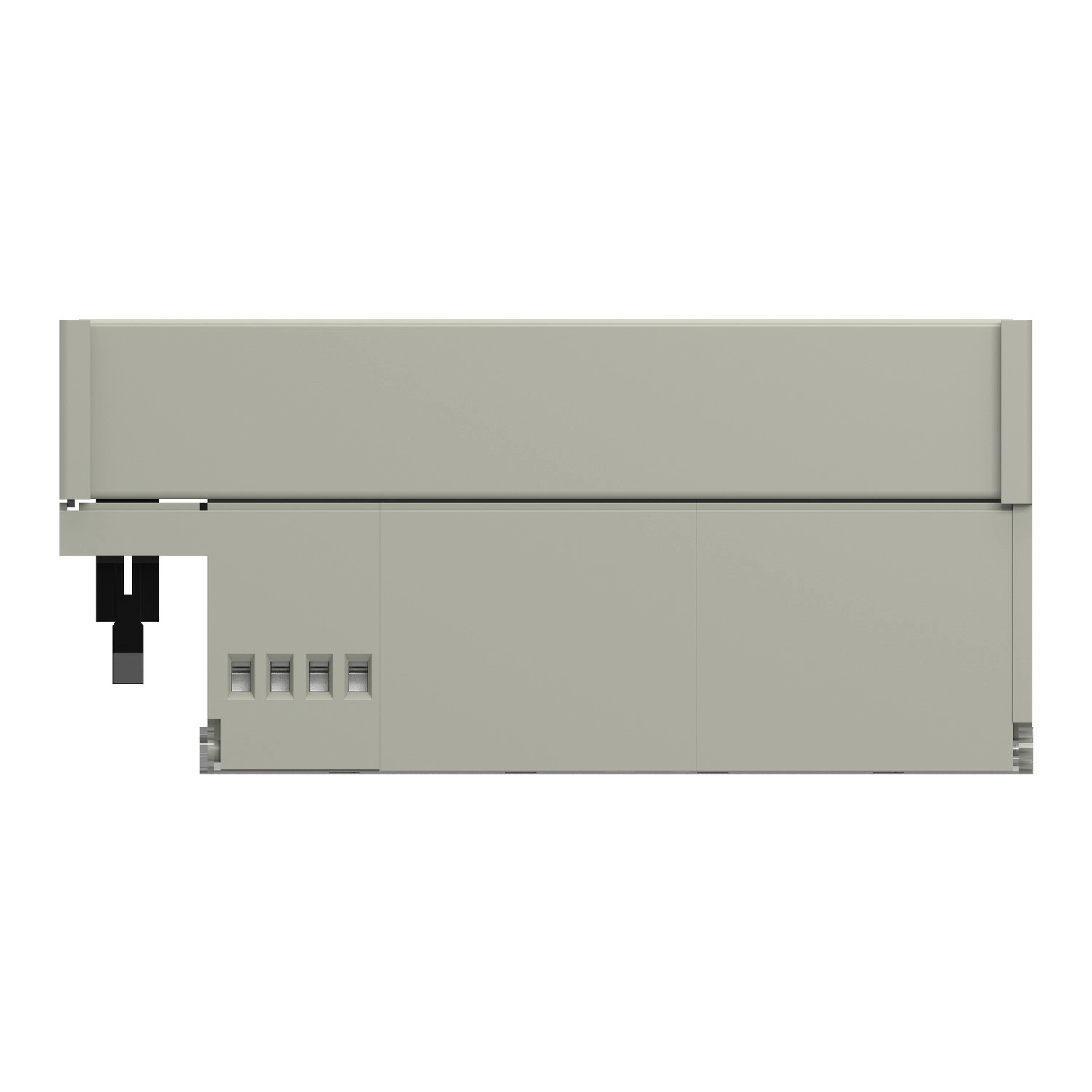

A termék telepítése rendkívül egyszerű, két módon is rögzíthető: kapcsokkal 35 mm-es szimmetrikus DIN-sínre, vagy csavarokkal szilárd felületre (rögzítőkészlettel). Az egység szélessége 125 mm, nettó súlya pedig mindössze 0,375 kg, így nem foglal sok helyet a vezérlőszekrényben. A termék IP2X védettséggel rendelkezik az IEC 60529 szabványnak megfelelően.
Az ABE7H16S21 kiemelkedő környezeti ellenállóképességgel bír. -5...60°C üzemi hőmérséklet-tartományban működőképes, tárolási hőmérséklet-tartománya pedig -40...80°C. Ellenáll a 15g/11ms ütésnek (IEC 60068-2-27), valamint 2g rezgésnek (10-150 Hz, IEC 60068-2-6). Elektromágneses kompatibilitás tekintetében megfelel az IEC 61000-4-2 szabványnak (elektrosztatikus kisülés ellen 4 kV kontakt, 8 kV levegő, 3-as szint), az IEC 61000-4-3 szabványnak (sugárzott terek ellen 10 V/m, 26-1000 MHz, 3-as szint), valamint az IEC 61000-4-4 szabványnak (gyors tranziensek ellen 2 kV, 3-as szint). A termék számos nemzetközi tanúsítvánnyal rendelkezik, többek között GL, CSA, UL, DNV és EAC minősítésekkel.
Schneider Electric Modicon ABE7 - ABE7H16S21 műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon ABE7
Termék típusa: Passzív diszkrét I/O elosztóblokk
Alaplap típusa: I/O alaplap
Névleges tápfeszültség: 19...30 V DC az IEC 61131-2 szabványnak megfelelően
Csatornák száma: 16
Sorkapcsok száma csatornánként: 2
Csatlakozási jellemzők
Csatlakozás típusa: Csavaros sorkapcsok, különböző vezeték keresztmetszetekhez:
- 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) rugalmas kábelvéggel
- 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) tömör
- 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) rugalmas kábelvég nélkül
- 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) rugalmas kábelvéggel
- 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) tömör
Csatorna kiegészítő információ: 1 leválasztó kapcsoló csatornánként
Kiegészítő jellemzők
Állapotjelző LED: 1 LED csatornánként (zöld) csatorna állapota, 1 LED (zöld) bekapcsolt állapot
Polaritás elosztás: 0 V vagy 24 V
Rövidzárlat védelem: 2 A belső biztosíték, 5 x 20 mm, gyors olvadású (PLC oldal)
Csatlakozó típus: HE-10
Tű szám: 20 tű
Rögzítési mód: Kapcsokkal (35 mm szimmetrikus DIN sín) vagy csavarokkal (szilárd felület rögzítőkészlettel)
Elektromos paraméterek
Maximális tápáram: 1,8 A
Áram csatornánként: 0,5 A
Maximális áram kimenetenként: 1,8 A
Feszültségesés a tápbiztosítékon: 0,3 V
Névleges szigetelési feszültség: 2000 V
Telepítési kategória: II az IEC 60664-1 szerint
Meghúzási nyomaték: 0,6 N.m lapos Ø 3,5 mm csavarhúzóval
Fizikai jellemzők
Szélesség: 125 mm
Nettó súly: 0,375 kg
Környezeti feltételek
IP védettségi fokozat: IP2X az IEC 60529 szerint
Izzóhuzal ellenállás: 750 °C az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn (f= 10...150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisülés elleni védelem: 4 kV (érintkezés) 3-as szint az IEC 61000-4-2 szerint, 8 kV (levegő) 3-as szint az IEC 61000-4-2 szerint
Sugárzott terek elleni védelem: 10 V/m (26000000...1000000000 Hz) az IEC 61000-4-3 szerint, 3-as szint
Gyors tranziensek elleni védelem: 2 kV 3-as szint az IEC 61000-4-4 szerint
Üzemi környezeti hőmérséklet: -5...60 °C az IEC 61131-2 szerint
Tárolási környezeti hőmérséklet: -40...80 °C az IEC 61131-2 szerint
Szennyezettségi fok: 2 az IEC 60664-1 szerint
