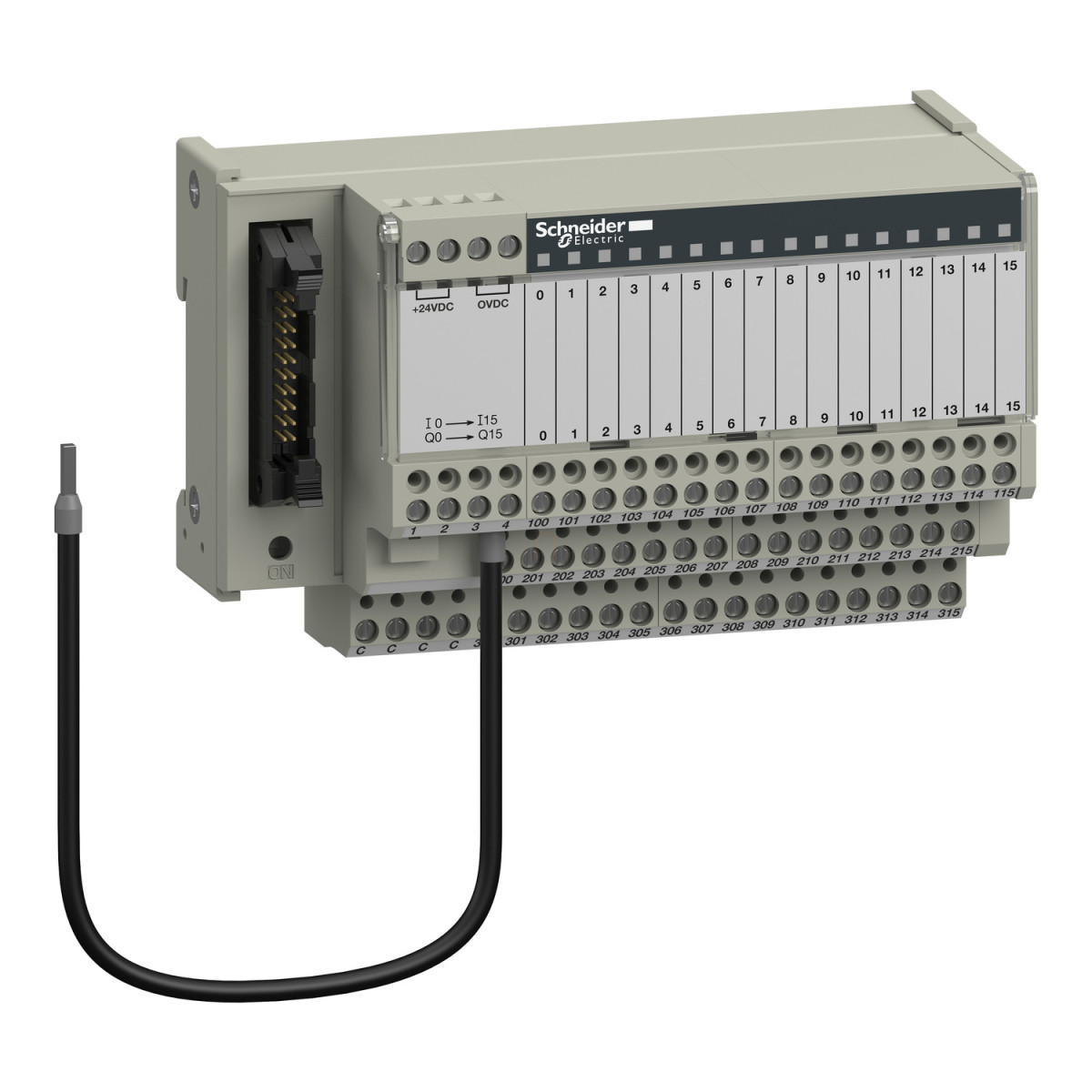

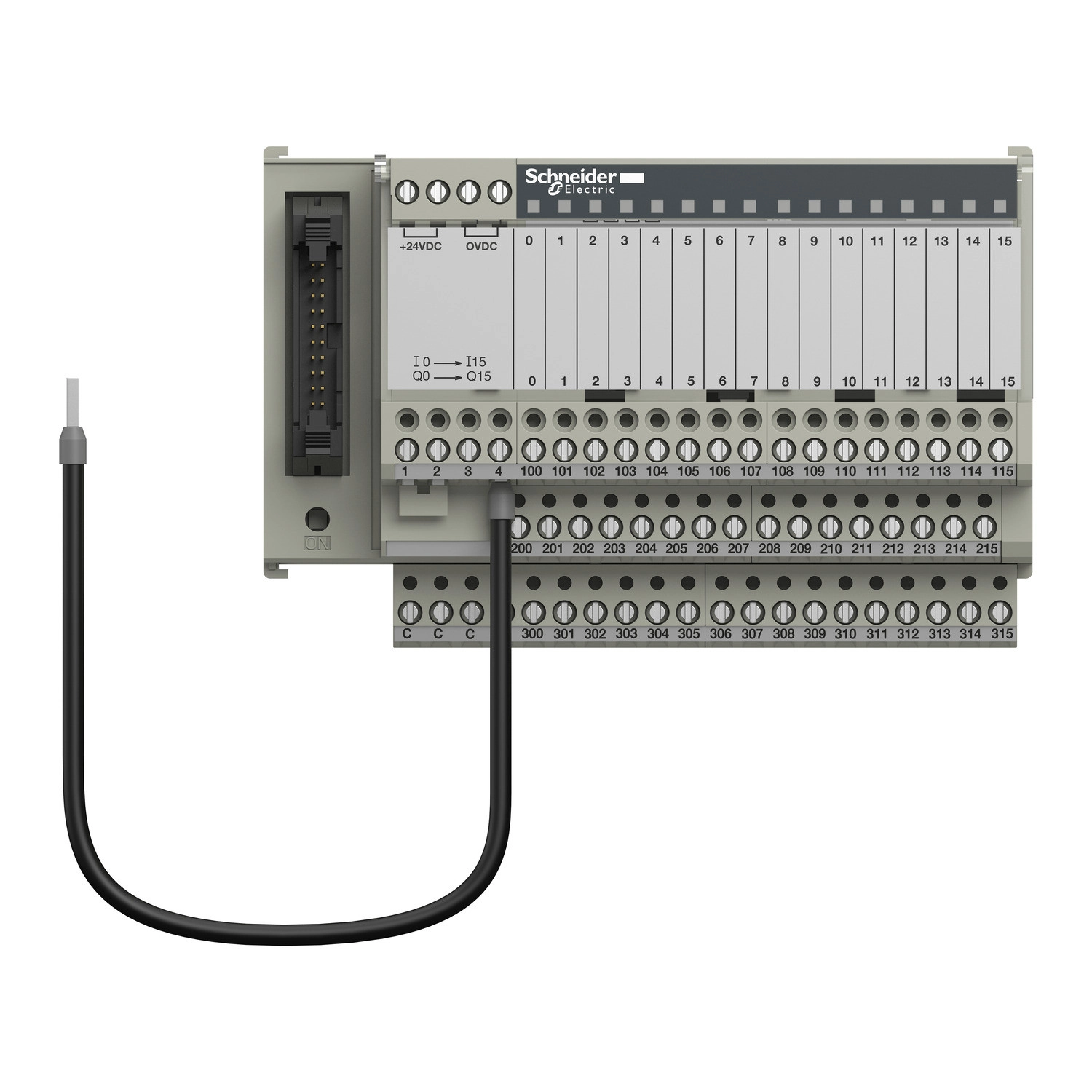

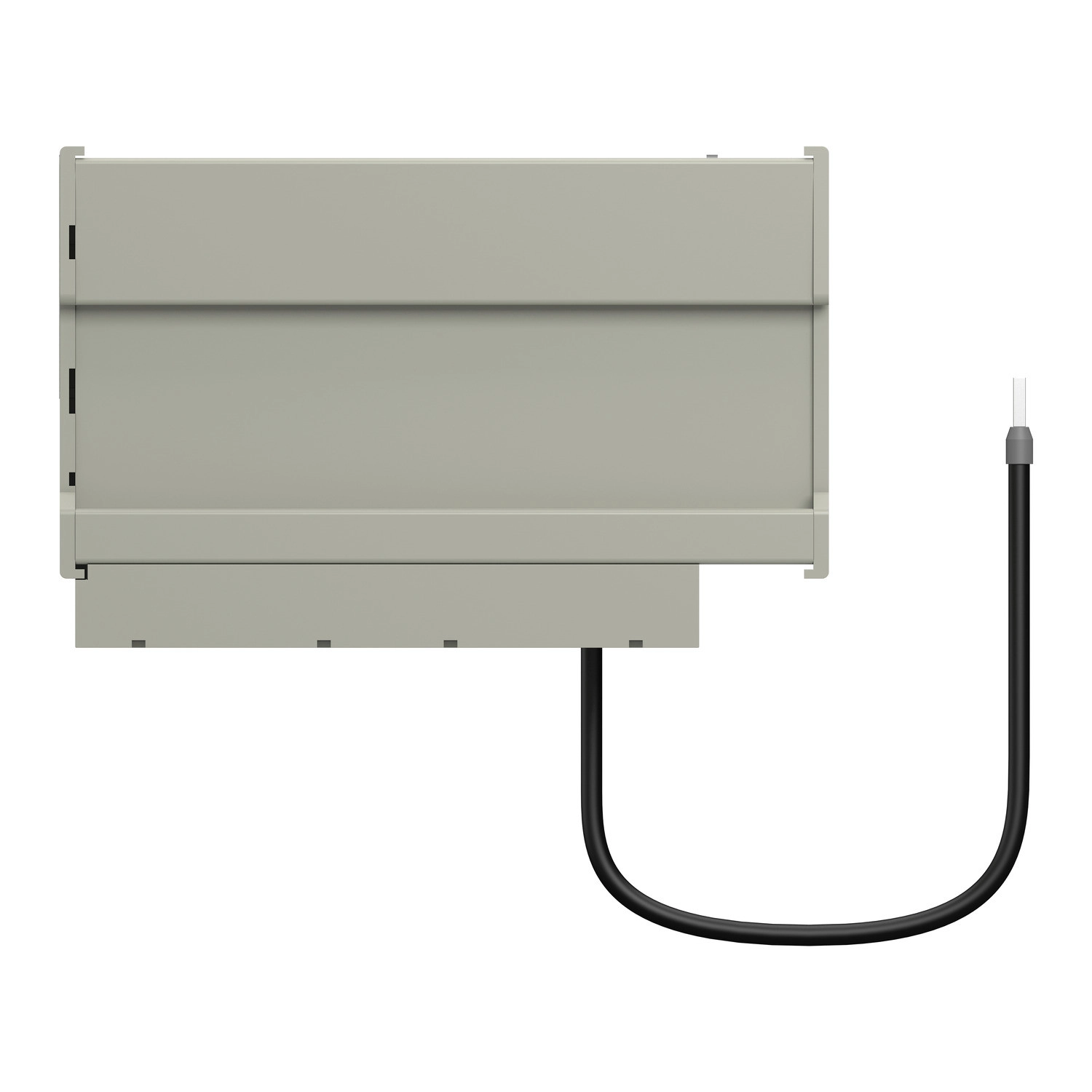

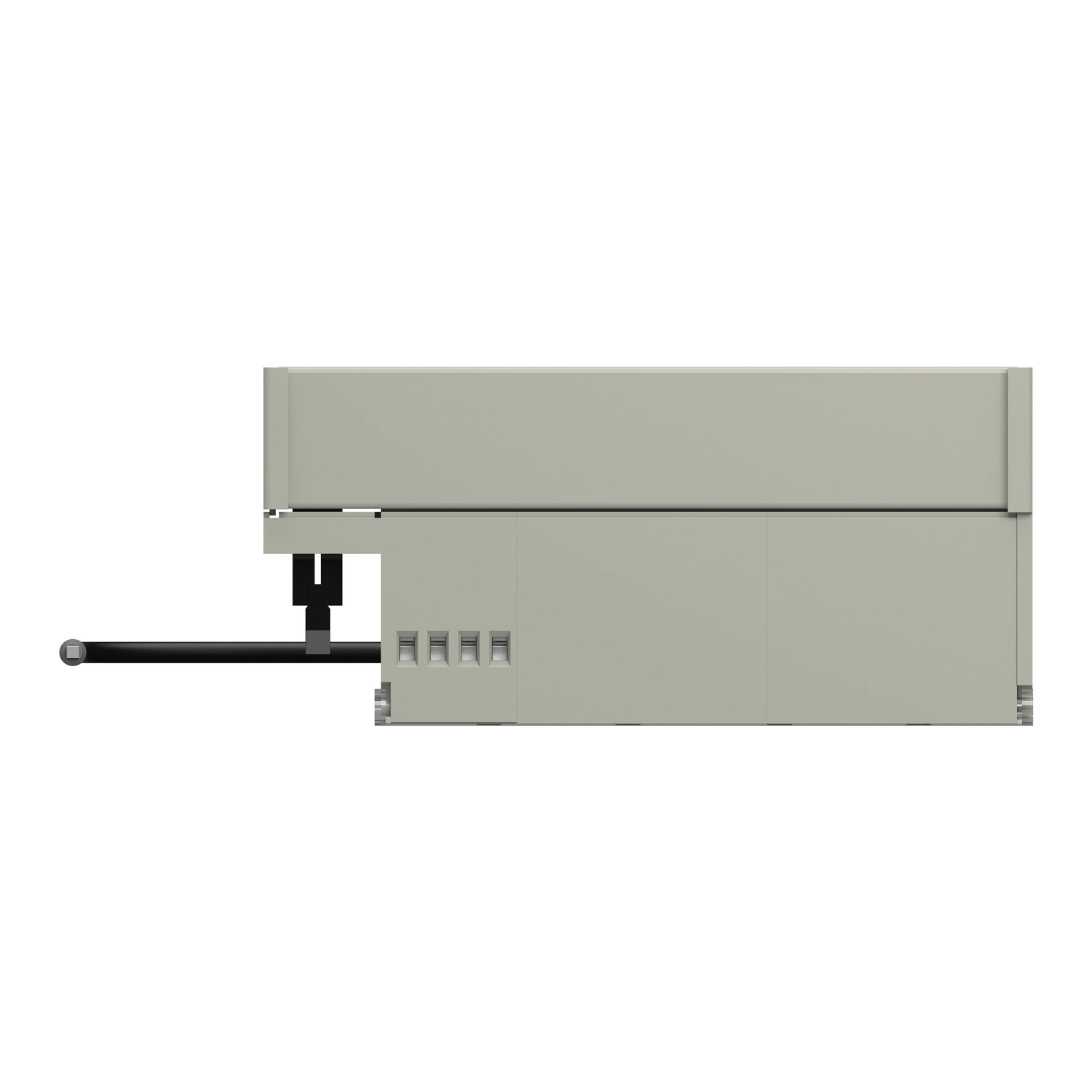

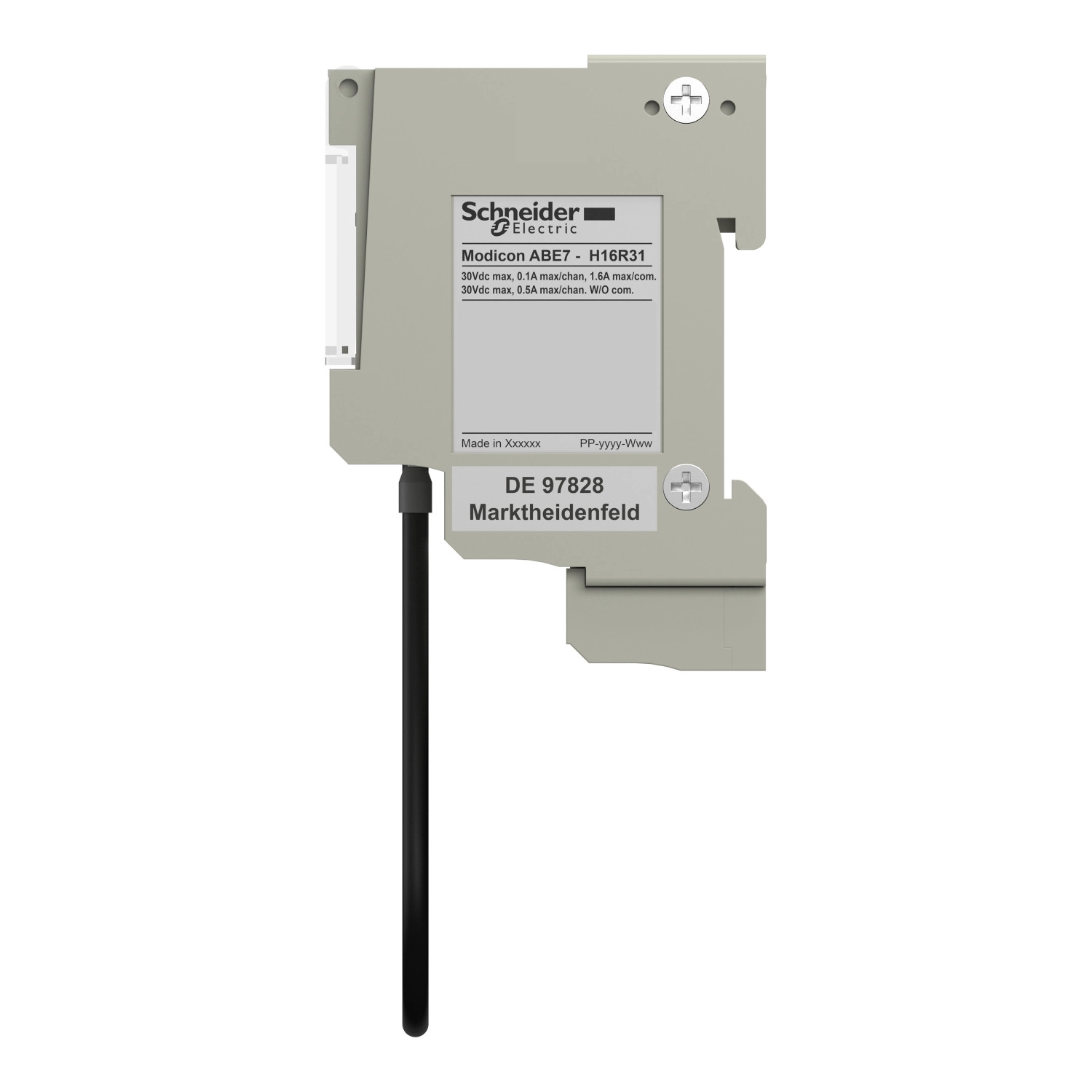

Az ABE7H16R31 egy univerzális, passzív diszkrét I/O alaplap a Schneider Electric Modicon ABE7 termékcsaládjából, amely 16 be- vagy kimeneti csatornát támogat, LED visszajelzéssel. Ez a komponens ideális választás ipari automatizálási rendszerek fejlesztéséhez, ahol megbízható és rugalmas I/O kapcsolatra van szükség a PLC és a terepi eszközök között.
A termék 19-30 V DC tápfeszültséggel működik az IEC 61131-2 szabványnak megfelelően. Minden egyes csatornához 3 sorkapocs tartozik, amelyek többféle vezeték típust és keresztmetszetet képesek fogadni: csavaros sorkapcsokkal rendelkezik, amelyek alkalmasak 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) flexibilis vezetékek csatlakoztatására érvéghüvellyel, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) tömör vezetékekhez, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) flexibilis vezetékekhez érvéghüvely nélkül, 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) flexibilis vezetékekhez érvéghüvellyel, valamint 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) tömör vezetékekhez.
Az ABE7H16R31 csatlakoztatása egyszerű és rugalmas: 20 tűs HE-10 típusú csatlakozóval rendelkezik, amely a PLC modulhoz való kapcsolatot biztosítja. A készülék akár 35 mm-es szimmetrikus DIN sínre pattintható, vagy csavarokkal rögzíthető szilárd alaplapra a mellékelt rögzítőkészlet segítségével. Az egységben található gyors működésű 2A-es belső biztosíték (5 x 20 mm) védelmet nyújt rövidzárlat ellen a PLC felőli oldalon.
A terméket különlegessé teszi a kiemelkedő vizuális visszajelzési rendszere: minden csatorna állapotát zöld LED jelzi, valamint egy további zöld LED mutatja a tápellátás meglétét. A polaritás elosztása tekintetében az egység 0 V vagy 24 V feszültségen üzemeltethető. Az egység csatornánként 0,5 A áramot kezel, miközben a maximális tápáram és a kimenet közös maximális árama 1,8 A. A tápellátás biztosítékán eső feszültség mindössze 0,3 V, így minimális a teljesítményveszteség.
Az ABE7H16R31 szigetelési feszültsége 2000 V az IEC 60664-1 szabvány II-es telepítési kategóriájának megfelelően, ami kiemelkedő elektromos biztonságot biztosít. A készülék IP2X védettséggel rendelkezik az IEC 60529 szabvány szerint, 750 °C-os izzóhuzal-ellenállással az IEC 60695-2-11 alapján, valamint 15 gn ütésállósággal (11 ms időtartamra) és 2 gn rezgésállósággal (f=10...150 Hz frekvenciatartományban). Elektromágneses kompatibilitása kiváló: ellenáll a 4 kV (érintkezés) és 8 kV (levegő) elektrosztatikus kisülésnek, a 10 V/m sugárzott mezőknek, valamint a 2 kV gyors tranziens zavaroknak.
Az ABE7H16R31 széles üzemi hőmérséklet-tartománya -5...60 °C (IEC 61131-2 szabványnak megfelelően) és -40...80 °C tárolási hőmérséklet-tartománya biztosítja, hogy a legtöbb ipari környezetben megbízhatóan működjön. A termék számos nemzetközi tanúsítvánnyal rendelkezik, többek között CSA, GL, UL, DNV és EAC minősítésekkel, ami világszerte való alkalmazhatóságát igazolja.
Schneider Electric Modicon ABE7 - ABE7H16R31 -elosztóblokk, univerzális, HE10, 16 digitális csatorna, 3 sorkapocs/csatorna, LED visszajelzés műszaki adatok
Főbb tulajdonságok
Termékcsalád: Modicon ABE7
Termék vagy komponens típusa: Passzív diszkrét I/O alaplap
Alaplap típusa: I/O alaplap
Névleges tápfeszültség [Us]: 19...30 V, megfelel az IEC 61131-2 szabványnak
Csatornák száma: 16

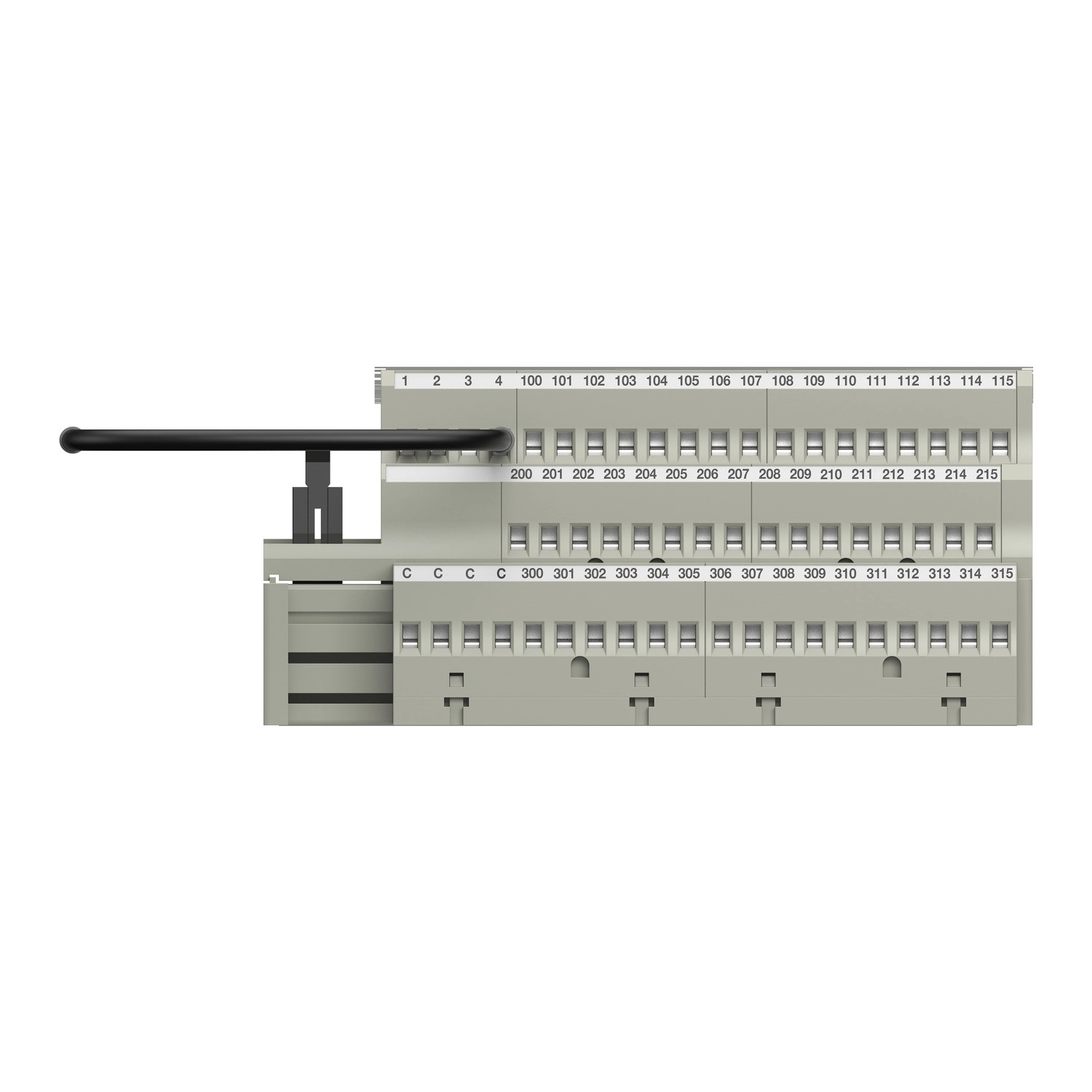

Csatornánkénti kapcsok száma: 3
Csatlakozások
Csavaros sorkapcsok típusai:
- 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) flexibilis vezeték érvéghüvellyel
- 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) tömör vezeték
- 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) flexibilis vezeték érvéghüvely nélkül
- 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) flexibilis vezeték érvéghüvellyel
- 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) tömör vezeték
Kiegészítő adatok
Tápfeszültség típusa: DC
Vízszintes sorok száma: 3
Állapotjelző LED: 1 LED csatornánként (zöld) csatornaállapot jelzésére, 1 LED (zöld) bekapcsolt állapot jelzésére
Polaritás elosztás: 0 V vagy 24 V
Rövidzárlat elleni védelem: 2 A belső biztosíték, 5 x 20 mm, gyors kioldású (PLC oldal)
Csatlakozó típusa: HE-10
Csatlakozó tűk száma: 20

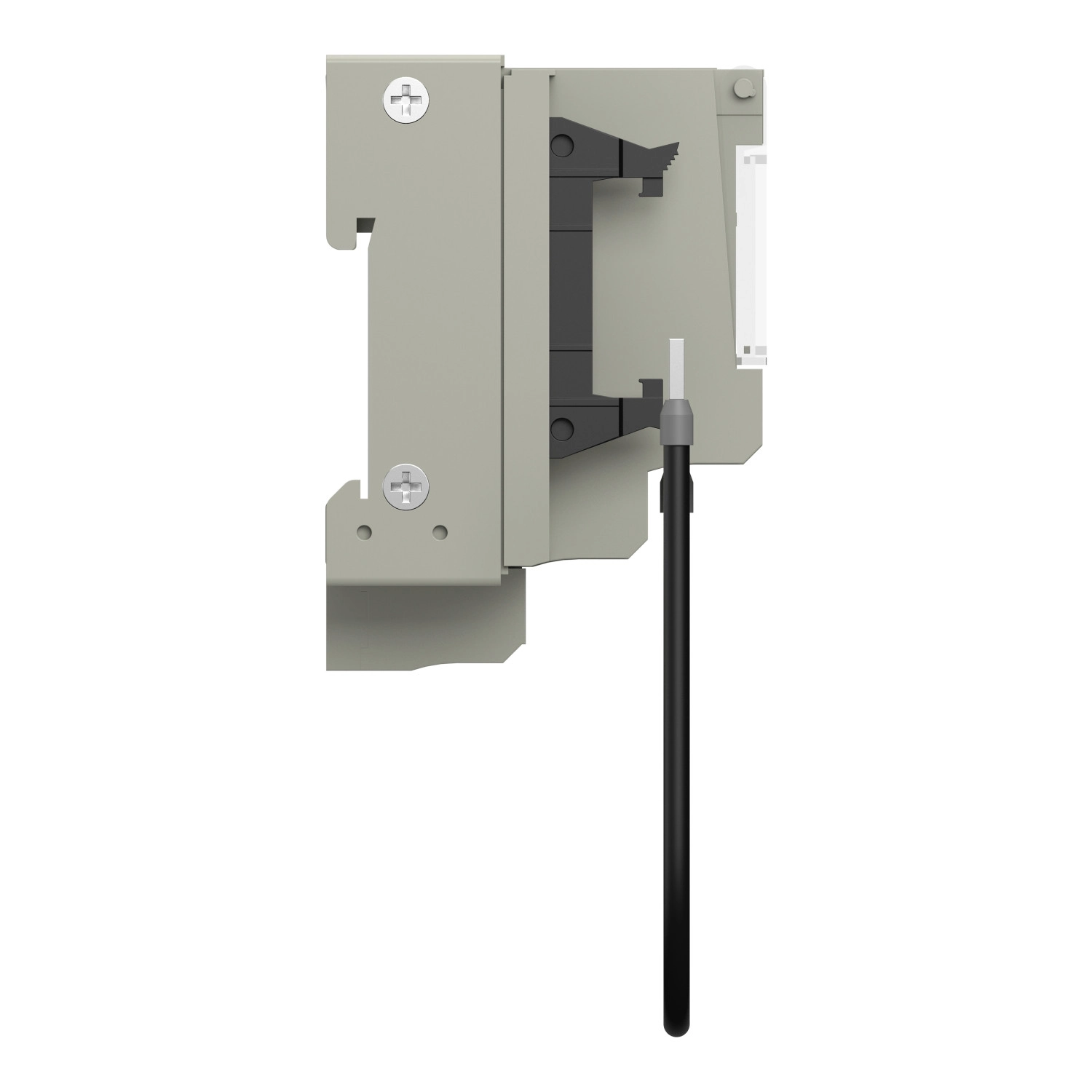

Rögzítési mód: Pattintható (35 mm szimmetrikus DIN sínre), Csavarozható (szilárd lapra rögzítőkészlettel)
Maximális tápáram: 1,8 A
Csatornánkénti áram: 0,5 A
Kimeneti közös maximális árama: 1,8 A
Feszültségesés a tápellátás biztosítékán: 0,3 V
Névleges szigetelési feszültség [Ui]: 2000 V
Telepítési kategória: II, megfelel az IEC 60664-1 szabványnak
Meghúzási nyomaték: 0,6 N.m, lapos Ø 3,5 mm csavarhúzóval
Szélesség: 125 mm
Környezeti jellemzők
Termék tanúsítványok: CSA, GL, UL, DNV, EAC
IP védettségi fokozat: IP2X az IEC 60529 szerint
Izzószálas vizsgálati ellenállás: 750 °C az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn (f= 10...150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 4 kV (érintkezés) 3-as szint az IEC 61000-4-2 szerint, 8 kV (levegő) 3-as szint az IEC 61000-4-2 szerint
Sugárzott mezőkkel szembeni ellenállás: 10 V/m (26000000...1000000000 Hz) az IEC 61000-4-3 szerint, 3-as szint
Gyors tranziensekkel szembeni ellenállás: 2 kV 3-as szint az IEC 61000-4-4 szerint
Működési környezeti hőmérséklet: -5...60 °C az IEC 61131-2 szerint
Tárolási környezeti hőmérséklet: -40...80 °C az IEC 61131-2 szerint
Szennyezési fokozat: 2 az IEC 60664-1 szerint
