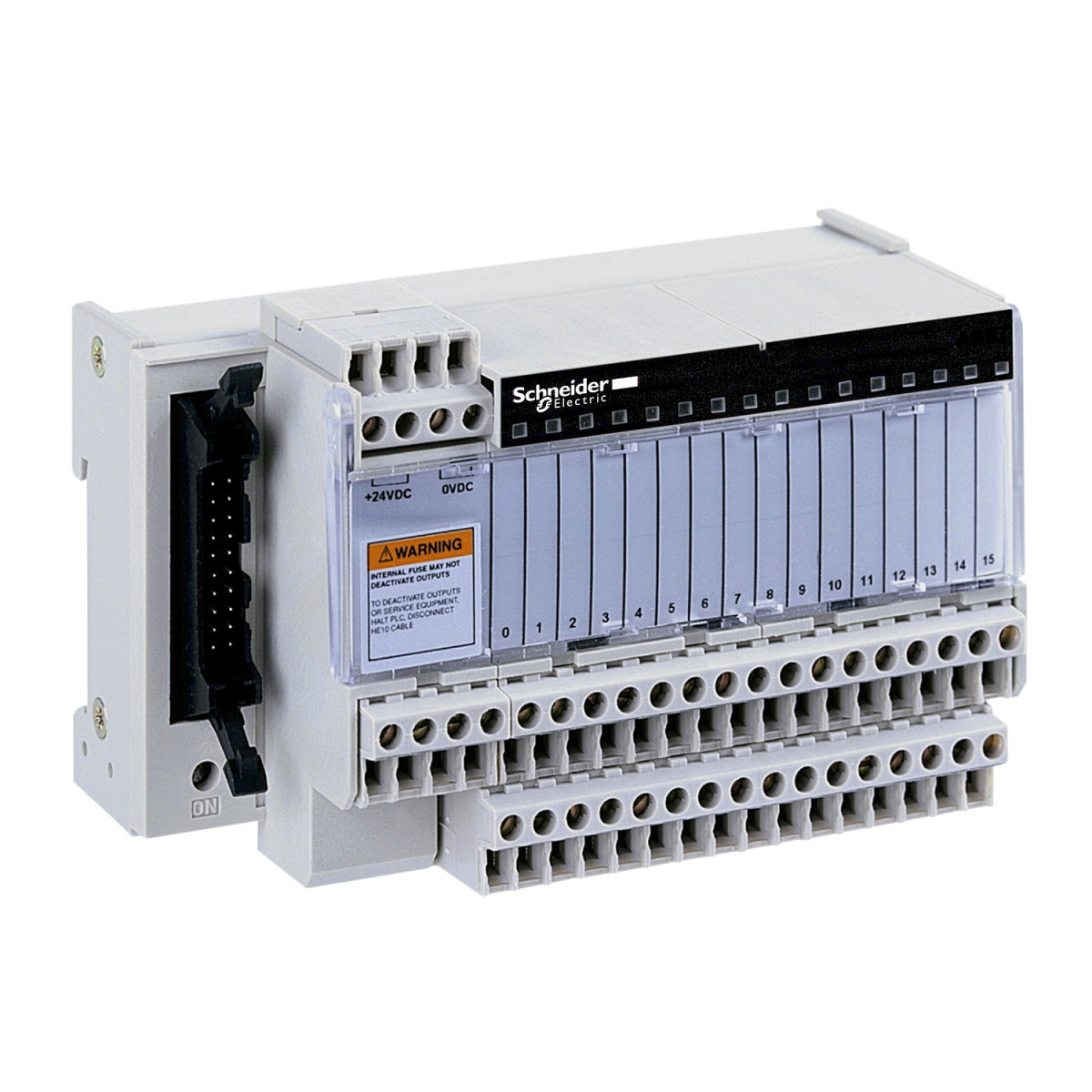

A Schneider Electric Modicon ABE7H16R23 egy nagyteljesítményű passzív diszkrét I/O aljzat, amely kifejezetten 16 darab Type 2 bemenet kezelésére lett kialakítva. Ez a professzionális ipari automatizálási komponens tökéletes választás a megbízható és hatékony PLC rendszerekhez, ahol több bemenet egyidejű kezelése szükséges.
A Modicon ABE7 termékcsalád részeként az ABE7H16R23 jelzőfényekkel (LED) ellátott kivitel, amely egyszerűsíti a diagnosztikai folyamatokat és a hibaelhárítást. Minden egyes csatorna saját zöld LED jelzőfénnyel rendelkezik, amely látható visszajelzést ad a csatorna állapotáról, valamint egy külön zöld LED jelzi a tápellátás meglétét. Ez a megoldás jelentősen csökkenti a karbantartási időt és növeli a rendszer átláthatóságát. Az eszköz 19-30V DC tápfeszültséggel működik, megfelelve az IEC 61131-2 szabványnak, így tökéletesen illeszkedik a legtöbb ipari környezetbe.
Az ABE7H16R23 aljzat különösen sokoldalú a csatlakozási lehetőségek terén. Csavaros csatlakozó terminálokkal rendelkezik, amelyek különféle vezeték-keresztmetszeteket fogadnak el: 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) flexibilis vezetékek érvéghüvellyel, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) tömör vezetékek, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) flexibilis vezetékek érvéghüvely nélkül, 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) flexibilis vezetékek érvéghüvellyel, illetve 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) tömör vezetékek esetén. Az eszköz HE-10 típusú csatlakozóval rendelkezik 20 érintkezővel, biztosítva a megbízható kapcsolatot a vezérlőrendszerrel. Minden csatorna 2 terminállal rendelkezik, ami rugalmas vezetékezést tesz lehetővé. A polaritás elosztása 0V vagy 24V lehet, biztosítva a kompatibilitást különböző rendszerkonfigurációkkal.
A termék műszaki szempontból is kiváló paraméterekkel rendelkezik. A rövidzárlat elleni védelmet egy belső, 5 x 20 mm-es, gyorsan megszakító 2A-es biztosíték biztosítja a PLC oldalon. A maximális tápáram 1,8A, csatornánként pedig 0,5A áram engedélyezett. A tápellátás biztosítékán eső feszültség mindössze 0,3V, így minimális a teljesítményveszteség. A szigetelési feszültség értéke 2000V, megfelelve a szigorú ipari biztonsági előírásoknak, az installáció kategóriája pedig II, az IEC 60664-1 szabványnak megfelelően. A csavarok meghúzási nyomatéka 0,6 Nm lapos, 3,5 mm átmérőjű csavarhúzóval. Az eszköz mérete kompakt, mindössze 125 mm széles, így könnyen beilleszthető akár szűkös vezérlőszekrényekbe is. Az ABE7H16R23 rögzítése kétféle módon történhet: kapcsokkal (35 mm-es szimmetrikus DIN sínre) vagy csavarokkal (tömör lemezre, rögzítőkészlettel).
Schneider Electric Modicon ABE7 - ABE7H16R23 műszaki adatok
Fő jellemzők
Termékcsalád: Modicon ABE7
Termék vagy komponens típusa: Passzív diszkrét I/O aljzat
Aljzat típusa: Type 2 bemenet aljzat
Névleges tápfeszültség [Us]: 19...30 V az IEC 61131-2 szabványnak megfelelően
Csatornák száma: 16
Termináljainak száma csatornánként: 2
Csatlakozások
Csatlakozó típusa: Csavaros csatlakozó terminálok, több vezetéktípus fogadására alkalmas:
- 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) flexibilis érvéghüvellyel
- 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) tömör
- 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) flexibilis érvéghüvely nélkül
- 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) flexibilis érvéghüvellyel
- 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) tömör
Kiegészítő jellemzők
Tápfeszültség típusa: DC
Vízszintes sorok száma: 2
Állapotjelző LED: 1 LED csatornánként (zöld) a csatorna állapotának jelzésére, 1 LED (zöld) a tápellátás jelzésére
Polaritás elosztás: 0 V vagy 24 V
Rövidzárlat elleni védelem: 2 A belső biztosíték, 5 x 20 mm, gyors működésű (PLC oldal)
Csatlakozó típusa: HE-10
Érintkezők száma: 20 érintkező
Rögzítési mód: Kapcsokkal (35 mm-es szimmetrikus DIN sín) vagy csavarokkal (tömör lemez rögzítőkészlettel)
Maximális tápáram: 1,8 A
Áramerősség csatornánként: 0,5 A
Maximális áramerősség kimenetenként: 1,8 A
Feszültségesés a tápellátás biztosítékán: 0,3 V
Névleges szigetelési feszültség [Ui]: 2000 V
Telepítési kategória: II az IEC 60664-1 szabvány szerint
Meghúzási nyomaték: 0,6 N.m lapos Ø 3,5 mm csavarhúzóval
Szélesség: 125 mm
Környezeti paraméterek
Terméktanúsítványok: CSA, DNV, UL, GL, EAC
IP védettségi fokozat: IP2X az IEC 60529 szerint
Izzószálas teszt ellenállás: 750 °C az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Vibrációállóság: 2 gn (f= 10...150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisülés elleni védelem: 4 kV (érintkezés) 3. szint az IEC 61000-4-2 szerint, 8 kV (levegő) 3. szint az IEC 61000-4-2 szerint
Elektromágneses sugárzás elleni védelem: 10 V/m (26000000...1000000000 Hz) az IEC 61000-4-3 szerint, 3. szint
Gyors tranziensek elleni védelem: 2 kV 3. szint az IEC 61000-4-4 szerint
Működési környezeti hőmérséklet: -5...60 °C az IEC 61131-2 szerint
Tárolási környezeti hőmérséklet: -40...80 °C az IEC 61131-2 szerint
Szennyezési fokozat: 2 az IEC 60664-1 szerint
