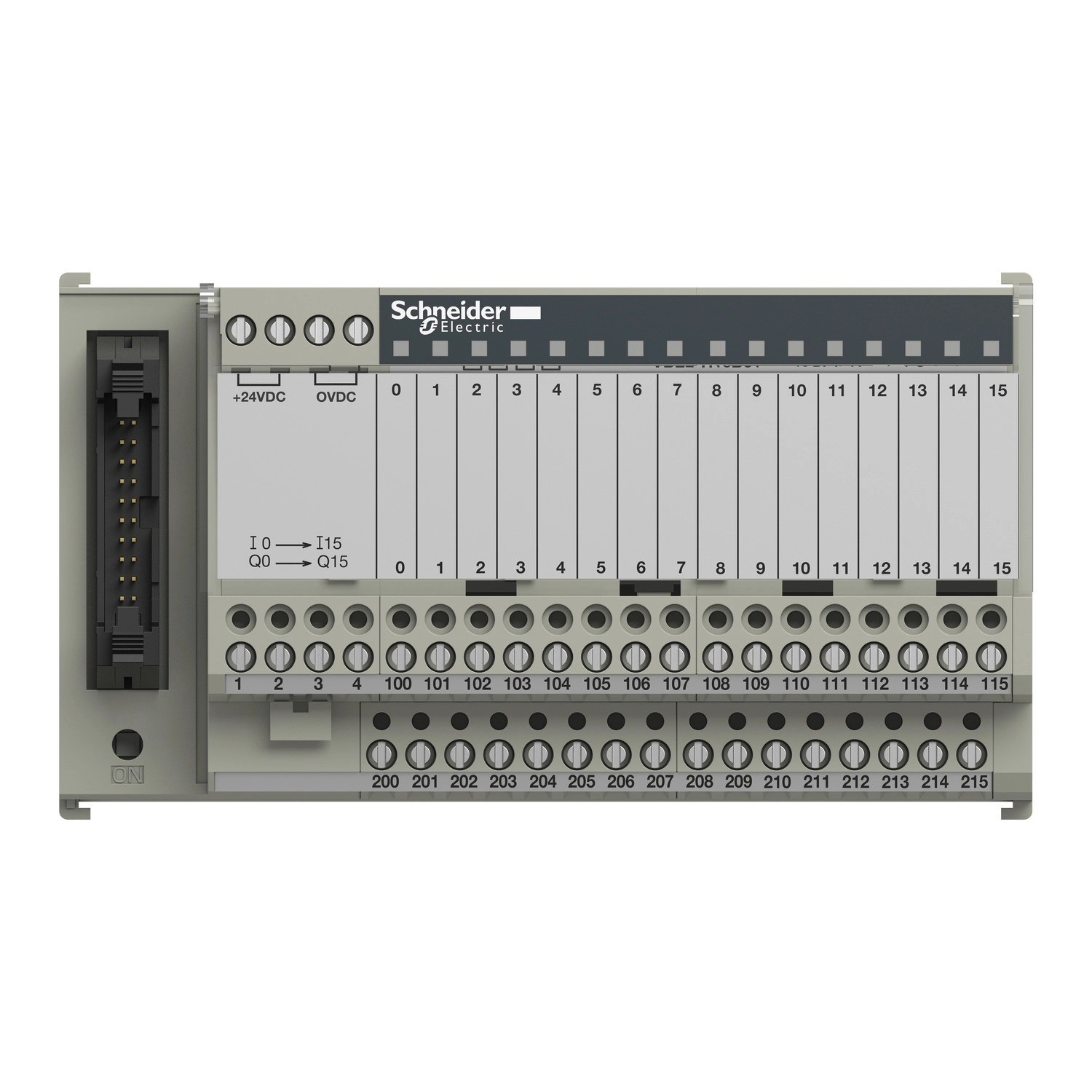

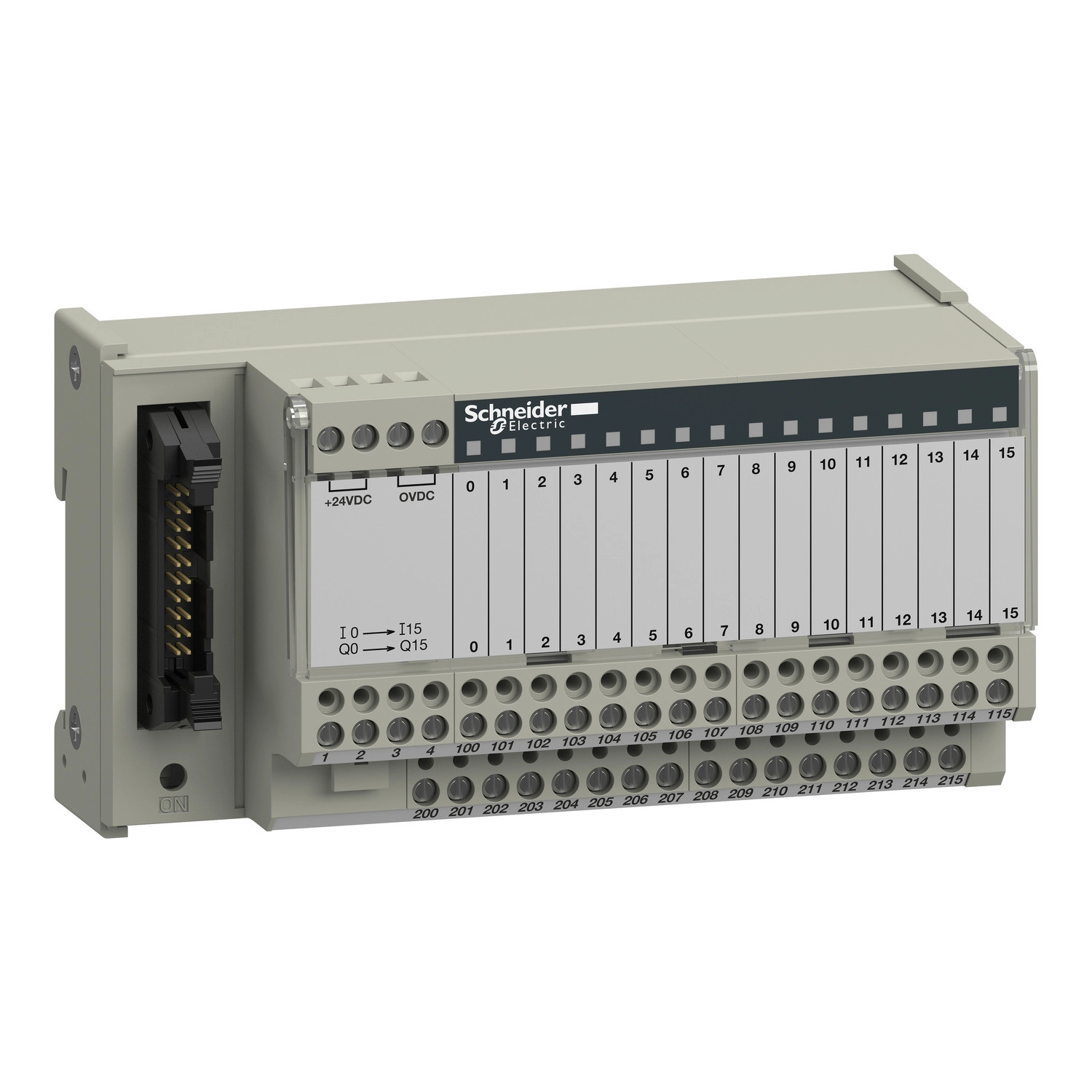

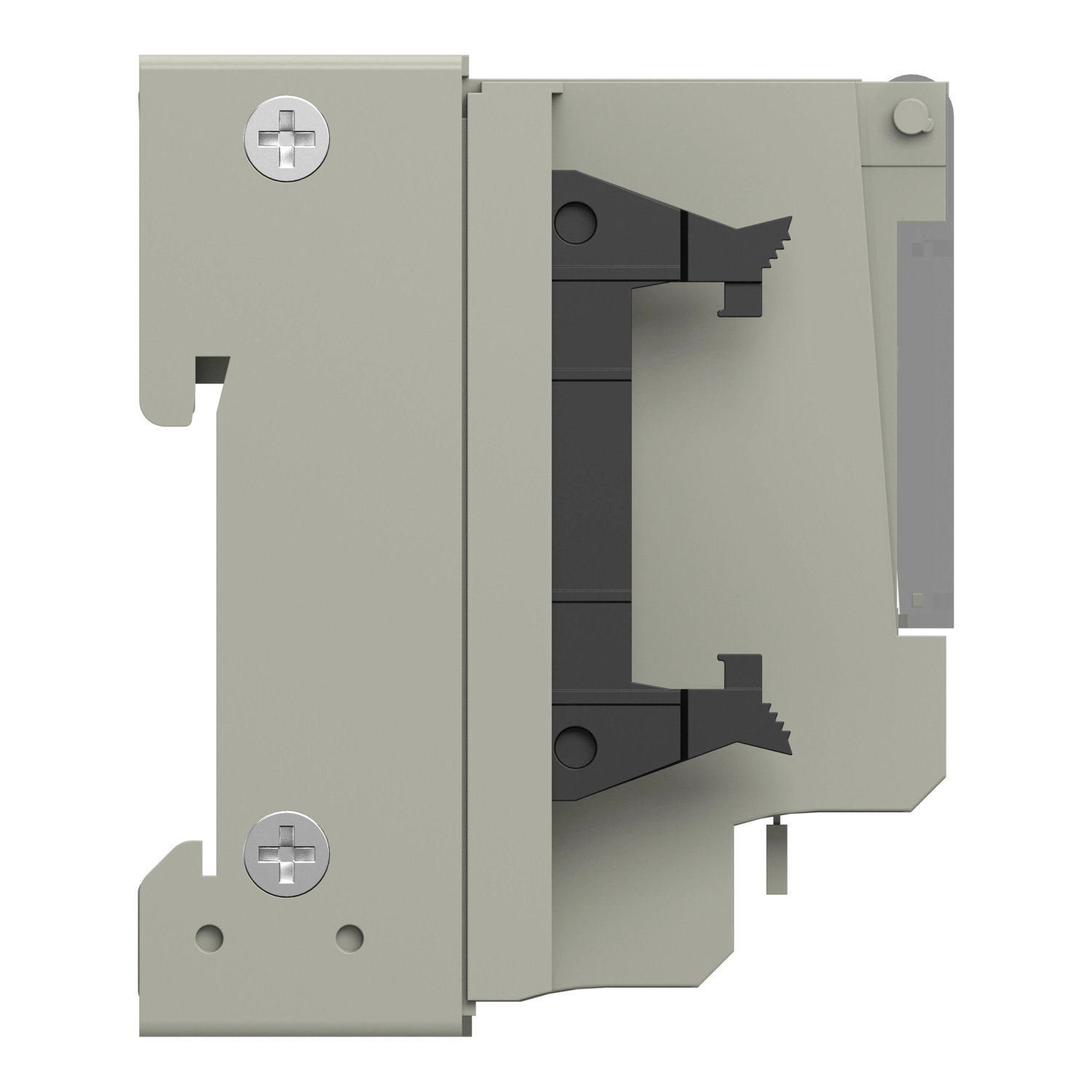

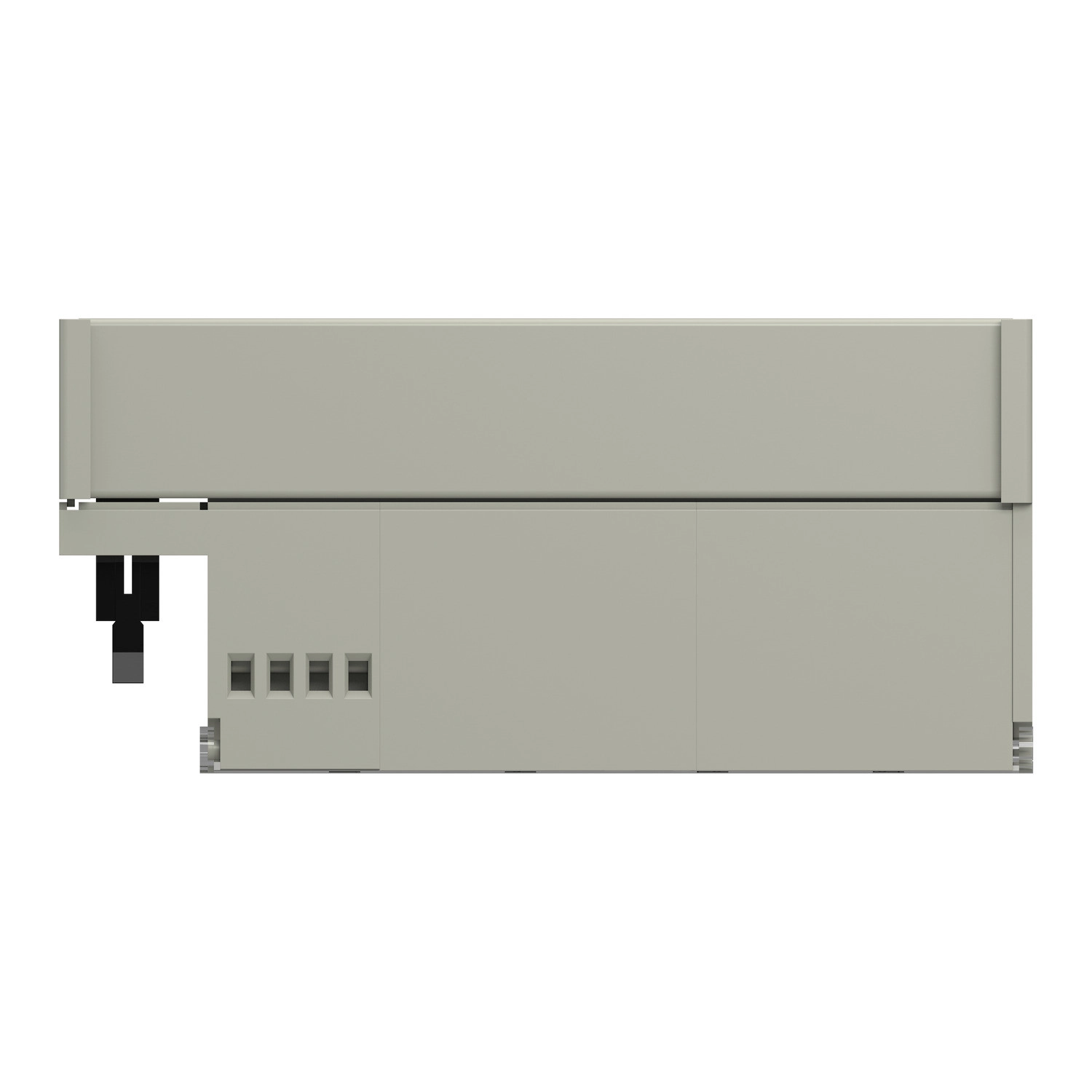

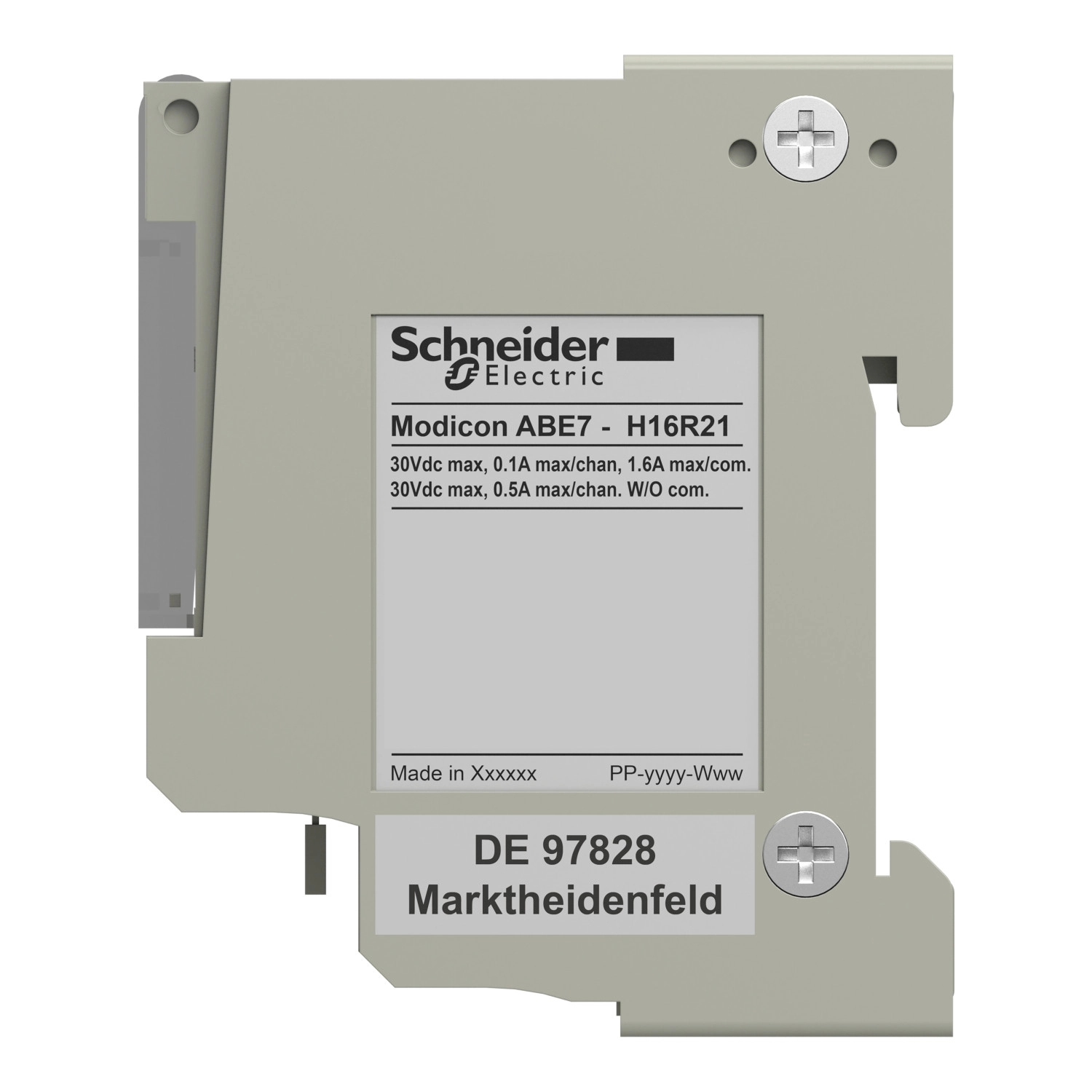

A Schneider Electric Modicon ABE7 - ABE7H16R21 egy univerzális passzív diszkrét I/O elosztóblokk, amely kiváló választás ipari automatizálási rendszerekhez. Ez a kompakt kialakítású eszköz 16 digitális be- vagy kimeneti csatornával rendelkezik, így ideális megoldás a PLC-k és egyéb vezérlőrendszerek számára, ahol több I/O pont kezelése szükséges.
A készülék univerzális felhasználhatósága lehetővé teszi mind a 16 be- vagy kimenet rugalmas kezelését, amely jelentősen növeli az alkalmazási területek számát. Minden csatorna LED visszajelzéssel rendelkezik a könnyű állapotfigyelés érdekében: a zöld LED-ek az egyes csatornák állapotát jelzik, míg egy további zöld LED a tápfeszültség meglétét mutatja. A polaritás elosztása rugalmasan alakítható, 0 V vagy 24 V szerint.
A Modicon ABE7H16R21 elosztóblokk 19-30 V DC tápfeszültséggel működik, megfelelve az IEC 61131-2 szabványnak. A csatornánkénti terhelhetőség 0,5 A, míg a maximális kimeneti áram közös pontonként 1,8 A. A rövidzárlat elleni védelmet egy beépített 2 A-es gyors olvadóbiztosíték biztosítja a PLC oldalon. Az eszköz 2000 V névleges szigetelési feszültséggel rendelkezik, ami magas fokú védelmet biztosít.

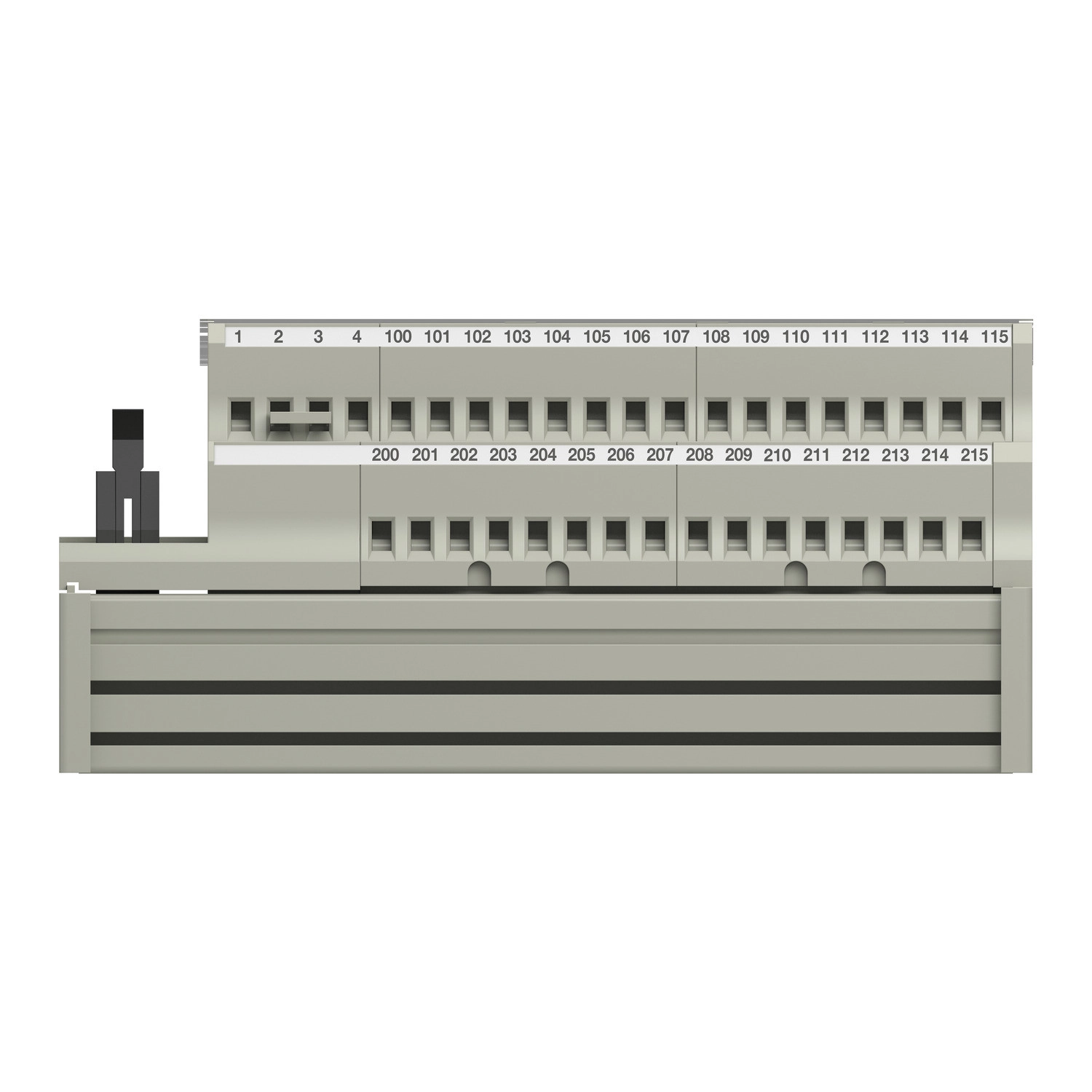

A bekötés rendkívül rugalmas: csatornánként 2 sorkapocs áll rendelkezésre, amelyek különböző típusú és keresztmetszetű vezetékeket fogadnak. A csavaros sorkapcsok 1x0,09-1x1,5 mm² (AWG 28-16) hajlékony érvéghüvelyes, 1x0,14-1x2,5 mm² (AWG 26-12) tömör, 1x0,14-1x2,5 mm² (AWG 26-14) hajlékony érvéghüvely nélküli, 2x0,09-2x0,75 mm² (AWG 28-20) hajlékony érvéghüvelyes, valamint 2x0,2-2x2,5 mm² (AWG 24-14) tömör vezetékekkel használhatók. A sorkapcsok meghúzási nyomatéka 0,6 Nm lapos Ø 3,5 mm csavarhúzóval.
A PLC-vel való összeköttetést a HE10 típusú, 20 tűs csatlakozó biztosítja. A szerelés rendkívül egyszerű: az elosztóblokk felszerelhető 35 mm-es szimmetrikus DIN sínre kapcsokkal, vagy csavarokkal tömör lemezre a rögzítőkészlet segítségével. A készülék IP2X védettséggel rendelkezik az IEC 60529 szabvány szerint, és 125 mm szélességével kompakt kialakítást biztosít.
A Schneider Electric ABE7H16R21 modell számos nemzetközi tanúsítvánnyal rendelkezik, köztük DNV, CSA, UL, GL és EAC. Kiváló környezeti ellenállóságot mutat: -5...60 °C üzemi és -40...80 °C tárolási hőmérséklettartománnyal rendelkezik az IEC 61131-2 szabvány szerint. Ellenáll a 750 °C-os izzószálas vizsgálatnak az IEC 60695-2-11 szerint, 15 gn / 11 ms ütésállósággal és 2 gn (f=10-150 Hz) rezgésállósággal bír. Az elektromágneses kompatibilitás területén is kiváló tulajdonságokat mutat: 4 kV (érintkezés) és 8 kV (levegő) elektrosztatikus kisülés elleni védelem, 10 V/m sugárzott mezők elleni védelem, valamint 2 kV gyors tranziens elleni védelem, mind 3-as szintű az IEC vonatkozó szabványai szerint.
Schneider Electric Modicon ABE7 - ABE7H16R21 műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon ABE7
Termék típusa: Passzív diszkrét I/O elosztóblokk
Elosztóblokk típusa: I/O elosztóblokk
Névleges tápfeszültség: 19...30 V DC az IEC 61131-2 szerint
Csatornák száma: 16
Sorkapcsok száma csatornánként: 2
Csatlakozások
Sorkapocs típusok:
- Csavaros sorkapcsok, 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) hajlékony érvéghüvelyes
- Csavaros sorkapcsok, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) tömör
- Csavaros sorkapcsok, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) hajlékony érvéghüvely nélkül
- Csavaros sorkapcsok, 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) hajlékony érvéghüvelyes
- Csavaros sorkapcsok, 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) tömör
Kiegészítő tulajdonságok
Tápfeszültség típusa: DC
Vízszintes sorok száma: 2
Állapotjelző LED:
- 1 LED csatornánként (zöld) a csatorna állapotának jelzésére
- 1 LED (zöld) a tápfeszültség jelzésére
Polaritás elosztás: 0 V vagy 24 V
Rövidzárlat védelem: 2 A belső biztosíték, 5 x 20 mm, gyors kioldású (PLC oldalon)
Csatlakozó típusa: HE-10
Tűk száma: 20 tű
Rögzítési mód:
- Kapcsokkal (35 mm szimmetrikus DIN sínre)
- Csavarokkal (tömör lemezre rögzítőkészlettel)
Elektromos jellemzők
Maximális tápáram: 1,8 A
Csatornánkénti áram: 0,5 A
Maximális áram kimeneti közös pontonként: 1,8 A
Feszültségesés a tápellátás biztosítékán: 0,3 V
Névleges szigetelési feszültség: 2000 V
Telepítési kategória: II az IEC 60664-1 szerint
Mechanikai jellemzők
Meghúzási nyomaték: 0,6 Nm lapos Ø 3,5 mm csavarhúzóval
Szélesség: 125 mm
Környezeti tulajdonságok
Termék tanúsítványok: DNV, CSA, UL, GL, EAC
IP védettségi fokozat: IP2X az IEC 60529 szerint
Izzószálas vizsgálat ellenállás: 750 °C az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn (f= 10...150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisülés elleni védelem:
- 4 kV (érintkezés) 3-as szint az IEC 61000-4-2 szerint
- 8 kV (levegő) 3-as szint az IEC 61000-4-2 szerint
Sugárzott mezők elleni védelem: 10 V/m (26000000...1000000000 Hz) az IEC 61000-4-3 3-as szint szerint
Gyors tranziensek elleni védelem: 2 kV 3-as szint az IEC 61000-4-4 szerint
Környezeti hőmérséklet üzemeltetéskor: -5...60 °C az IEC 61131-2 szerint
Környezeti hőmérséklet tároláskor: -40...80 °C az IEC 61131-2 szerint
Szennyezési fokozat: 2 az IEC 60664-1 szerint
