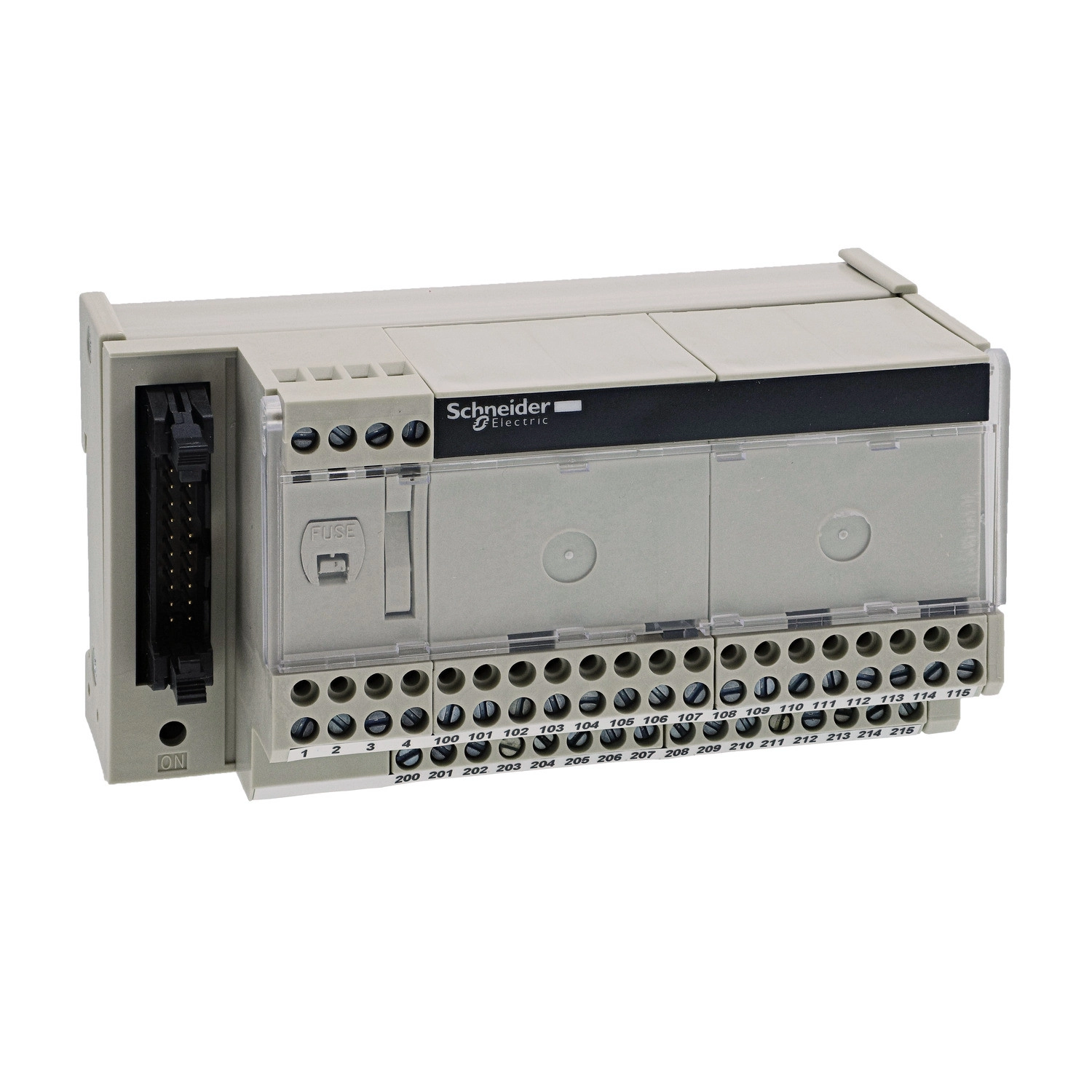

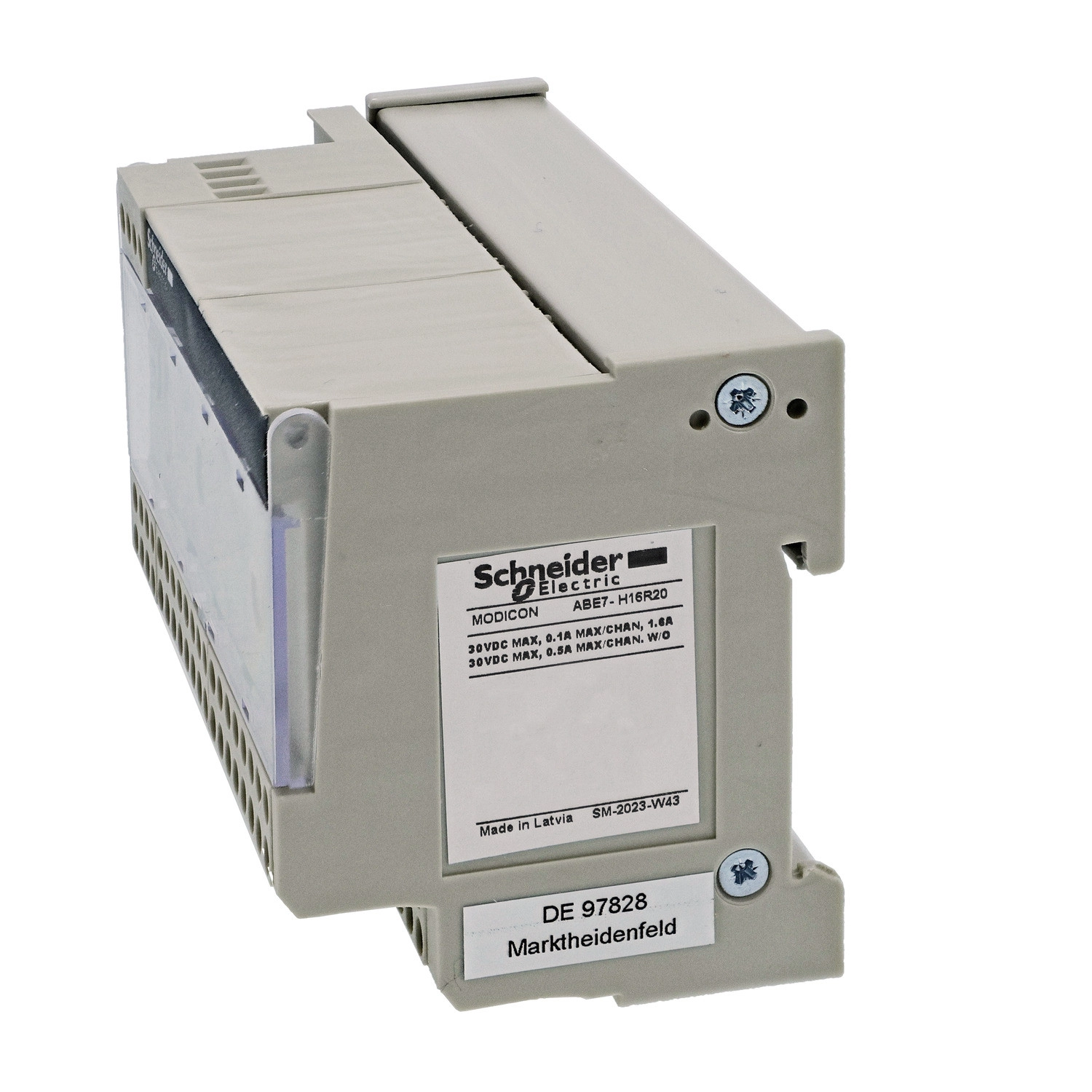

A Schneider Electric Modicon ABE7 termékkínálatából származó ABE7H16R20 egy sokoldalú, passzív diszkrét I/O elosztóblokk, amely tökéletes megoldást kínál ipari automatizálási rendszerekhez. Ez a 16 csatornás univerzális elosztóblokk mind bemeneti, mind kimeneti funkciókat elláthat, így rendkívül rugalmas választás különböző alkalmazási területeken.
Az ABE7H16R20 19-30 V DC tápfeszültség mellett működik, megfelelve az IEC 61131-2 szabványnak. Csatornánként 2 sorkapoccsal rendelkezik, ami megkönnyíti a vezetékek bekötését és kezelését. A csatlakozások többféle vezetéktípushoz és mérethez alkalmasak: támogatja a 0,09-1,5 mm² (AWG 28-16) rugalmas vezetékeket érvéghüvellyel, 0,14-2,5 mm² (AWG 26-12) tömör vezetékeket, valamint 0,14-2,5 mm² (AWG 26-14) rugalmas vezetékeket érvéghüvely nélkül. Többeres vezetékek esetén 2 x 0,09-0,75 mm² (AWG 28-20) rugalmas érvéghüvelyes, illetve 2 x 0,2-2,5 mm² (AWG 24-14) tömör vezetékek csatlakoztathatók. A sorkapcsok meghúzási nyomatéka 0,6 Nm, lapos 3,5 mm-es csavarhúzóval.
A modul többféle csatlakozótípust kínál: SUB-D 15, HE-10 és SUB-D 9 csatlakozási lehetőségeket, 20 tűs kiosztással. A polaritáselosztás rugalmasan konfigurálható 0 V vagy 24 V értékre. A készülék beépített rövidzárlat elleni védelemmel rendelkezik, amit egy 2 A-es, 5x20 mm-es gyors olvadóbiztosíték biztosít a PLC oldalon. A feszültségesés a tápellátó biztosítékon mindössze 0,3 V, ami minimális teljesítményveszteséget jelent. A maximum tápáram 1,8 A, az egyes csatornákon 0,5 A áram engedhető át, míg a kimeneti közös pontonként maximálisan 1,8 A áramot képes kezelni. A készülék 2000 V névleges szigetelési feszültséggel rendelkezik, és az IEC 60664-1 szabvány szerint II. telepítési kategóriába tartozik.
Az ABE7H16R20 felszerelése rendkívül egyszerű: rögzíthető 35 mm-es szimmetrikus DIN-sínre pattintással, vagy csavarokkal szilárd lemezre, a mellékelt rögzítőkészlet segítségével. Méretei kompaktak, szélessége mindössze 125 mm, ami lehetővé teszi a helytakarékos elhelyezést a kapcsolószekrényekben. A készülék állapotát egy zöld LED jelzi, amely a bekapcsolt állapotot mutatja. Az IP2X védettségi fokozat az IEC 60529 szabvány szerint biztosítja a megfelelő védelmet a környezeti hatások ellen. Az eszköz üzemi hőmérséklet-tartománya -5°C és 60°C között van, míg tárolási hőmérséklete -40°C és 80°C között lehet, az IEC 61131-2 szabványnak megfelelően. A termék számos nemzetközi tanúsítvánnyal rendelkezik, köztük GL, DNV, CSA, UL és EAC, ami biztosítja a globális piacokon való alkalmazhatóságot.
Schneider Electric Modicon ABE7 - ABE7H16R20 -elosztóblokk, univerzális, HE10, 16 digitális csatorna, 2 sorkapocs/csatorna műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon ABE7
Termék típusa: Passzív diszkrét I/O elosztóblokk
Elosztóblokk típusa: I/O elosztóblokk
Névleges tápfeszültség: 19...30 V az IEC 61131-2 szerint
Csatornák száma: 16
Csatornánkénti sorkapcsok száma: 2
Csatlakozások
Csatlakozás típusa: Csavaros sorkapcsok
Vezetékek méretei:
- 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) rugalmas érvéghüvellyel
- 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) tömör
- 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) rugalmas érvéghüvely nélkül
- 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) rugalmas érvéghüvellyel
- 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) tömör
Kiegészítő adatok
Tápfeszültség típusa: DC
Vízszintes sorok száma: 2
Állapotjelző LED: 1 LED (zöld) bekapcsolt állapot jelzésére
Polaritáselosztás: 0 V vagy 24 V
Rövidzárlat elleni védelem: 2 A belső biztosíték, 5 x 20 mm, gyors (PLC oldalon)
Csatlakozó típusok: SUB-D 15, HE-10, SUB-D 9
Érintkezők száma: 20 érintkező
Rögzítési mód: Bepattintással (35 mm-es szimmetrikus DIN-sínre) vagy csavarokkal (tömör lemezre rögzítőkészlettel)
Elektromos jellemzők
Maximális tápáram: 1,8 A
Csatornánkénti áram: 0,5 A
Maximális áram kimeneti közös pontonként: 1,8 A
Feszültségesés a tápbiztosítékon: 0,3 V
Névleges szigetelési feszültség: 2000 V
Telepítési kategória: II, az IEC 60664-1 szerint
Mechanikai jellemzők
Meghúzási nyomaték: 0,6 N.m, lapos Ø 3,5 mm csavarhúzóval
Szélesség: 125 mm
Környezeti jellemzők
Terméktanúsítványok: GL, DNV, CSA, UL, EAC
IP védettségi fokozat: IP2X az IEC 60529 szerint
Izzóhuzalos vizsgálat ellenállás: 750 °C az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn (f= 10...150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisülés elleni védelem: 4 kV (érintkezés) 3-as szint az IEC 61000-4-2 szerint, 8 kV (levegő) 3-as szint az IEC 61000-4-2 szerint
Sugárzott mezők elleni védelem: 10 V/m (26000000...1000000000 Hz) az IEC 61000-4-3 3-as szint szerint
Gyors tranziensek elleni védelem: 2 kV 3-as szint az IEC 61000-4-4 szerint
Üzemi környezeti hőmérséklet: -5...60 °C az IEC 61131-2 szerint
Tárolási környezeti hőmérséklet: -40...80 °C az IEC 61131-2 szerint
Szennyezettségi fokozat: 2 az IEC 60664-1 szerint
