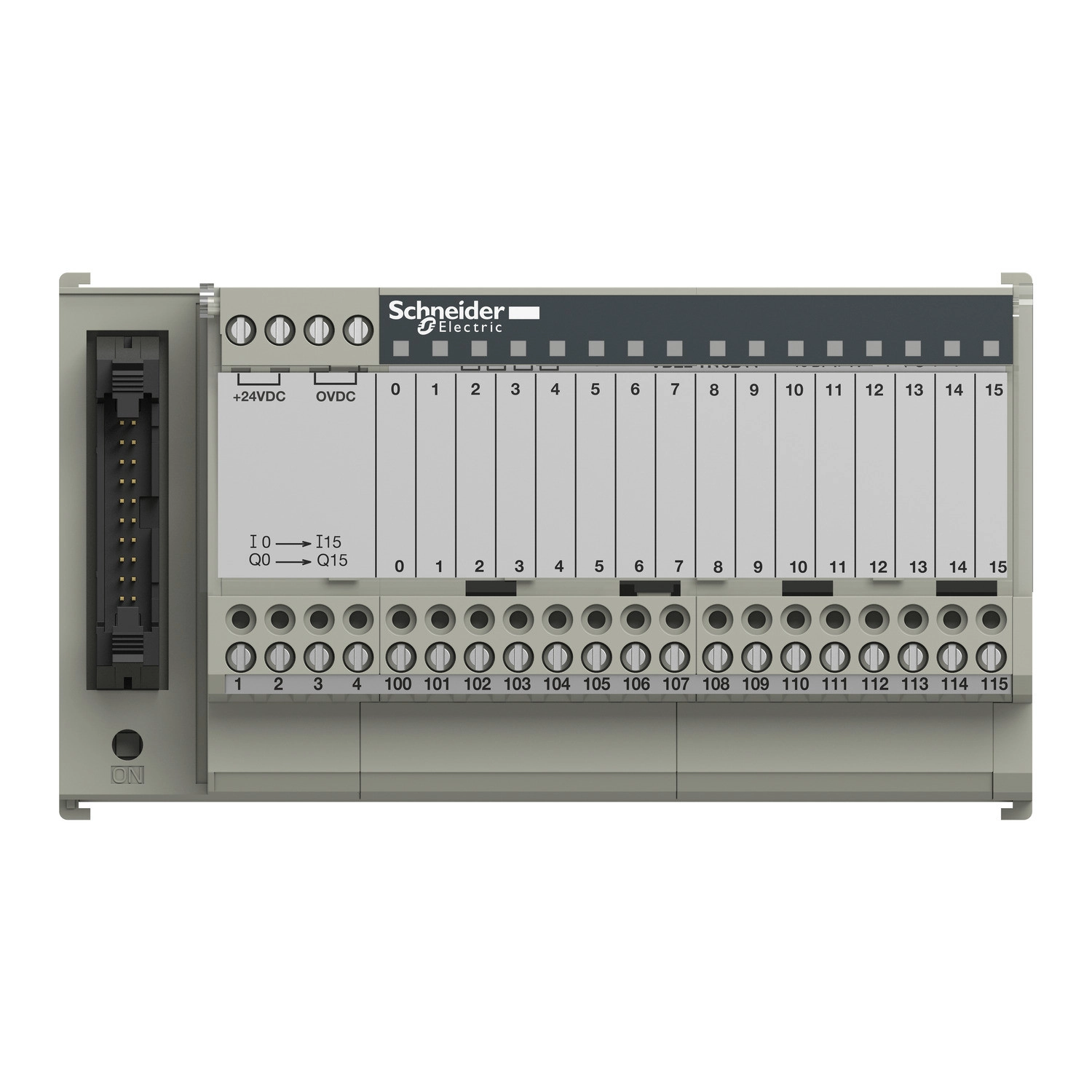

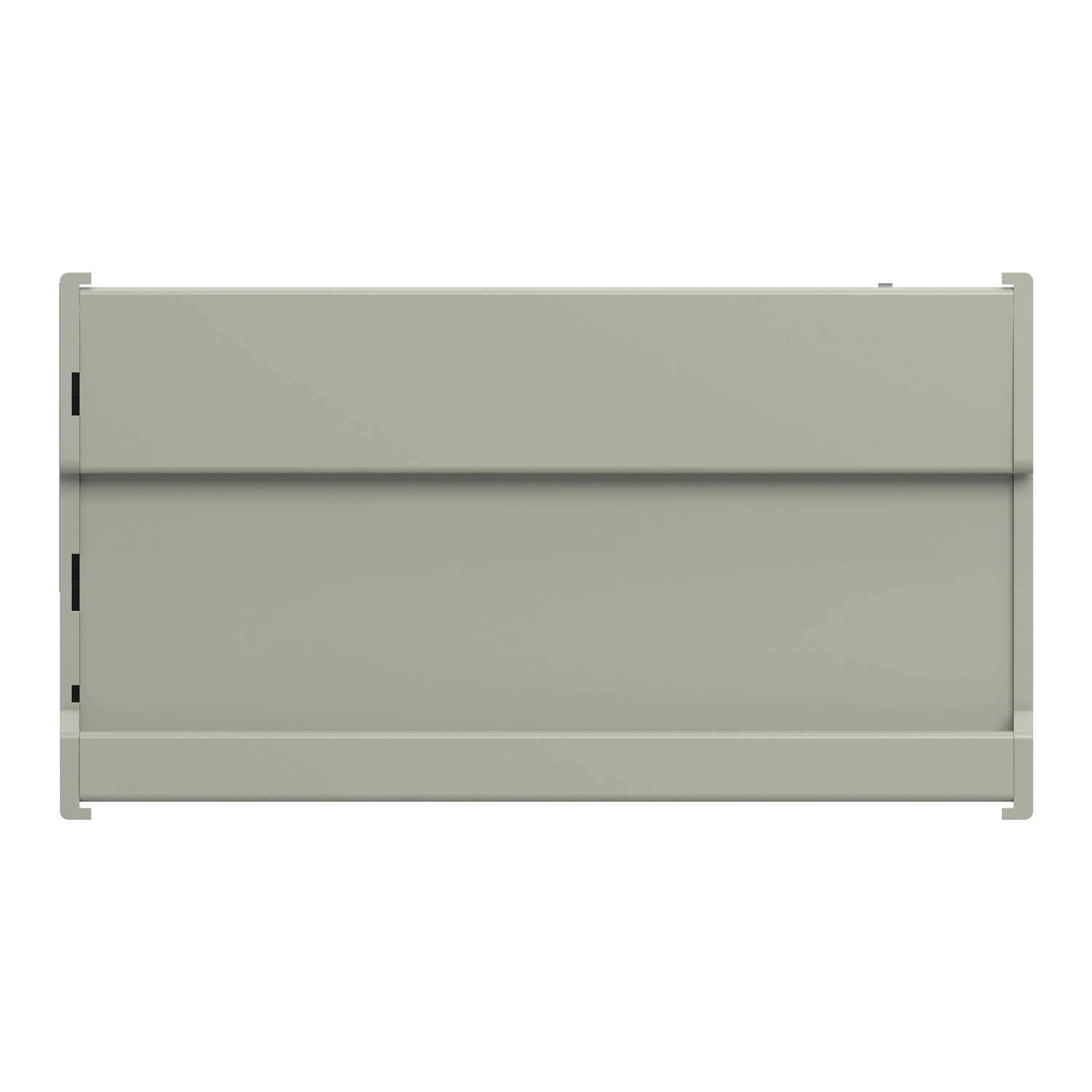

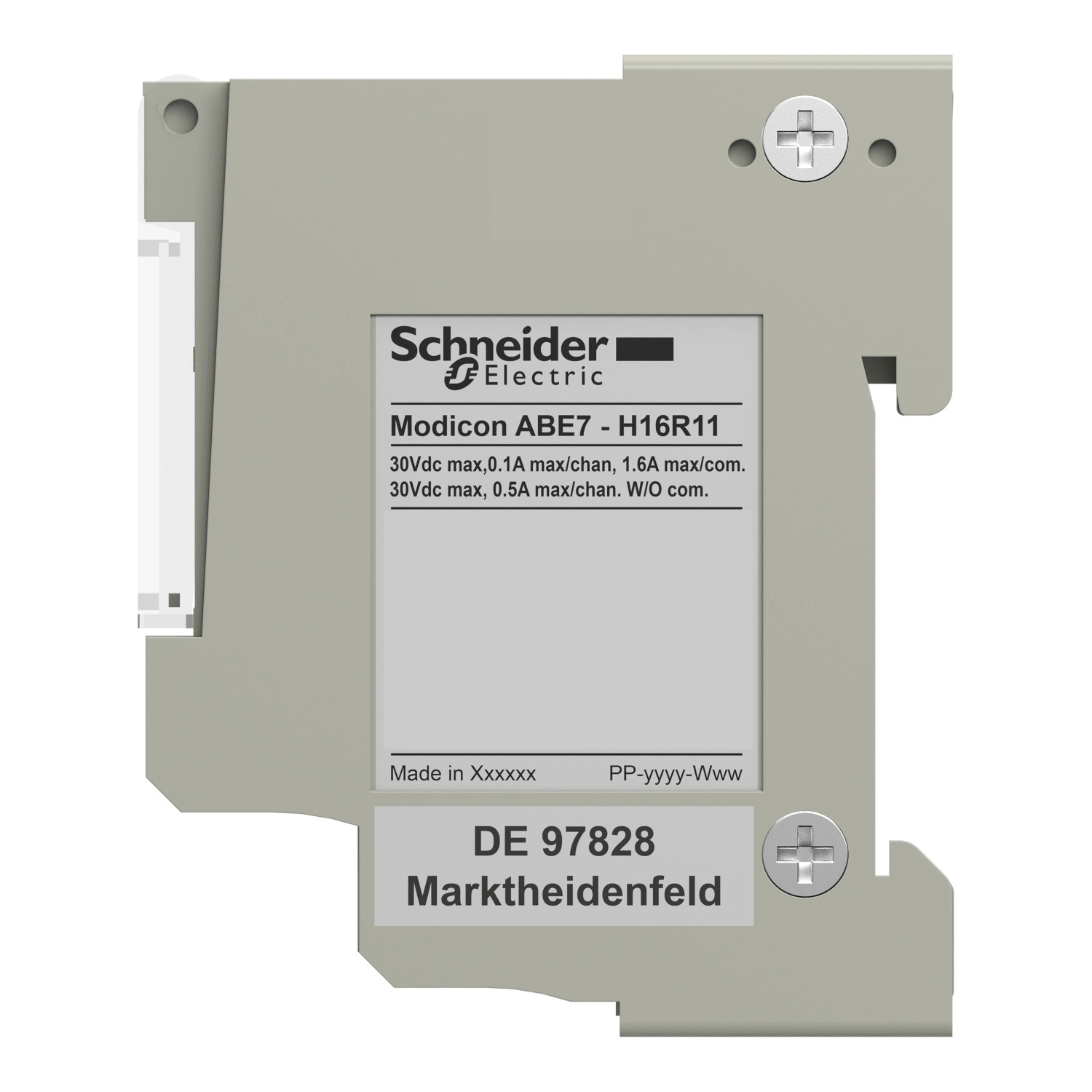

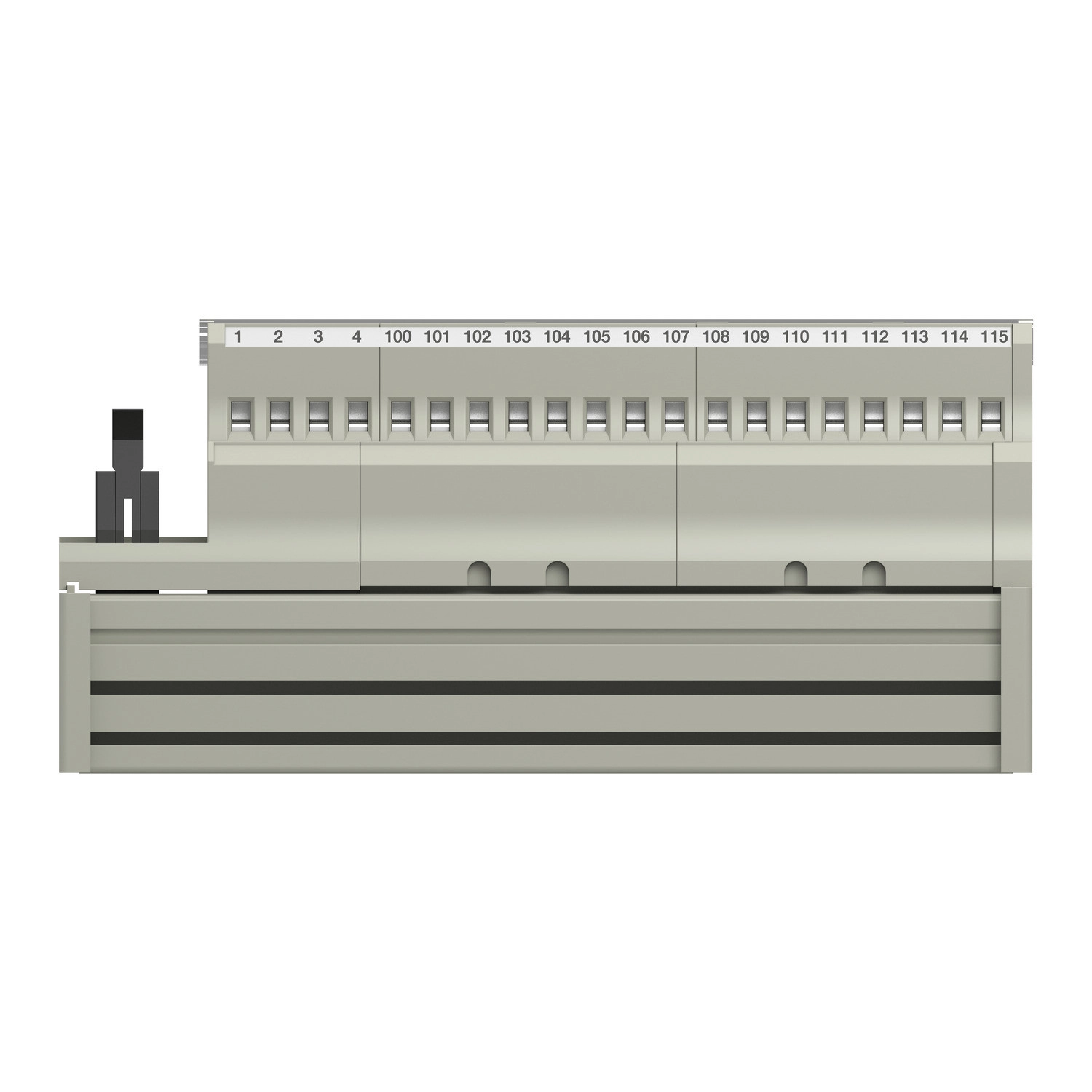

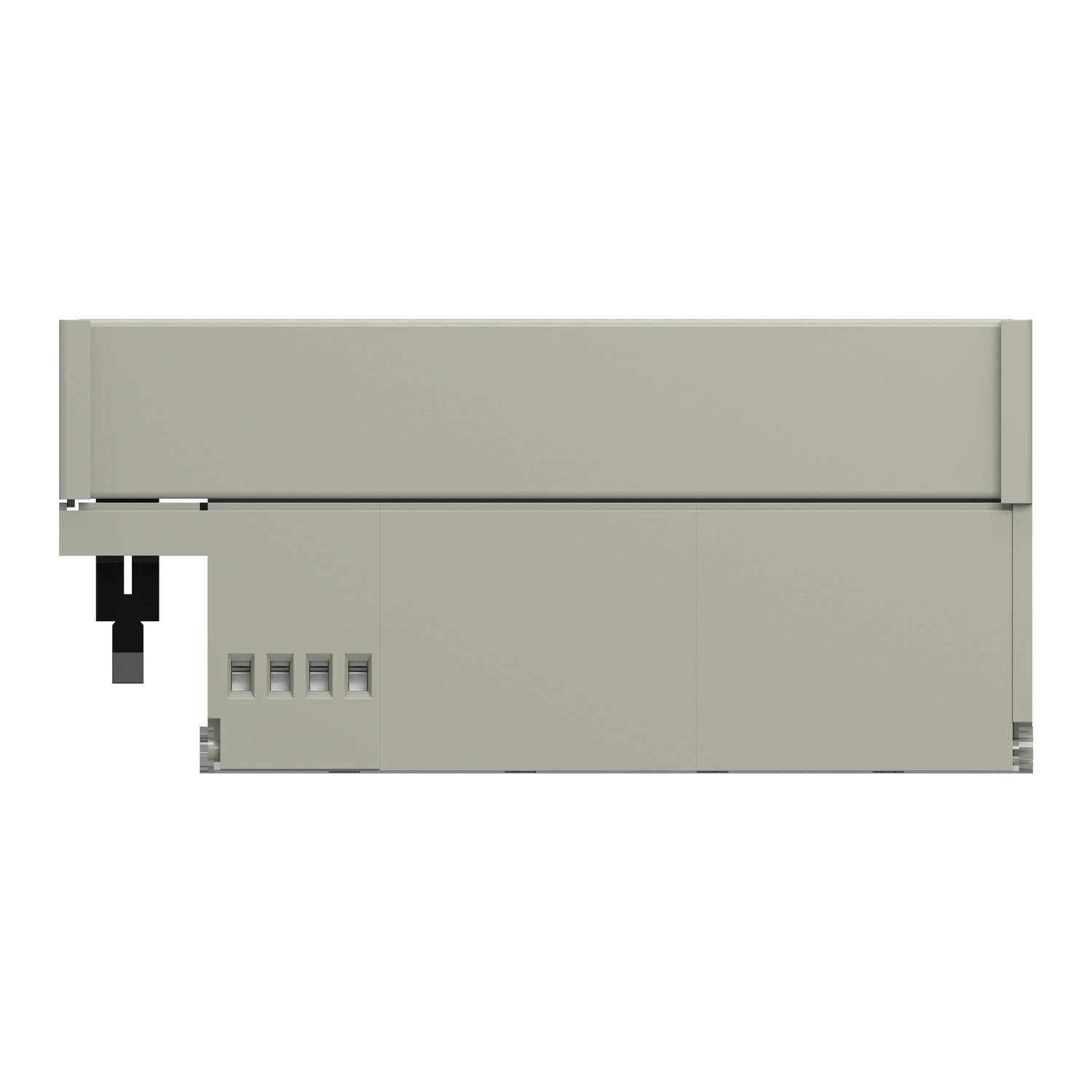

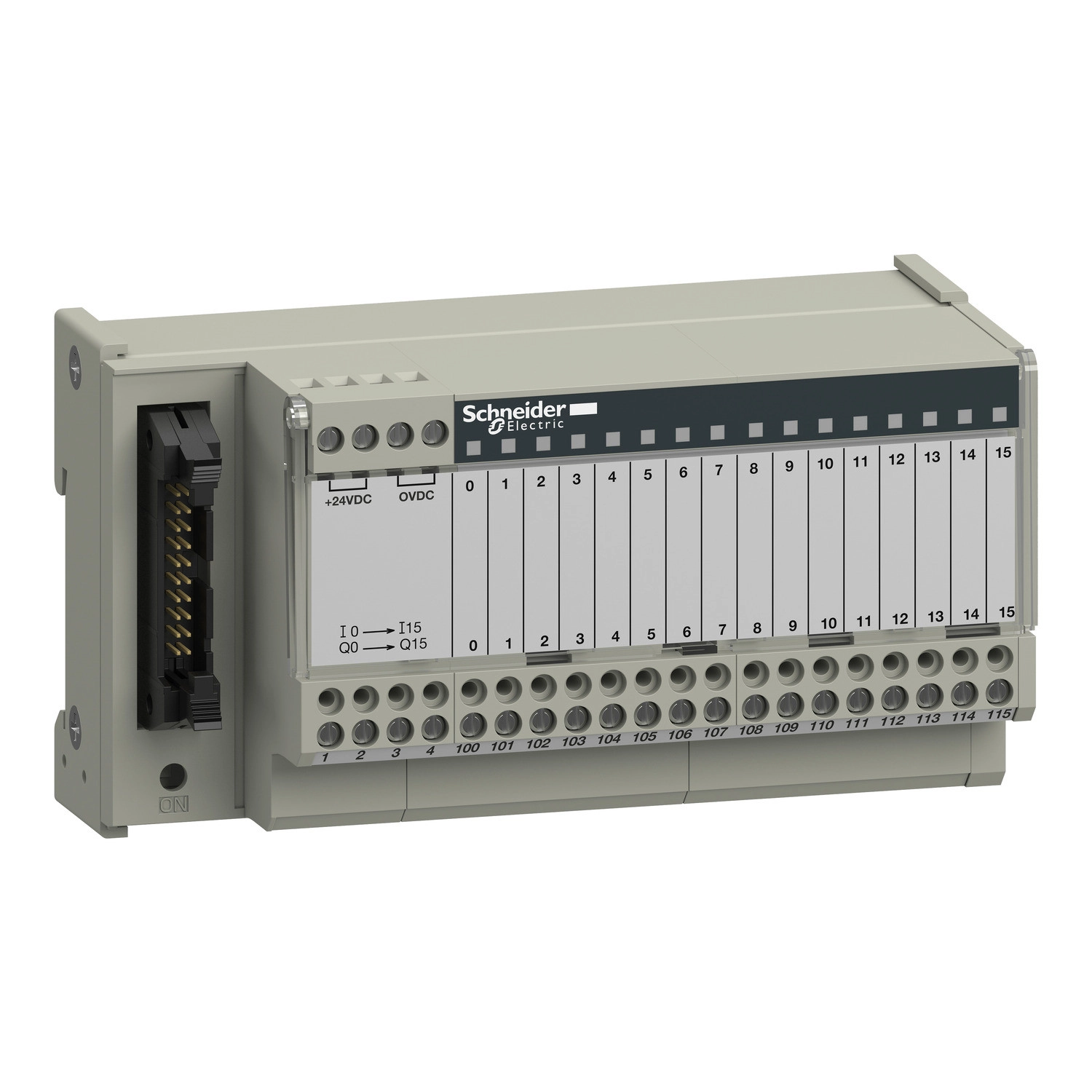

A Schneider Electric Modicon ABE7 sorozatú ABE7H16R11 típusú passzív diszkrét I/O aljzat egy rendkívül sokoldalú és megbízható ipari automatizálási komponens, amely tökéletes választás a komplex vezérlőrendszerek kiépítéséhez. Ez a 16 csatornás aljzat LED-es visszajelzéssel rendelkezik, amely biztosítja a csatornák állapotának könnyű ellenőrzését a rendszer működése közben.
A termék 19-30 V közötti egyenfeszültséggel működik az IEC 61131-2 szabványnak megfelelően, így kompatibilis a legtöbb ipari környezetben használt tápegységgel. Minden egyes csatornához egy sorkapocs tartozik, ami megkönnyíti a bekötést és a karbantartást. A csatlakozók különféle vezeték-keresztmetszeteket támogatnak, amelyek között megtalálhatók mind a tömör, mind a hajlékony kábelek: 1 x 0,09...1,5 mm² (AWG 28...16) hajlékony kábelvéggel, 1 x 0,14...2,5 mm² (AWG 26...12) tömör, 1 x 0,14...2,5 mm² (AWG 26...14) hajlékony kábelvég nélkül, 2 x 0,09...0,75 mm² (AWG 28...20) hajlékony kábelvéggel, valamint 2 x 0,2...2,5 mm² (AWG 24...14) tömör vezetékek.
Az ABE7H16R11 kiegészítő jellemzői között szerepel az egyenfeszültségű tápellátás, egy vízszintes sor a kialakításban, valamint LED-es státuszjelzések – minden csatornához egy zöld LED tartozik a csatornaállapot jelzésére, illetve egy zöld LED a bekapcsolt állapot visszajelzésére. A termék nem rendelkezik polaritás-elosztással, azonban tartalmaz egy 2 amperes belső, gyors kioldású (5 x 20 mm) biztosítékot a PLC oldalon, amely védelmet nyújt rövidzárlat ellen. A csatlakozó típusa HE-10, 20 tűvel, amely iparági standard és széles körben kompatibilis különböző rendszerekkel.
A rögzítés történhet kapcsokkal 35 mm-es szimmetrikus DIN-sínre, vagy csavarokkal szilárd lapra, rögzítőkészlet segítségével. Ez a rugalmasság lehetővé teszi a különböző telepítési környezetekhez való alkalmazkodást. A maximális tápáram 1,8 A, a csatornánkénti áram 0,5 A, a maximális áram kimenetenként szintén 1,8 A. A tápellátás biztosítékán a feszültségesés 0,3 V. A névleges szigetelési feszültség 2000 V, és a termék II-es telepítési kategóriának felel meg az IEC 60664-1 szabvány szerint. A csavarok meghúzási nyomatéka 0,6 Nm lapos, 3,5 mm átmérőjű csavarhúzóval. A szélessége 125 mm.
A termék környezeti jellemzői is figyelemre méltóak. IP2X védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ellenáll az izzószálas vizsgálatnak 750 °C-ig az IEC 60695-2-11 szerint, 15 gn ütésállósággal bír 11 ms-ig az IEC 60068-2-27 szerint, valamint 2 gn rezgésállósággal rendelkezik (f=10-150 Hz) az IEC 60068-2-6 szerint. Az elektrosztatikus kisülésekkel szemben is védett: 4 kV (érintkezés) / 8 kV (levegő) 3-as szinten az IEC 61000-4-2 szerint. Sugárzott mezőkkel szemben 10 V/m (26-1000 MHz) ellenállással rendelkezik 3-as szinten az IEC 61000-4-3 szerint. Gyors tranziensekkel szemben 2 kV 3-as szinten védett az IEC 61000-4-4 szerint. A működési hőmérséklet-tartomány -5...60 °C az IEC 61131-2 szerint, a tárolási hőmérséklet pedig -40...80 °C az IEC 61131-2 szerint. A szennyezettségi fok 2 az IEC 60664-1 szerint.
Schneider Electric Modicon ABE7 - ABE7H16R11 műszaki adatok
Fő jellemzők
Termékcsalád: Modicon ABE7
Termék típusa: Passzív diszkrét I/O aljzat
Aljzat típusa: I/O aljzat
Névleges tápfeszültség [Us]: 19...30 V az IEC 61131-2 szabványnak megfelelően
Csatornák száma: 16
Csatornánkénti kapcsok száma: 1
Csatlakozások
Csavaros csatlakozók, 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) hajlékony kábelvéggel
Csavaros csatlakozók, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) tömör
Csavaros csatlakozók, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) hajlékony kábelvég nélkül
Csavaros csatlakozók, 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) hajlékony kábelvéggel
Csavaros csatlakozók, 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) tömör
Kiegészítő jellemzők
Tápfeszültség típusa: DC
Vízszintes sorok száma: 1
Állapotjelző LED: 1 LED csatornánként (zöld) csatornaállapot jelzésére, 1 LED (zöld) bekapcsolt állapot jelzésére
Polaritás-elosztás: Nincs
Rövidzárlat elleni védelem: 2 A belső biztosíték, 5 x 20 mm, gyors kioldású (PLC oldalon)
Csatlakozó típusa: HE-10
Tűk száma: 20 tű

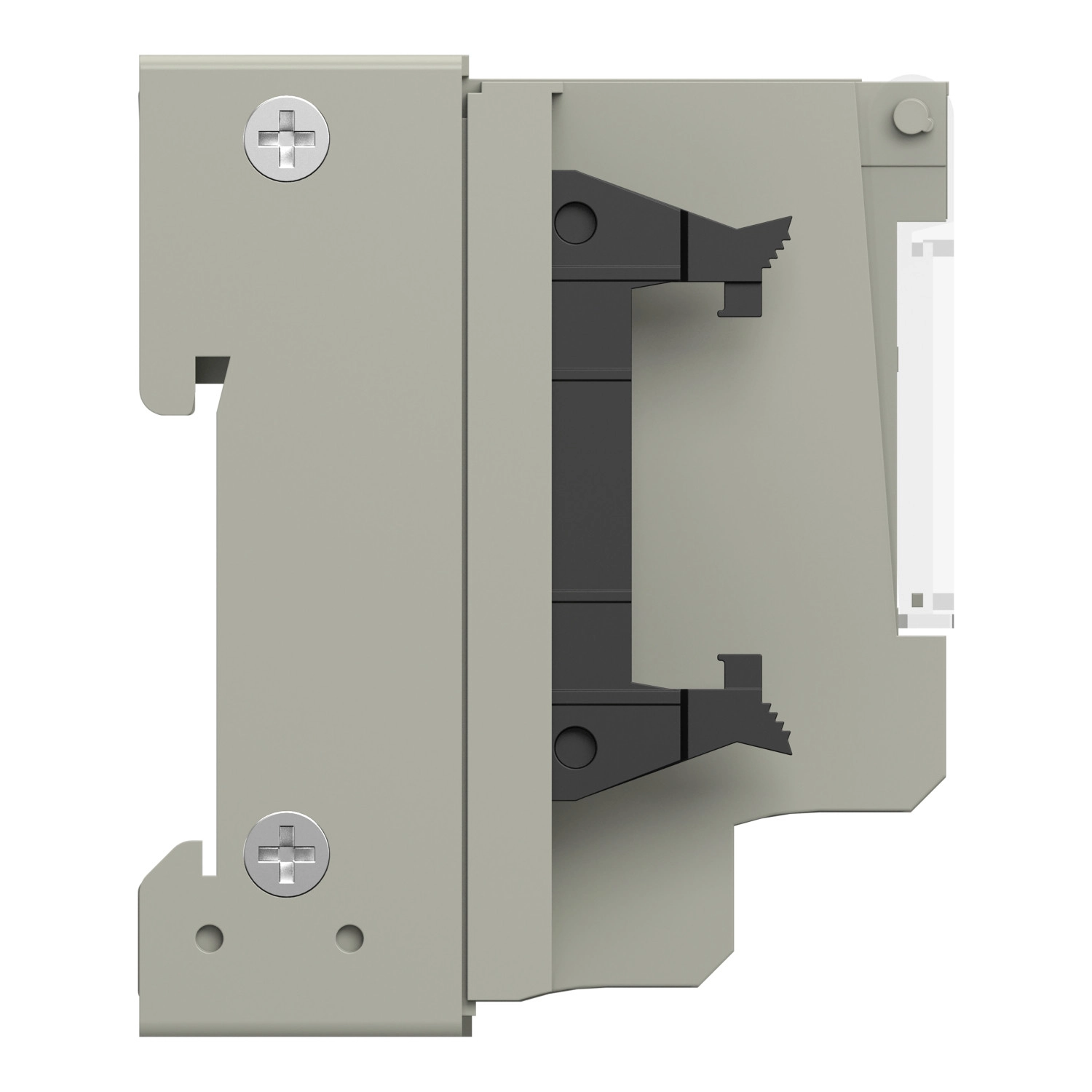

Rögzítési mód: Kapcsokkal (35 mm szimmetrikus DIN-sín), Csavarokkal (szilárd lap rögzítőkészlettel)
Maximális tápáram: 1,8 A
Csatornánkénti áram: 0,5 A
Maximális áram kimenetenként: 1,8 A
Feszültségesés a tápellátás biztosítékán: 0,3 V
Névleges szigetelési feszültség [Ui]: 2000 V
Telepítési kategória: II az IEC 60664-1 szerint
Meghúzási nyomaték: 0,6 N.m lapos Ø 3,5 mm csavarhúzóval
Szélesség: 125 mm
Környezeti jellemzők
Termék tanúsítványok: DNV, UL, GL, CSA, EAC
IP védelmi fokozat: IP2X az IEC 60529 szerint
Izzószálas ellenállás: 750 °C az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn (f= 10...150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 4 kV (érintkezés) 3-as szint az IEC 61000-4-2 szerint, 8 kV (levegő) 3-as szint az IEC 61000-4-2 szerint
Sugárzott mezőkkel szembeni ellenállás: 10 V/m (26...1000 MHz) az IEC 61000-4-3 3-as szint szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV 3-as szint az IEC 61000-4-4 szerint
Üzemi környezeti hőmérséklet: -5...60 °C az IEC 61131-2 szerint
Tárolási környezeti hőmérséklet: -40...80 °C az IEC 61131-2 szerint
Szennyezettségi fok: 2 az IEC 60664-1 szerint
