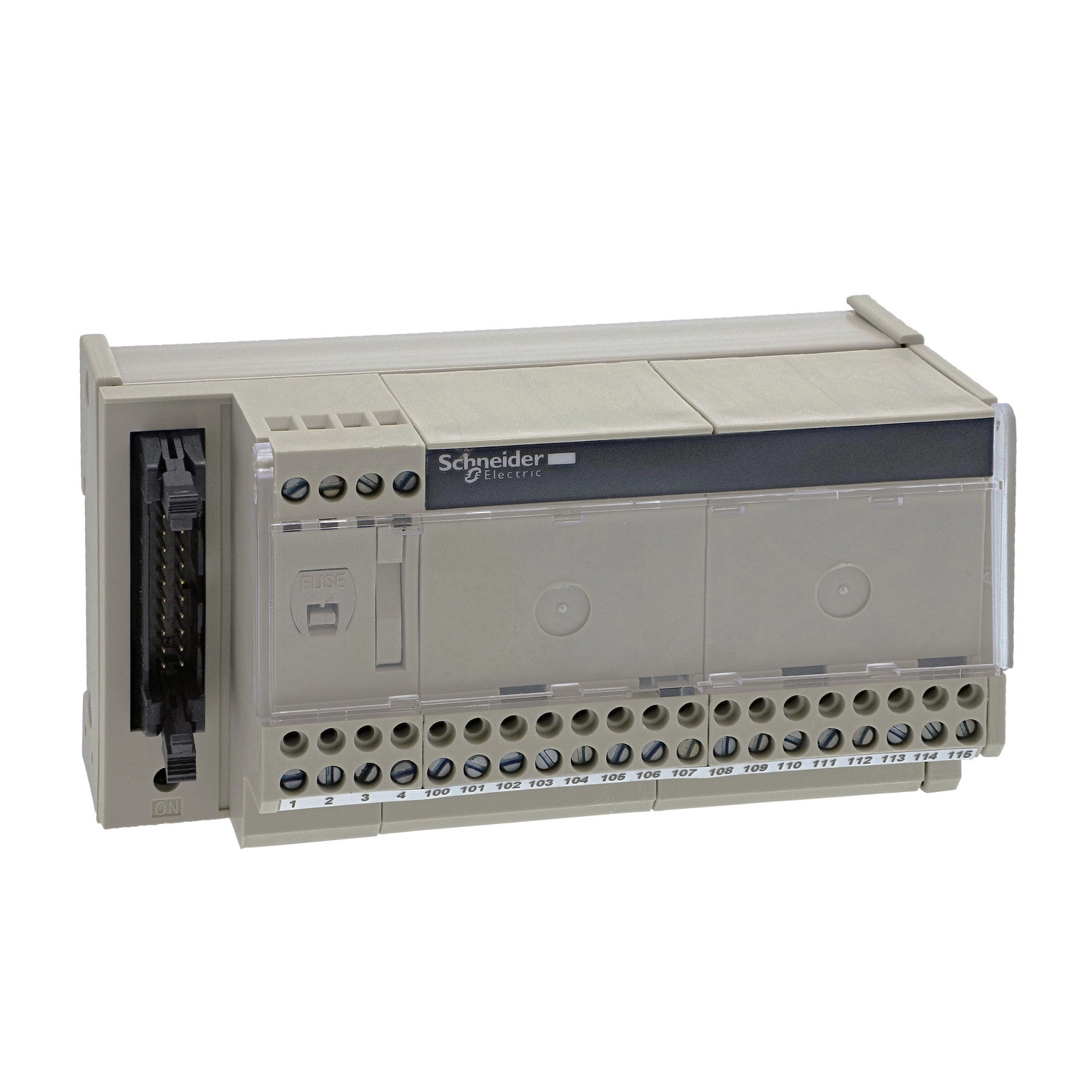

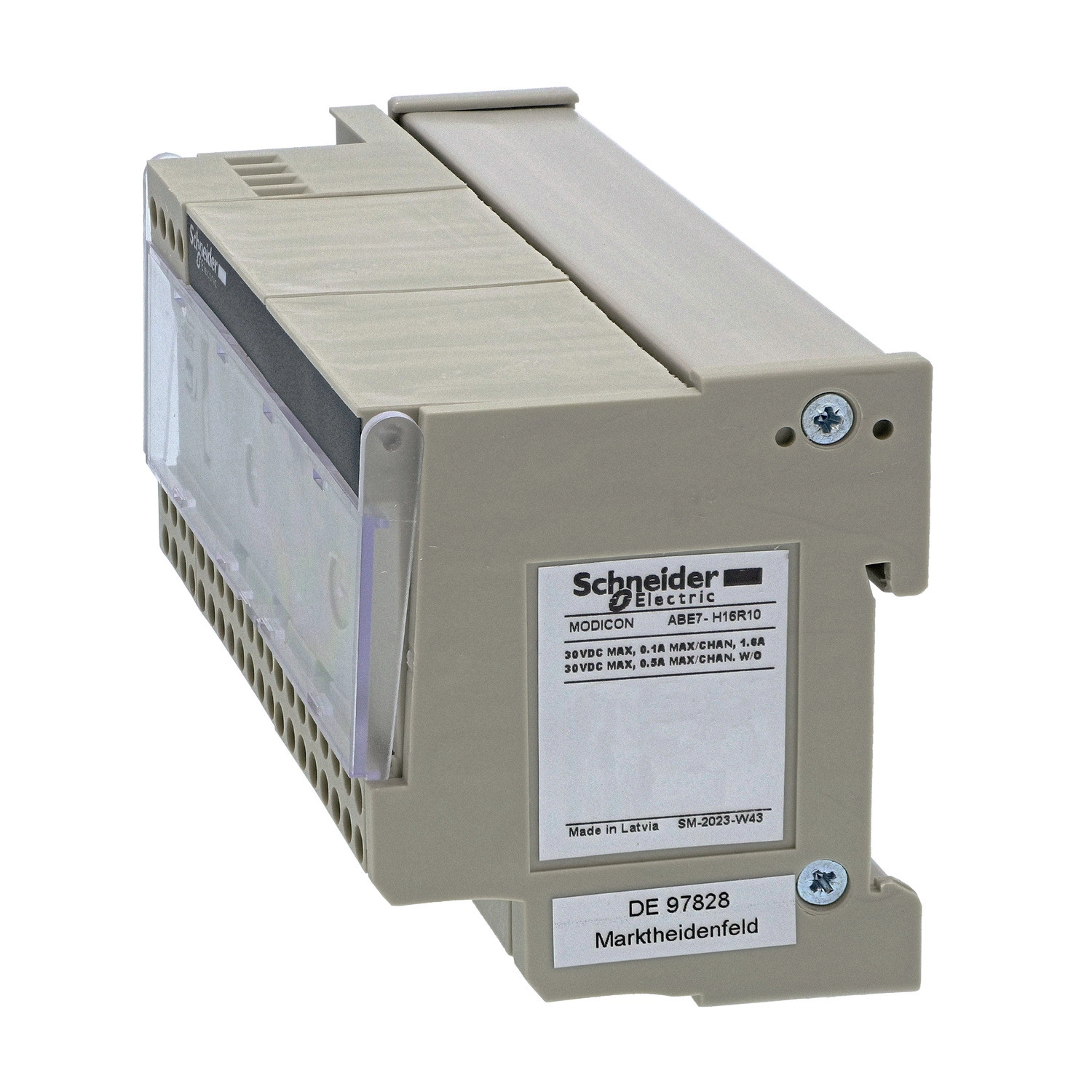

A Schneider Electric Modicon ABE7H16R10 egy univerzális, passzív diszkrét I/O elosztóblokk, amely 16 bemeneti vagy kimeneti csatorna kezelésére alkalmas ipari automatizálási rendszerekben. Ez a sokoldalú eszköz ideális választás a modern ipari környezetben, ahol megbízható kapcsolatot kell biztosítani a vezérlőrendszer és a perifériák között.
A Modicon ABE7 termékcsaládba tartozó ABE7H16R10 elosztóblokk 19-30 V DC tápfeszültséggel működik, megfelelve az IEC 61131-2 szabványnak. A 16 csatorna mindegyike egy-egy terminállal rendelkezik, amelyeket csavaros rögzítésű kapcsokkal lehet bekötni. A kapcsok különböző vezetékméretekkel használhatók: 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) rugalmas kábelvéggel, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) tömör vezetékkel, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) rugalmas kábelvég nélkül, valamint 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) rugalmas kábelvéggel vagy 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) tömör vezetékkel. Ez a rugalmas csatlakoztatási lehetőség különösen előnyös a változatos telepítési környezetekben.
Az elosztóblokk egy 20 tűs HE-10 csatlakozóval rendelkezik, amely biztosítja a kapcsolatot a vezérlőrendszerrel. A készülék további előnye, hogy kétféle rögzítési móddal telepíthető: kapcsokkal 35 mm-es szimmetrikus DIN-sínre, vagy csavarokkal közvetlenül szilárd lemezre, a mellékelt rögzítőkészlet segítségével. A szerelési nyomaték 0,6 N·m, amelyet 3,5 mm átmérőjű lapos csavarhúzóval kell biztosítani. A készülék szélessége 125 mm, amely kompakt kialakítást biztosít az ipari kapcsolószekrényekben.
Az ABE7H16R10 modell belső védelemmel is rendelkezik: beépített 2 A-es, 5 x 20 mm-es gyors biztosíték védi a PLC felőli csatlakozást. A maximális tápellátási áram 1,8 A, míg csatornánként 0,5 A áramot támogat. A kimeneti közös pontra jutó maximális áram szintén 1,8 A. A tápellátási biztosítékon eső feszültség mindössze 0,3 V, ami alacsony veszteséget jelent. A készülék magas, 2000 V névleges szigetelési feszültséggel (Ui) rendelkezik, ami kiváló elektromos védettséget biztosít.
Az eszköz működési állapotát egy zöld LED jelzi, amely a bekapcsolt állapotot mutatja. Az eszköz nem rendelkezik polaritás-elosztással, ami a telepítésnél figyelembe veendő szempont. A környezeti feltételek tekintetében az ABE7H16R10 széleskörű ellenállóképességgel bír: -5...60 °C üzemi hőmérséklettartománnyal és -40...80 °C tárolási hőmérséklettartománnyal rendelkezik, megfelelve az IEC 61131-2 szabványnak. Védettsége IP2X az IEC 60529 szerint, tehát védett a 12,5 mm-nél nagyobb szilárd tárgyak ellen.
Schneider Electric Modicon ABE7 - ABE7H16R10 műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon ABE7
Terméktípus: Passzív diszkrét I/O elosztóblokk
Elosztóblokk típusa: I/O elosztóblokk
Névleges tápfeszültség: 19...30 V, IEC 61131-2 szerint
Csatornák száma: 16
Terminálok száma csatornánként: 1
Csatlakozások
Csatlakozás típusa: Csavaros terminálok, különböző vezeték keresztmetszetekkel:
- 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) rugalmas kábelvéggel
- 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) tömör vezeték
- 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) rugalmas kábelvég nélkül
- 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) rugalmas kábelvéggel
- 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) tömör vezeték
Csatlakozó típusa: HE-10
Tűk száma: 20
Elektromos jellemzők
Tápfeszültség típusa: DC
Maximális tápáram: 1,8 A
Áramerősség csatornánként: 0,5 A
Maximális áram kimeneti közös pontonként: 1,8 A
Feszültségesés a tápbiztosítékon: 0,3 V
Névleges szigetelési feszültség: 2000 V
Rövidzárlat elleni védelem: 2 A belső biztosíték, 5 x 20 mm, gyors (PLC oldal)
Fizikai jellemzők
Vízszintes sorok száma: 1
Állapotjelző LED: 1 LED (zöld) bekapcsolt állapot jelzésére
Polaritás-elosztás: Nincs
Rögzítési mód: Kapcsokkal (35 mm szimmetrikus DIN-sín) vagy csavarokkal (szilárd lemezre rögzítőkészlettel)
Meghúzási nyomaték: 0,6 N.m lapos Ø 3,5 mm csavarhúzóval
Szélesség: 125 mm
Környezeti feltételek
Védettségi fokozat: IP2X az IEC 60529 szerint
Izzóhuzal-állóság: 750 °C az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Vibrációállóság: 2 gn (f= 10...150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisülés elleni védelem: 4 kV (érintkezés) 3. szint az IEC 61000-4-2 szerint
Elektromágneses sugárzás elleni védelem: 10 V/m (26...1000 MHz) 3. szint az IEC 61000-4-3 szerint
Gyors tranziensek elleni védelem: 2 kV 3. szint az IEC 61000-4-4 szerint
Üzemi környezeti hőmérséklet: -5...60 °C az IEC 61131-2 szerint
Tárolási környezeti hőmérséklet: -40...80 °C az IEC 61131-2 szerint
Szennyezettségi fok: 2 az IEC 60664-1 szerint
Tanúsítványok
CSA, UL, GL, DNV, EAC
