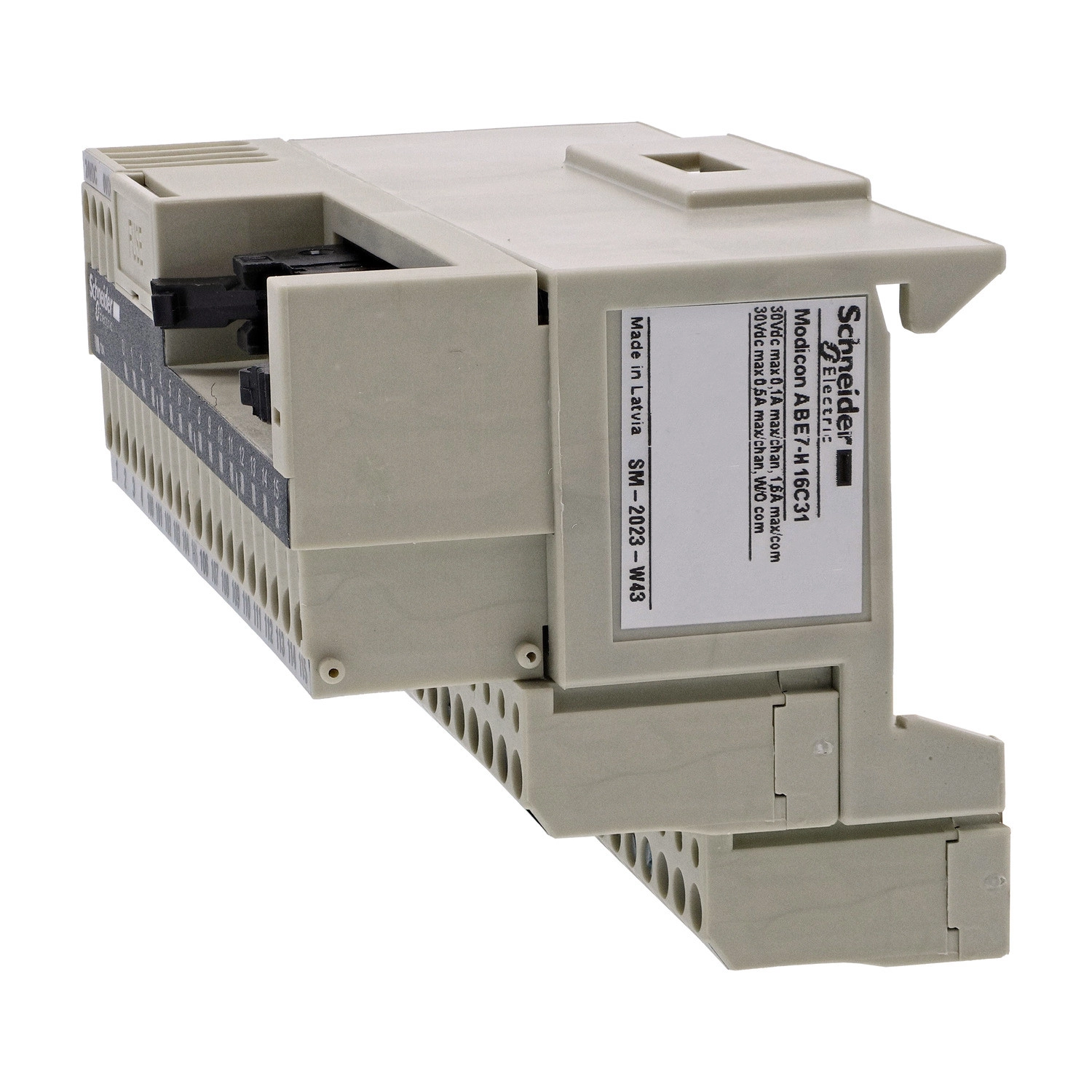

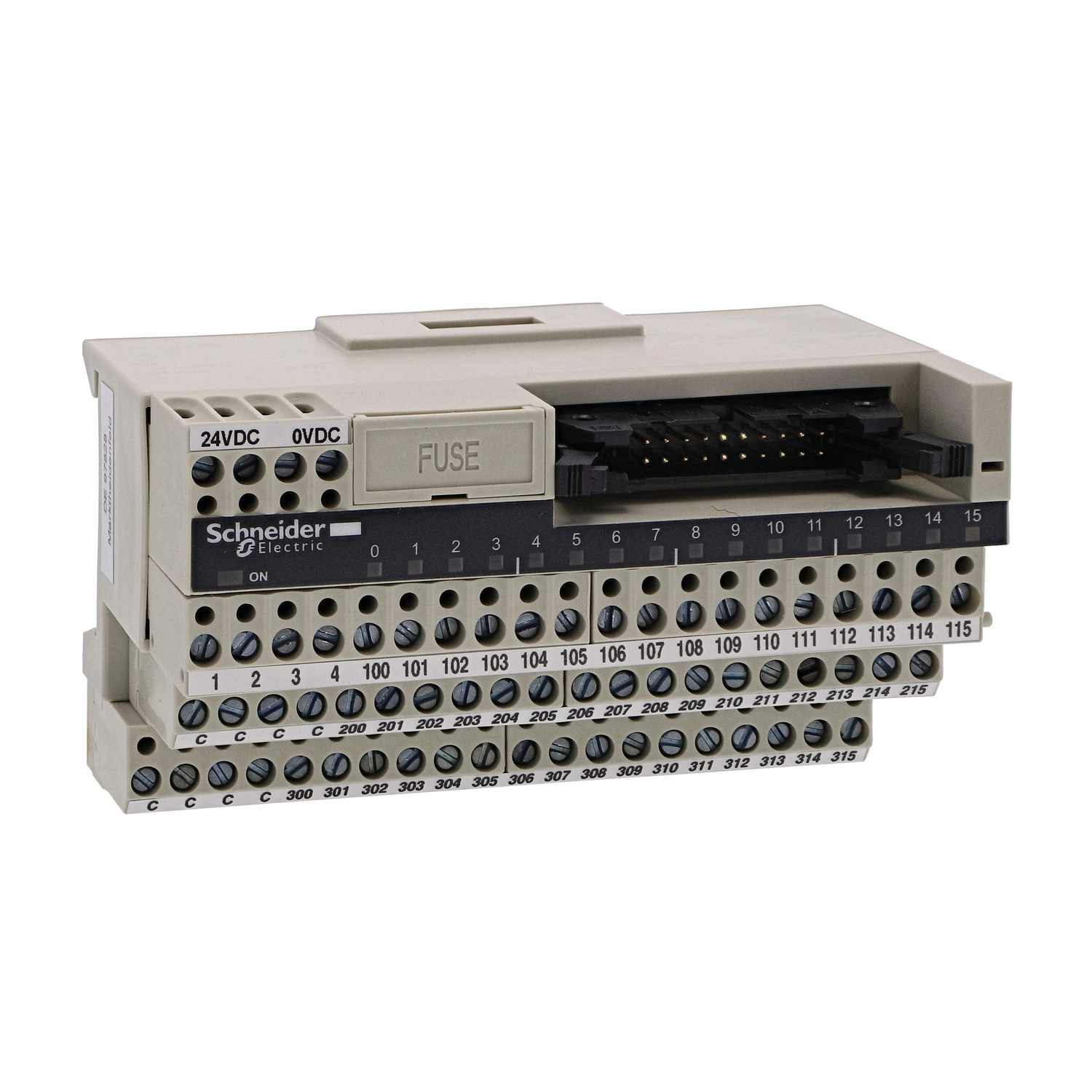

A Schneider Electric Modicon ABE7 sorozatú ABE7H16C31 passzív diszkrét I/O elosztóblokk egy innovatív és kompakt megoldás ipari automatizálási rendszerekhez. Ez a miniatűr kialakítású sub-base egység 16 be- vagy kimeneti csatornával rendelkezik, amelyek mindegyike LED visszajelzéssel van ellátva, lehetővé téve a csatornák állapotának gyors és egyértelmű vizuális ellenőrzését.
Az ABE7H16C31 modell 19-30 V DC tápfeszültség tartományban működik, megfelelve az IEC 61131-2 szabványnak. A készülék csatornánként 3 terminállal rendelkezik, ami rugalmas csatlakoztatási lehetőségeket biztosít. A csatlakozások csavaros terminálok segítségével történnek, amelyek különböző vezeték keresztmetszeteket támogatnak: egyszeres rugalmas vezetékek kábelvéggel 0,09-1,5 mm² (AWG 28-16), tömör vezetékek 0,14-2,5 mm² (AWG 26-12), rugalmas vezetékek kábelvég nélkül 0,14-2,5 mm² (AWG 26-14), dupla rugalmas vezetékek kábelvéggel 0,09-0,75 mm² (AWG 28-20), valamint dupla tömör vezetékek 0,2-2,5 mm² (AWG 24-14) méretben.
Az eszköz állapotjelzése kimagaslóan informatív: minden csatorna rendelkezik saját zöld LED-del a csatornaállapot jelzésére, valamint egy további zöld LED jelzi a tápellátás meglétét. A polaritás elosztás lehet 0 V vagy 24 V, ami rugalmasságot biztosít a különböző alkalmazásokhoz. Az eszköz rendelkezik rövidzárlat elleni védelemmel is egy 2A-es belső, gyors kiolvadású 5x20 mm-es biztosíték formájában a PLC oldalon. A maximális tápáram 1,8 A, a csatornánkénti áram pedig 0,5 A, míg a kimeneti közös maximális árama szintén 1,8 A. A tápellátás biztosítékán a feszültségesés mindössze 0,3 V. A névleges szigetelési feszültség 2000 V, az installációs kategória pedig II, az IEC 60664-1 szabvány szerint.
A telepítés rendkívül egyszerű: az ABE7H16C31 rögzíthető kapcsokkal 35 mm-es szimmetrikus DIN sínre, vagy csavarokkal szilárd lapra (rögzítőkészlettel). A csavarkötések meghúzási nyomatéka 0,6 Nm lapos, 3,5 mm átmérőjű csavarhúzóval. Az eszköz ellenáll számos környezeti hatásnak: IP2X védettségi fokozattal rendelkezik az IEC 60529 szerint, 750 °C-os izzóhuzal tesztnek is megfelel kevesebb mint 30 másodperces kioltási idővel az IEC 60695-2-11 szerint. Ütésállósága 15 gn 11 ms-ig az IEC 60068-2-27, rezgésállósága pedig 2 gn (f=10-150 Hz) az IEC 60068-2-6 szabvány szerint. Az elektrosztatikus kisülésekkel szemben is védett: 4 kV (érintkezés) és 8 kV (levegő) 3-as szintű védelemmel az IEC 61000-4-2 szerint, sugárzott mezőkkel szemben 10 V/m (26-1000 MHz) 3-as szintű védelemmel az IEC 61000-4-3 szerint, valamint a gyors tranziensekkel szemben 2 kV 3-as szintű védelemmel az IEC 61000-4-4 szerint. Az eszköz működési hőmérséklet-tartománya -5 és +60 °C között van, tárolási hőmérséklet-tartománya pedig -40 és +80 °C között az IEC 61131-2 szabványnak megfelelően. A szennyezettségi fok 2, az IEC 60664-1 szerint.
Schneider Electric Modicon ABE7 - ABE7H16C31 műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon ABE7
Termék vagy komponens típusa: Passzív diszkrét I/O sub-base
Sub-base típus: Miniatűr sub-base
Névleges tápfeszültség: 19...30 V (IEC 61131-2 szerint)
Csatornák száma: 16
Terminálok száma csatornánként: 3
Csatlakozások és terminálok
Csavaros típusú terminálok, különböző vezeték keresztmetszetekhez:
- 1 x 0,09...1 x 1,5 mm², 0,09…1,5 mm² (AWG 28...AWG 16) rugalmas kábelvéggel
- 1 x 0,14...1 x 2,5 mm², 0,14…2,5 mm² (AWG 26...AWG 12) tömör
- 1 x 0,14...1 x 2,5 mm², 0,14…2,5 mm² (AWG 26...AWG 14) rugalmas kábelvég nélkül
- 2 x 0,09...2 x 0,75 mm², 0,09…0,75 mm² (AWG 28...AWG 20) rugalmas kábelvéggel
- 2 x 0,2...2 x 2,5 mm², 0,2…2,5 mm² (AWG 24...AWG 14) tömör
Kiegészítő adatok
Tápfeszültség típusa: DC
Vízszintes sorok száma: 3
Állapotjelző LED: 1 LED csatornánként (zöld) csatorna állapot, 1 LED (zöld) bekapcsolt állapot
Polaritás elosztás: 0 V vagy 24 V
Rövidzárlat elleni védelem: 2 A belső biztosíték, 5 x 20 mm, gyors kiolvadású (PLC oldal)
Rögzítési mód: Kapcsokkal (35 mm szimmetrikus DIN sín) vagy csavarokkal (szilárd lap rögzítőkészlettel)
Maximális tápáram: 1,8 A
Áram csatornánként: 0,5 A
Maximális áram kimeneti közös: 1,8 A
Feszültségesés a tápellátás biztosítékán: 0,3 V
Névleges szigetelési feszültség: 2000 V
Installációs kategória: II (IEC 60664-1 szerint)
Meghúzási nyomaték: 0,6 N.m lapos Ø 3,5 mm csavarhúzóval
Környezet
Termék tanúsítványok: DNV, UL, GL, CSA, EAC
IP védettségi fokozat: IP2X (IEC 60529 szerint)
Izzóhuzal-ellenállás: 750 °C, kioltási idő <30 s (IEC 60695-2-11 szerint)
Ütésállóság: 15 gn 11 ms-ig (IEC 60068-2-27 szerint)
Rezgésállóság: 2 gn (f= 10…150 Hz) (IEC 60068-2-6 szerint)
Elektrosztatikus kisülés elleni védelem: 4 kV (érintkezés) 3-as szint, 8 kV (levegő) 3-as szint (IEC 61000-4-2 szerint)
Sugárzott mezők elleni védelem: 10 V/m (26-1000 MHz) 3-as szint (IEC 61000-4-3 szerint)
Gyors tranziensek elleni védelem: 2 kV 3-as szint (IEC 61000-4-4 szerint)
Működési környezeti hőmérséklet: -5…60 °C (IEC 61131-2 szerint)
Tárolási környezeti hőmérséklet: -40…80 °C (IEC 61131-2 szerint)
Szennyezettségi fok: 2 (IEC 60664-1 szerint)
