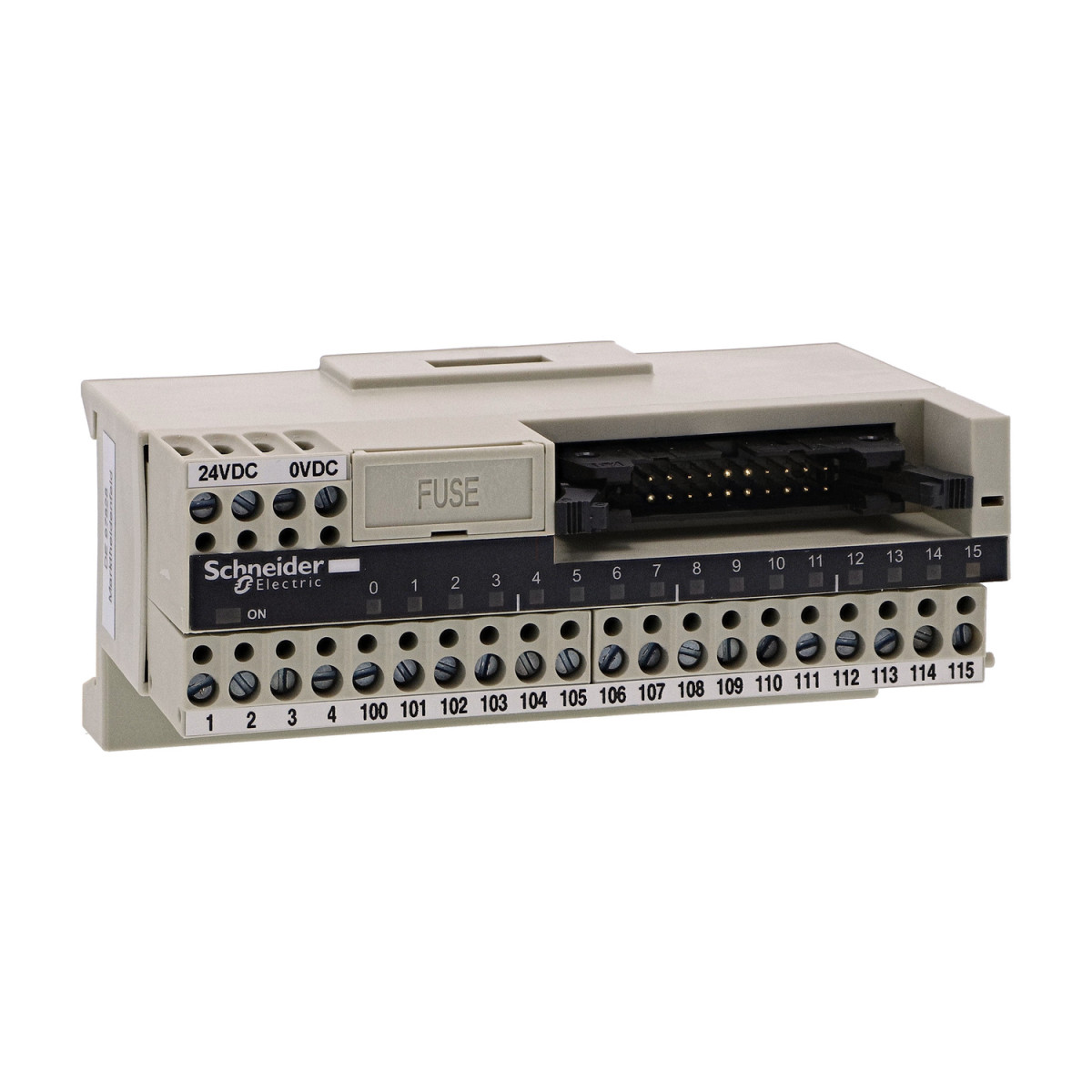

A Schneider Electric Modicon ABE7H16C11 passzív diszkrét I/O elosztó blokk egy rendkívül sokoldalú és kompakt megoldás, amely ideális választás ipari automatizálási rendszerek bemeneti és kimeneti jeleinek hatékony kezelésére. Ez a miniatűr elosztóblokk 16 csatornával rendelkezik, amelyek mindegyike egyetlen sorkapoccsal van ellátva, lehetővé téve a tervezőmérnökök számára, hogy optimalizálják a helykihasználást és egyszerűsítsék a kábelezési munkálatokat.
A Modicon ABE7H16C11 elosztóblokk kiemelkedő funkcionalitással büszkélkedhet. Minden csatornához tartozik egy zöld LED a csatorna állapotának jelzésére, valamint egy további zöld LED a tápfeszültség meglétét jelzi. Az eszköz tápfeszültség tartománya 19-30V DC, ami megfelel az IEC 61131-2 szabványnak. A maximális ellátható áram 1,8A, míg a csatornánkénti áram 0,5A, ami a legtöbb ipari alkalmazás igényeit kielégíti. A rövidzárlat elleni védelem biztosított egy 2A-es belső, gyors kiolvadású biztosíték formájában a PLC oldalán.
A telepítés rendkívül egyszerű, köszönhetően a 35 mm-es szimmetrikus DIN sínre pattintható rögzítési módnak, vagy a csavaros rögzítési lehetőségnek szilárd lemezre rögzítő készlettel. A készülék csatlakoztatása többféle módon történhet: csavaros sorkapcsokkal, amelyek fogadnak 1x0.09-1x1.5 mm² (AWG 28-16) rugalmas érvéghüvelyes, 1x0.14-1x2.5 mm² (AWG 26-12) tömör, 1x0.14-1x2.5 mm² (AWG 26-14) rugalmas érvéghüvely nélküli, 2x0.09-2x0.75 mm² (AWG 28-20) rugalmas érvéghüvelyes, valamint 2x0.2-2x2.5 mm² (AWG 24-14) tömör kábeleket. Ez a rugalmasság különösen értékes különböző telepítési környezetekben.
A Schneider Electric Modicon ABE7H16C11 kiemelkedő műszaki paraméterekkel rendelkezik a megbízhatóság és biztonság terén is. A névleges szigetelési feszültség 2000V, IP2X védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint. Az eszköz ellenáll az izzóhuzalos tesztnek 750°C-on, kioltási idő <30s az IEC 60695-2-11 szerint. Továbbá figyelemre méltó az ütésállósága (15gn 11ms-ig az IEC 60068-2-27 szerint) és a rezgésállósága (2gn, f=10-150 Hz az IEC 60068-2-6 szerint). Az elektrosztatikus kisülésekkel szemben is védett: 4kV (kontakt) és 8kV (levegő) 3-as szinten az IEC 61000-4-2 szabványnak megfelelően. A termék használható -5...60°C üzemi hőmérséklettartományban, és a tárolási hőmérséklet-tartománya -40...80°C az IEC 61131-2 szabványnak megfelelően. A Schneider Electric ABE7H16C11 számos tanúsítvánnyal rendelkezik, beleértve az UL, CSA, DNV, GL és EAC megfelelőséget, ami biztosítja a világszerte való alkalmazhatóságát különböző ipari környezetekben.
Schneider Electric Modicon ABE7 - ABE7H16C11 -elosztóblokk, miniatűr, HE10, 16 digitális csatorna, 1 sorkapocs/csatorna, LED visszajelzés műszaki adatok
Általános tulajdonságok
Termékcsalád: Modicon ABE7
Terméktípus: Passzív diszkrét I/O elosztóblokk
Elosztóblokk típusa: Miniatűr elosztóblokk
Névleges tápfeszültség: 19...30 V DC az IEC 61131-2 szabványnak megfelelően
Csatornák száma: 16
Sorkapcsok száma csatornánként: 1
Csatlakozások és sorkapcsok
Sorkapocs típusok:
- Csavaros sorkapcsok, 1 x 0.09...1 x 1.5 mm², 0.09…1.5 mm² (AWG 28...AWG 16) rugalmas érvéghüvellyel
- Csavaros sorkapcsok, 1 x 0.14...1 x 2.5 mm², 0.14…2.5 mm² (AWG 26...AWG 12) tömör
- Csavaros sorkapcsok, 1 x 0.14...1 x 2.5 mm², 0.14…2.5 mm² (AWG 26...AWG 14) rugalmas érvéghüvely nélkül
- Csavaros sorkapcsok, 2 x 0.09...2 x 0.75 mm², 0.09…0.75 mm² (AWG 28...AWG 20) rugalmas érvéghüvellyel
- Csavaros sorkapcsok, 2 x 0.2...2 x 2.5 mm², 0.2…2.5 mm² (AWG 24...AWG 14) tömör
Kiegészítő információk
Tápfeszültség típusa: DC
Vízszintes sorok száma: 1
Állapotjelző LED: 1 LED csatornánként (zöld) csatorna állapotához, 1 LED (zöld) bekapcsolt állapothoz
Polaritás elosztás: Nem
Rövidzárlat elleni védelem: 2 A belső biztosíték, 5 x 20 mm, gyors kioldású (PLC oldal)
Rögzítési mód: Bepattintható (35 mm-es szimmetrikus DIN sínre), Csavarokkal (tömör lemezre rögzítő készlettel)
Maximális tápellátás áram: 1.8 A
Áram csatornánként: 0.5 A
Maximális áram kimeneti közös pontonként: 1.8 A
Feszültségesés a tápellátás biztosítékán: 0.3 V
Névleges szigetelési feszültség: 2000 V
Telepítési kategória: II az IEC 60664-1 szerint
Meghúzási nyomaték: 0.6 N.m lapos Ø 3.5 mm csavarhúzóval
Környezeti adatok
Terméktanúsítványok: UL, CSA, DNV, GL, EAC
IP védettségi fokozat: IP2X az IEC 60529 szerint
Izzóhuzalos teszt ellenállás: 750 °C, kioltási idő <30 s az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn (f= 10…150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisülés elleni védelem: 4 kV (kontakt) 3-as szint az IEC 61000-4-2 szerint, 8 kV (levegő) 3-as szint az IEC 61000-4-2 szerint
Sugárzott mezők elleni védelem: 10 V/m (26000000…1000000000 Hz) az IEC 61000-4-3 3-as szint szerint
Gyors tranziens elleni védelem: 2 kV 3-as szint az IEC 61000-4-4 szerint
Működési környezeti hőmérséklet: -5…60 °C az IEC 61131-2 szerint
Tárolási környezeti hőmérséklet: -40…80 °C az IEC 61131-2 szerint
Szennyezettségi fok: 2 az IEC 60664-1 szerint
Méretrajzok
A termék részletes méretei megtalálhatók a műszaki dokumentációban.
