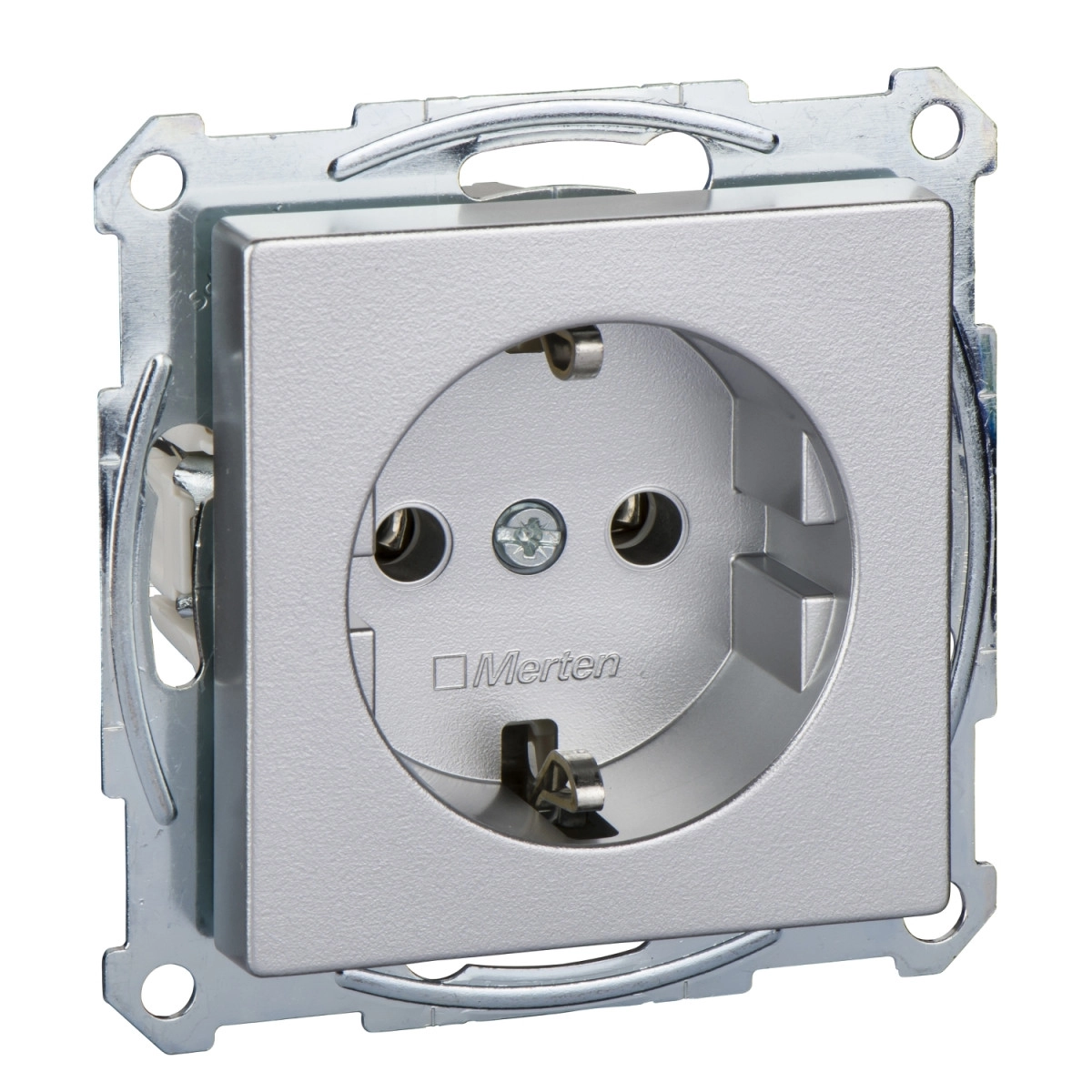

A Schneider Electric Merten System M sorozatú MTN2301-0460 cikkszámú csatlakozóaljzat egy prémium minőségű elektromos szerelvény, amely tökéletesen ötvözi a funkcionalitást és az esztétikát. Ez a 2P+E típusú, 16A terhelhetőségű, német Schuko szabványú aljzat kiváló választás mind lakóépületekben, mind irodai környezetben történő alkalmazásra.
A termék alumínium színű, lakkozott felülettel rendelkezik, ami elegáns megjelenést biztosít és jól illeszkedik a modern belső terekhez. A Merten System M sorozat részeként kompatibilis az M-Plan, M-Star, M-Arc, M-Plan üveg, M-Elegance és M-Smart termékcsaládokkal is, így rugalmasan illeszthető a különböző dizájnkoncepciókhoz. A mechanizmus központi lemezzel ellátott, ami tovább növeli a termék esztétikai értékét.
Műszaki szempontból kiemelendő a csatlakozóaljzat szerszám nélküli, rugós csatlakozású bekötési rendszere (screwless terminals), amely jelentősen megkönnyíti és felgyorsítja a telepítési munkálatokat. A süllyesztett kivitelű aljzat rögzítése csavarokkal és körmökkel történik, ami stabil és biztonságos felszerelést tesz lehetővé. Az üzemi feszültség 250V, a névleges áram pedig 16A, így tökéletesen megfelel a háztartási eszközök többségének működtetésére. A termék IP20-as védettségi szinttel rendelkezik, ami a beltéri használathoz teljesen megfelelő.
A bekötés során feltétlenül figyelembe kell venni a mellékelt kapcsolási rajzot, amely részletesen bemutatja az L (fázis), N (nulla) és PE (védőföld) csatlakozási pontokat. A helyes bekötés rendkívül fontos a biztonságos működés érdekében, és az elektromos munkálatokat kizárólag szakképzett villanyszerelő végezheti. A terméket az IEC 60364 szabványnak megfelelő elektromos környezetben kell telepíteni, figyelembe véve minden vonatkozó biztonsági előírást. Fontos megjegyezni, hogy a nem megfelelő telepítés áramütést, robbanást vagy elektromos ívet okozhat, ami súlyos sérüléshez vagy halálhoz vezethet, ezért a szerelési útmutató pontos betartása elengedhetetlen.
Schneider Electric Merten System M - MTN2301-0460 -2P+F csatlakozóaljzat, rugós, 16A, System-M, alumínium műszaki adatok
Fő jellemzők
Esztétikai név: M-Plan, System M, M-Star, M-Arc, M-Plan glass, M-Elegance, M-Smart
Eszköz megjelenése: Mechanizmus központi lemezzel
Aljzat szabvány: Német (Schuko)
Termék típusa: Csatlakozóaljzat
Kiegészítő információk
Aljzat pólusok konfigurációja: 2P + E (földelt)
Szerelési mód: Süllyesztett
Rögzítési mód: Csavarokkal és körmökkel
Színárnyalat: Alumínium
Csatlakozások - terminálok: Szerszám nélküli (rugós) csatlakozók
Felületkezelés: Lakkozott
Névleges áramerősség: 16 A
Névleges üzemi feszültség: 250 V
Környezet
IP védettségi fokozat: IP20
Műszaki illusztráció
Bekötési rajz: A termék bekötésekor kövesse az L (fázis), N (nulla) és PE (földelés) helyes bekötési pontjait a dokumentációban szereplő rajz szerint. A termék bekötését kizárólag szakképzett villanyszerelő végezheti.
Figyelmeztetés: VESZÉLY - ÁRAMÜTÉS, ROBBANÁS VAGY ELEKTROMOS ÍV VESZÉLYE. Az utasítások be nem tartása halált vagy súlyos sérülést eredményezhet.
A terméket szakképzett villanyszerelőnek kell telepítenie és bekötnie, betartva az IEC 60364 szabvány szerinti elektromos feltételeket az épületben, valamint a vonatkozó biztonsági előírásokat.
