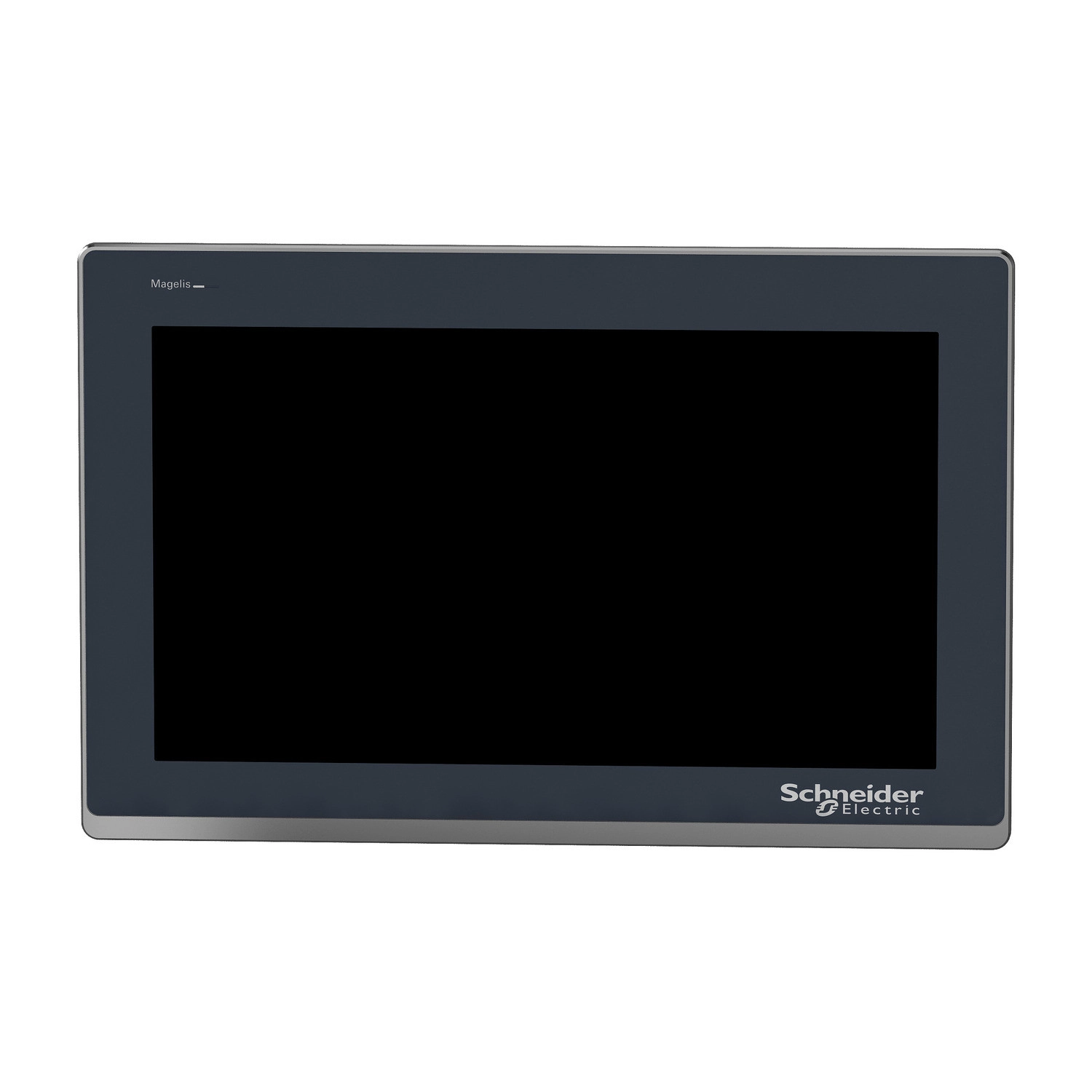

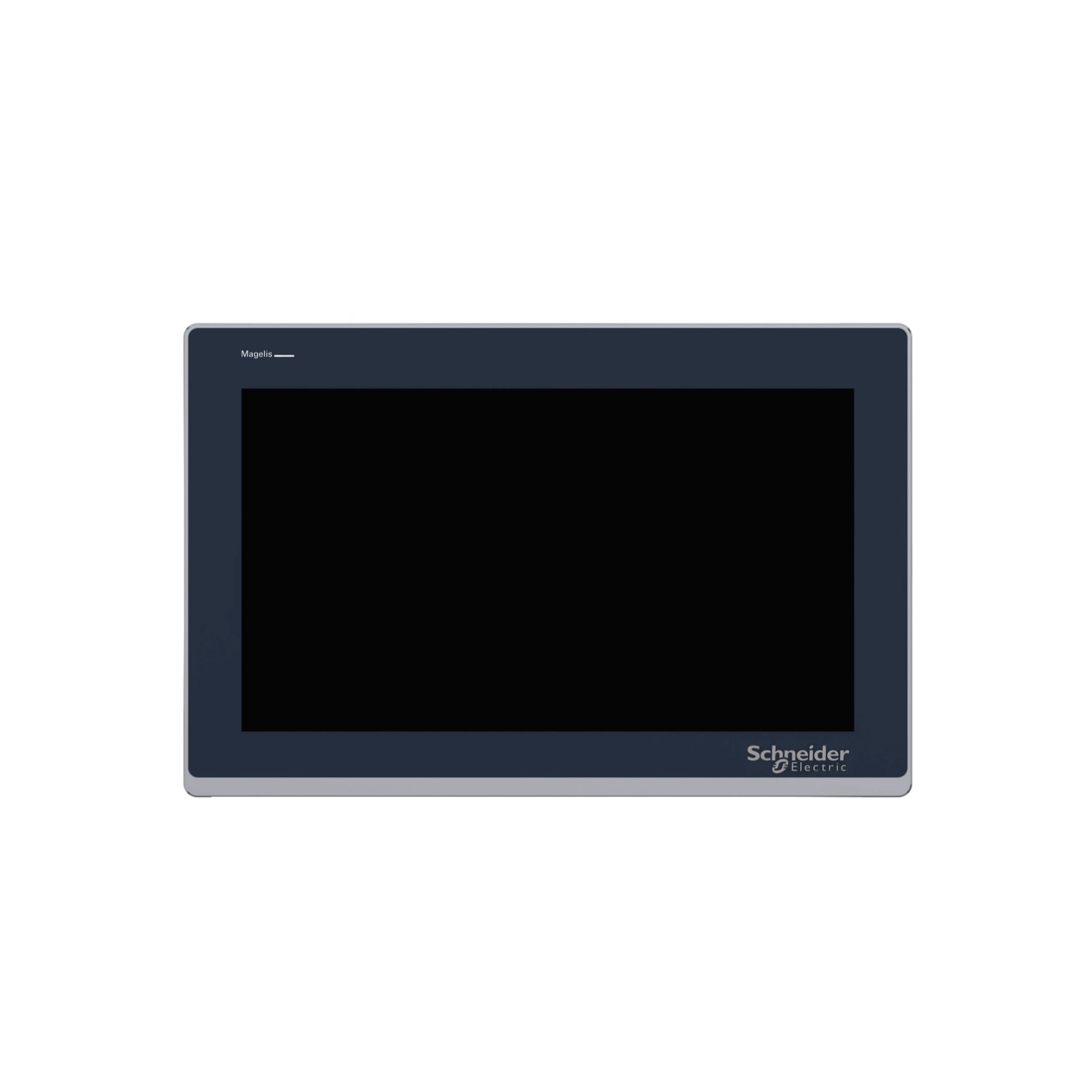

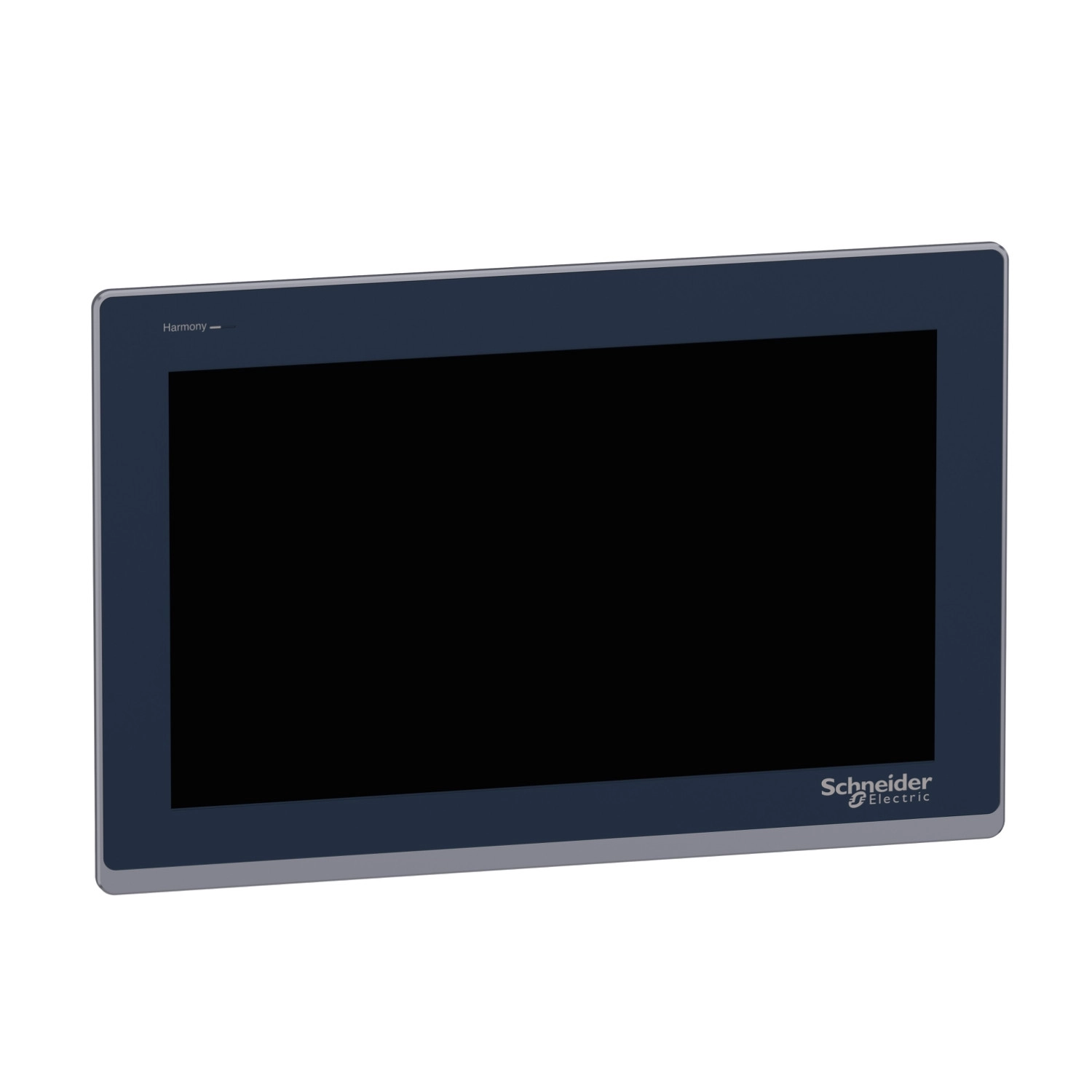

A Schneider Electric Harmony ST6 termékcsaládba tartozó HMIST6700 típusú érintőképernyő egy kiváló minőségű, 15 colos széles kijelzővel rendelkező HMI (Human Machine Interface) panel, amely tökéletes választás ipari környezetben történő felhasználásra. Ez a korszerű eszköz a gépkezelő számára intuitív kezelőfelületet biztosít, és számos fejlett funkcióval rendelkezik a hatékonyabb üzemeltetés érdekében.
Az HMIST6700 érintőpanel szív-lelke a nagy teljesítményű ARM Cortex-A8 processzor, amely 1 GB eszközmemóriával, 512 KB biztonsági memóriával és 128 MB felhasználói adatmemóriával egészül ki. A készülék gyönyörű, 15 colos színes TFT LCD kijelzőjén 16 millió szín jeleníthető meg, felbontása pedig 1366 x 768 pixel (FWXGA), ami kiváló képminőséget és részletgazdagságot biztosít. Az analóg rezisztív érintőpanel egypontos érintést támogat, ami precíz kezelhetőséget tesz lehetővé még kesztyűben is. A képernyő háttérvilágítása 50.000 órás élettartamot kínál fehér színben, és 16 különböző fényerőszintet állíthatsz be rajta, így mindig az adott környezeti fényviszonyokhoz igazíthatod a kijelző láthatóságát.
A kommunikációs lehetőségek terén az HMIST6700 rendkívül sokoldalú: rendelkezik egy COM1 soros kapcsolattal (RS232C, 9 tűs D-Sub csatlakozó, 2400-115200 bps átviteli sebesség), egy COM2 soros kapcsolattal (RS485, RJ45 csatlakozó, 2400-187500 bps átviteli sebesség), két Ethernet csatlakozóval (10/100BASE), egy USB 2.0 Type A és egy USB 2.0 micro B porttal. Ez a gazdag csatlakozási lehetőség biztosítja, hogy a panel könnyen integrálható különböző ipari rendszerekbe, és kompatibilis a Schneider Electric Modicon, valamint számos más gyártó automatizálási eszközeivel, mint például Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley és Siemens Simatic termékek. A támogatott letölthető protokollok között megtalálható a Modbus, Uni-TE és egyéb harmadik fél által gyártott protokollok is.
A készülék 24 V DC tápfeszültséggel működik (+/- 20%), áramfelvétele 18,5 W, bekapcsolási áramfelvétele pedig 30 A. A beépített állapotjelző LED-ek különböző színekkel és világítási módokkal jelzik az eszköz működési állapotát, például zöld, folyamatos fény az offline állapotot, zöld villogó fény a működést, narancssárga villogó fény a szoftver indulását, piros folyamatos fény a bekapcsolt állapotot, stb. Ez megkönnyíti a készülék állapotának gyors felmérését és az esetleges hibák diagnosztizálását. A panel maximálisan 200 alkalmazási oldal kezelésére képes, ami elegendő a legtöbb ipari vezérlési feladathoz. A beépített valós idejű óra 0-50 °C között és 10-90% relatív páratartalom mellett működik megbízhatóan. Az HMIST6700 karakterkészlete rendkívül gazdag, támogatja az ASCII, ASCII (európai karakterek), kínai (egyszerűsített kínai), japán (ANK, Kanji), koreai és tajvani (hagyományos kínai) karakterkészleteket is, így világszerte alkalmazható.
Schneider Electric Magelis ST6 - HMIST6700 - HMI terminál műszaki adatok
Általános jellemzők
Termékcsalád: Harmony ST6
Terméktípus: Érintőképernyős panel
Processzor: ARM Cortex-A8
Memória: 1 GB eszközmemória, 512 KB biztonsági memória, 128 MB felhasználói adatmemória
Kijelző specifikáció
Kijelző mérete: 15 inch
Kijelző típusa: Színes TFT LCD
Színmélység: 16 millió szín
Felbontás: 1366 x 768 pixel FWXGA
Érintőpanel: Egypontos analóg rezisztív
Háttérvilágítás élettartama: 50000 óra fehér színben
Fényerő: 16 szint
Karakterkészlet: ASCII, ASCII (európai karakterek), kínai (egyszerűsített), japán (ANK, Kanji), Katakana, koreai, tajvani (hagyományos kínai)
Elektromos jellemzők
Névleges tápfeszültség: 24 V DC (+/- 20 %)
Teljesítményfelvétel: 18,5 W
Bekapcsolási áram: 30 A
Kommunikációs portok
Ethernet: 10/100BASE, 2 port
Soros kapcsolat: 1 COM1 (RS232C) - 9 tűs D-Sub aljzat (2400...115200 bps), 1 COM2 (RS485) - RJ45 aljzat (2400...187500 bps)
USB: 1 USB 2.0 Type A, 1 USB 2.0 micro B
Protokollok
Letölthető protokollok: Modbus, Uni-TE, harmadik féltől származó protokollok
Támogatott gyártók eszközei: Schneider Electric Modicon, Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley, Siemens Simatic
Fizikai jellemzők
Rögzítés módja: 6 csavar, 1,6...5 mm vastag panelra szerelhető
Burkolat anyaga: PC
Előlap anyaga: Alumínium
Kivágás mérete: 394 x 250 mm
Magasság: 268 mm
Szélesség: 412 mm
Mélység: 50 mm
Nettó tömeg: 2,7 kg
Környezeti jellemzők
Működési hőmérséklet: 0...50 °C
Tárolási hőmérséklet: -20...60 °C
Relatív páratartalom: 10...90% (nem kondenzálódó)
Üzemi magasság: 2000 m
IP védettség: IP20 (hátsó panel), IP65 (előlap)
NEMA védettség: NEMA 4 előlap (beltéri használatra), NEMA 13 előlap (burkolatban)
Ütésállóság: 147 m/s² 11 ms időtartamig (X, Y, Z irányban, 3-szor)
Rezgésállóság: +/- 3,5 mm (f = 5...9 Hz), 9,8 m/s² (f = 9...150 Hz)
Jelölések
Minősítések: CE, CSA, UKCA
Szabványok: IEC 61000-6-4, IEC 61000-6-2, IEC 61131-2, UL 61010-2-201, CSA C22.2 No 61010-2-201
Irányelvek: 2014/35/EU (kisfeszültségű), 2014/30/EU (elektromágneses kompatibilitás)
