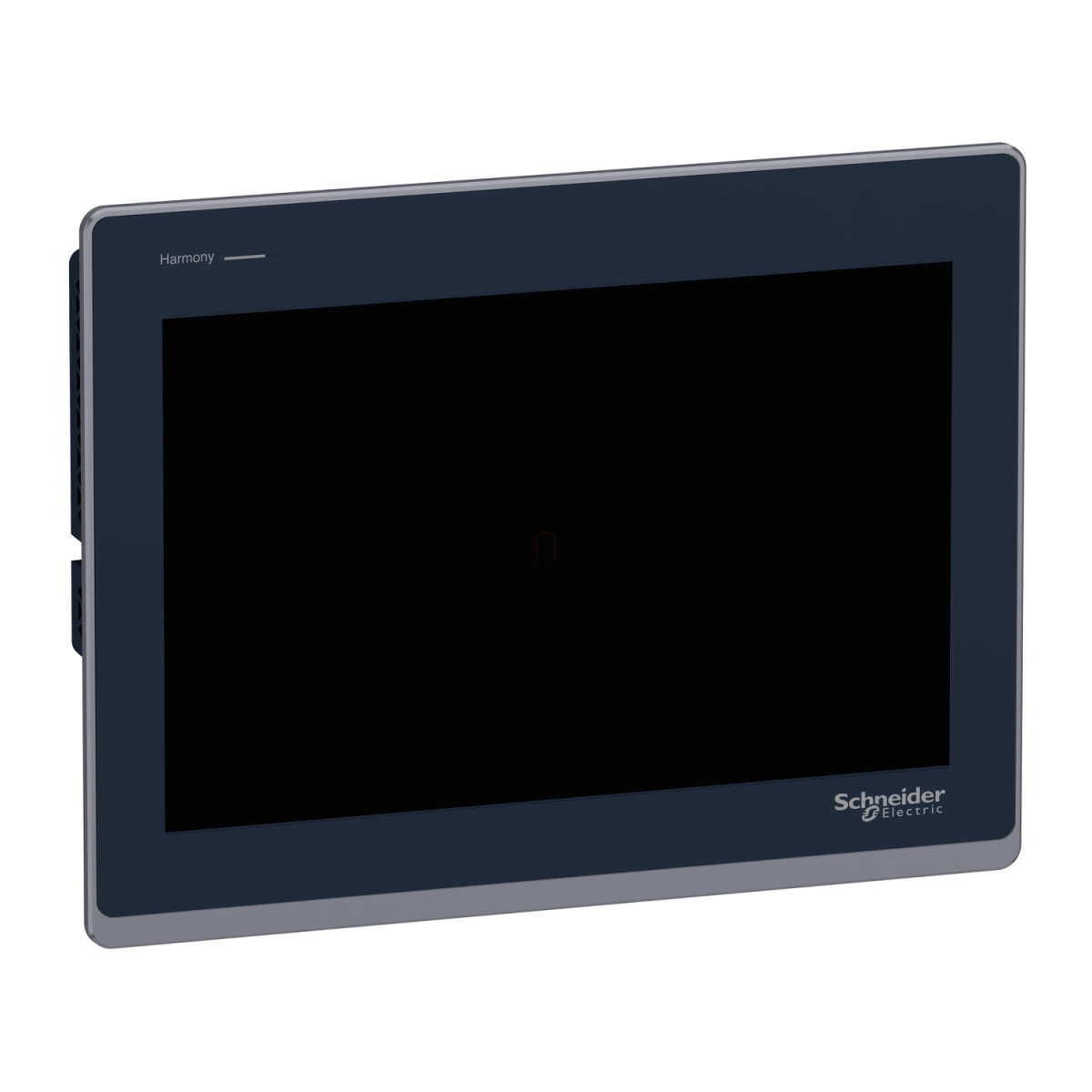

A Schneider Electric HMIST6600 típusú Harmony ST6 érintőképernyős panel egy fejlett, 12 hüvelykes kijelzővel rendelkező HMI (Human Machine Interface) terminál, amely ipari automatizálási és folyamatirányítási rendszerek hatékony felhasználói felületeként szolgál. A kifinomult ipari megjelenítő eszköz lehetővé teszi a gépek, folyamatok és berendezések intuitív vezérlését és felügyeletét, így ideális választás gyártósorok, gépek és folyamatirányítási rendszerek emberközpontú kezelőfelületeként.
A Harmony ST6 sorozat részeként az HMIST6600 modell kiemelkedő technikai paraméterekkel rendelkezik. A készülék szíve az ARM Cortex-A8 processzor, amely 1 GB eszközmemóriával, 512 KB biztonsági mentési memóriával és 128 MB felhasználói adattárolóval egészül ki. Ez a memóriakonfiguráció biztosítja, hogy a terminál könnyedén kezelje az összetett vizualizációs feladatokat és akár 200 alkalmazásoldal megjelenítésére is képes. A nagyfelbontású, 12 hüvelykes TFT LCD kijelző 1280 x 800 pixel (WXGA) felbontással és lenyűgöző, 16 millió színnel dolgozik, biztosítva a részletgazdag és kontrasztdús megjelenítést. Az egyszeres érintésű analóg rezisztív érintőpanel precíz és megbízható irányítást tesz lehetővé akár kesztyűben is, ami ipari környezetben különösen hasznos tulajdonság.
A csatlakozási lehetőségek terén az HMIST6600 rendkívül sokoldalú: két Ethernet port (10/100BASE) biztosítja a hálózati kommunikációt, míg a COM1 (RS-232C) és COM2 (RS-485) soros portok különböző sebességű adatátvitelt tesznek lehetővé (2400-115200 bps, illetve a COM2 esetében akár 187500 bps is). Továbbá két USB 2.0 port (egy Type A és egy micro B típusú) áll rendelkezésre külső eszközök csatlakoztatásához. A terminál számos ipari protokollt támogat, köztük a Modbus és Uni-TE szabványokat, valamint harmadik féltől származó protokollokat is. Kompatibilis a Schneider Electric Modicon termékcsaláddal, valamint a Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley és Siemens Simatic vezérlőkkel, így rendkívül rugalmasan integrálható különböző automatizálási rendszerekbe.
A megbízhatóság és tartósság érdekében az HMIST6600 terminál robusztus kivitelben készült. Az előlapi alumínium és a PC (polikarbonát) ház strapabíró védelmet biztosít. Az előlap IP65-ös védelemmel rendelkezik (megfelel az IEC 61131-2 szabványnak), míg a hátsó panel IP20 besorolású. A készülék NEMA 4 (beltéri használatra) és NEMA 13 (tokozásban) védelmi osztályba sorolható. Ellenáll a 147 m/s² erősségű ütéseknek 11 ms időtartamig (X, Y, Z irányokban, 3-szor ismételve) az IEC 61131-2 szabvány szerint. Rezgésállósága is kiemelkedő: ±3,5 mm (f = 5-9 Hz) és 9,8 m/s² (f = 9-150 Hz) az X, Y, Z irányokban, 10 cikluson keresztül (kb. 100 perc) az IEC 61131-2 szabványnak megfelelően. A terminál 0...50°C közötti üzemi hőmérséklet-tartományban és 10...90% nem kondenzálódó relatív páratartalom mellett működik megbízhatóan, és akár 2000 m tengerszint feletti magasságig használható. A beépített valósidejű óra biztosítja a pontos időmérést és az események időzítését.
Schneider Electric Magelis ST6 - HMIST6600 - HMI terminál műszaki adatok
Fő jellemzők
Termékcsalád: Harmony ST6
Termék vagy komponens típus: Érintőképernyő
Processzor: ARM Cortex-A8
Memória: 1 GB eszköz memória, 512 KB biztonsági memória, 128 MB felhasználói adatmemória
Kijelző és megjelenítés
Kijelző mérete: 12 hüvelyk
Kijelző típusa: Színes TFT LCD
Kijelző színek száma: 16 millió szín
Felbontás: 1280 x 800 pixel WXGA
Érintőpanel: Egyszeres érintésű analóg rezisztív
Háttérvilágítás élettartama: 50000 óra fehér fénnyel
Fényerő: 16 szint
Karakterkészlet: ASCII, ASCII (európai karakterek), kínai (egyszerűsített), japán (ANK, Kanji), Katakana, koreai, tajvani (hagyományos kínai)
Tápellátás és elektromos jellemzők
Névleges tápfeszültség: 24 V DC (+/- 20%)
Teljesítményfelvétel: 18,4 W
Bekapcsolási áram: 30 A
Csatlakozási lehetőségek
Ethernet port: 10/100BASE
Integrált csatlakozások: 1 COM1 soros port - 1 SUB-D 9 tűs anya - RS232C (sebesség: 2400...115200 bps) alul, 1 COM2 soros port - anya RJ45 - RS485 (sebesség: 2400...115200 bps) hátul, COM2 soros port (sebesség: 2400...187500 bps) hátul, 1 USB 2.0 Type A alul, 1 USB 2.0 micro B, 2 Ethernet
Támogatott protokollok
Letölthető protokollok: Modbus, Uni-TE, harmadik féltől származó protokollok
Kompatibilis márkák: Schneider Electric Modicon, Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley, Siemens Simatic
Mechanikai jellemzők
Rögzítési mód: 4 csavarral, 1,6...5 mm vastag panelre szerelhető (UL 61010-2-201 szerint), 4 csavarral (IEC 61131-2 szerint), 4 csavarral (IEC 61000-6-2 szerint)
Burkolat anyaga: PC (polikarbonát)
Előlap anyaga: Alumínium
Kivágás méretei: 295 x 217 mm panel kivágási méret
Magasság: 235 mm
Szélesség: 313 mm
Mélység: 50 mm
Környezeti jellemzők
Védettségi szabványok: IEC 61000-6-4, IEC 61000-6-2, IEC 61131-2, UL 61010-2-201, CSA C22.2 No 61010-2-201
Tanúsítványok: CSA, CE, UKCA
Üzemi hőmérséklet: 0...50 °C
Tárolási hőmérséklet: -20...60 °C
Relatív páratartalom: 10...90% nem kondenzálódó
Tengerszint feletti magasság: 2000 m
Védettségi fokozat: IP20 (hátsó panel) IEC 61131-2 szerint, IP65 (előlap) IEC 61131-2 szerint
NEMA védettség: NEMA 4 előlap (beltéri használatra), NEMA 13 előlap (tokozásban)
Ütésállóság: 147 m/s² 11 ms-ig (X, Y, Z irányokban, 3-szor) IEC 61131-2 szerint
Rezgésállóság: ±3,5 mm (f = 5...9 Hz) X, Y, Z irányokban 10 cikluson keresztül (kb. 100 perc) IEC 61131-2 szerint, 9,8 m/s² (f = 9...150 Hz)
