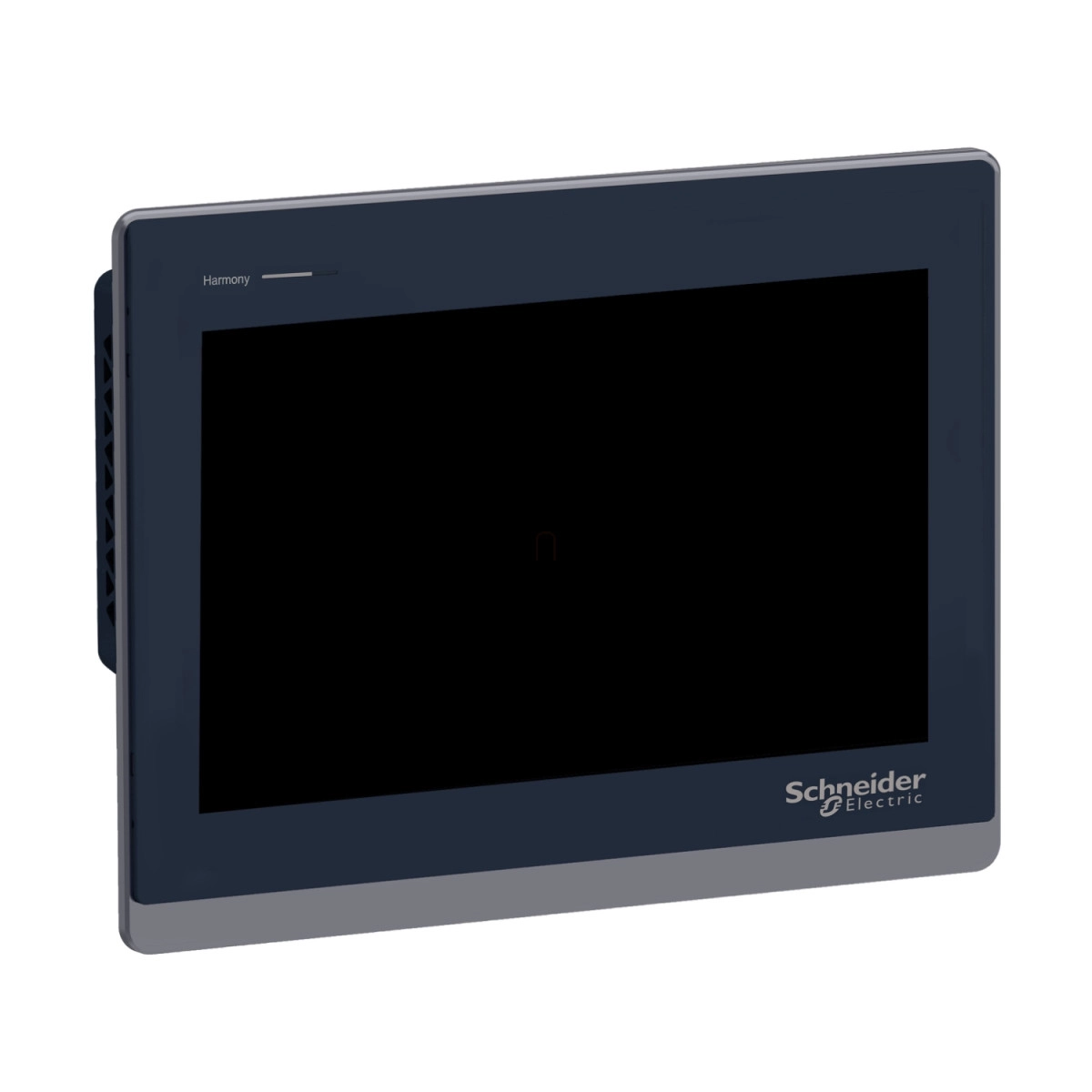

A Schneider Electric Harmony ST6 termékcsalád HMIST6500 típusú HMI (Human Machine Interface) érintőpaneles kijelzője kiváló megoldást kínál az ipari automatizálási rendszerek és gépek vezérléséhez, felügyeletéhez. Ez a 10 colos színes TFT LCD érintőképernyő ideális választás azoknak, akik megbízható, nagy felbontású kezelőfelületet keresnek ipari környezetbe.
A HMIST6500 modell 1024 x 600 pixeles WSVGA felbontású, 16 millió színt megjelenítő kijelzővel rendelkezik, amely kiváló vizualizációt biztosít. Az analóg rezisztív érintőpanel egyszerű és pontos kezelhetőséget nyújt akár kesztyűben is, ami ipari környezetben különösen hasznos tulajdonság. A kijelző 50000 órás fehér háttérvilágítási élettartammal büszkélkedhet, és 16 különböző fényerőszint beállítási lehetőséggel rendelkezik a különböző környezeti fényviszonyokhoz való optimális alkalmazkodás érdekében. A készülék sokoldalú karakterkészlettel is ellátott, amely támogatja az ASCII, ASCII (európai karakterek), kínai (egyszerűsített), japán (ANK, Kanji), koreai és tajvani (hagyományos kínai) karaktereket.
A HMIST6500 terminál ARM Cortex-A8 processzorral működik, és jelentős memóriakapacitással rendelkezik: 1 GB eszközmemória, 512 KB biztonsági mentési memória és 128 MB felhasználói adatmemória áll rendelkezésre. A készülék akár 200 alkalmazásoldal kezelésére is képes, ami elegendő a legtöbb ipari vezérlési feladathoz. A kommunikációs lehetőségek terén is kiemelkedő: 2 soros porttal rendelkezik (RS-232C és RS-485), 2 Ethernet csatlakozóval, USB 2.0 Type A és mikro B portokkal. Ez a gazdag csatlakozási lehetőség lehetővé teszi a készülék integrálását a legkülönfélébb ipari hálózatokba és rendszerekbe. A támogatott protokollok között megtalálható a Modbus, Uni-TE, és számos harmadik fél által gyártott PLC protokoll, beleértve a Schneider Electric Modicon, Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley és Siemens Simatic rendszereket.
Az ipari környezet kihívásaira tervezve, a HMIST6500 kivételes tartóssággal és védelemmel rendelkezik. Az előlap alumínium anyagból készült, míg a burkolat PC (polikarbonát). A készülék IP65 védettséggel rendelkezik az előlapon és IP20 védettséggel a hátlapon, valamint megfelel a NEMA 4 (beltéri használat) és NEMA 13 (tokozásban) előírásoknak. A panel 147 m/s² ütésállóságot és ±3,5 mm (f = 5…9 Hz), illetve 9,8 m/s² (f = 9…150 Hz) rezgésállóságot kínál. A működési hőmérséklettartomány 0-50°C, a relatív páratartalom tartomány pedig 10-90% (nem kondenzálódó), ami alkalmassá teszi a különböző ipari környezetekben való használatra. A beépített valós idejű óra 0-50°C és 10-90% RH tartományban működik. A készülék 24V DC tápfeszültséggel működik (±20%), áramfelvétele 12,6W. A beépített státuszjelző LED-ek különböző színekkel és világítási módokkal jelzik az operációs állapotokat, például az offline/online módot, a szoftver indulását vagy a tápellátás állapotát.
Schneider Electric Magelis ST6 - HMIST6500 - HMI terminál műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony ST6
Termék vagy komponens típusa: Érintőpanel kijelző
Processzor: ARM Cortex-A8
Memória: 1 GB eszközmemória, 512 KB biztonsági mentési memória, 128 MB felhasználói adatmemória
Kijelző
Kijelző mérete: 10 hüvelyk
Kijelző típusa: Színes TFT LCD
Szín: 16 millió szín
Felbontás: 1024 x 600 pixel WSVGA
Érintőpanel: Analóg rezisztív, egyérintéses
Háttérvilágítás élettartama: 50000 óra fehér fénnyel
Fényerő: 16 fokozat
Karakter és nyelv
Karakter készlet: ASCII, ASCII (európai karakterek), kínai (egyszerűsített), japán (ANK, Kanji), Katakana, koreai, tajvani (hagyományos kínai)
Elektromos paraméterek
Névleges tápfeszültség: 24 V DC (+/- 20 %)
Teljesítményfelvétel: 12,6 W
Bekapcsolási áram: 30 A
Jelzések
Helyi jelzés: Állapotjelző LED zöld (folyamatos offline esetén), zöld (folyamatos működés közben), zöld (villogó működés közben), zöld (halványuló készenléti állapotban), narancssárga (villogó szoftver indításakor), piros (folyamatos bekapcsolt állapotban), piros (villogó működés közben), piros (nem világít kikapcsolt állapotban)
Kapacitás
Oldalak száma: 200 alkalmazás oldal
Csatlakozások
Ethernet port: 10/100BASE
Integrált csatlakozás típusa: 1 COM1 soros link - 1 SUB-D 9 tűs anya - RS232C (sebesség: 2400...115200 bps) alul, 1 COM2 soros link - anya RJ45 - RS485 (sebesség: 2400...115200 bps) hátul, COM2 soros link (sebesség: 2400...187500 bps) hátul, 1 USB 2.0 A-típusú alul, 1 USB 2.0 mikro B-típusú, 2 Ethernet
Tápellátás: Külső tápegység
Valós idejű óra: Beépített 0...50 °C, beépített 10...90 % RH
Protokollok
Letölthető protokollok: Modbus, Uni-TE, Harmadik féltől származó protokollok
Márkatámogatás: Schneider Electric Modicon, Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley, Siemens Simatic
Mechanikai tulajdonságok
Rögzítési mód: 4 csavarral, 1,6...5 mm vastag panelra szerelve (megfelel az UL 61010-2-201 előírásnak), 4 csavarral az IEC 61131-2 szerint, 4 csavarral az IEC 61000-6-2 szerint
Burkolat anyaga: PC
Előlap anyaga: Alumínium
Jelölések: CE
Méretek
Kivágási méretek: 255 x 185 mm panel kivágási méret
Magasság: 203 mm
Szélesség: 273 mm
Mélység: 47 mm
Környezeti paraméterek
Mikrokimaradás elleni védelem: 10 ms
Szabványok: IEC 61000-6-4, IEC 61000-6-2, IEC 61131-2, UL 61010-2-201, CSA C22.2 No 61010-2-201
Termékbizonyítványok: CSA, CE, UKCA
Irányelvek: 2014/35/EU - kisfeszültségi irányelv, 2014/30/EU - elektromágneses kompatibilitás
Üzemi környezeti hőmérséklet: 0…50 °C
Tárolási környezeti hőmérséklet: -20…60 °C
Relatív páratartalom: 10…90 % nem kondenzálódó
Üzemi magasság: 2000 m
IP védettségi fokozat: IP20 (hátsó panel) az IEC 61131-2 szerint, IP65 (előlap) az IEC 61131-2 szerint
NEMA védettségi fokozat: NEMA 4 előlap (beltéri használatra), NEMA 13 előlap (házban)
Ütésállóság: 147 m/s² 11 ms ideig (X, Y, Z irányok, 3 alkalommal) az IEC 61131-2 szerint
Rezgésállóság: +/- 3,5 mm (f = 5…9 Hz) X, Y, Z irányokban 10 ciklus (kb. 100 perc) az IEC 61131-2 szerint, 9,8 m/s² (f = 9…150 Hz)
