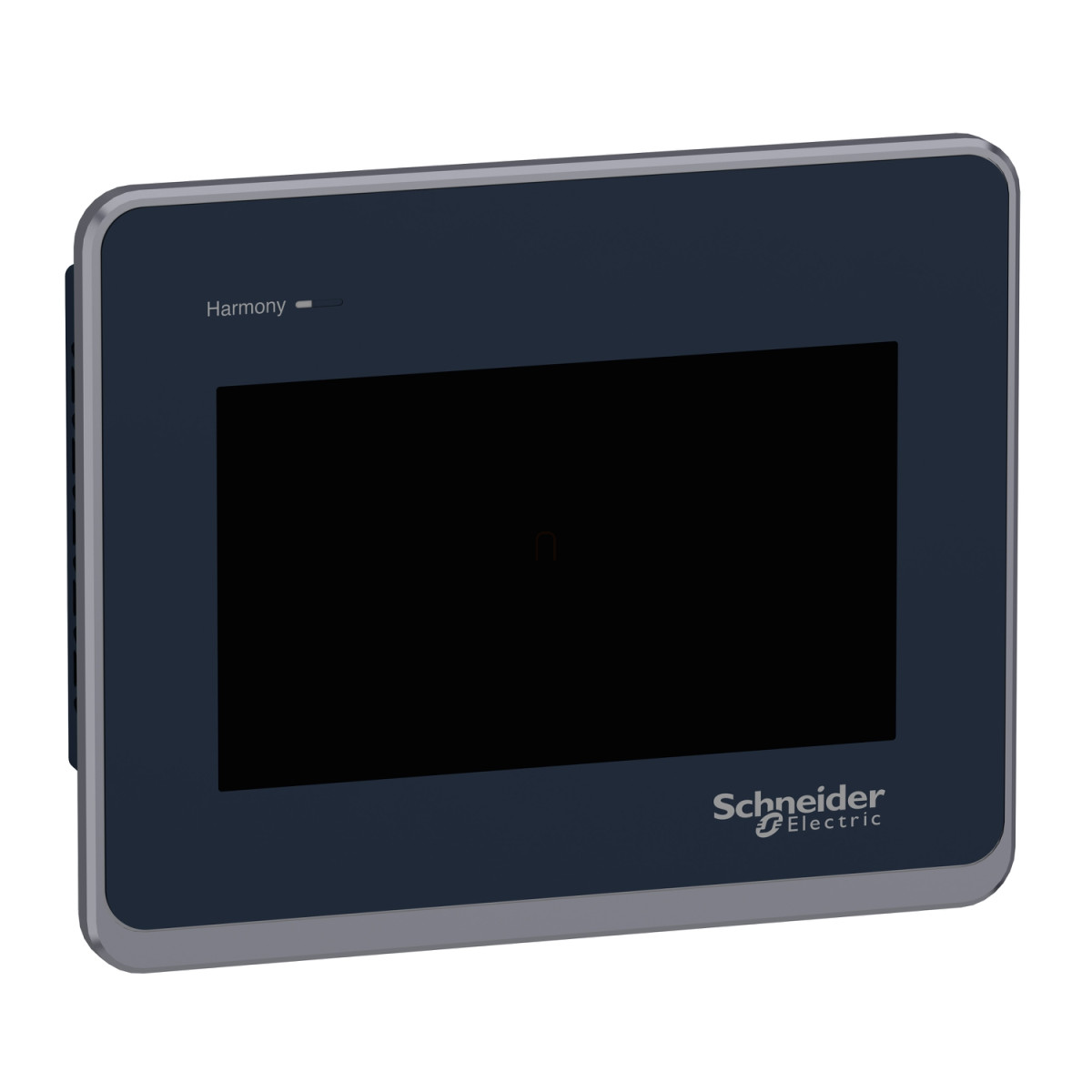

A Schneider Electric Harmony ST6 érintőpanel termékcsalád HMIST6200 típusú kijelzője egy professzionális HMI (Human-Machine Interface) megoldást kínál ipari automatizálási rendszerekhez. Ez a kompakt, 4 inch-es érintőképernyő tökéletes választás olyan alkalmazásokhoz, ahol korlátozott a beépítési tér, ugyanakkor szükség van egy megbízható és sokoldalú ember-gép kommunikációs felületre.
A HMIST6200 érintőpanel egy 480 x 272 pixel felbontású, színes TFT LCD kijelzővel rendelkezik, amely lenyűgöző, 16 millió színt képes megjeleníteni. Az analóg rezisztív érintőpanel lehetővé teszi a precíz vezérlést még kesztyűben is, ami ipari környezetben különösen hasznos lehet. A kijelző 50 000 órás háttérvilágítási élettartammal rendelkezik fehér színben, és 16 különböző fényerőszint beállítására ad lehetőséget, így mindig optimálisra állíthatod a láthatóságot a környezeti fényviszonyoknak megfelelően. A készülékház elülső része alumíniumból készült, ami elegáns megjelenést és tartósságot biztosít, míg az IP65-ös védettségű előlap és az IP20-as hátlap megfelelő védelmet nyújt az ipari környezetben is.
Kommunikációs lehetőségek terén a HMIST6200 rendkívül rugalmas: egy COM1 soros csatlakozóval (RS232C/RS485), egy Ethernet porttal (10/100BASE), valamint USB 2.0 Type A és mikro B csatlakozókkal rendelkezik. Így könnyen integrálható különböző gyártók PLC-ivel, többek között a Schneider Electric Modicon, Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley és Siemens Simatic rendszerekkel. A panel támogatja a Modbus, Uni-TE és egyéb külső protokollokat is. Az eszköz 512 MB készülékmemóriával, 128 MB felhasználói adatmemóriával és 512 KB biztonsági memóriával rendelkezik, és akár 200 alkalmazásoldal tárolására képes. A beépített valós idejű óra 0...50 °C és 10...90% relatív páratartalom között működik megbízhatóan.
A HMIST6200 panel robusztus kialakításának köszönhetően kiválóan ellenáll a szélsőséges ipari környezeti hatásoknak is. Működési hőmérséklet-tartománya 0...50 °C, tárolási hőmérséklet-tartománya pedig -20...60 °C között van, 10-90% nem-kondenzálódó páratartalom mellett. Az eszköz 2000 méteres tengerszint feletti magasságig használható. Ütésállósága 147 m/s² 11 ms időtartamig, rezgésállósága pedig ±3,5 mm (5-9 Hz között) és 9,8 m/s² (9-150 Hz között) az IEC 61131-2 szabvány szerint. Elektromágneses kompatibilitás tekintetében megfelel az IEC 61000-4-4 és IEC 61000-4-2 szabványoknak, elektrosztatikus kisülés elleni védelme 6 kV kontakt kisülés és 8 kV légkisülés esetén. A panel rögzítése kétféleképpen történhet: vagy két csavarral, 1,6-5 mm vastag panelre szerelve (UL 61010-2-201 szerint), vagy rugós rögzítőkkel.
Schneider Electric Magelis ST6 - HMIST6200 - HMI terminál műszaki adatok
Általános jellemzők
Termékcsalád: Harmony ST6
Terméktípus: Érintőképernyős panel
Processzor: ARM Cortex-A8
Memória: 512 MB eszközmemória, 128 MB felhasználói adatmemória, 512 KB biztonsági memória
Kijelző jellemzők
Kijelző méret: 4 inch
Kijelző típus: Színes TFT LCD
Színmélység: 16 millió szín
Felbontás: 480 x 272 pixel
Érintőpanel: Egyérintéses analóg rezisztív
Háttérvilágítás élettartam: 50000 óra fehér színnel
Fényerő: 16 szint
Kommunikáció
Ethernet: 10/100BASE
Csatlakozási lehetőségek: 1 COM1 soros kapcsolat - 1 SUB-D 9 tűs anya - RS232C/RS485 (sebesség: 2400...115200 bps) alul, COM1 soros kapcsolat (sebesség: 2400...187500 bps) hátul, 1 USB 2.0 type A hátul, 1 USB 2.0 type micro B alul, 1 Ethernet - anya RJ45 - RS485
Letölthető protokollok: Modbus, Uni-TE, Harmadik féltől származó protokollok
Kompatibilitás
Támogatott eszközök: Schneider Electric Modicon, Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley, Siemens Simatic
Elektromos jellemzők
Tápfeszültség: 24 V DC (+/- 20 %)
Teljesítményfelvétel: 6.9 W
Bekapcsolási áram: 30 A
Jelzések
LED állapotjelzés: Zöld LED, folyamatos offline állapotban, Zöld LED, folyamatos működés közben, Zöld LED, villogó működés közben, Zöld LED, halvány készenlétben, Narancs LED, villogó szoftver indításkor, Piros LED, folyamatos tápellátás bekapcsolt állapotban, Piros LED, villogó működés közben, Piros LED, kikapcsolt állapotban tápellátás nélkül
Mechanikai jellemzők
Rögzítési mód: 2 csavarral, 1.6...5 mm vastag panelra szerelve az UL 61010-2-201 szerint, 2 csavarral az IEC 61131-2 szerint, 2 csavarral az IEC 61000-6-2 szerint
Burkolat anyaga: PC
Előlap anyaga: Alumínium
Jelölés: CE
Kivágási méretek: 118.5 x 92.5 mm panel kivágási méret
Magasság: 108.5 mm
Szélesség: 134.5 mm
Mélység: 43 mm
Környezeti feltételek
Működési hőmérséklet: 0...50 °C
Tárolási hőmérséklet: -20...60 °C
Relatív páratartalom: 10...90 % nem-kondenzálódó
Működési magasság: 2000 m
IP védettség: IP20 (hátsó panel) az IEC 61131-2 szerint, IP65 (előlap) az IEC 61131-2 szerint
NEMA védettség: NEMA 4 előlap (beltéri használatra), NEMA 13 előlap (burkolatban)
Ütésállóság: 147 m/s² 11 ms időtartamra (X, Y, Z irányokban 10 ciklus) az IEC 61131-2 szerint
Rezgésállóság: +/- 3.5 mm (f = 5...9 Hz) X, Y, Z irányokban 10 ciklus az IEC 61131-2 szerint, 9.8 m/s² (f = 9...150 Hz)
