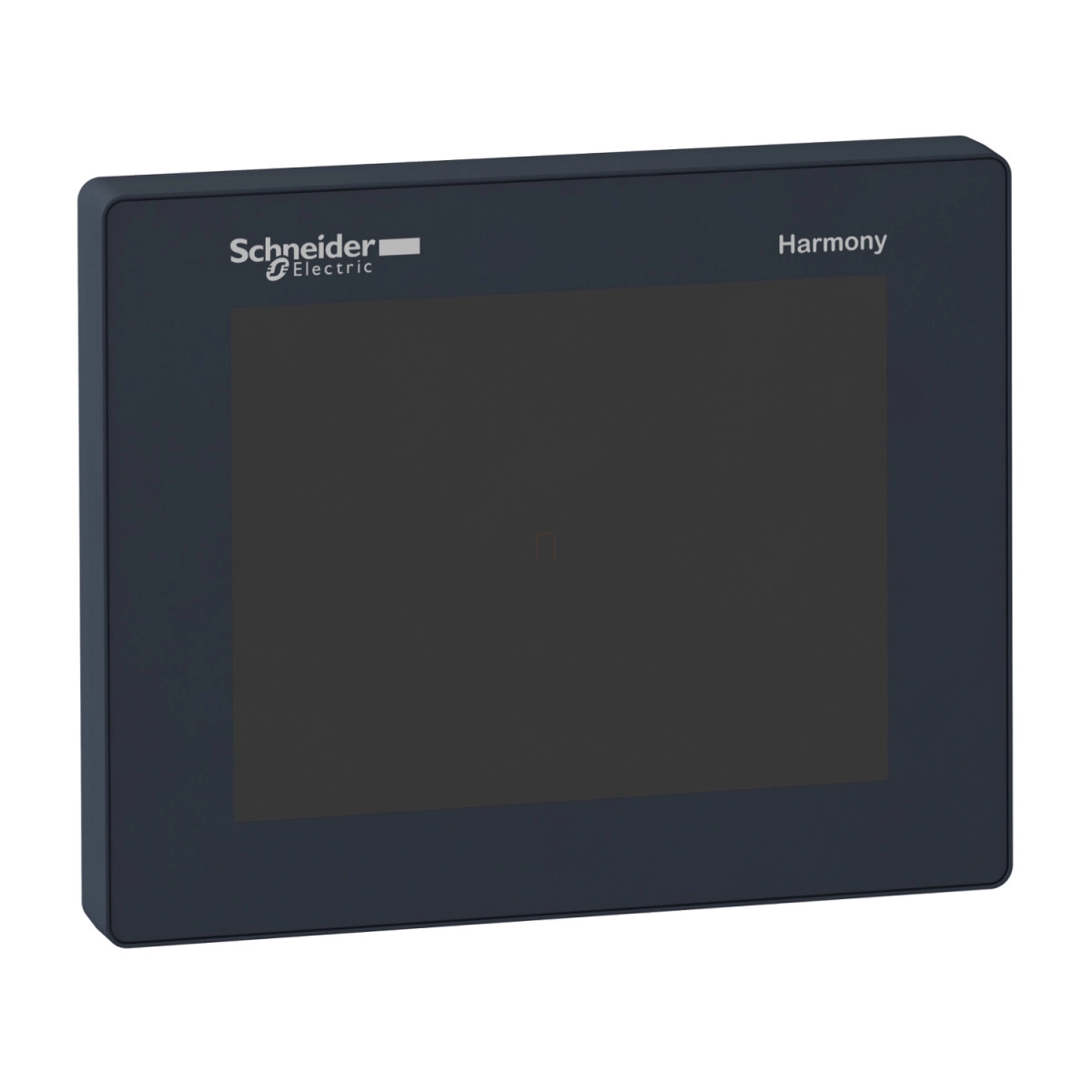

A Schneider Electric Harmony SCU termékcsaládjába tartozó HMIS85 egy kompakt, 5,7 inches méretű érintőképernyős HMI kijelző modul, amely ipari automatizálási és vezérlési rendszerekhez nyújt professzionális megoldást. A készülék kiváló megjelenítési minőséget biztosít a 320 x 240 pixeles QVGA felbontásának és a háttérvilágítással ellátott színes TFT LCD kijelzőjének köszönhetően. Az analóg érintőpanel intuitív kezelhetőséget biztosít a felhasználók számára, így könnyedén navigálhatsz és vezérelheted az ipari berendezéseket.
Az HMIS85 kijelző modul kiemelkedő tartóssággal rendelkezik, amit a 65536 színt megjelenítő háttérvilágítás 50000 órás élettartama is bizonyít. A fényerő 16 különböző szinten állítható közvetlenül az érintőpanelen keresztül, így mindig az adott környezeti feltételekhez igazíthatod a láthatóságot. A széles látószög – vízszintesen 60° balra és jobbra, függőlegesen 40° felfelé és 60° lefelé – biztosítja, hogy különböző pozíciókból is jól leolvasható legyen a kijelzett információ, ami ipari környezetben különösen hasznos tulajdonság.
Az HMIS85 modell sokféle karakterkészletet támogat, beleértve a koreai, egyszerűsített kínai, ASCII, hagyományos tajvani és japán (ANK, Kanji) írásmódokat, ami nemzetközi környezetben is rugalmas alkalmazhatóságot biztosít. A készülék kompakt kialakítású, méretei: 129,15 mm magasság, 163 mm szélesség és 129,4 mm mélység, nettó tömege mindössze 0,405 kg. A termék rendelkezik UKCA tanúsítvánnyal, ami garantálja a minőséget és a szabványoknak való megfelelést.
A Schneider Electric HMIS85 kijelző modul telepítéséhez részletes szerelési útmutató áll rendelkezésre, amely kétféle rögzítési módot ismertet: elforgatásgátló T-elem nélküli, valamint elforgatásgátló T-elemmel történő szerelést. A dokumentációban pontos méretrajzok találhatók a megfelelő kivágás elkészítéséhez, ami biztosítja a problémamentes installációt különböző alkalmazási területeken. Az HMIS85 cikkszámú termék kiváló választás lehet olyan automatizálási projektekhez, ahol kompakt méretű, mégis megbízható és jól látható HMI interfészre van szükség.
Schneider Electric Magelis SCU - HMIS85 - HMI tartalék alkatrész, HMI STU - SCU 5,7" kijelző modul műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony SCU
Terméktípus: Kis méretű érintőképernyős HMI kijelző
Kijelző mérete: 5,7 hüvelyk
Képfelbontás: 320 x 240 pixel QVGA
Kijelző tulajdonságok
Kijelző típus: Háttérvilágított LED színes TFT LCD
Érintőpanel: Analóg
Háttérvilágítás élettartama: 50000 óra 65536 színnel
Fényerő: 16 szint, az érintőpanelen keresztül állítható
Látószög (vízszintes x függőleges): 60° balra, 60° jobbra, 40° felfelé, 60° lefelé
Karakterkészletek: Koreai, Kínai (egyszerűsített), ASCII, Tajvani (hagyományos kínai), Japán (ANK, Kanji)
Fizikai jellemzők
Magasság: 129,15 mm
Szélesség: 163 mm
Mélység: 129,4 mm
Nettó tömeg: 0,405 kg
Tanúsítványok és megfelelőség
Terméktanúsítványok: UKCA
Szerelési információk
Elforgatásgátló T-elem nélküli szerelés méretei:
A: 22,50-0,30 mm
B(1): 1,5...6 mm
B(2): 3...6 mm
Elforgatásgátló T-elemmel történő szerelés méretei:
C: 30-0,20 mm
D: 4-0,20 mm
