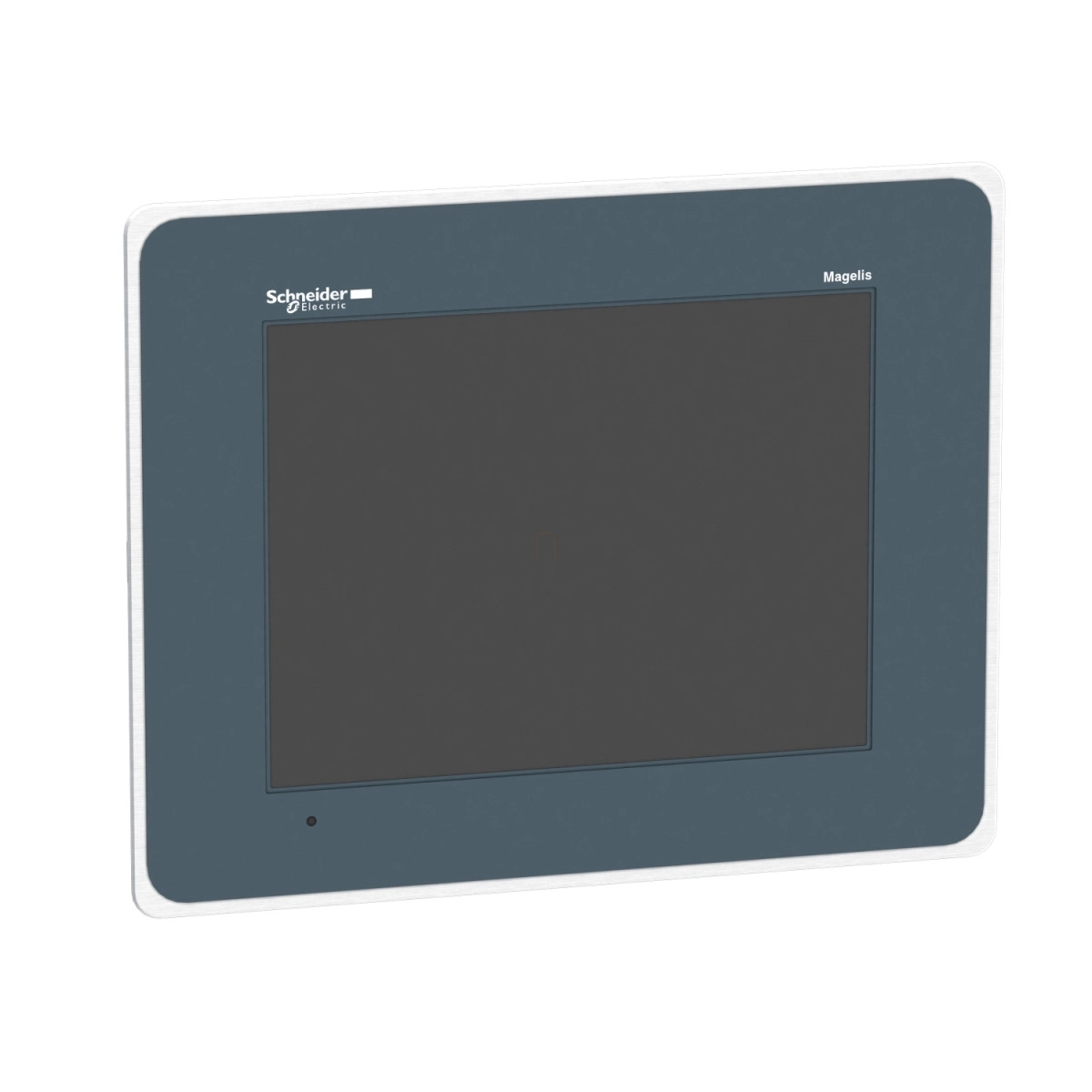

A Schneider Electric Harmony GTO termékcsaládba tartozó HMIGTO6315 egy csúcskategóriás, 12,1 colos érintőképernyős kezelőpanel, amely ipari környezetben való használatra készült. A 800 x 600 pixeles SVGA felbontású, TFT technológiájú kijelző 65536 színárnyalat megjelenítésére képes, ami kiváló grafikus felhasználói felületet biztosít a komplex ipari folyamatok vizualizációjához és irányításához.
A panel működését az ARM926EJ-S processzor biztosítja, amely a 96 MB flash EPROM memóriával együtt elegendő teljesítményt nyújt a Vijeo Designer szoftvercsomaggal készített alkalmazások futtatásához. Az eszköz 512 KB belső RAM-mal rendelkezik, amelyet lítium akkumulátor véd az adatvesztéstől. Ez az akkumulátor 100 napos autonómiát biztosít, feltöltése 5 napot vesz igénybe, élettartama pedig 10 év. A memória bővíthető SD vagy SDHC kártyával (max. 32 GB), amely alkalmas programok, receptek vagy adatok tárolására. Az eszköz kommunikációs lehetőségei sokoldalúak: RS232C és RS485 soros portok, Ethernet csatlakozás (10BASE-T/100BASE-TX, IEEE 802.3), valamint USB 2.0 (Type A és mini B) portok állnak rendelkezésre. A különböző gyártók eszközeivel való kommunikációt támogatja, többek között a Schneider Electric Modicon Modbus, Modbus TCP, Uni-TE, Modbus Plus és FIPWAY protokollok mellett harmadik féltől származó protokollokat is, mint például Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley és Siemens Simatic.
A HMIGTO6315 panel fizikai kialakítása is figyelemreméltó: rozsdamentes acél 304 előlappal rendelkezik, amely IP66K védelmi szintet biztosít (a hátlap IP20 védelemmel rendelkezik), így ellenáll a pornak és vízsugárnak. A panel NEMA 4X minősítéssel is rendelkezik beltéri használatra. A beépítés síkba történhet, 8 anyával vagy 4 L-konzollal rögzíthető. Méretei: 359 mm szélesség, 285 mm magasság és 56 mm mélység. Az üzemi hőmérséklet-tartomány 0-55°C, a relatív páratartalom 10-90% között lehet kondenzáció nélkül. Az eszköz különböző LED-ekkel jelzi az állapotokat, beleértve a tápellátást, a működést, a szoftver indítását, az adatátvitelt és az SD kártya jelenlétét.
A panel tápellátása 24 V DC (19,2-28,8 V tartományban), a maximális teljesítményfelvétel 17 W, de ez csökkenthető, ha a háttérvilágítás ki van kapcsolva (7 W) vagy tompítva van (8 W). A háttérvilágítás élettartama 50000 óra fehér fénynél 25°C-on, fényereje 16 szinten szabályozható mind a szoftveren, mind az érintőpanelen keresztül. A resistive film technológiájú érintőképernyő 1024 x 1024-es érzékenységi zónával rendelkezik és 1 millió ciklusra tervezett. Az eszköz különböző karakterkészleteket támogat, beleértve a japán, ASCII (európai), tajvani (hagyományos kínai), kínai (egyszerűsített) és koreai betűtípusokat. A HMIGTO6315 panel standard tartozéka egy védőborítás, amely védi a kijelzőt a szennyeződésektől és sérülésektől.
Schneider Electric Magelis GTO - HMIGTO6315 - általános HMI terminál, 12,1", 800x600 SVGA, rozsdamentes műszaki adatok
Fő jellemzők
Termékcsalád: Harmony GTO
Termék vagy komponens típusa: Fejlett érintőképernyős panel
Kijelző színe: 65536 szín
Kijelző mérete: 12,1 hüvelyk
Tápellátás: Külső forrás
Akkumulátor típusa: Lítium akkumulátor belső RAM-hoz, autonómia: 100 nap, töltési idő = 5 nap, akkumulátor élettartam = 10 év
Mellékelt felszerelés: 1 védőburkolat
Processzor neve: ARM926EJ-S
Szoftvercsomag: Vijeo Designer
Kiegészítő specifikációk
Terminál típusa: Érintőképernyős kijelző
Kijelző típusa: Háttérvilágítású színes TFT LCD
Kijelző felbontás: 800 x 600 pixel SVGA
Érintésérzékeny zóna: 1024 x 1024
Érintőpanel: Ellenállásos fólia, 1000000 ciklus
Háttérvilágítás élettartama: 50000 óra fehér fény 25 °C-on
Fényerő: 16 szint - vezérlés érintőpanellel
16 szint - vezérlés szoftverrel
Karakterkészlet: Japán (ANK, Kanji)
ASCII (európai karakterek)
Tajvani (hagyományos kínai)
Kínai (egyszerűsített kínai)
Koreai
[Us] névleges tápfeszültség: 24 V DC
Tápfeszültség határok: 19,2...28,8 V
Bekapcsolási áram: 30 A
Maximális teljesítményfelvétel W-ban: 12 W, ha nincs tápellátás a külső eszközökhöz
7 W, ha a háttérvilágítás KI van kapcsolva
8 W, ha a háttérvilágítás tompított
17 W
Jelzések
Helyi jelzés: Állapot LED zöld, folyamatos offline állapotban
Állapot LED zöld, folyamatos működés közben
Állapot LED narancssárga, villogó szoftver indításkor
Állapot LED piros, folyamatos tápellátáskor (BE)
Állapot LED színtelen, halvány tápellátás nélkül (KI)
COM2 LED sárga, folyamatos adatátvitel közben
COM2 LED sárga, halvány, ha nincs adatátvitel
SD kártya LED zöld, folyamatos ha kártya be van helyezve
SD kártya LED zöld, halvány ha kártya nincs behelyezve vagy nincs hozzáférés
Memória és adattárolás
Memória leírása: Flash EPROM, 96 MB
Biztonsági mentéssel ellátott adatok: 512 KB belső RAM (SRAM)
Adattároló eszköz: SD kártya, <= 32 GB
SDHC kártya, <= 32 GB
Kommunikáció
Letölthető protokollok: Schneider Electric Modicon Modbus
Schneider Electric Modicon Uni-TE
Schneider Electric Modicon Modbus Plus
Schneider Electric Modicon FIPWAY
Mitsubishi Melsec harmadik féltől származó protokollok
Omron Sysmac harmadik féltől származó protokollok
Rockwell Automation Allen-Bradley harmadik féltől származó protokollok
Siemens Simatic harmadik féltől származó protokollok
Schneider Electric Modicon Modbus TCP
Integrált csatlakozás típusa: COM1 soros link SUB-D 9, interfész: RS232C, átviteli sebesség: 2400...115200 bps
COM2 soros link RJ45, interfész: RS485, átviteli sebesség: 2400...115200 bps
COM2 soros link RJ45, interfész: RS485, átviteli sebesség: 187,5 kbps kompatibilis Siemens MPI-vel
Ethernet RJ45, interfész: 10BASE-T/100BASE-TX
Ethernet RJ45, interfész: IEEE 802.3
USB 2.0 A típus
USB 2.0 mini B típus
Fizikai jellemzők
Termék szerelése: Süllyesztett szerelés
Rögzítési mód: 8 anyával
4 L konzollal
Előlap anyaga: Rozsdamentes acél 304
Készülékház anyaga: PPT
Hűtés típusa: Természetes konvekció
Szélesség: 359 mm
Magasság: 285 mm
Mélység: 56 mm
Nettó súly: 3 kg
Környezeti specifikációk
Szabványok: IEC 61000-6-2
UL 508
IEC 61131-2
Termék tanúsítványok: CE
C-Tick
cULus
KCC
UKCA
UKEX
Üzemi környezeti hőmérséklet: 0...55 °C
Tárolási környezeti hőmérséklet: -20...60 °C
Relatív páratartalom: 10...90 % kondenzáció nélkül
Üzemi magasság: < 2000 m
IP védelmi fokozat: IP20 (hátlap) megfelel az IEC 60529 szabványnak
IP66K (előlap) megfelel az IEC 60529 szabványnak
IP66K (előlap) megfelel a DIN 40050-9 szabványnak
NEMA védelmi fokozat: NEMA 4X előlap (beltéri használatra)
Ütésállóság: 147 m/s² 3 ütés minden irányban X, Y és Z megfelel az IEC 61131-2 szabványnak
Rezgésállóság: 3,5 mm (f = 5...9 Hz) - X, Y, Z irányokban 10 ciklusra (kb. 100 perc) - megfelel az IEC 61131-2 szabványnak
1 gn (f = 9...150 Hz) - X, Y, Z irányokban 10 ciklusra (kb. 100 perc) - megfelel az IEC 61131-2 szabványnak
Elektrosztatikus kisülésállóság: 6 kV érintkezési kisülés megfelel az IEC 61000-4-2 3. szintjének
