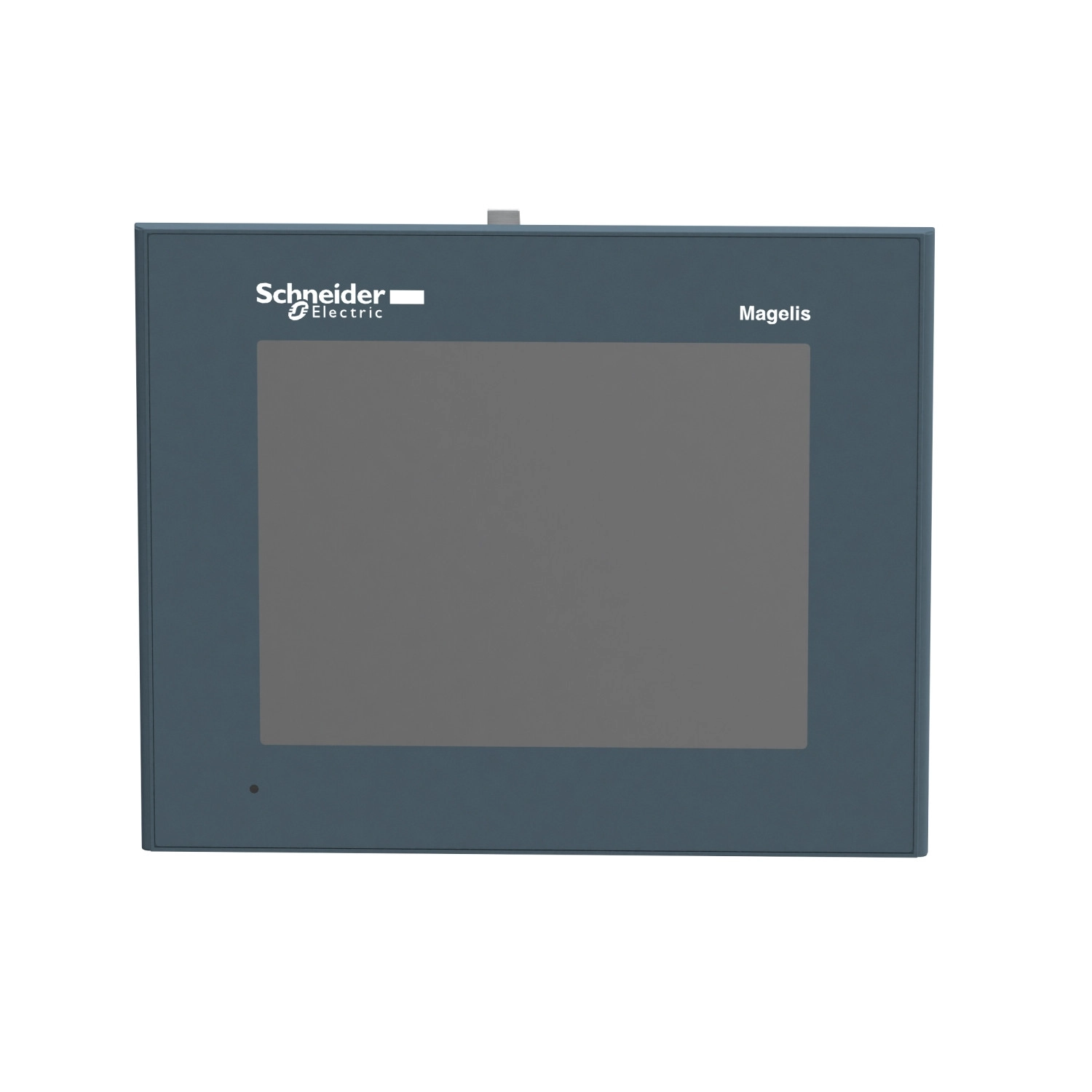

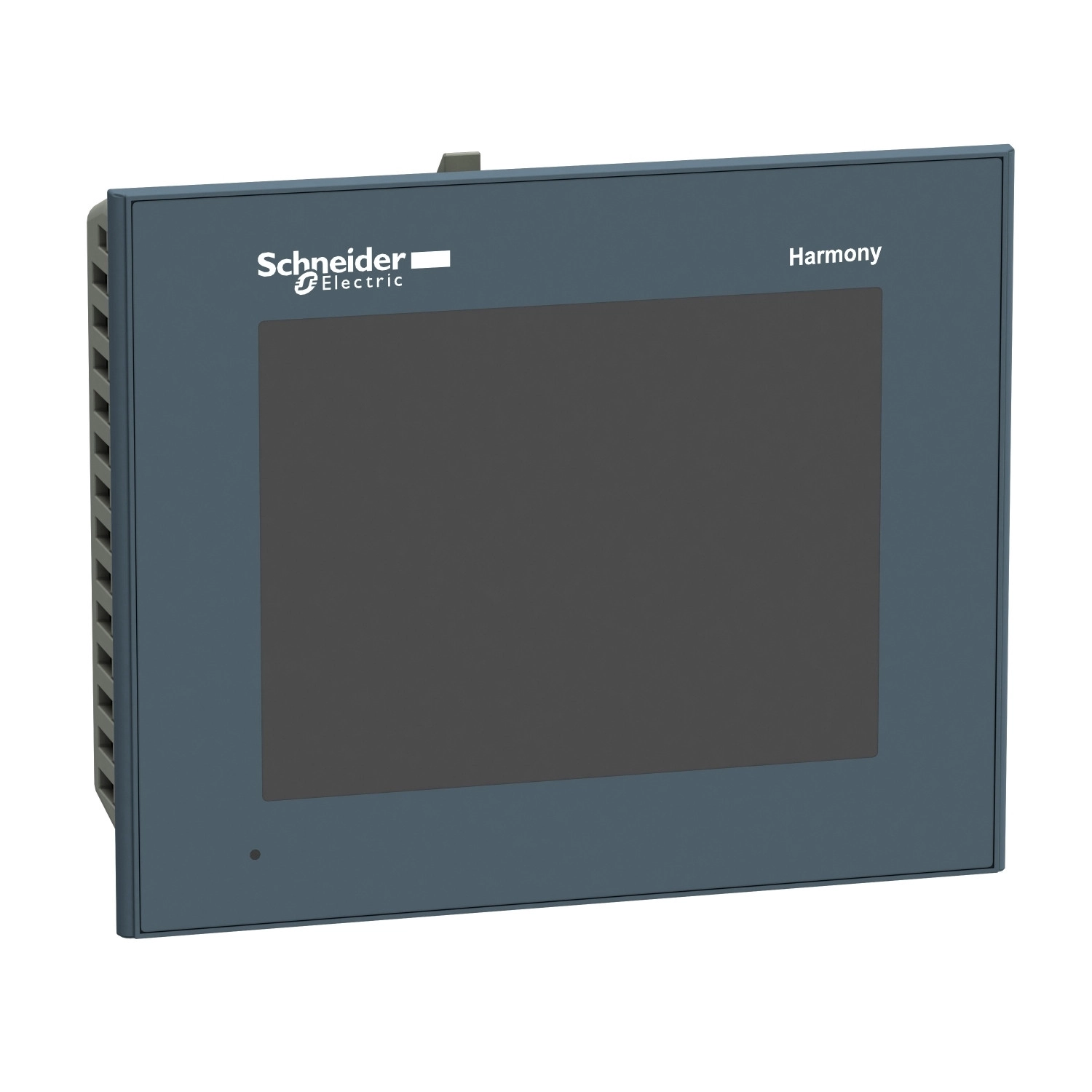

A Schneider Electric Harmony GTO termékcsaládba tartozó HMIGTO2300 egy fejlett érintőképernyős panel, amely ipari automatizálási feladatokhoz és ember-gép interfész (HMI) alkalmazásokhoz nyújt professzionális megoldást. Ez az 5,7 inches méretű kijelző a kiváló minőségű TFT technológiát alkalmazva 65536 különböző szín megjelenítésére képes, ami ideálissá teszi komplex vizualizációs feladatokhoz.
A HMIGTO2300 panel 320 x 240 pixeles QVGA felbontással rendelkezik, amely elegendő részletességet biztosít az ipari folyamatok megjelenítéséhez. A készülék rezisztív filmes érintőpanellel van felszerelve, amely 1 millió műveleti ciklust is kibír, így hosszú távú, megbízható működést garantál még a legigényesebb ipari környezetben is. Az érintésérzékeny zóna 1024 x 1024 pontos precizitással rendelkezik, ami rendkívül pontos kezelést tesz lehetővé. A háttérvilágítás élettartama lenyűgöző: 50000 óra fehér fény 25°C-on, emellett a fényerő 16 különböző szinten állítható, akár érintőpanelen, akár szoftveres úton.
A készülék ARM926EJ-S processzort és 64 MB Flash EPROM memóriát tartalmaz, ami biztosítja a gyors és megbízható működést. Adatmentésre 128 kB-os belső RAM (SRAM) áll rendelkezésre. A panel támogatja a különböző karakterkészleteket, beleértve a kínai (egyszerűsített), koreai, ASCII (európai karakterek), japán (ANK, Kanji) és tajvani (hagyományos kínai) nyelveket, így nemzetközi környezetben is jól használható. A szoftvercsomag, amely a Vijeo Designer, lehetővé teszi a hatékony programozást és testreszabást. A HMIGTO2300 panel számos kommunikációs protokollt támogat, köztük a Schneider Electric saját Modbus, Uni-TE, Modbus Plus és FIPWAY protokolljait, valamint több harmadik fél gyártóinak protokolljait, mint a Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley és Siemens Simatic.
A panel 24 V DC névleges tápfeszültséggel működik, 19,2-28,8 V-os tartománnyal. A maximális teljesítményfelvétel 10,5 W, de ez jelentősen csökkenthető, ha a háttérvilágítás ki van kapcsolva (4,5 W) vagy tompított (5 W). A beépített lítium elem biztosítja a belső RAM adatainak megőrzését akár 100 napig is áramkimaradás esetén, töltési ideje 5 nap, élettartama pedig 10 év. A készülék állapotát különböző LED-ek jelzik: státusz LED (zöld, narancssárga, piros), COM2 LED (sárga) és SD kártya LED (zöld), így a működési állapot mindig jól nyomon követhető.

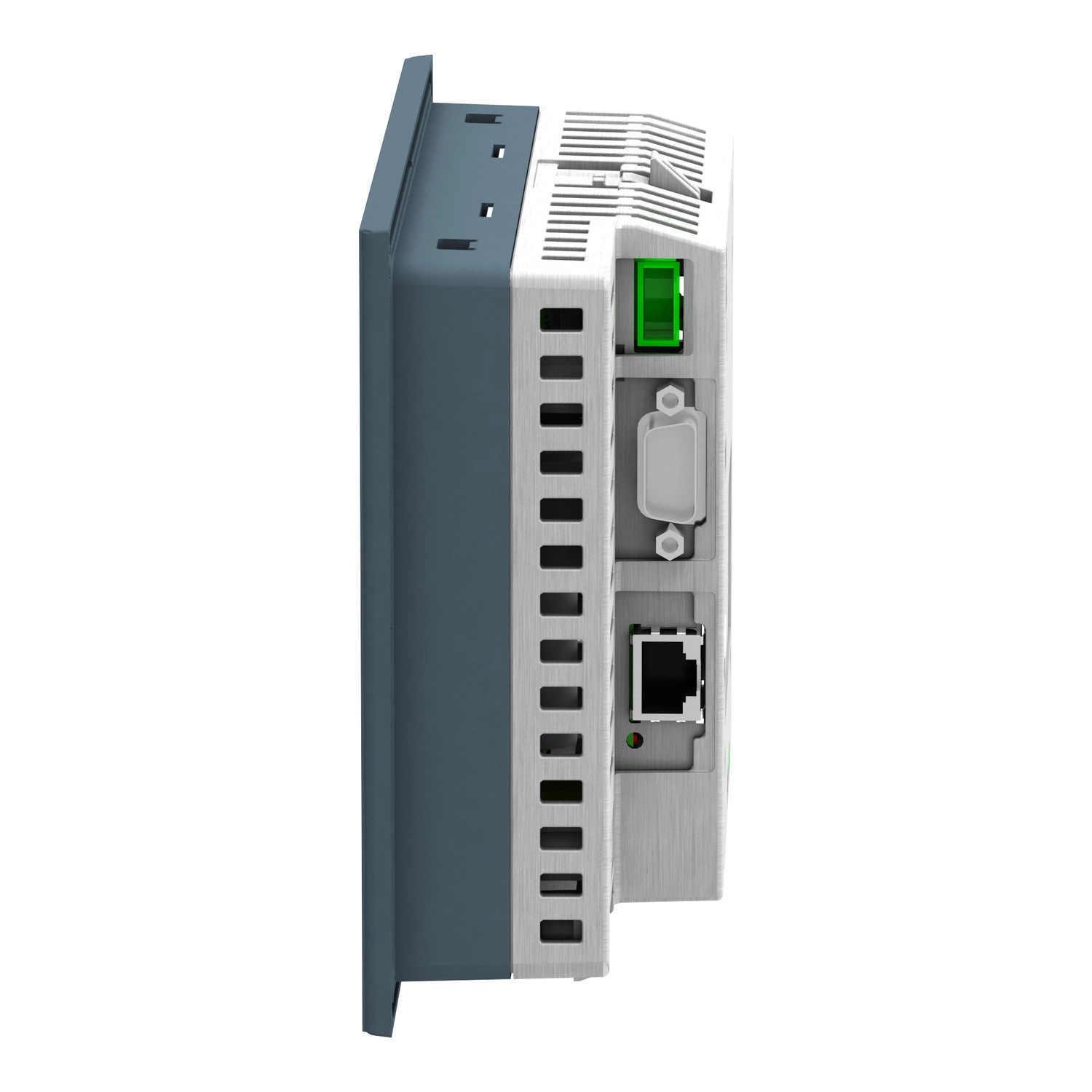

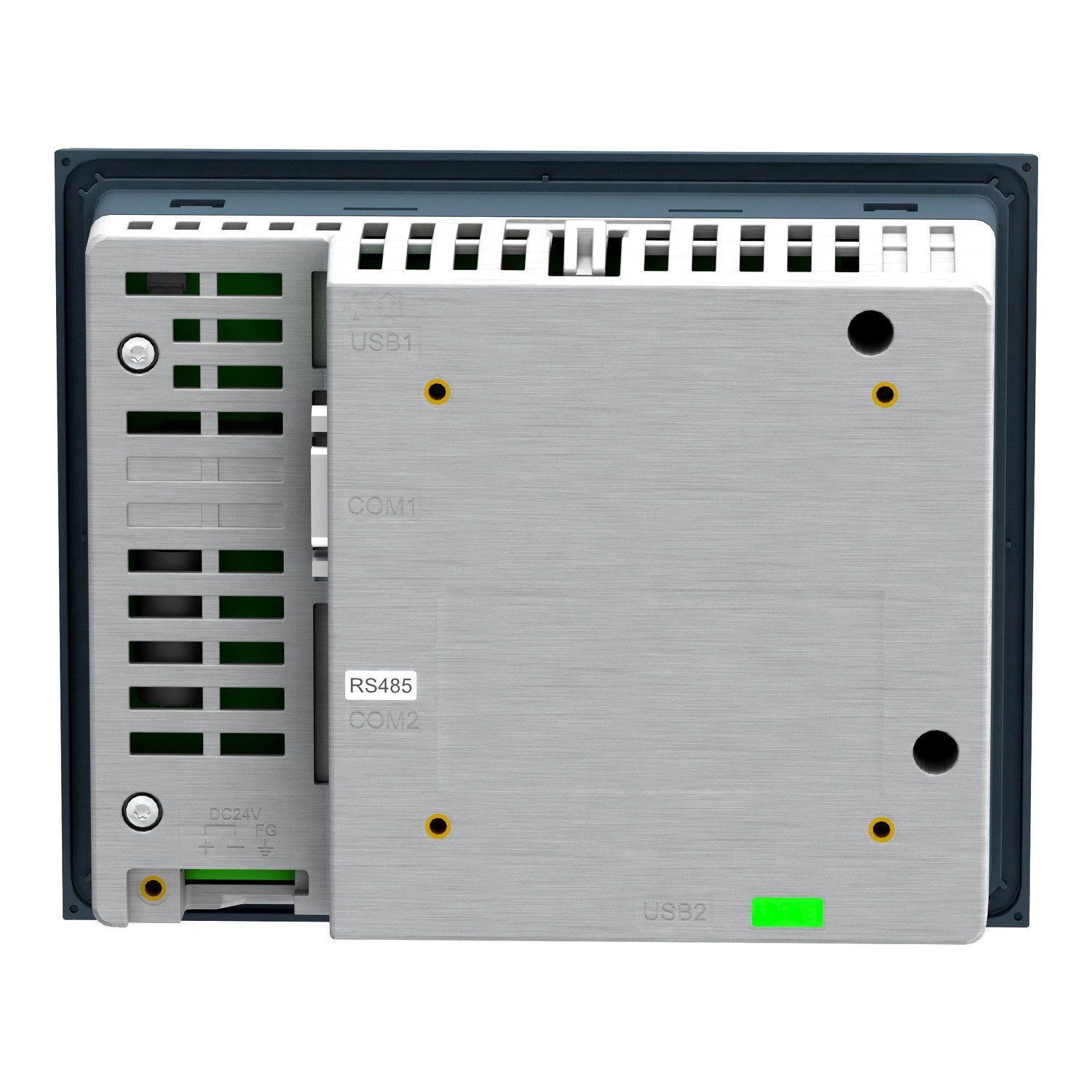

A HMIGTO2300 panel számos integrált csatlakozási lehetőséget kínál: COM1 soros link SUB-D 9 (RS232C interfész), COM2 soros link RJ45 (RS485 interfész), valamint USB 2.0 Type A és mini B portok. A panel süllyesztett módon szerelhető, rögzítése 4 csavarbilinccsel történik. A készülékház PPT anyagból készül, a hűtést természetes konvekció biztosítja. A panel méretei: 169,5 mm szélesség, 137 mm magasság és 59,5 mm mélység. IP védettség szempontjából az előlap IP65 besorolással rendelkezik, míg a hátlap IP20 védelmet biztosít. Beltéri használatra a panel NEMA 4X előlap védelmet nyújt. A készülék megfelel az IEC 61000-6-2, UL 508 és IEC 61131-2 szabványoknak, valamint számos tanúsítvánnyal rendelkezik (KCC, CE, cULus, C-Tick, UKCA, UKEX). Az üzemi hőmérséklet tartománya 0-50°C, míg tárolási hőmérséklet tartománya -20-60°C között van. A készülék ellenáll az elektrosztatikus kisüléseknek, ütéseknek és rezgéseknek az ipari környezetben.
Schneider Electric Magelis GTO - HMIGTO2300 - 5,7" GTO színes kijelző QVGA - TFT műszaki adatok
Fő jellemzők
Termékcsalád: Harmony GTO
Termék típusa: Fejlett érintőképernyős panel
Kijelző színe: 65536 szín
Kijelző mérete: 5,7 inch
Tápellátás: Külső forrás
Akkumulátor típusa: Lítium akkumulátor a belső RAM-hoz, élettartam: 100 nap, töltési idő = 5 nap, akkumulátor élettartam = 10 év
Processzor: ARM926EJ-S
Szoftvercsomag: Vijeo Designer
Kijelző tulajdonságok
Terminál típusa: Érintőképernyős kijelző
Kijelző típusa: Háttérvilágítású színes TFT LCD
Kijelző felbontása: 320 x 240 pixel QVGA
Érintésérzékeny terület: 1024 x 1024
Érintőpanel: Rezisztív film, 1000000 ciklus
Háttérvilágítás élettartama: 50000 óra fehér 25 °C-on
Fényerő: 16 szint - vezérlés érintőpanellel, 16 szint - vezérlés szoftverrel
Karakter betűtípusok: Kínai (egyszerűsített kínai), Koreai, ASCII (európai karakterek), Japán (ANK, Kanji), Tajvani (hagyományos kínai)
Elektromos jellemzők
Névleges tápfeszültség: 24 V DC
Tápfeszültség határértékek: 19,2...28,8 V
Bekapcsolási áram: 30 A
Maximális teljesítményfelvétel: 10,5 W, 6,5 W ha külső eszközökhöz nincs tápellátás, 4,5 W ha a háttérvilágítás kikapcsolt, 5 W ha a háttérvilágítás tompított
Memória
Memória leírása: Flash EPROM, 64 MB
Adatmentés: 128 kB belső RAM (SRAM)
Kommunikáció
Letölthető protokollok: Schneider Electric Modicon Modbus, Schneider Electric Modicon Uni-TE, Schneider Electric Modicon Modbus Plus, Schneider Electric Modicon FIPWAY, Mitsubishi Melsec harmadik féltől származó protokollok, Omron Sysmac harmadik féltől származó protokollok, Rockwell Automation Allen-Bradley harmadik féltől származó protokollok, Siemens Simatic harmadik féltől származó protokollok
Beépített csatlakozási típusok: COM1 soros link SUB-D 9, interfész: RS232C, átviteli sebesség: 2400...115200 bps, COM2 soros link RJ45, interfész: RS485, átviteli sebesség: 2400...115200 bps, COM2 soros link RJ45, interfész: RS485, átviteli sebesség: 187,5 kbps kompatibilis Siemens MPI-vel, USB 2.0 A típusú, USB 2.0 mini B típusú
Mechanikai jellemzők
Termék felszerelése: Süllyesztett szerelés
Rögzítési mód: 4 csavarbilincs
Előlap anyaga: PPT
Burkolat anyaga: PPT
Hűtés típusa: Természetes konvekció
Szélesség: 169,5 mm
Magasság: 137 mm
Mélység: 59,5 mm
Környezeti paraméterek
Szabványok: IEC 61000-6-2, UL 508, IEC 61131-2
Termék tanúsítványok: KCC, CE, cULus, C-Tick, UKCA, UKEX
Környezeti üzemi hőmérséklet: 0...50 °C
Környezeti tárolási hőmérséklet: -20...60 °C
Relatív páratartalom: 10...90% kondenzáció nélkül
Működési magasság: < 2000 m
IP védettségi fokozat: IP20 (hátsó panel) az IEC 60529 szerint, IP65 (előlap) az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 4X előlap (beltéri használatra)
Ütésállóság: 147 m/s² 3 ütközés minden irányban X, Y és Z az IEC 61131-2 szerint
Rezgésállóság: 3,5 mm (f = 5...9 Hz) - X, Y, Z irányokban 10 ciklusra (kb. 100 perc) - az IEC 61131-2 szerint, 1 gn (f = 9...150 Hz) - X, Y, Z irányokban 10 ciklusra (kb. 100 perc) - az IEC 61131-2 szerint
Elektrosztatikus kisülés elleni védelem: 6 kV érintkezési kisülés az IEC 61000-4-2 3. szintje szerint
