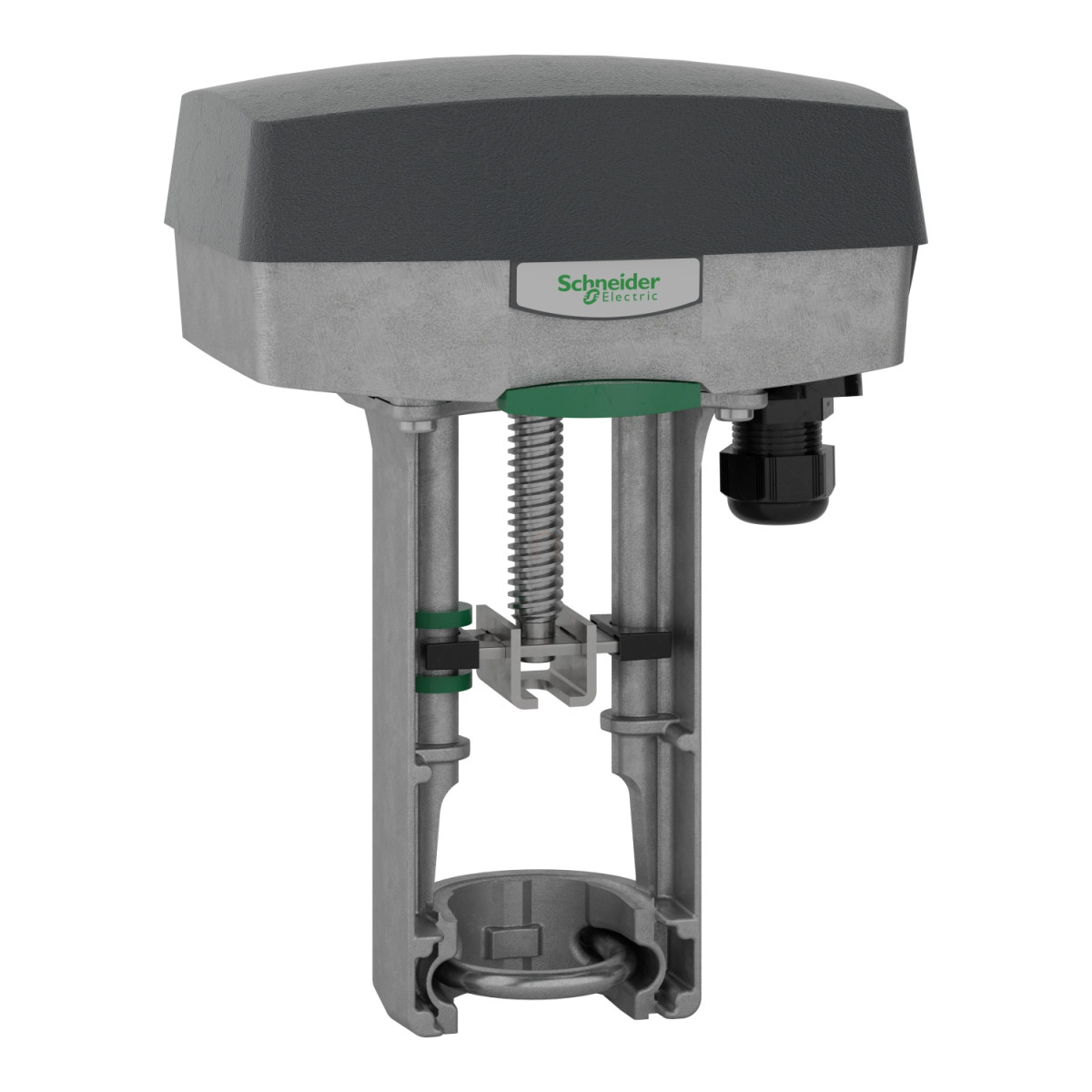

A Schneider Electric SpaceLogic M800 sorozatú szelepmozgató (8800310030) egy rugó nélküli visszatérésű, lineáris elektromos aktuátor, amely kifejezetten golyós szelepek vezérlésére lett tervezve. Ez a nagy teljesítményű eszköz 800N (179 lbf) erőt képes kifejteni, ami kiváló megoldássá teszi nagyobb átmérőjű szelepek pontos szabályozására épületgépészeti rendszerekben.
A SpaceLogic M800 aktuátor 24V AC/DC tápfeszültséggel működik, teljesítményfelvétele mindössze 10 VA, ami energiahatékony üzemeltetést tesz lehetővé. Az eszköz különösen sokoldalú a vezérlési lehetőségek szempontjából, hiszen mind proporcionális/moduláló, mind pedig lebegő vezérlési jellel működtethető. A 0-10V DC analóg bemeneti jeltartomány és a 2-10V DC visszacsatolási jel lehetővé teszi a precíz pozicionálást és a valós idejű állapotjelzést a felügyeleti rendszerek számára.
Az M800 aktuátor egy kefementes DC motorral van felszerelve, amely megbízható és hosszú élettartamú működést biztosít. A löket hossza 9-52 mm között állítható, és az automatikus kalibráció funkció révén az eszköz képes önmagát beállítani az optimális működéshez. A löket futási ideje konfigurálható, 15 vagy 20 másodperc közötti értékre állítható. A 20%-os üzemciklus biztosítja a motor megfelelő hűtését és hosszú távú megbízhatóságát.
A termék IP54-es védettséggel rendelkezik, ami megfelelő védelmet nyújt por és fröccsenő víz ellen. Működési hőmérséklet-tartománya -10°C és +50°C között van, ami széleskörű alkalmazhatóságot biztosít különböző környezeti feltételek mellett. A relatív páratartalom tekintetében 0-90% RH, nem kondenzálódó környezetben üzemeltethető. Az alumínium ház és az ABS/PC borítás tartós és strapabíró kivitelt garantál, amely ellenáll a mindennapi használat során fellépő igénybevételeknek.
A SpaceLogic M800 aktuátor további hasznos funkciókat is kínál, mint például a 2 SPDT (opcionális) kapcsolófunkció, a pozíciójelző a konzolon, valamint a kábelcsatorna-csatlakozás 6-12 mm külső átmérőjű kábelekhez. A csatlakoztatás sorkapoccsal történik, ami megkönnyíti a telepítést és a karbantartást. Class II elektromos szigetelési osztályba tartozik, ami növeli a biztonságos használatot. A termék Európában, Ázsia-csendes-óceáni térségben és Ausztráliában kerül forgalmazásra, így széles körben elérhető a nemzetközi piacon.
SpaceLogic M800 Actuator műszaki adatok
Termék azonosítók
Termékcsalád: SpaceLogic
Terméktípus: Elektromos szelepmozgató
Modell: M800
Cikkszám: 8800310030
Műszaki paraméterek
Működési mód: Lineáris aktuátor
Motor típus: Kefementes DC motor
Visszatérés típus: Non-spring return (rugó nélküli visszatérés)
Erő: 800 N (179 lbf)
Löket hossz: 9-52 mm
Löket futási idő: 15 s / 20 s
Löket auto kalibráció: Igen
Üzemciklus: 20%
Elektromos jellemzők
Tápfeszültség: 24 V AC/DC
Teljesítményfelvétel: 10 VA AC
Tartó teljesítményfelvétel: 10 VA AC
Transzformátor névleges teljesítménye: 50 VA
Elektromos szigetelési osztály: Class II
Kapcsolófunkció: 2 SPDT (opcionális)
Vezérlési paraméterek
Vezérlés típusa: Automatikus reset
Vezérlőjel: Proporcionális/moduláló, Lebegő
Analóg bemeneti tartomány: 0...10 V DC
Visszacsatolási jel: 2...10 V DC
Fizikai jellemzők
IP védettség: IP54
Anyag: Alumínium ház, ABS/PC borítás
Pozíciójelző: Löketjelző a konzolon
Kábelbevezető: Tömszelence 6-12 mm külső átmérőjű kábelhez
Csatlakozások: Sorkapocs
Környezeti paraméterek
Működési hőmérséklet: -10...50 °C
Tárolási hőmérséklet: -10...50 °C
Relatív páratartalom: 0...90% RH, nem kondenzálódó
Célpiac
Felhasználási terület: Európa, Ázsia-Csendes-óceáni térség, Ausztrália
